Промежуточный вал (передний мост)

[Nikolay0812]

Подшипник удлинителя переднего моста

(+/-)

SKF 6206-2RS1
SNR 6206.EE
FAG 6206-2RSR
NSK 6206-DDU
NACHI 62062-NSE
NTN 6206-LLU
KOYO 62062-RSCM

фото промвала, номер, ШРУС
Тема: Промежуточный вал (передний мост), Сообщение #203085, Автор: Андрей59
Тема: Промежуточный вал (передний мост), Сообщение #337437, Автор: Evgen

ШРУС с промвала снимается ударом кувалды через деревяшку (там ПРУЖИНЯЩЕЕ стопорное кольцо)
ШРУС половинится вынув внутреннее стопорное кольцо отжав пыльник

(+/-)

Промежуточный вал
отличаются немного исполнением, 500 и 600 разборный, 800 нет, но абсолютно взаимозаменяемы)
53270-3E500; 01.11.02 - 02.12.02
53270-3E600; 01.11.02 - 19.04.06 ... 18.09.06 - 23.01.08
53270-3E800; 23.01.08 - 11.08.09 размеры и фотографии http://photo.qip.ru/users/evgen86/150474769/
(на 800 нет крышки для смены подшипника, он сделан в неразборном корпусе, но есть стопорное кольцо подшипника для его замены)
Вот разница, слева *500 и *600, справа *800

(+/-)

Фото и размеры промвала 53270-3E800 так же ТУТ

САЛЬНИК промвала
Для вала 53270-3E500 и вала 53270-3E600 код сальника 49565-38700 (в пакетиках с кодами 49565-38700 и 49565-3E700 оказались абсолютно одинаковые сальники).
Для вала 53270-3E800 код сальника 49565-3E800.

ШРУС промвала
Дорестайл
49592-3E110 = аналог ASVA KAIRSR и Febest 2211-SORRH(шлицы наружной обоймы 25 шт, внутренней - 28 шт).
49592-3E010 - внутренний правый. Шариковый с 25 шлицами на внутренней обойме и с круглым корпусом наружной обоимы.
49592-3E000 - номер внутреннего шруса с левой стороны
фотографии Тема: Промежуточный вал (передний мост), Сообщение #1032031, Автор: krasik

Для выбора правильного номера рекомендуется прочитать сообщения начиная с Тема: Промежуточный вал (передний мост), Сообщение #1027175, Автор: krasik

чертеж аналогов

(+/-)

_

Рестайл
ШРУС 49592-3E210 = аналога нет, (шлицы наружной обоймы 26 шт, внутренней - 28 шт). 49500-3E201 тоже.

Тонкости покупки ШРУСа. Пример на рестайле 2008 года. "Тоже попал на несовместимость шарниров привода по шлицам. По VIN на elcats.ru подходит и 49592-3Е110 и 49592-3Е210. Взял 110-й. В результате "старый" ведущий вал не входит в "новую" внутреннюю гранату."
Тема: Промежуточный вал (передний мост), Сообщение #718027, Автор: Каменный Гость

Кольцо стопорное промвала и ШРУСа
K G054 25 421

Способы ремонта
1) Выкинул стопорное кольцо , просверлил под м10 отверстие в шлицевом валу, и через шайбу притянул гранату, граната сидит мертво. ,Недавно менял подшипник 206 легко разобрал и собрал, вал торцевал примерно 5мм
2) Тема: Промежуточный вал (передний мост), Сообщение #407345, Автор: Ген130
3) Я купил новую палку с гранатами с дорестайла, в пром валу прокрутил отверстие на 8 с резьбой, выточил плотную по диаметру шайбу, снял фаску 2мм с пром вала, установил стопор, обмазал шлицы полимерным клеем и все это запинтюрил на место - 5 тыков - полет нормальный (тфу-тфу-тфу)
4) Тема: Промежуточный вал (передний мост), Сообщение #509020, Автор: KLIG.
5) Тема: Промежуточный вал (передний мост), Сообщение #515911, Автор: netoka
6) 2-х рядный подшипник Тема: Промежуточный вал (передний мост), Сообщение #816525, Автор: Андрей 55
7) Обтачивание вала и изготовление прижимной шайбы. Чертеж. Автор keksoid
Обтачивание вала и изготовление прижимной шайбы. Чертеж. Автор kapger

Способы демонтажа промвала
Тема: Промежуточный вал (передний мост), Сообщение #307157, Автор: Nikolay0812
Тема: Промежуточный вал (передний мост), Сообщение #383695, Автор: cayman
Тема: Промежуточный вал (передний мост), Сообщение #593728, Автор: netoka
Тема: Промежуточный вал (передний мост), Сообщение #597639, Автор: Serg73

Способы профилактики
- заливка масла в промвал Тема: Промежуточный вал (передний мост), Сообщение #838718, Автор: Gubkin . Чем гуще - тем лучше, т.к. выльется всё равно
- периодическая смазка шлицев промвала, замена сальника, подшипника

[kapger]

вал то заранее был проточен или в промежутке между сообщениями токарь выковал?

Я не понял вопроса...

[ASA_96]

Я не понял вопроса...

вал по фото только вынул и тут же уже болт закручен, я понял что это было сделано все вчера. Вот я и спрашиваю, вал проточили в промежутке между фотографированием или был отдельно уже проточенный вал? Или все это было сделано заранее.
Вопрос мой в общем этот был не по сути дела.

[kapger]

все это было сделано заранее

в том числе некоторые фотографии

[Bel-lex]

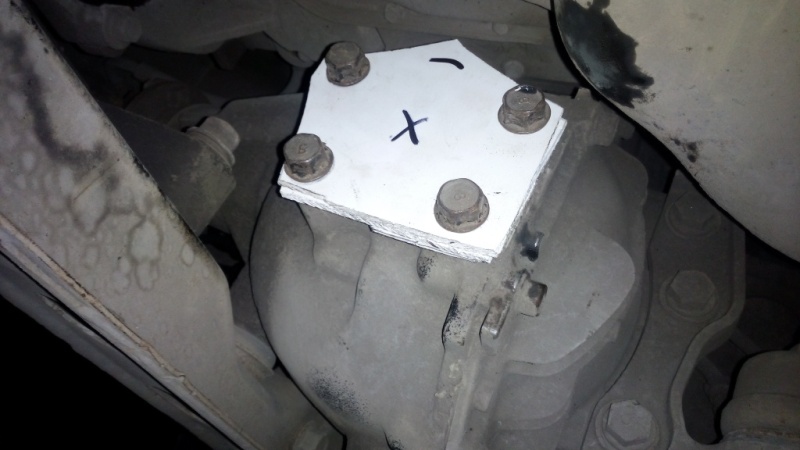

вчера решил снять пром вал, так как был люфт, хотел посмотреть целы ли шлицы, пока откручивал вырубили свет в гараже , все остальное проходило с фонарикам . вал так и не разобрал после снятия, решил пока покатаюсь без него. поставил старый шрус без внутренностей, а вот заплатку на редуктор пришлось делать из пено картона (хорошо что была в гараже рекламная вывеска из него) , так как света не было, а пено картон можно резать и делать отверстия ножницами и канцелярским ножиком. Сделал в 3 слоя, посадил на герметик, болты притянул на герметик не сильно. Сегодня буду разбирать пром вал.

[ASA_96]

или вообще точить в чулке

...таки выточили мне не вынимая из чулка по чертежу kapger'а , примерил седня полученную новую гранату, зашибись.
Дааа, фирменная метода фиксации внутреннего ШРУСа обречена на провал, даже новое уже люфтит невооруженным глазом, болтом ... и только болтом!

[Bel-lex]

Не могу сбить гранату..... из корпуса вал достал , зажал вал в тисках на чашку гранаты поставил деревяшку и бью. Все правельно?

[INFiNiTY ㋡]

везёт тебе, я наоборот забить не могу-))))

[РЕГИОН38]

везёт тебе, я наоборот забить не могу-))))

Видимо гвоздь не от той стены!
Шрус по номеру правильно подобрал?

[INFiNiTY ㋡]

Шрус по номеру правильно подобрал?

хз, он там стоял как я купил, на корпусе ШРУСа нет номера

[РЕГИОН38]

он там стоял как я купил

Ну, судя по твоим фото, то что называется пром. валом и внут. шрусом года 2 назад еще надо было выкинуть в металлолом.
Здесь никакая реанимация не поможет, даже такая хрень как шайба с болтиком. Замени на новое, и забудешь об этом сочленение на долго.
Заменил в марте пром. вал и гранату, и забил забыл.

[ASA_96]

Поставил сегодня вал с гранатой, шайбу и под головкой болта дополнительно прогерметизировал герметиком, все шло планомерно и по графику, но вот тцуко хомуты , убил на них 70 % времени, без приспособы хрен поставишь, особенно большой. В итоге взяли проволоку кандовую, накинул на хомут сверху, скрутил её чуть пониже и трубой через рычаг натягивали, тем самым верхнюю часть хомута обжимали, что немножко упрощало сцепить зацепки хомута, раза с 30-го при помощи трех отверок и четырех рук (рычаг-трубу на 25-й раз подперли уже поленом, иначе пришлось бы звать третьего человека ) побороли с отцом этот трижды .... хомут, думал уже все, буду проволоку вместо хомута ставить.

Если кто знает хитрость по установке хомутов без фирменных приспособ, поделитесь с теми кому это дело еще предстоит выполнить.
После ремонта исчезла вибрация-дребезжание откуда то из под капота в режиме "D" после остановки (пропадала в движении и когда переключишь на "N" и снова на "D"), Видимо какое то положение подвески и наклон с вибронагрузкой от движка расслабляло или напрягало шрус с подшипником и давало ему трястить и биться об стенки.

[kapger]

ASA_96, посмотри вот тут: Тема: Пыльник наружного ШРУСа, Сообщение #1206657, Автор: kapger и еще чуть ниже в той теме вот тут: Тема: Пыльник наружного ШРУСа, Сообщение #1207126, Автор: kapger
Если всё-равно непонятно, то я завтра вставлю пару фоток. Ради интереса прямо сейчас дома на кухне попытался одеть этот хомут — за пару минут управился...
Главное здесь — инструмент должен быть НА РАЗЖАТИЕ!

ВСТАВИЛ ПАРУ ФОТОК ТУТ:
Тема: Пыльник внутреннего ШРУС рестайл, Сообщение #1245873, Автор: kapger

[Bel-lex]

Простите что влажу , я правИльно делаю (смотреть чуть выше)?

[kapger]

из корпуса вал достал , зажал вал в тисках на чашку гранаты поставил деревяшку и бью. Все правельно?

Всё правильно.

если под кольцо набился песок и затрамбовался под ним, то кольцо никак не сможет сжаться, поэтому граната сбивается только пробивая само ржавое кольцо острыми зубьями на конце гранаты внутри

Подробнее тут: Тема: Промежуточный вал (передний мост), Сообщение #1226277, Автор: AleksandrOK

[Bel-lex]

пшикал ВД, замачивал в солярке, бил кувалдой, выбивал колышком через чашку, просто думал может не так бью.... сегодня буду добивать
