Промежуточный вал (передний мост)

[Nikolay0812]

Подшипник удлинителя переднего моста

(+/-)

SKF 6206-2RS1
SNR 6206.EE
FAG 6206-2RSR
NSK 6206-DDU
NACHI 62062-NSE
NTN 6206-LLU
KOYO 62062-RSCM

фото промвала, номер, ШРУС
Тема: Промежуточный вал (передний мост), Сообщение #203085, Автор: Андрей59
Тема: Промежуточный вал (передний мост), Сообщение #337437, Автор: Evgen

ШРУС с промвала снимается ударом кувалды через деревяшку (там ПРУЖИНЯЩЕЕ стопорное кольцо)
ШРУС половинится вынув внутреннее стопорное кольцо отжав пыльник

(+/-)

Промежуточный вал
отличаются немного исполнением, 500 и 600 разборный, 800 нет, но абсолютно взаимозаменяемы)
53270-3E500; 01.11.02 - 02.12.02
53270-3E600; 01.11.02 - 19.04.06 ... 18.09.06 - 23.01.08
53270-3E800; 23.01.08 - 11.08.09 размеры и фотографии http://photo.qip.ru/users/evgen86/150474769/
(на 800 нет крышки для смены подшипника, он сделан в неразборном корпусе, но есть стопорное кольцо подшипника для его замены)
Вот разница, слева *500 и *600, справа *800

(+/-)

Фото и размеры промвала 53270-3E800 так же ТУТ

САЛЬНИК промвала
Для вала 53270-3E500 и вала 53270-3E600 код сальника 49565-38700 (в пакетиках с кодами 49565-38700 и 49565-3E700 оказались абсолютно одинаковые сальники).
Для вала 53270-3E800 код сальника 49565-3E800.

ШРУС промвала
Дорестайл
49592-3E110 = аналог ASVA KAIRSR и Febest 2211-SORRH(шлицы наружной обоймы 25 шт, внутренней - 28 шт).
49592-3E010 - внутренний правый. Шариковый с 25 шлицами на внутренней обойме и с круглым корпусом наружной обоимы.
49592-3E000 - номер внутреннего шруса с левой стороны
фотографии Тема: Промежуточный вал (передний мост), Сообщение #1032031, Автор: krasik

Для выбора правильного номера рекомендуется прочитать сообщения начиная с Тема: Промежуточный вал (передний мост), Сообщение #1027175, Автор: krasik

чертеж аналогов

(+/-)

_

Рестайл
ШРУС 49592-3E210 = аналога нет, (шлицы наружной обоймы 26 шт, внутренней - 28 шт). 49500-3E201 тоже.

Тонкости покупки ШРУСа. Пример на рестайле 2008 года. "Тоже попал на несовместимость шарниров привода по шлицам. По VIN на elcats.ru подходит и 49592-3Е110 и 49592-3Е210. Взял 110-й. В результате "старый" ведущий вал не входит в "новую" внутреннюю гранату."
Тема: Промежуточный вал (передний мост), Сообщение #718027, Автор: Каменный Гость

Кольцо стопорное промвала и ШРУСа
K G054 25 421

Способы ремонта
1) Выкинул стопорное кольцо , просверлил под м10 отверстие в шлицевом валу, и через шайбу притянул гранату, граната сидит мертво. ,Недавно менял подшипник 206 легко разобрал и собрал, вал торцевал примерно 5мм
2) Тема: Промежуточный вал (передний мост), Сообщение #407345, Автор: Ген130
3) Я купил новую палку с гранатами с дорестайла, в пром валу прокрутил отверстие на 8 с резьбой, выточил плотную по диаметру шайбу, снял фаску 2мм с пром вала, установил стопор, обмазал шлицы полимерным клеем и все это запинтюрил на место - 5 тыков - полет нормальный (тфу-тфу-тфу)
4) Тема: Промежуточный вал (передний мост), Сообщение #509020, Автор: KLIG.
5) Тема: Промежуточный вал (передний мост), Сообщение #515911, Автор: netoka
6) 2-х рядный подшипник Тема: Промежуточный вал (передний мост), Сообщение #816525, Автор: Андрей 55
7) Обтачивание вала и изготовление прижимной шайбы. Чертеж. Автор keksoid
Обтачивание вала и изготовление прижимной шайбы. Чертеж. Автор kapger

Способы демонтажа промвала
Тема: Промежуточный вал (передний мост), Сообщение #307157, Автор: Nikolay0812
Тема: Промежуточный вал (передний мост), Сообщение #383695, Автор: cayman
Тема: Промежуточный вал (передний мост), Сообщение #593728, Автор: netoka
Тема: Промежуточный вал (передний мост), Сообщение #597639, Автор: Serg73

Способы профилактики
- заливка масла в промвал Тема: Промежуточный вал (передний мост), Сообщение #838718, Автор: Gubkin . Чем гуще - тем лучше, т.к. выльется всё равно
- периодическая смазка шлицев промвала, замена сальника, подшипника

[Technik200]

slavakirsta
У меня люфт был ещё больше! Я просверлил полуось и прикрутил его 10 болтом, с добавкой резьбового клея. Пока порядок,а дальше будем наблюдать. Или так, или замена узла в сборе.

[slavakirsta]

slavakirsta
пробег какой, тыс 60-80 ?

. Лично я наездил 35 тыщь а до меня еще 200 в общем сейчас 235 тыщь


Отправлено с моего iPhone используя Tapatalk

[maks_2000]

Добрый день. Замечание к чертежу, а профиль шлица какой, если вал заказывать у токаря как догадаться какой профиль шлицевого соединения? может кто дорисует.

[GeCube]

Добрый день. Вот и у меня разболталось и захрустело.... Перед тем как разбирать хочу уточнить у знающих.
Вин KNEJC521865566791, пром вал понятно что подойдет любой, вопрос по приводу в сборе, найдено 2 варианта:
1. 495003E201 6-7 000 р
2. 495003E111 5-7 000 р

предпочтение отдаю 2 он дешевле, но перед тем как заказать хочу спросить ваше мнение, подойдут ли они на дорестайл?

Поставшик Hyundai Glovis

[SERGEI44]

предпочтение отдаю 2

Вроде родной код, только цена больно низкая.

[serges8]

SERGEI44
Я так понимаю, что это цена аналогов от Dashi

[SERGEI44]

Я так понимаю, что это цена аналогов от Dashi

Покупал я аналог. Недолго проходил. Заказывал с разборки оригинал.

[GeCube]

Да дайши стоит столькоже, но это Hyundai Glovis, что это такое я не знаю. попробую заказать, выложу фотки.

[SERGEI44]

Да дайши стоит столькоже, но это Hyundai Glovis, что это такое я не знаю. попробую заказать, выложу фотки.

Наверно лучше вначале отзывы почитать о качестве деталей.

[VNIKOLAI]

Добрый вечер.
По ремонту промвала и гранаты
Лучший вариант предложил Тема: Промежуточный вал (передний мост), Сообщение #509020, Автор: KLIG.
Но у него граната упирается в выход шлицов на валу , что не есть хорошо.
Там необходимо поставить упорную шайбу что бы при затяжке болтом граната упиралась в обойму подшипника, через шайбу.

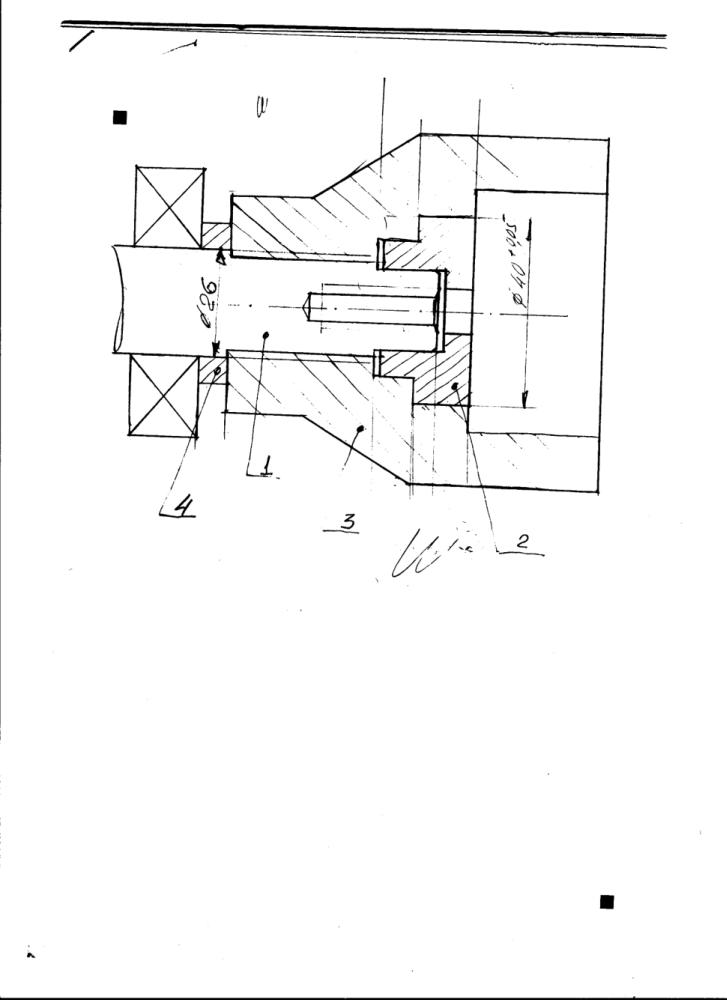

Эскиз без размеров примерно такая конструкция.
Токарю сделать ни каких проблем, материал Ст 45 или 40Х.

Вариант с фигурной шайбой - работать будет но лучше что бы шайба опиралась не на диаметр болта , а на посадочную проточку на валу.
Граната будет центрироваться посадкой шайбы на валу, не будет напряга на болт.

[GeCube]

По моему, болт еще и фиксирует гранату, а опирается она или нет не так важно, важен сам факт что перегиб происходит в соединении внутри гранаты, а так может выбить подшипник или повредить сальник. Но может я ошибаюсь и не правильно понял что нарисовано.

[Андрей 55]

Если уж развивать мысль дальше, то что бы не перигибало и не било, то в гранате(корпусе) лучше небольшое углубление сделать под шайбу, возможно даже под конус, наружний диаметр шайбы и углубление, под неё, в гранате, по принципу конуса морзе. Ну и так же фигурную шайбу, со стороны крепления болтом.
Хотя...- оно и так по 150 тыщь и более отхаживает.

[GeCube]

У меня без доработок отходило 150, прочитал всю тему, тоже увидел цифру 150 на усовершенствованной. Некоторые и без усовершенствований отходят по 250.

[Vl@dK]

Некоторые и без усовершенствований отходят по 250.

Это фантастика (с)
У меня на 80 тыках уже болтался как карандаш в стакане.

[VNIKOLAI]

По моему, болт еще и фиксирует гранату, а опирается она или нет не так важно, важен сам факт что перегиб происходит в соединении внутри гранаты, а так может выбить подшипник или повредить сальник. Но может я ошибаюсь и не правильно понял что нарисовано.

По конструктиву сальник работает по малому диаметру гранаты.
Выдавить подшипник - а куда.
По поводу посадки конус МОРЗЕ- как снимать.
Можно сделать конус в гранате и конусную шайбу градусов 45-60 только для центровки гранаты относительно вала.

Там ранее есть чертеж сборочный по этому узлу из букваря.
