Промежуточный вал (передний мост)

[Nikolay0812]

Подшипник удлинителя переднего моста

(+/-)

SKF 6206-2RS1
SNR 6206.EE
FAG 6206-2RSR
NSK 6206-DDU
NACHI 62062-NSE
NTN 6206-LLU
KOYO 62062-RSCM

фото промвала, номер, ШРУС
Тема: Промежуточный вал (передний мост), Сообщение #203085, Автор: Андрей59
Тема: Промежуточный вал (передний мост), Сообщение #337437, Автор: Evgen

ШРУС с промвала снимается ударом кувалды через деревяшку (там ПРУЖИНЯЩЕЕ стопорное кольцо)
ШРУС половинится вынув внутреннее стопорное кольцо отжав пыльник

(+/-)

Промежуточный вал
отличаются немного исполнением, 500 и 600 разборный, 800 нет, но абсолютно взаимозаменяемы)
53270-3E500; 01.11.02 - 02.12.02
53270-3E600; 01.11.02 - 19.04.06 ... 18.09.06 - 23.01.08

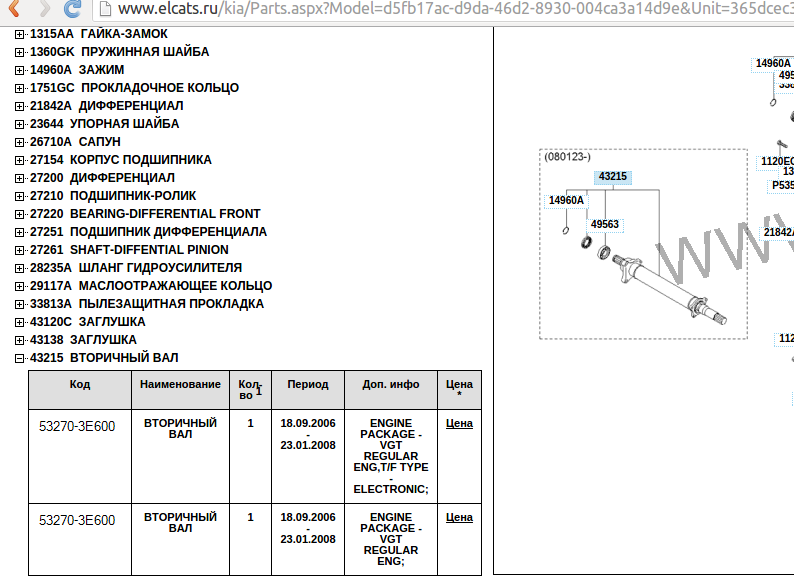

53270-3E800; 23.01.08 - 11.08.09 размеры и фотографии http://photo.qip.ru/users/evgen86/150474769/
(на 800 нет крышки для смены подшипника, он сделан в неразборном корпусе, но есть стопорное кольцо подшипника для его замены)
Вот разница, слева *500 и *600, справа *800

(+/-)

Фото и размеры промвала 53270-3E800 так же ТУТ

САЛЬНИК промвала
Для вала 53270-3E500 и вала 53270-3E600 код сальника 49565-38700 (в пакетиках с кодами 49565-38700 и 49565-3E700 оказались абсолютно одинаковые сальники).
Для вала 53270-3E800 код сальника 49565-3E800.

ШРУС промвала
Дорестайл
49592-3E110 = аналог ASVA KAIRSR и Febest 2211-SORRH(шлицы наружной обоймы 25 шт, внутренней - 28 шт).
49592-3E010 - внутренний правый. Шариковый с 25 шлицами на внутренней обойме и с круглым корпусом наружной обоимы.
49592-3E000 - номер внутреннего шруса с левой стороны
фотографии Тема: Промежуточный вал (передний мост), Сообщение #1032031, Автор: krasik

Для выбора правильного номера рекомендуется прочитать сообщения начиная с Тема: Промежуточный вал (передний мост), Сообщение #1027175, Автор: krasik

чертеж аналогов

(+/-)

_

Рестайл
ШРУС 49592-3E210 = аналога нет, (шлицы наружной обоймы 26 шт, внутренней - 28 шт). 49500-3E201 тоже.

Тонкости покупки ШРУСа. Пример на рестайле 2008 года. "Тоже попал на несовместимость шарниров привода по шлицам. По VIN на elcats.ru подходит и 49592-3Е110 и 49592-3Е210. Взял 110-й. В результате "старый" ведущий вал не входит в "новую" внутреннюю гранату."
Тема: Промежуточный вал (передний мост), Сообщение #718027, Автор: Каменный Гость

Кольцо стопорное промвала и ШРУСа
K G054 25 421

Способы ремонта
1) Выкинул стопорное кольцо , просверлил под м10 отверстие в шлицевом валу, и через шайбу притянул гранату, граната сидит мертво. ,Недавно менял подшипник 206 легко разобрал и собрал, вал торцевал примерно 5мм
2) Тема: Промежуточный вал (передний мост), Сообщение #407345, Автор: Ген130
3) Я купил новую палку с гранатами с дорестайла, в пром валу прокрутил отверстие на 8 с резьбой, выточил плотную по диаметру шайбу, снял фаску 2мм с пром вала, установил стопор, обмазал шлицы полимерным клеем и все это запинтюрил на место - 5 тыков - полет нормальный (тфу-тфу-тфу)
4) Тема: Промежуточный вал (передний мост), Сообщение #509020, Автор: KLIG.
5) Тема: Промежуточный вал (передний мост), Сообщение #515911, Автор: netoka
6) 2-х рядный подшипник Тема: Промежуточный вал (передний мост), Сообщение #816525, Автор: Андрей 55
7) Обтачивание вала и изготовление прижимной шайбы. Чертеж. Автор keksoid
Обтачивание вала и изготовление прижимной шайбы. Чертеж. Автор kapger

Способы демонтажа промвала
Тема: Промежуточный вал (передний мост), Сообщение #307157, Автор: Nikolay0812
Тема: Промежуточный вал (передний мост), Сообщение #383695, Автор: cayman
Тема: Промежуточный вал (передний мост), Сообщение #593728, Автор: netoka
Тема: Промежуточный вал (передний мост), Сообщение #597639, Автор: Serg73

Способы профилактики
- заливка масла в промвал Тема: Промежуточный вал (передний мост), Сообщение #838718, Автор: Gubkin . Чем гуще - тем лучше, т.к. выльется всё равно
- периодическая смазка шлицев промвала, замена сальника, подшипника

[kral796]

но не взаимозаменяем

по каталогу, или в жизни?

[Denis_Vladivostok]

kral796
И по каталогу и в жизни

[KLIG.]

У кого сколько по времени такая конструкция прошла?

80 000Км Пар Тайм Моя конструкция прошла, всё чётко не болтается не хрустит не течёт!!!
С тех пор как я перебрал передний мост и залил туда Таётовское масло для мостов с пневмомуфтой, ещё не разу за 80 000Км не чего не беспокоило
Считаю свою конструкцию УДАЧНОЙ!!!

[referee1978]

в общем фото обещанные

Алексей можешь фото перезалить. Я тут тоже пошевелил внутренний шрус промвала и обалдел ( дернул черт, так бы и горя не знал ). Радиальный люфт сантима два, полгода назад не было, не хрустит не вибрирует но повсей видимости всему хана. Хочу колхозить со старыми деталями.

[keksoid]

можешь фото перезалить

Если сохранились, то залью. Если нет , то - увы

[referee1978]

Понял .Будем надеяться на лучшее

[Алексей 45]

Считаю свою конструкцию УДАЧНОЙ!!!

Серега ткни носом как делал

[keksoid]

.Будем надеяться

Не сохранились.
Суть ремонта (делали по образу и подобию, только 4 паза делали и не клапан в качестве шпонки использовали, а именно есть заготовки для шпонок - из них и делали шпонки)

[referee1978]

Понял, спасибо.

[jonnyb]

Товарищи, приговорили мне в сервисе "Вал промежуточный правого переднего привода" и "Шарнир переднего правого привода внутренний". Судя по всему я нужную тему нашел. Каталожный номер вала на сорик 2007 гв 53270-3E600? Цена на экзисте великовата имхо, нет ли аналогов/заменителей проверенных? А каталожный номер шарнира я вообщем не нашел, подскажите? Что то еще понадобится для замены (стопорные кольца, сальники, подшипники, etc)?

[Андрей59]

Промвал подойдёт любой, дешевле здесь

(+/-)

http://www.dvsavto.ru/catalog/zapchasti/zapchasti_dlya_hyundai_i_kia/zapchasti_kia_pomarkam_avto/zapchasti_kia_sorento_/transmissiya_11/val_perednego_differentsiala_1/

[jonnyb]

Промвал подойдёт любой, дешевле здесь

То есть можно поставить и 532703E800 заместо 532703E600?
К сожалению, на указанном сайте нет валов...
Есть намного дешевле Febest 2212SOR, но судя по картинкам в результатах поиска это не совсем то что нужно.

[Nikolay0812]

То есть можно поставить и 532703E800 заместо 532703E600?

Да.И эта информация есть в "шапке"данной темы .Прочти внимательно,там ещё много полезной информации.

намного дешевле Febest 2212SOR, но это не совсем то что нужно

То.Только отдельно вал,который по идее в старый чулок можно внедрить.
Только Febest -это не тот производитель,которому следует доверять.Поэтому из аналогов, рассматривай только заменители от производителя,т.е. Е800,Е600,Е500.

[Алексей 45]

на авито полно было с разборов и частников можно и новый нарыть не дорого!!!!

[Андрей59]

К сожалению, на указанном сайте нет валов.

Как ты это узнал в полвторого ночи? По моей ссылке промвал 532703E800 стоит 5800 руб.
