Промежуточный вал (передний мост)

[Nikolay0812]

Подшипник удлинителя переднего моста

(+/-)

SKF 6206-2RS1
SNR 6206.EE
FAG 6206-2RSR
NSK 6206-DDU
NACHI 62062-NSE
NTN 6206-LLU
KOYO 62062-RSCM

фото промвала, номер, ШРУС
Тема: Промежуточный вал (передний мост), Сообщение #203085, Автор: Андрей59
Тема: Промежуточный вал (передний мост), Сообщение #337437, Автор: Evgen

ШРУС с промвала снимается ударом кувалды через деревяшку (там ПРУЖИНЯЩЕЕ стопорное кольцо)
ШРУС половинится вынув внутреннее стопорное кольцо отжав пыльник

(+/-)

Промежуточный вал
отличаются немного исполнением, 500 и 600 разборный, 800 нет, но абсолютно взаимозаменяемы)
53270-3E500; 01.11.02 - 02.12.02
53270-3E600; 01.11.02 - 19.04.06 ... 18.09.06 - 23.01.08
53270-3E800; 23.01.08 - 11.08.09 размеры и фотографии http://photo.qip.ru/users/evgen86/150474769/
(на 800 нет крышки для смены подшипника, он сделан в неразборном корпусе, но есть стопорное кольцо подшипника для его замены)
Вот разница, слева *500 и *600, справа *800

(+/-)

Фото и размеры промвала 53270-3E800 так же ТУТ

САЛЬНИК промвала
Для вала 53270-3E500 и вала 53270-3E600 код сальника 49565-38700 (в пакетиках с кодами 49565-38700 и 49565-3E700 оказались абсолютно одинаковые сальники).
Для вала 53270-3E800 код сальника 49565-3E800.

ШРУС промвала
Дорестайл
49592-3E110 = аналог ASVA KAIRSR и Febest 2211-SORRH(шлицы наружной обоймы 25 шт, внутренней - 28 шт).
49592-3E010 - внутренний правый. Шариковый с 25 шлицами на внутренней обойме и с круглым корпусом наружной обоимы.
49592-3E000 - номер внутреннего шруса с левой стороны
фотографии Тема: Промежуточный вал (передний мост), Сообщение #1032031, Автор: krasik

Для выбора правильного номера рекомендуется прочитать сообщения начиная с Тема: Промежуточный вал (передний мост), Сообщение #1027175, Автор: krasik

чертеж аналогов

(+/-)

_

Рестайл
ШРУС 49592-3E210 = аналога нет, (шлицы наружной обоймы 26 шт, внутренней - 28 шт). 49500-3E201 тоже.

Тонкости покупки ШРУСа. Пример на рестайле 2008 года. "Тоже попал на несовместимость шарниров привода по шлицам. По VIN на elcats.ru подходит и 49592-3Е110 и 49592-3Е210. Взял 110-й. В результате "старый" ведущий вал не входит в "новую" внутреннюю гранату."
Тема: Промежуточный вал (передний мост), Сообщение #718027, Автор: Каменный Гость

Кольцо стопорное промвала и ШРУСа
K G054 25 421

Способы ремонта

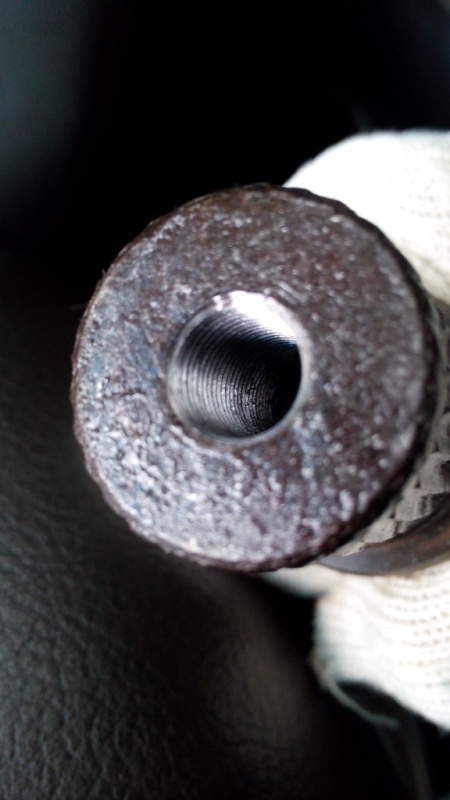

1) Выкинул стопорное кольцо , просверлил под м10 отверстие в шлицевом валу, и через шайбу притянул гранату, граната сидит мертво. ,Недавно менял подшипник 206 легко разобрал и собрал, вал торцевал примерно 5мм
2) Тема: Промежуточный вал (передний мост), Сообщение #407345, Автор: Ген130
3) Я купил новую палку с гранатами с дорестайла, в пром валу прокрутил отверстие на 8 с резьбой, выточил плотную по диаметру шайбу, снял фаску 2мм с пром вала, установил стопор, обмазал шлицы полимерным клеем и все это запинтюрил на место - 5 тыков - полет нормальный (тфу-тфу-тфу)
4) Тема: Промежуточный вал (передний мост), Сообщение #509020, Автор: KLIG.
5) Тема: Промежуточный вал (передний мост), Сообщение #515911, Автор: netoka
6) 2-х рядный подшипник Тема: Промежуточный вал (передний мост), Сообщение #816525, Автор: Андрей 55
7) Обтачивание вала и изготовление прижимной шайбы. Чертеж. Автор keksoid
Обтачивание вала и изготовление прижимной шайбы. Чертеж. Автор kapger

Способы демонтажа промвала
Тема: Промежуточный вал (передний мост), Сообщение #307157, Автор: Nikolay0812
Тема: Промежуточный вал (передний мост), Сообщение #383695, Автор: cayman
Тема: Промежуточный вал (передний мост), Сообщение #593728, Автор: netoka
Тема: Промежуточный вал (передний мост), Сообщение #597639, Автор: Serg73

Способы профилактики
- заливка масла в промвал Тема: Промежуточный вал (передний мост), Сообщение #838718, Автор: Gubkin . Чем гуще - тем лучше, т.к. выльется всё равно
- периодическая смазка шлицев промвала, замена сальника, подшипника

[kral796]

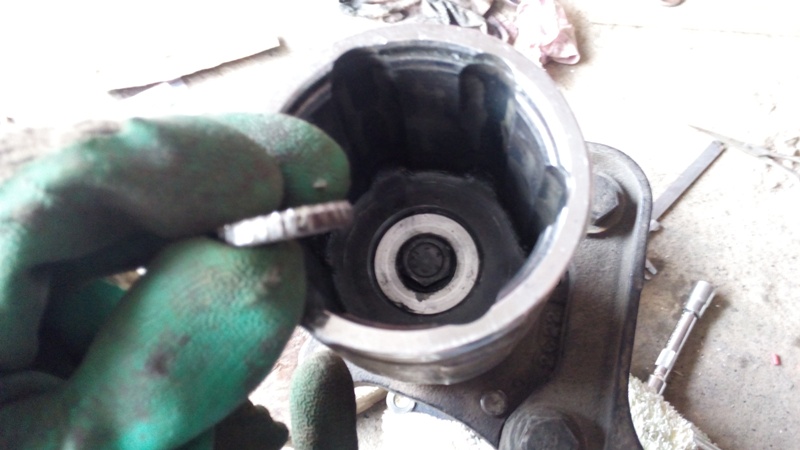

поэтому граната сбивается только пробивая само ржавое кольцо острыми зубьями на конце гранаты внутри

дык а через пробку кольцо снять разве не выйдет? я вроде оттуда его достал и спокойно гранату снял.

[kapger]

kral796, я ЭТО не писал:

поэтому граната сбивается только пробивая само ржавое кольцо острыми зубьями на конце гранаты внутри

Будь внимательнее при цитировании!

[kral796]

Будь внимательнее при цитировании!

Игорь, да я в курсе, просто лень было искать начальную цитату и исправлять. Речь о том, что есть другой способ (как я помню) нежели делать из кольца шестеренку.

[kapger]

Речь о том, что есть другой способ (как я помню)

Молодец, что вспомнил и подсказал...
А я вот, к сожалению, не помню, что такой способ описывался здесь, иначе бы тоже подсказал об этом

[Bel-lex]

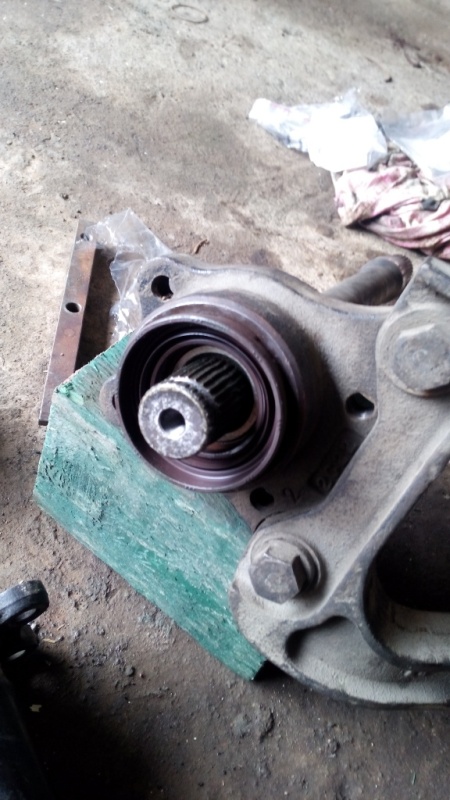

Ура я снял!!! причем стукнул один раз, прицелится что бы со всей дури ударить, а он слетел
шлицы все целые, но все рыжее.

Сделал как kapger Тема: Промежуточный вал (передний мост)
Теперь жду подшипник и сальник.
-----
Все пришло, только я повредил сальник при установке, уж больно он туго влазит ...

Добавлено через 13 дней 16 часов 4 минуты 44 секунды:

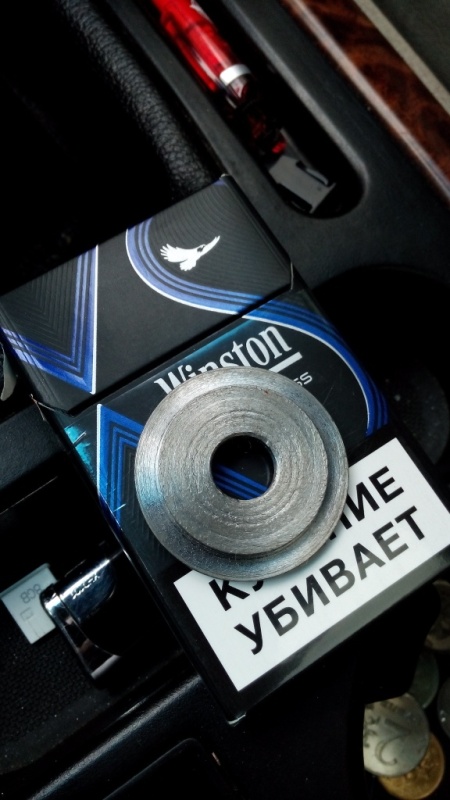

Ура я доделал. отпилил вал до бороздки. фигурную шайбу обмазал герметиком и прикрутил.

[kapger]

Ура я доделал

Поздравляю!

[Миша Ч]

Bel-lex
добрый день есть чертеж с размерами шайбы

[kapger]

Миша Ч, вот такой есть, например: Тема: Промежуточный вал (передний мост), Сообщение #1234582, Автор: kapger

[Алексей 45]

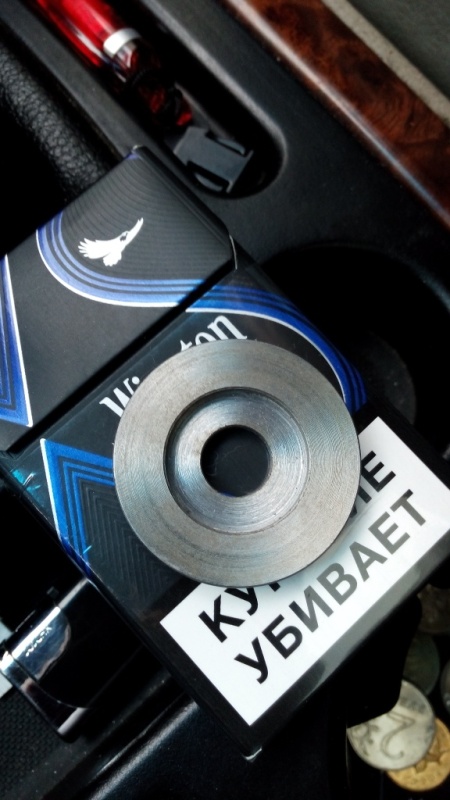

Мужики кто точить шайбу будет на меня выточите......

[kapger]

на меня выточите

Дык, эта... А вал за тебя тоже кто-нить проточит?

[Gubkin]

кто точить шайбу будет на меня выточите......

тоже самое хотел попросить, а потом подумал, что почтой или ТК отправка будет стоить 300 р ... за эти деньги можно любому токарю дать задание по месту )

[Bel-lex]

Bel-lex
добрый день есть чертеж с размерами шайбы

Я писал в сообщении с фото " сделал как" там и ссылка есть на чертёж с этой темы. Взял вал и чертёж поехал к токарям. У нас тут дорогая логистика, и цены на все услуги выше чем у вас на материке, я отдал за все 1000р (шайба и резьба на валу) у вас я думаю в полтора - два раза дешевле.

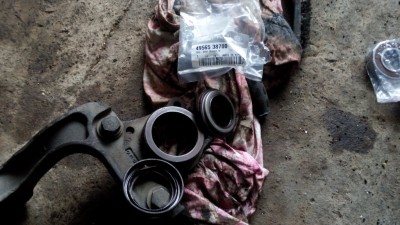

Запчасти для моего вала 53210-3E700
4956538700 Уплотнительное кольцо опоры приводного вала HYUNDAI/KIA шт. 79.00
535503E150 Уплотнительное кольцо (сальник редуктора) HYUNDAI/KIA шт. 119.00

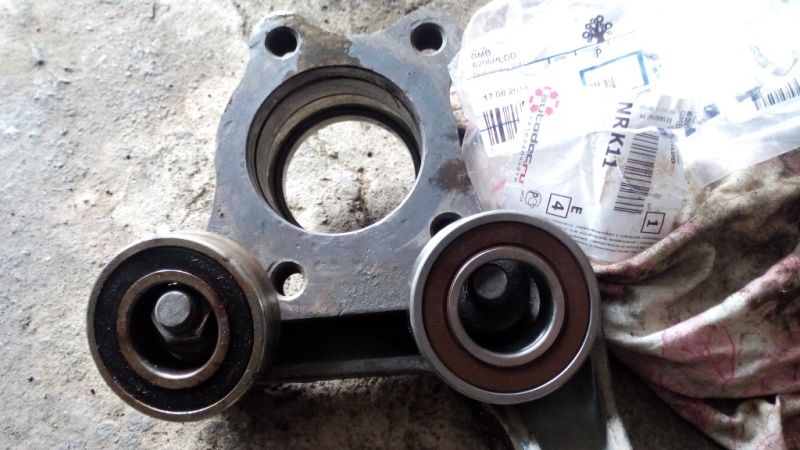

6206HLDD Подшипник GMB шт. 268.00

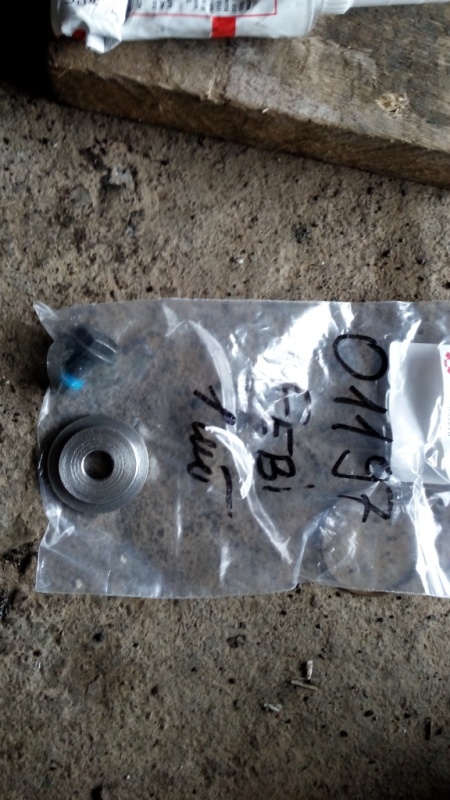

01197 Болт маховика (для вкручивания в вал) FEBI BILSTEIN шт. 77.00
итого 1543р, хотя сальник вала я убил неловким ударом молотка , ждал второй 5 дней так что + еще 79р и герметик 100 смазка для шрусов 150. Получаем 1872р дешевле чем покупать новый.

Все началось вот тут Тема: Промежуточный вал (передний мост)

[Миша Ч]

Разобрал для профилактики свой промвал, подшипник в удовлетворительном состоянии, шлицевое пока тоже, стопорное кольцо в отвратительном, решил заменить все, подшипник, сальник, поставить шайбу. Не знаю какую выбрать с проточкой вала или с торцовкий вала, мне кажется если вал проточить и нарезать М10*1,25 он ослабится. Подшипник взял NSK, есть смысл набивать смазкой, если да то сколько, по максимуму, пока со всех сторон не полезет?

[Bel-lex]

не ослабнет так как пустоту заполнит вкрученный болт, причём болт прочный. Я выдавливал тюбик 100г смазка для шрусов.

[Миша Ч]

100 гр в подшипник
