Передние и задние проставки

[Accent-58]

Чертеж проставок дорестайл и отчет по установке от accent
Тема: Передние и задние проставки, Сообщение #1705640, Автор: Accent-58
Чертеж передних проставок дорестай и рестайл одинаковый и находится в отчете.
Можно установить вместо проставок подушки LEMFORDER (код для заказа 1797501). Завышение 20-25см.
Тема: Передние и задние проставки, Сообщение #1477340, Автор: Gubkin
Коэффициент для расчета высоты проставки на перед равен 1,8.
Пример- Вам нужно поднять перед машины на 40 мм, высота проставки H=40/1,8=22,2мм.
Максимальное завышение, которое можно сделать без проблем для схождения-развала 52 см спереди и 55 см сзади.
При подъеме задней части автомобиля мост смешается в сторону. Чтобы это скомпенсировать, лучше доработать тягу панара.

Чертеж задних проставок рестайл от accent
Тема: Передние и задние проставки, Сообщение #1705880, Автор: Accent-58

Чертеж задних удлинителей отбойников рестайл (на дорестайл не ставились) от accent
Тема: Передние и задние проставки, Сообщение #1361614, Автор: Accent-58

Чертеж задних удлинителей аммортизаторов рестайл (на дорестайл не ставились) от accent
Тема: Передние и задние проставки, Сообщение #1335235, Автор: Accent-58

Чертеж задних проставок для установки на РЕСТАЙЛ вместе с пружинами H@R от дорестайла от accent
---- Тема: Передние и задние проставки, Сообщение #1255117, Автор: Accent-58
С этими размерами получается завышение 53мм (от центра колеса до арки)
Установка пружин Н@R на рестайл на зад без проставок нежелательно. Будет задевать за раму и издавать неприятные звуки.

---- http://polimer-nsk.ru/static/prices/Kia_prost/ - готовые проставки из полиуретана.

Доработка тяги панара от accent
---- Тема: Выставление углов(схождение,развал,кастер)., Сообщение #1403036, Автор: Accent-58

[Luser]

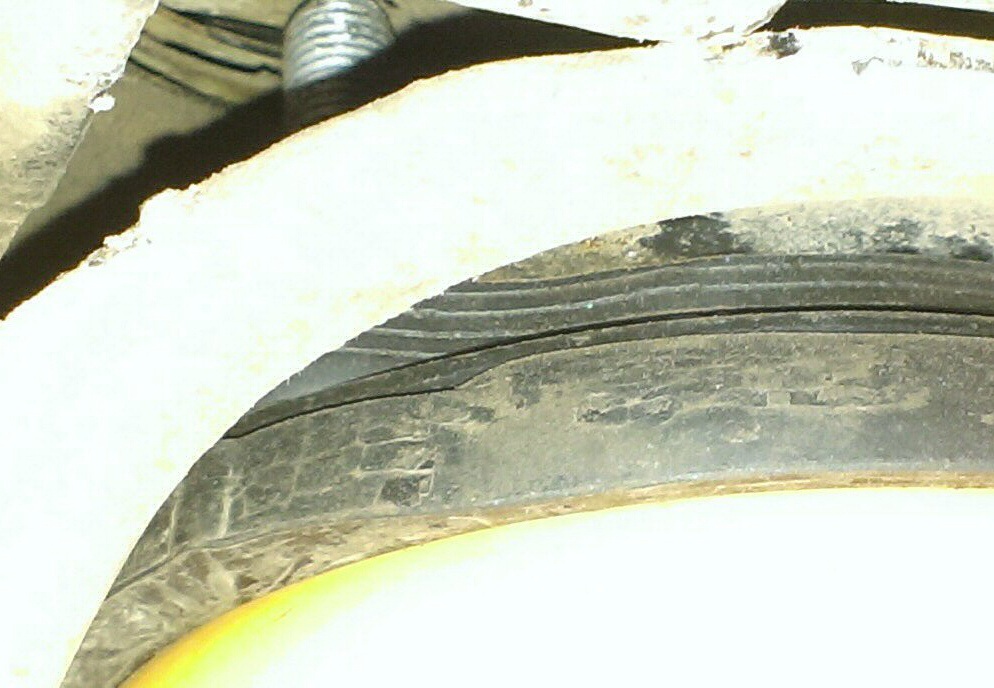

Вид левой арки с телефона, сильно приближенно) черная резинка с продольным рифлением - проставка)

[Accent-58]

Хреново понятно. Ну вроде правильно. Ты померий высоту с каждой стороны и по средему посчитай.

[Luser]

Ее и написал - 50 см)

[Accent-58]

Обычно машина стоит под наклоном в какую то сторону. Вправо или влево. Поэтому лучше мерить с каждой стороны.

[Luser]

Если точнее - 49.9 справа и 50.3 слева хотя рулетка слегка гнулась, могу ошибиться на 2 мм)

[Accent-58]

Интересно, а ты развал делал потом?

[Luser]

Проставки ставил в пятницу, в субботу поехал на давно записанную замену переднего левого ступичного подшипника, и заодно на развал.
Развал сделали за 15 минут, все встало в пределах нормы (если верить стенду). Завтра,если нужно, могу выложить фото арки с рулеткой до проставок и после.

[Drozd]

Всем хороших дорог.поставил вместо барнаульских пружин пружины овк задние.очень мягко в соавнении с барнаулом.поставил проставки новосибирские 3 см.от центра ступицы до арки 51 см.только вот родную резинку между пружиной и проставкой не смог поставить.если ее одеть на проставку она не входит в пружину.покатаюсь маленько и попробую воткнуть ее на место.

[Accent-58]

проставка сделана по последнему моему чертежу?

[Drozd]

Я просто заказал из новосиба по каталогу.выступа под конец пружины на них нет.просто цилиндр двух разных диаметров.и проточка внутри под посадочное.боюсь что пружинка может слегка погрызть копролон без резинки.

[Accent-58]

ничего с ней не будет

[andgeol]

после поднятия кузова проставками или пружинами при замене переднего колеса вылета штатного домкрата не хватает, приходиться чурками манипулировать в 2 приема, или искать более высокий домкрат

[alexttum]

andgeol
Да ладно, двух штоков не хватает? А деревяшечку под него я и так таскаю, как то на деревяшке надёжней держится.

[andgeol]

alexttum
на штатном домкрате одинарный шток

[4исто Шурик]

два штока и винт
