Предпусковые подогреватели "Бинар"

[Nikolay0812]

Фотоотчеты и полезные ссылки:

(+/-)

Фотоотчёт 1 : Тема: Предпусковые подогреватели "Бинар", Сообщение #777345, Автор: BlkDem
Фотоотчёт 2 : http://www.autoterm.ru/forum/viewtopic.php?f=25&t=109 - отчет runner_Perm
Фотоотчёт 3 : Тема: Предпусковые подогреватели "Бинар", Сообщение #539241, Автор: kapger
Фотоотчет 4 : Тема: Предпусковые подогреватели "Бинар", Сообщение #1047137, Автор: Aleks30 (Компакт, дорестайл!)
Фотоотчет 5 :: Тема: Предпусковые подогреватели "Бинар", Сообщение #1048734, Автор: Nikolay0812
Фотоотчет 6 : Тема: Предпусковые подогреватели "Бинар", Сообщение #1315523, Автор: SOLO-3D
Фотоотчет 7 : Тема: Предпусковые подогреватели "Бинар", Сообщение #1031329, Автор: Nikolay0812
Фотоотчет по установки Бинар 5S на рестайл от коллеги alexsin http://autoterm.ru/forum/viewtopic.php? ... 160#p40960
Фотоотчет по установки Бинар 5S от коллеги cullbit: http://autoterm.ru/forum/viewtopic.php?f=25&t=3866
Дистанционный запуск. GSM извещатель “Омега” Тема: Предпусковые подогреватели "Бинар", Сообщение #613376, Автор: BlkDem
Тема: Устраняем проблемы пуска после прогрева ППП
Про ошибку Н13 Тема: Предпусковые подогреватели "Бинар", Сообщение #854816, Автор: BlkDem
Про не подключение печки Тема: Предпусковые подогреватели "Бинар", Сообщение #1000981, Автор: BlkDem
Про оптопару: Тема: Предпусковые подогреватели "Бинар", Сообщение #773074, Автор: BlkDem

Форум производителя http://autoterm.ru/forum/ - огромное количество технической информации!

ОБЪЯВЛЕНИЕ!
У нас появился партнёр,официальный представитель производителя Бинар.
Специальные цены для клуба
Тема: Компания "АДВЕРС" ,продажа предпусковых подогревателей

[kral796]

но ведь жужжит! по звуку как гидрониковская...

[BlkDem]

но ведь жужжит!

Те чего, тяжело проверить настройку?

Добавлено через 4 минуты 49 секунд:
Ошибка 11

[kral796]

щас да! я на работе, машина дома.

[velic-74]

Макс а подскажи, где стоит точка это передатчик или приемник, просто с оптопарами дела не имел вообще ни разу. хотя встречаю везде

[BlkDem]

Вот: Тема: Предпусковые подогреватели "Бинар", Сообщение #773074, Автор: BlkDem
1 нога - это точка - анод - плюс.


Грубо говоря, левые ноги - это светодиод - передатчик, правые - транзистор - приемник.

[velic-74]

Ок, спасибо, принцип как на микрухе, схему то я давно открыл,

если все смонтировать на отдельную плату, и примастрячить под крышку Бинарки не будет перегрева?

[BlkDem]

Можно. Я сделал "навесным" монтажом и залил полиэфиркой. Получился такой огрызок карандаша с проводами

Добавлено через 1 минуту 35 секунд:
Да, и лево с право перепутал
(сообщение исправил. слева ноги светодиода, справа ноги транзистора)

[РЕГИОН38]

Подскажите где вход ОЖ в печку

(+/-)

[Gubkin]

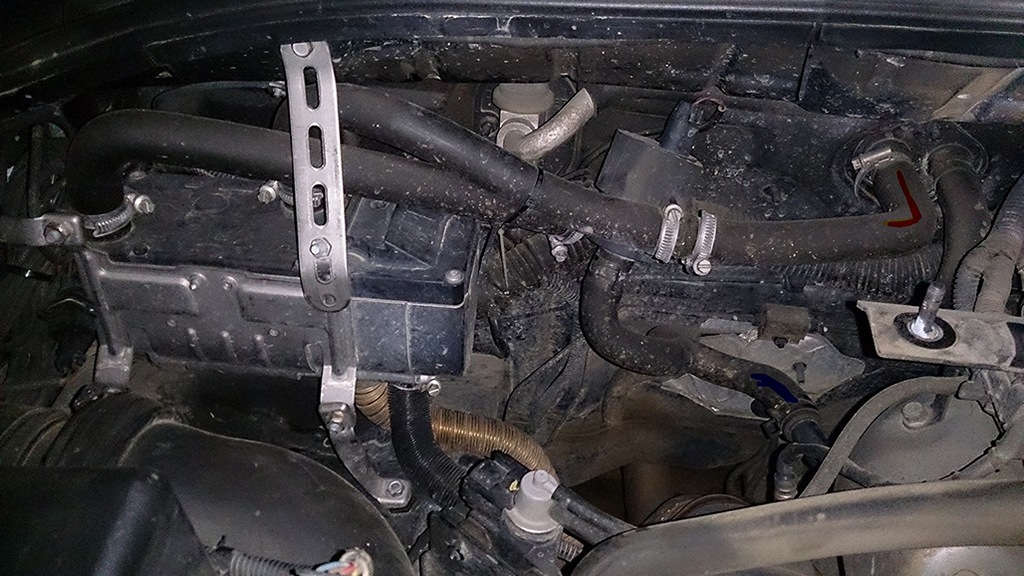

справа на фотке вход, слева - выход.

[РЕГИОН38]

Ну вот и разобрался почему у меня HYDRONIC на ходу тухнет
Все банально просто, не туда врезана помпа, заведенный двигатель своим противодавлением ОЖ давит подогреватель.
Устанавливали официалы при покупке

[velic-74]

Да, и лево с право перепутал

В принципе я сообразил, а на это только сейчас обратил внимание

[_Stalker_]

Устанавливали официалы при покупке

Официалы такие официалы

Надо красный и синий шланги (помечены) поменять местами. Да, видимо, придётся искать дополнительные шланги(заменить синий)

[РЕГИОН38]

_Stalker_
Да видимо придется прикупить пару гнутых рез. трубок.

[_Stalker_]

придется прикупить пару гнутых рез. трубок.

Только одну. Можно либо шланг ( кусок от котла до красного) соединить с синим, либо этот же кусок целиком с красным натянуть на патрубок двигателя. Переломов там в обоих случаях быть не должно (на крайняк длинную пружину в шланг вставить, но скорее всего это не понадобится).
Потребуется более длинный шланг (возможно гнутый), чтобы соединить печку с помпой.

[kral796]

Официалы такие официалы

руки бы за такую установку поотрывать...

Добавлено через 12 минут 24 секунды:
по переделке
синий снимаем с помпы ставим на место в печку вместо красного это похоже родной шланг
красный переключаем в другой патрубок печки
в низ помпы заводим новый шланг с 1 углом 90 градусов от трубки из-за двигателя.

итого схема будет с первым прогревом печки а потом двигателя. понадобится 1 шланг с углом.
