Сообщение Nikolay0812 » 12 фев 2010, 13:25

Фотоотчеты и полезные ссылки:
Фотоотчёт 1 : Тема: Предпусковые подогреватели "Бинар", Сообщение #777345, Автор: BlkDem
Фотоотчёт 2 : http://www.autoterm.ru/forum/viewtopic.php?f=25&t=109 - отчет runner_Perm
Фотоотчёт 3 : Тема: Предпусковые подогреватели "Бинар", Сообщение #539241, Автор: kapger
Фотоотчет 4 : Тема: Предпусковые подогреватели "Бинар", Сообщение #1047137, Автор: Aleks30 (Компакт, дорестайл!)
Фотоотчет 5 :: Тема: Предпусковые подогреватели "Бинар", Сообщение #1048734, Автор: Nikolay0812
Фотоотчет 6 : Тема: Предпусковые подогреватели "Бинар", Сообщение #1315523, Автор: SOLO-3D
Фотоотчет 7 : Тема: Предпусковые подогреватели "Бинар", Сообщение #1031329, Автор: Nikolay0812
Фотоотчет по установки Бинар 5S на рестайл от коллеги alexsin http://autoterm.ru/forum/viewtopic.php? ... 160#p40960
Фотоотчет по установки Бинар 5S от коллеги cullbit: http://autoterm.ru/forum/viewtopic.php?f=25&t=3866
Дистанционный запуск. GSM извещатель “Омега” :arrow: Тема: Предпусковые подогреватели "Бинар", Сообщение #613376, Автор: BlkDem
:arrow: Тема: Устраняем проблемы пуска после прогрева ППП
Про ошибку Н13 :arrow: Тема: Предпусковые подогреватели "Бинар", Сообщение #854816, Автор: BlkDem
Про не подключение печки :arrow: Тема: Предпусковые подогреватели "Бинар", Сообщение #1000981, Автор: BlkDem
Про оптопару: :arrow: Тема: Предпусковые подогреватели "Бинар", Сообщение #773074, Автор: BlkDem

Форум производителя :arrow: http://autoterm.ru/forum/ - огромное количество технической информации!

ОБЪЯВЛЕНИЕ! от Nikolay0812
Желающие встретить зиму в тепле :wink: и приобрести Бинар с клубной скидкой-10%.
1.Обращайтесь ко мне в ЛС,для получения инструкции ,как при оформлении заказа получить счет-уже со скидкой. А так же
2.У нас появился партнёр,официальный представитель производителя Бинар.
Специальные цены для клуба
:arrow: Тема: Компания "АДВЕРС" ,продажа предпусковых подогревателей
Аватара пользователя
Nikolay0812

Модератор

Сообщения: 10670
Зарегистрирован: 06 июл 2007, 19:08
Откуда: Саратов
Благодарил (а): 613 раз.
Поблагодарили: 901 раз.
Имя: Николай
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008
Доп. информация: черный 2VIN в топе.Пружины H&R.Бинар5Д.SuperTOD от BlkDem.
6,5лет-был "кореец" 2002г.в

Re: Предпусковые подогреватели "Бинар"

Сообщение kral796 » 01 дек 2014, 17:53

velic-74 писал(а):ниже, как у меня

фото есть? не пойму как и откуда у тебя зацеплено....
Аватара пользователя
kral796


Сообщения: 1785
Зарегистрирован: 03 авг 2009, 14:27
Откуда: Томск-Новосибирск
Благодарил (а): 65 раз.
Поблагодарили: 49 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2002
Доп. информация: Черный и блестящий трактор 2,5, Part-Time отдан маме. Теперь Hyundai ix55 2011г. 3,8 зажигалка

Re: Предпусковые подогреватели "Бинар"

Сообщение sund » 01 дек 2014, 17:54

kral796
У меня когда был ваз 2112 тоже булькало, в итоге оказалась трещина в голове.
А цвет антифриза не изменился?
sund


Сообщения: 638
Зарегистрирован: 15 фев 2013, 01:16
Откуда: Moscow
Благодарил (а): 54 раз.
Поблагодарили: 73 раз.
Автомобиль: Sorento XM F/L, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2013

Re: Предпусковые подогреватели "Бинар"

Сообщение velic-74 » 01 дек 2014, 18:56

sund писал(а):фото есть

поищу, если не забуду завтра сфотаю
Аватара пользователя
velic-74


Сообщения: 2696
Зарегистрирован: 25 май 2010, 19:36
Откуда: Челябинская область
Благодарил (а): 54 раз.
Поблагодарили: 100 раз.
Имя: Олег
Автомобиль: Sorento BL, 2.5TD (14X л/с), Part-Time, AT
Год выпуска: 2002
Доп. информация: комплектация Limited

Re: Предпусковые подогреватели "Бинар"

Сообщение kral796 » 01 дек 2014, 19:09

sund писал(а):А цвет антифриза не изменился?

нет все путем! у меня уже года 2-3 точно булькает... антифриз не уходит... цвет в норме.
Аватара пользователя
kral796


Сообщения: 1785
Зарегистрирован: 03 авг 2009, 14:27
Откуда: Томск-Новосибирск
Благодарил (а): 65 раз.
Поблагодарили: 49 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2002
Доп. информация: Черный и блестящий трактор 2,5, Part-Time отдан маме. Теперь Hyundai ix55 2011г. 3,8 зажигалка

Re: Предпусковые подогреватели "Бинар"

Сообщение sund » 01 дек 2014, 22:44

kral796
В норме ничего булькать не должно. А Бинар у вас как давно стоит? Может проблема была и раньше, просто Бинар ее проявил. ИМХО постоянно система может воздушиться только из-за проблем с головой.
sund


Сообщения: 638
Зарегистрирован: 15 фев 2013, 01:16
Откуда: Moscow
Благодарил (а): 54 раз.
Поблагодарили: 73 раз.
Автомобиль: Sorento XM F/L, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2013

Re: Предпусковые подогреватели "Бинар"

Сообщение SOLO-3D » 02 дек 2014, 04:15

Ну вот и я поставил наконец-то бинар с gsm модемом на свой дорестайл. Последовательно с бинаром установил еще и электрический котел северс+ (на рабочей парковке бесплатная розетка, чего зря бинар гонять) Провозился полный день плюс еще один вечер. Предлагаю свой фотоотчет, возможно кому-то и он пригодится.

В начале стандартно слил 5 литров антифриза с краника радиатора и снял расширительный бачек.

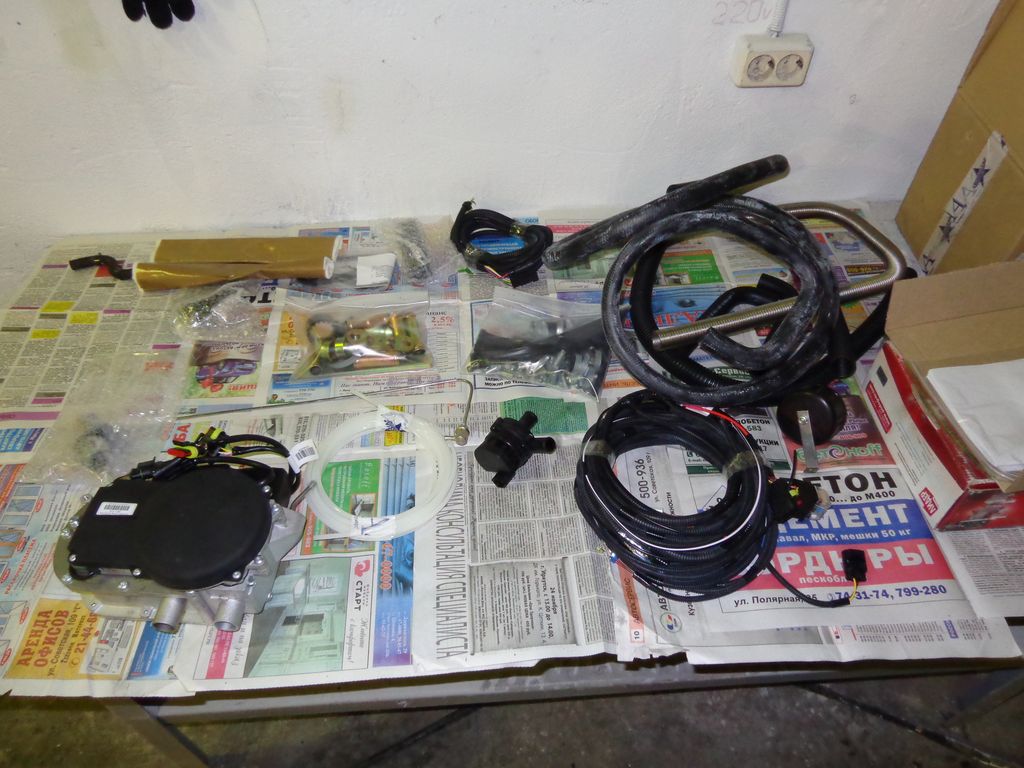

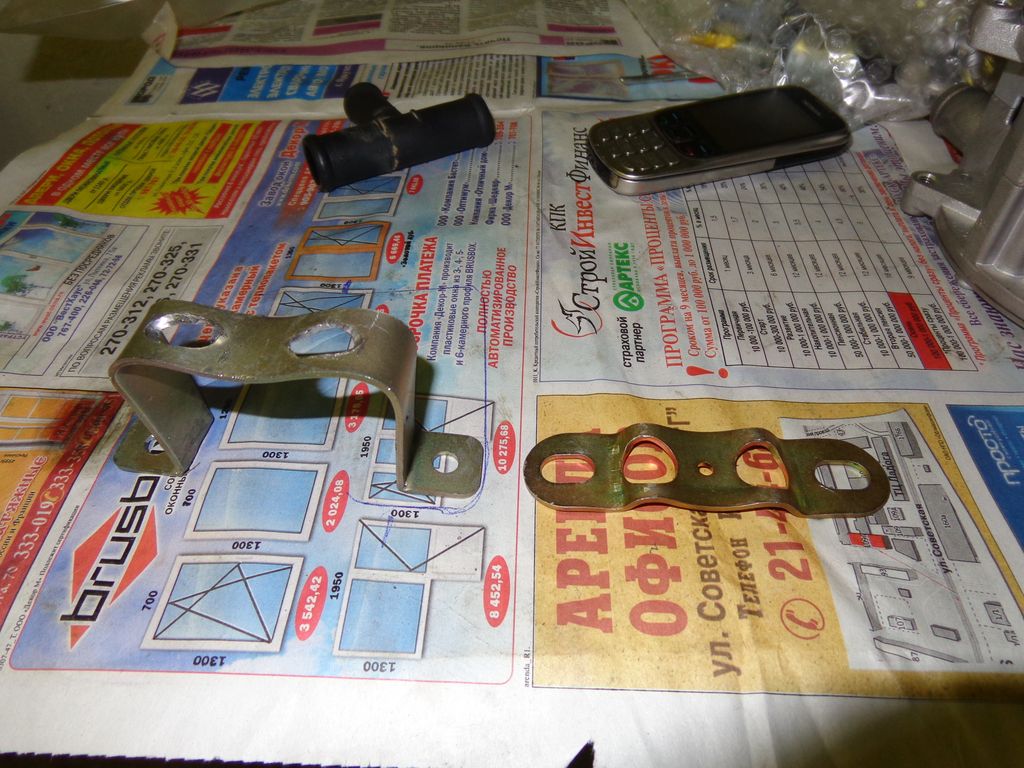

Разложил элементы пазла на верстаке :)

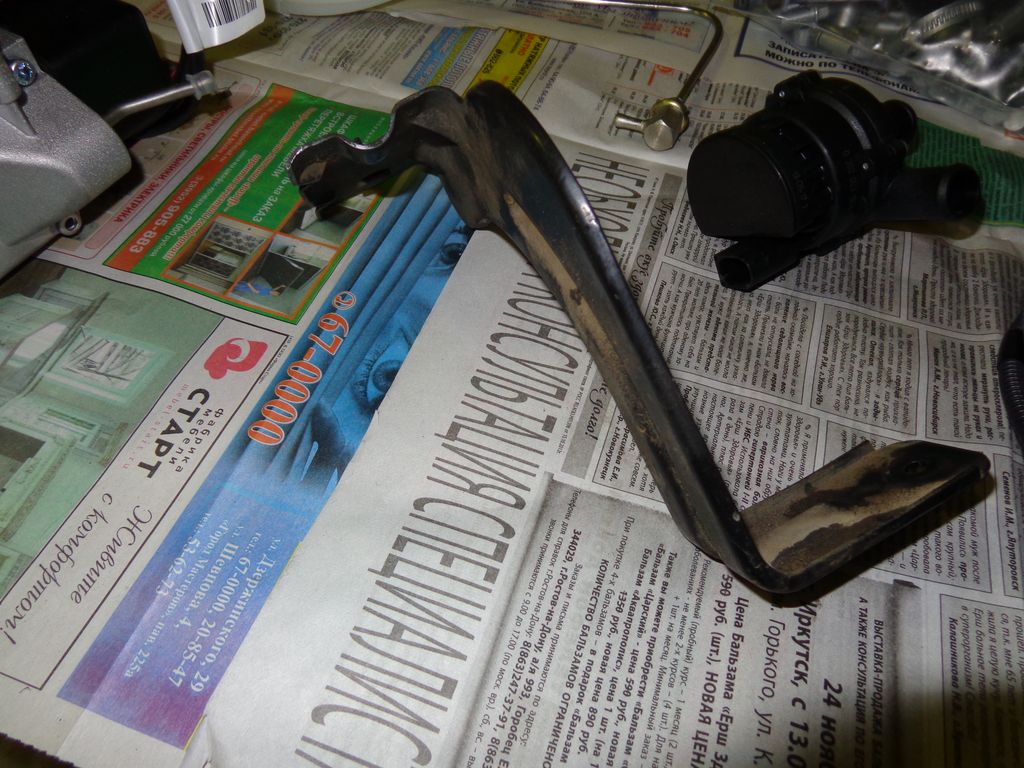

Отрезал ногу от кронштейна расширительного бачка.

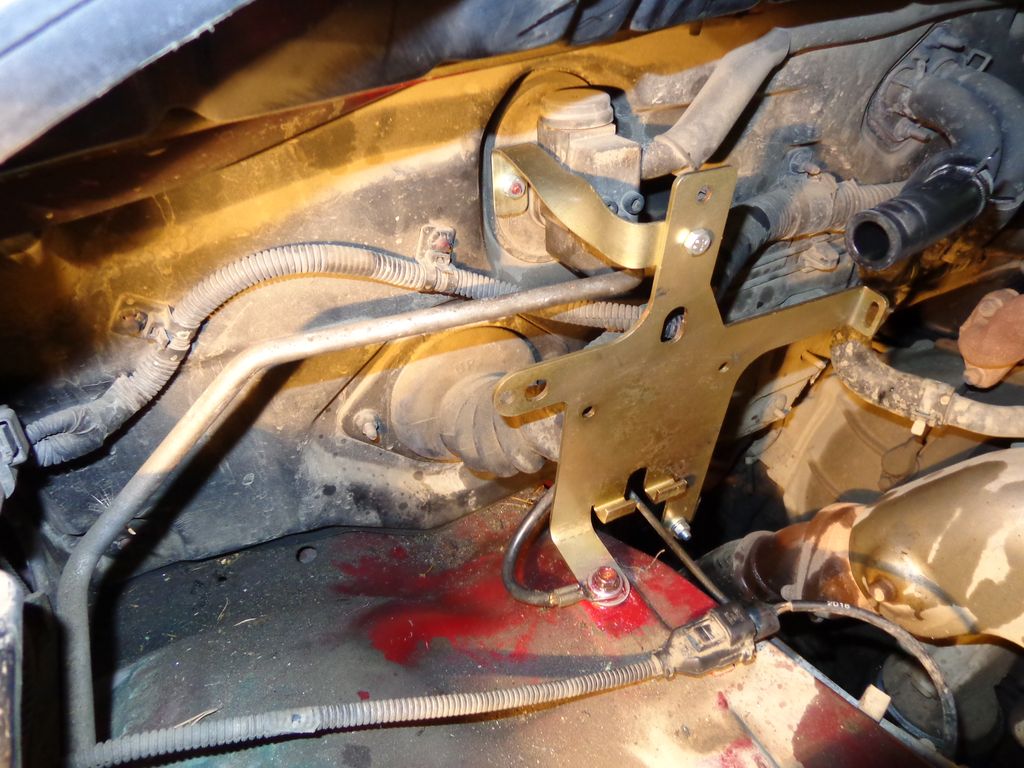

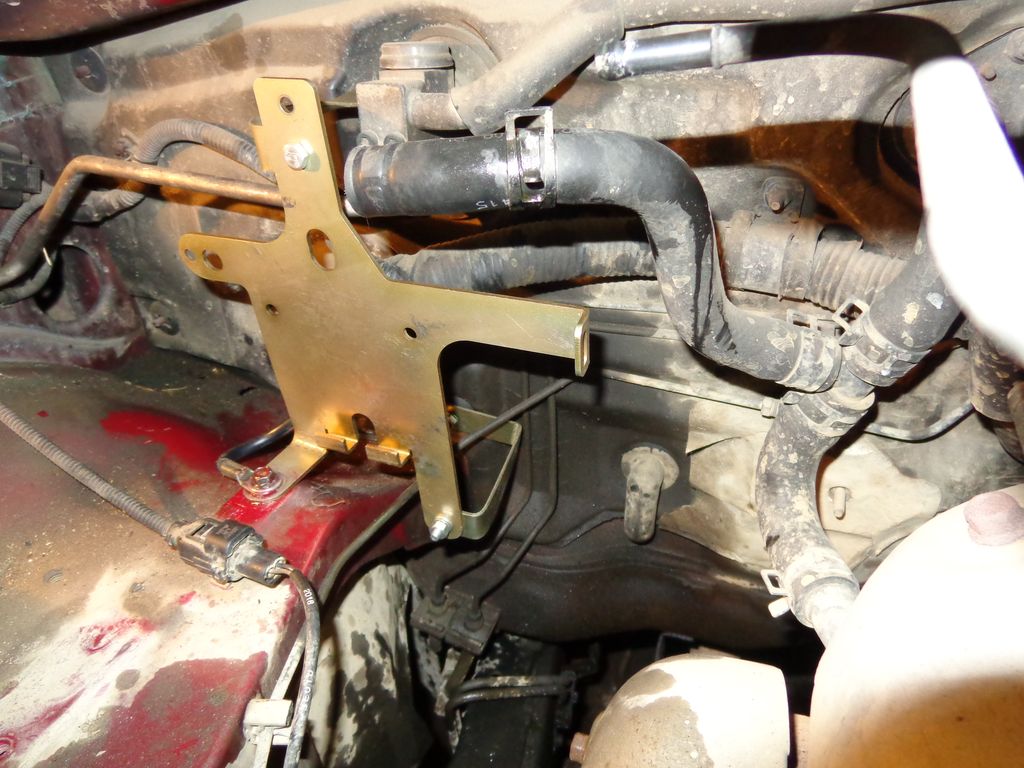

Установил кронштейн бинара, раскрепив двумя растяжками, выгнутыми из металлических пластин, шедших в комплекте.

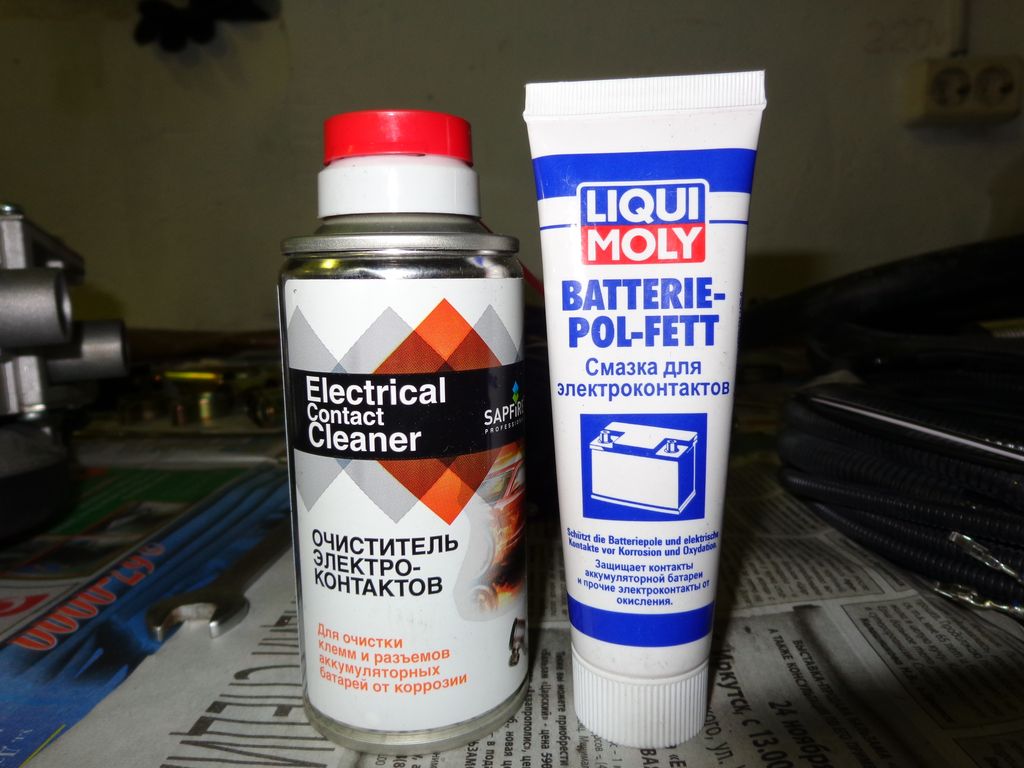

Клемму массы промазал смазкой для электроконтактов (покупал для клемм аккумулятора).

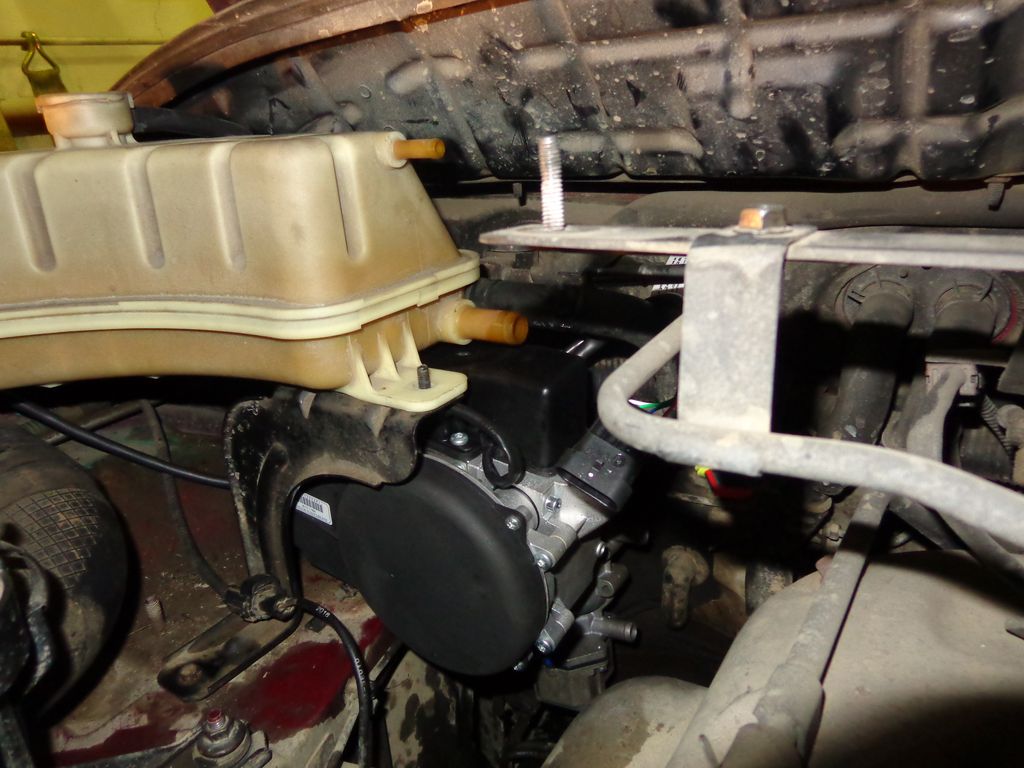

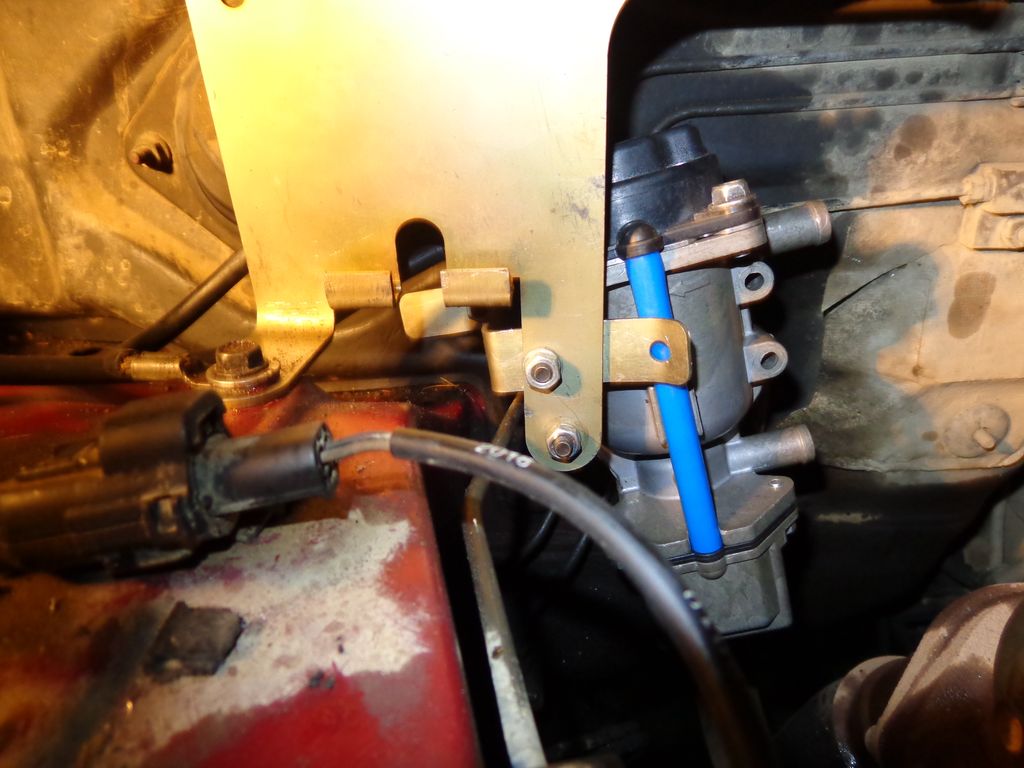

Примерил бинар к кронштейну - вроде неплохо.


Теперь можно разместить северс+ на кронштейне бинара, пришлось переделать нижнюю растяжку и просверлить новое отверстие в кронштейне.


Северс стоит не криво - это рекомендованный угол для установки по мануалу.

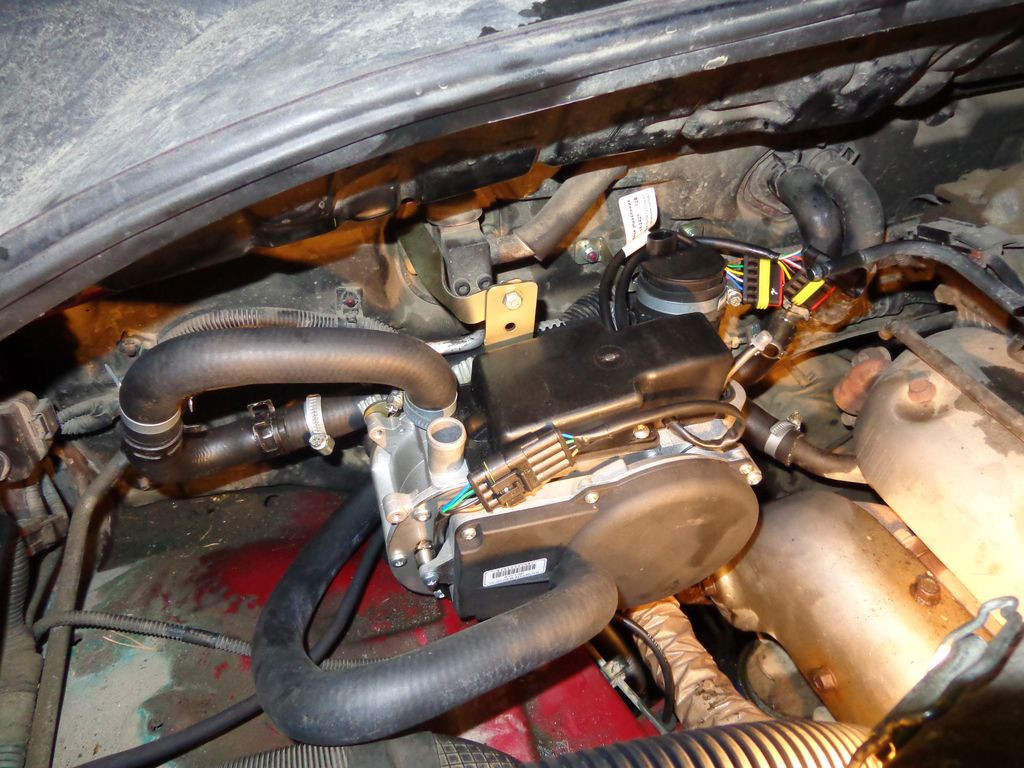

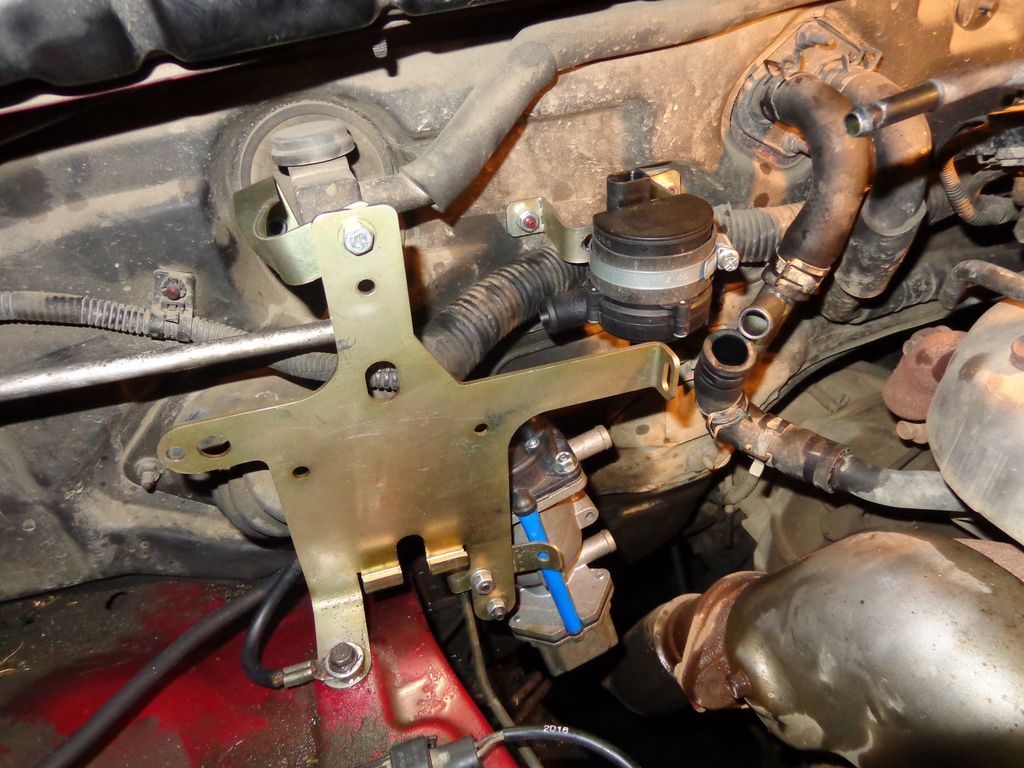

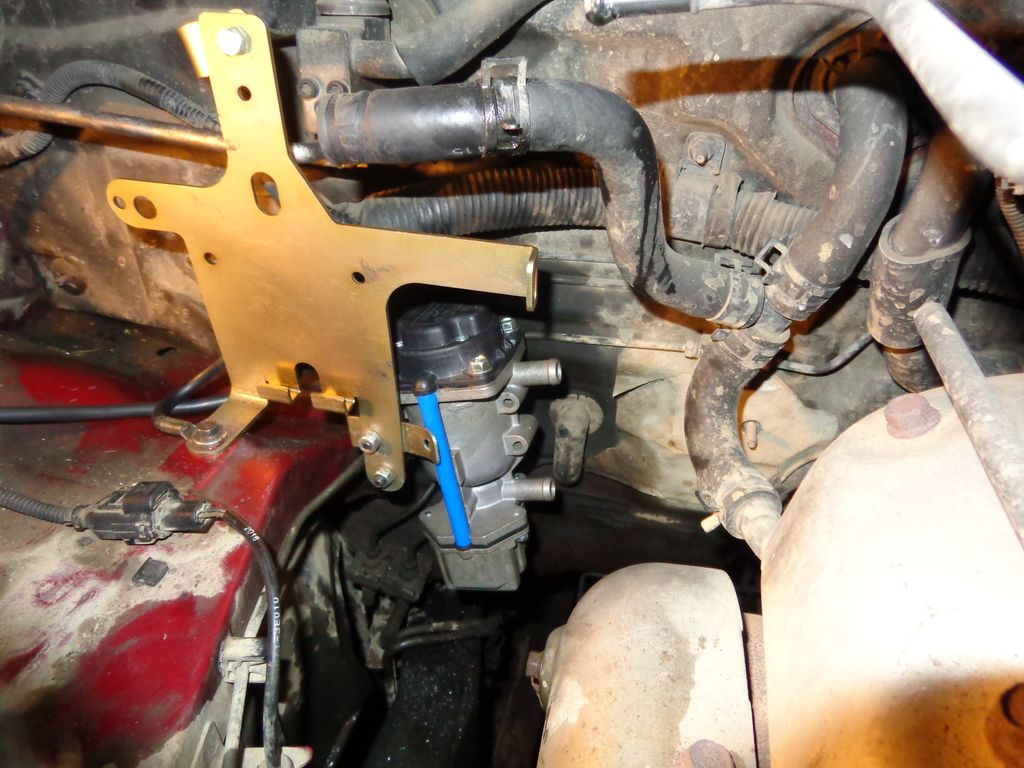

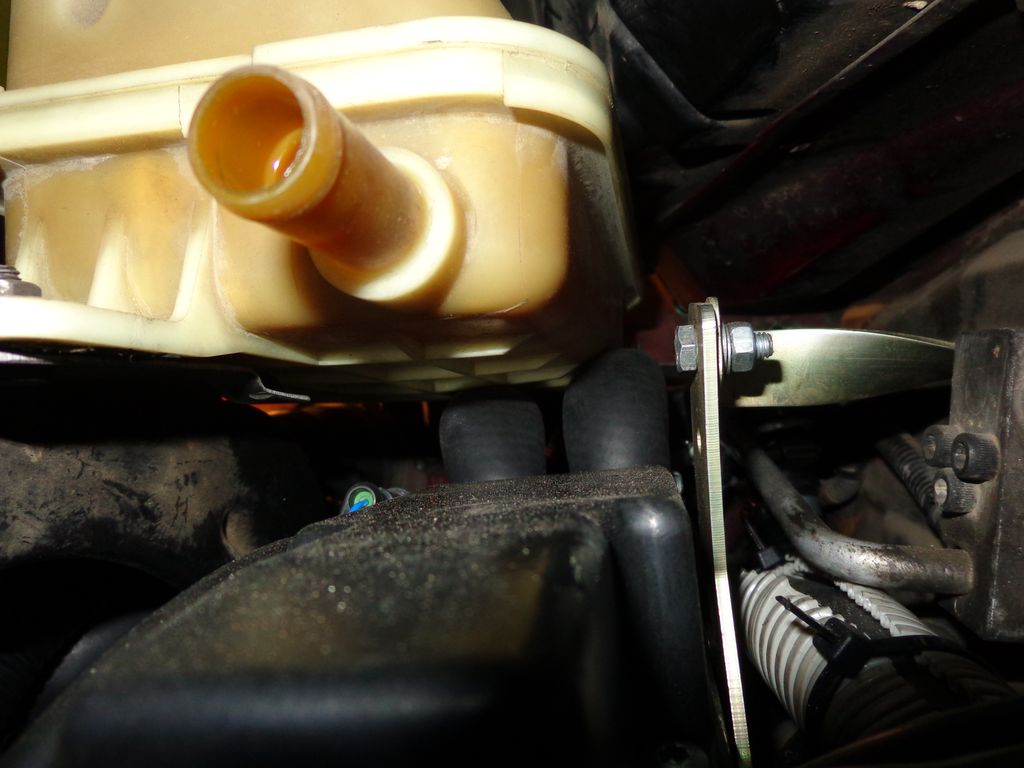

Примеряю еще раз с кронштейном и бачком - вроде бы опять все в порядке.


Продолжение следует...

Добавлено через 40 минут 58 секунд:
Из оставшейся третьей пластины выгибаю новый кронштейн для помпы, чтобы разместить ее над жгутом штатной проводки:


Помпу закрепляю хомутом через прокладку из резины - тоже показалось что без нее не айс.

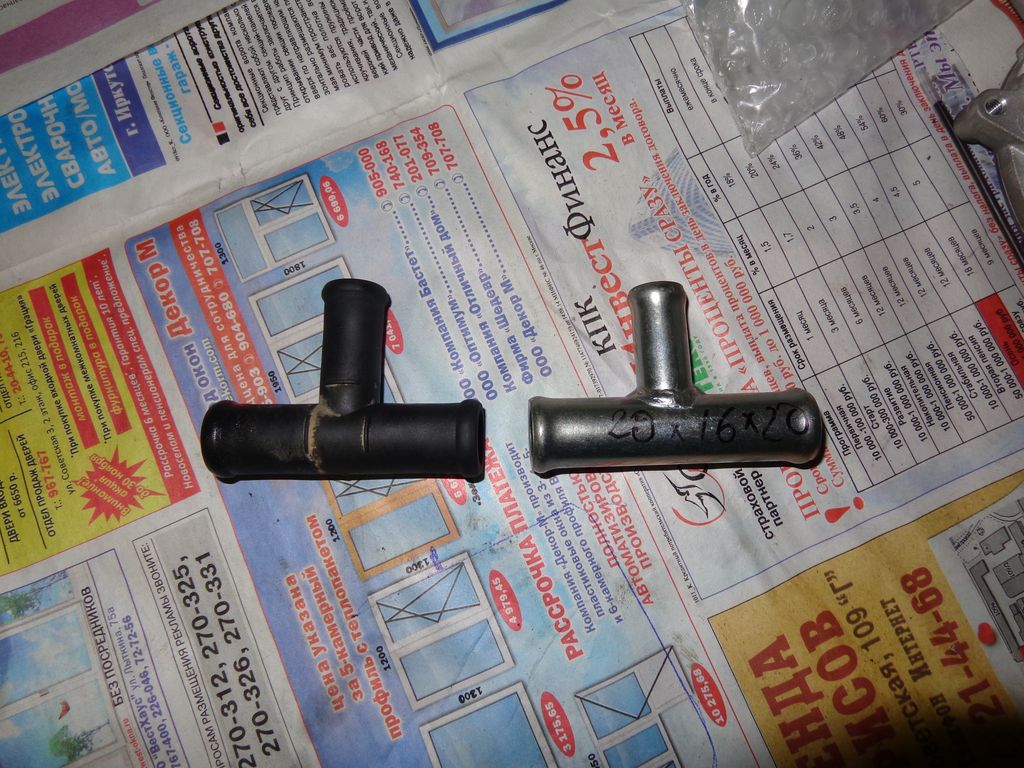

Меняю штатный пластиковый тройник на металический, размером 20х16х20.

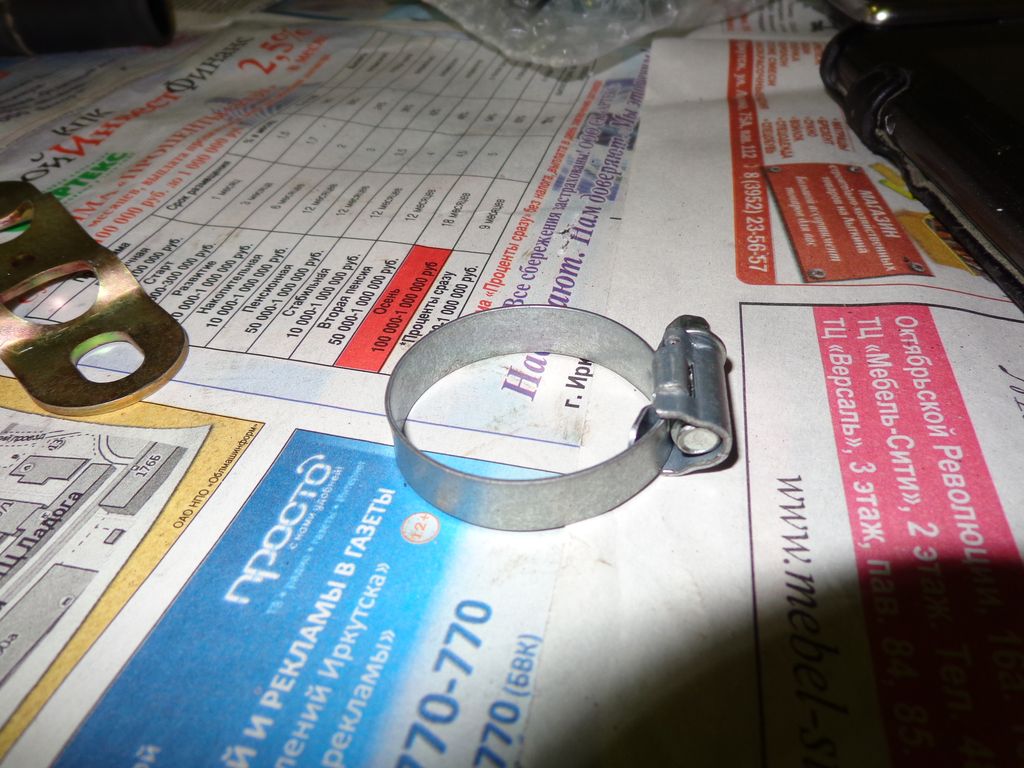

Такой вот нанохомут попался в комплекте :)


Начинаю самую муторную часть - монтаж патрубков. Из-за дополнительного электрокотла компоновка получается очень плотная, приходится одевать гофру на шланги в местах их контакта друг с другом.

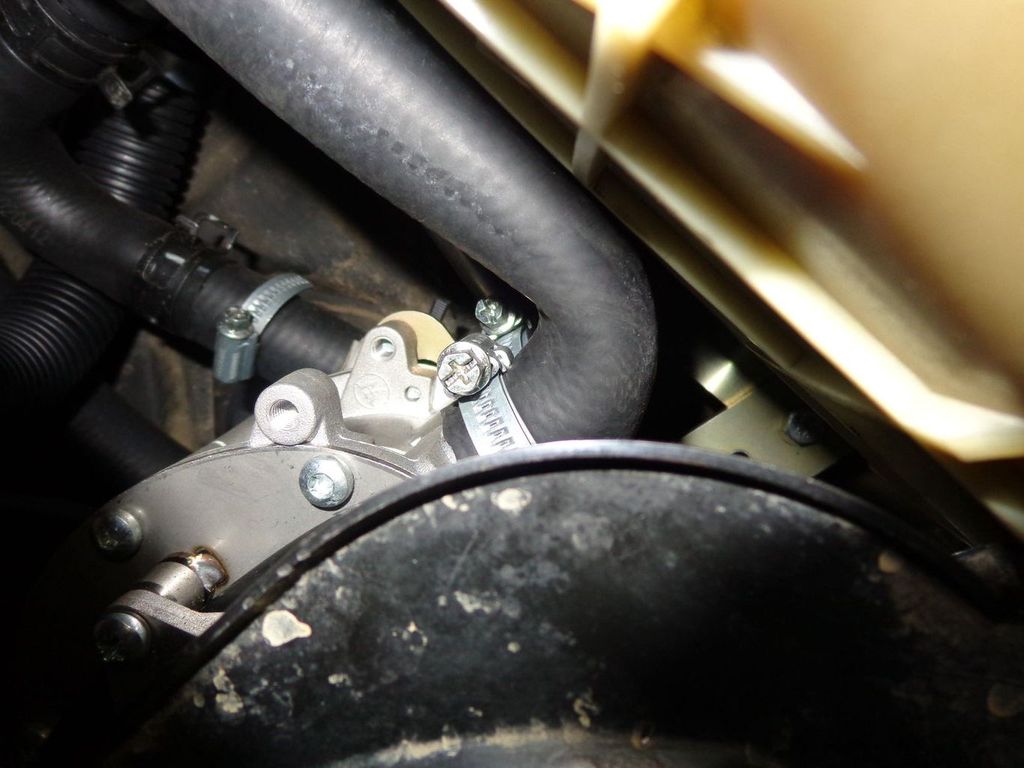

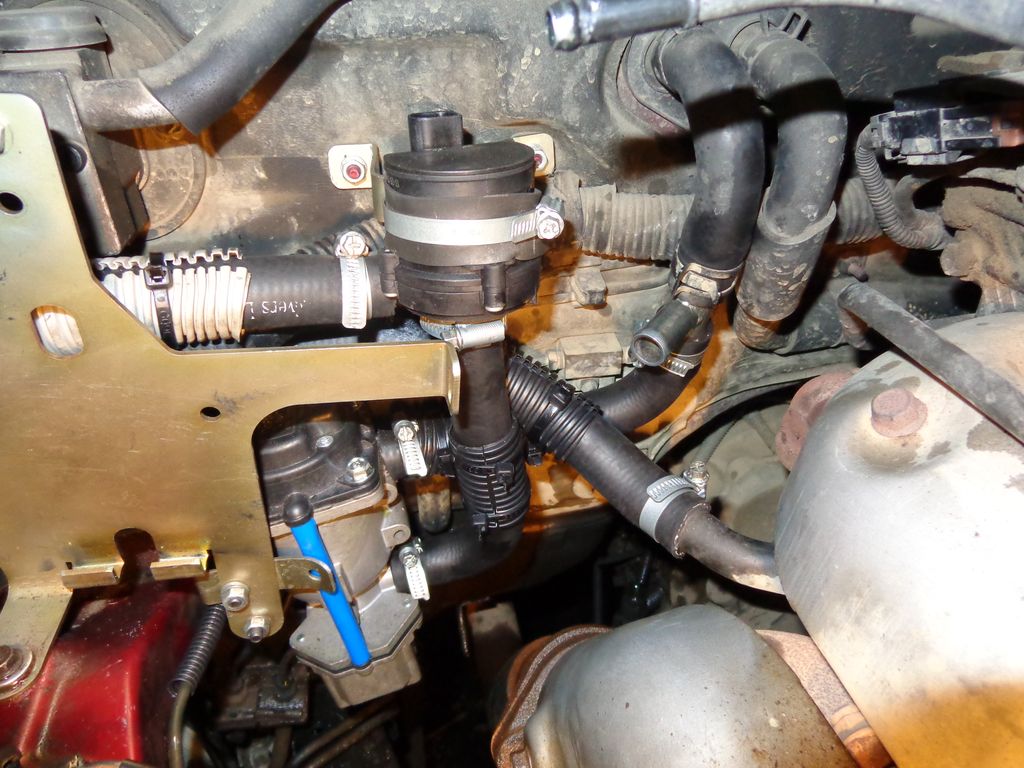

Забор жидкости с выхода печки - сперва в северс, потом в бинар.


Тут пришлось в бинаровский шланг врезать штатный г-образный патрубок (стоял между тройником и входом в двигатель) чтобы избежать перегиба.


И вот тут меня ждала засада. Шланги, выходящие сверху из бинара явно не помещались под расширительный бачек даже после обрезки практически под самый изгиб. Пришлось делать проставку под кронштейн и поднимать бачек на пару см. вверх. Бинар опустить ниже не получалось - он и так практически упирался воздуходувкой в крыло. В итоге получилось что бачек практически лежит на шлангах, благо их не пережало. Решил пока оставить как есть до лета, по теплу попробую наклонить бинар назад на 35-40 градусов, чтобы шланги прошли мимо бачка в угол моторного отсека. Сейчас все переделывать уже не было ни сил ни желания.

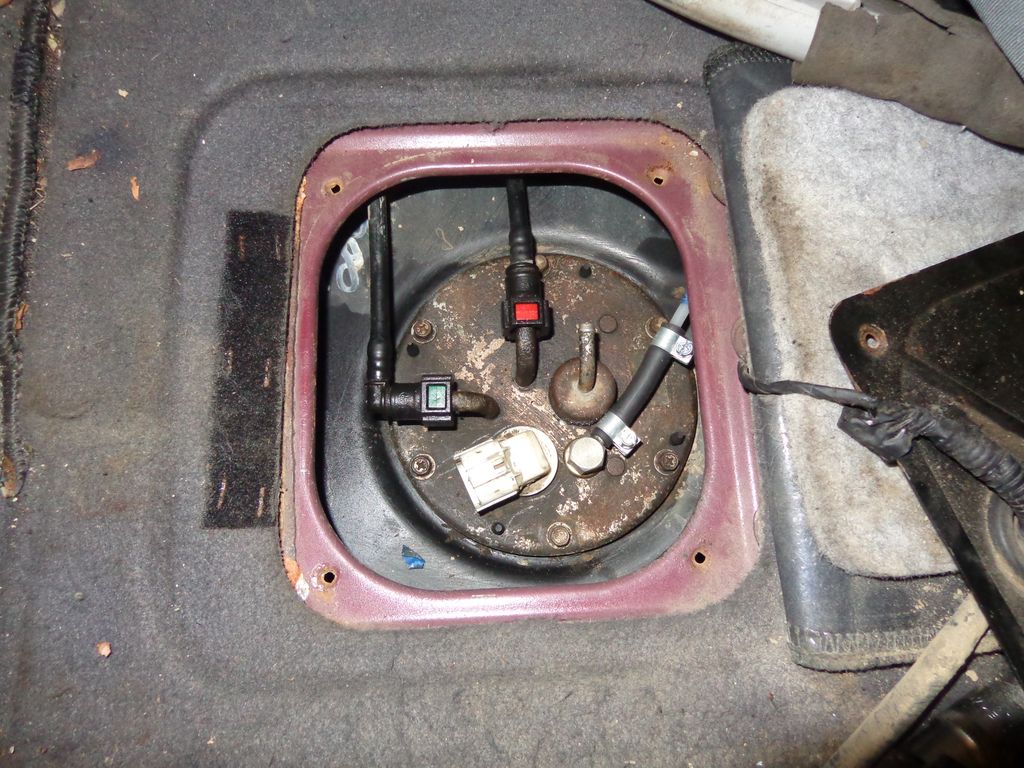

С забором топлива решил не изобретать велосипед и врезался в бак. Между лючком и баком оказался слой земли в 2-3 сантиметра, что аж не видно было шлангов. Пришлось почти час потратить на очистку пространства вокруг лючка. Трубку заборника не стал хитро изгибать и вщелкивать в паз на стакане - просто вниз до дна и в сторону на пару см., буквой "Г". В сложенном виде до дна не достает на 5 мм.
Тут уже время за полночь, поэтому стал забывать про фотоаппарат, так что фото только такое:

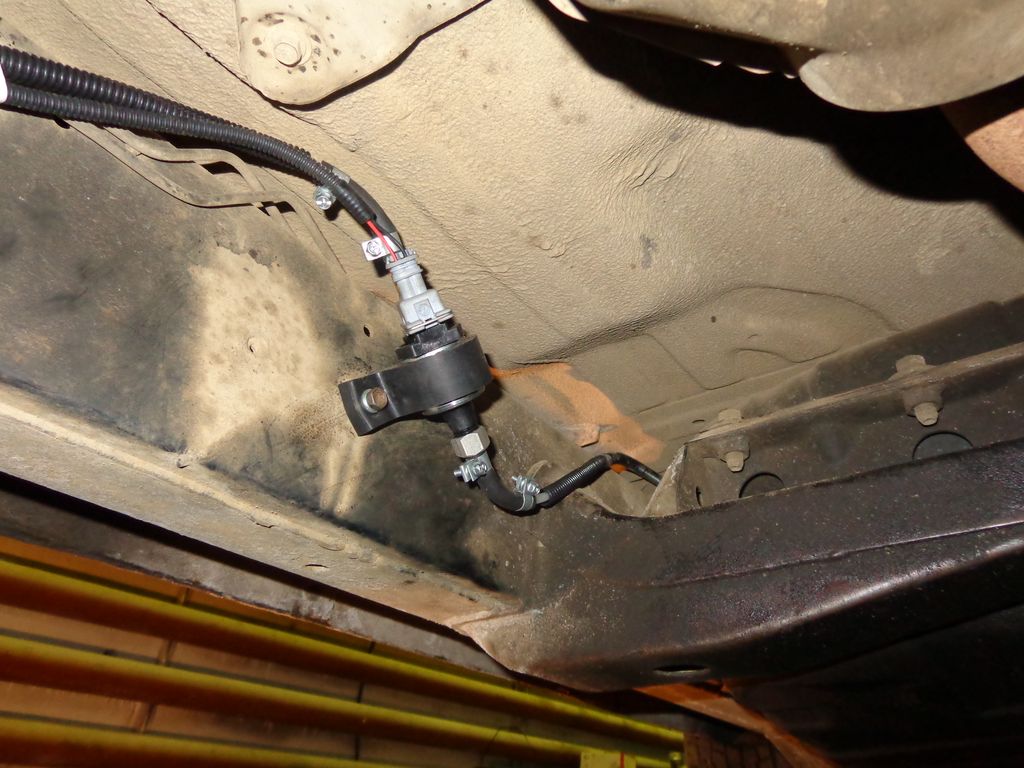

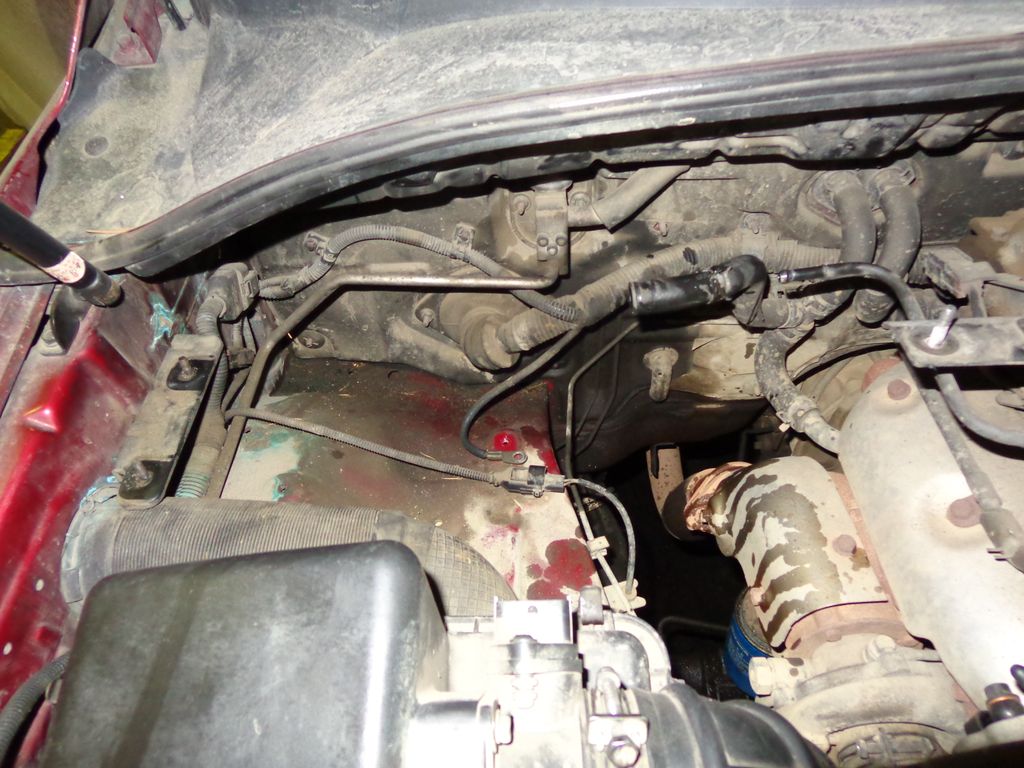

Топливопровод упаковал в гофру, насос поставил на место насоса вебасты.


Продолжение следует...

Добавлено через 35 минут 43 секунды:

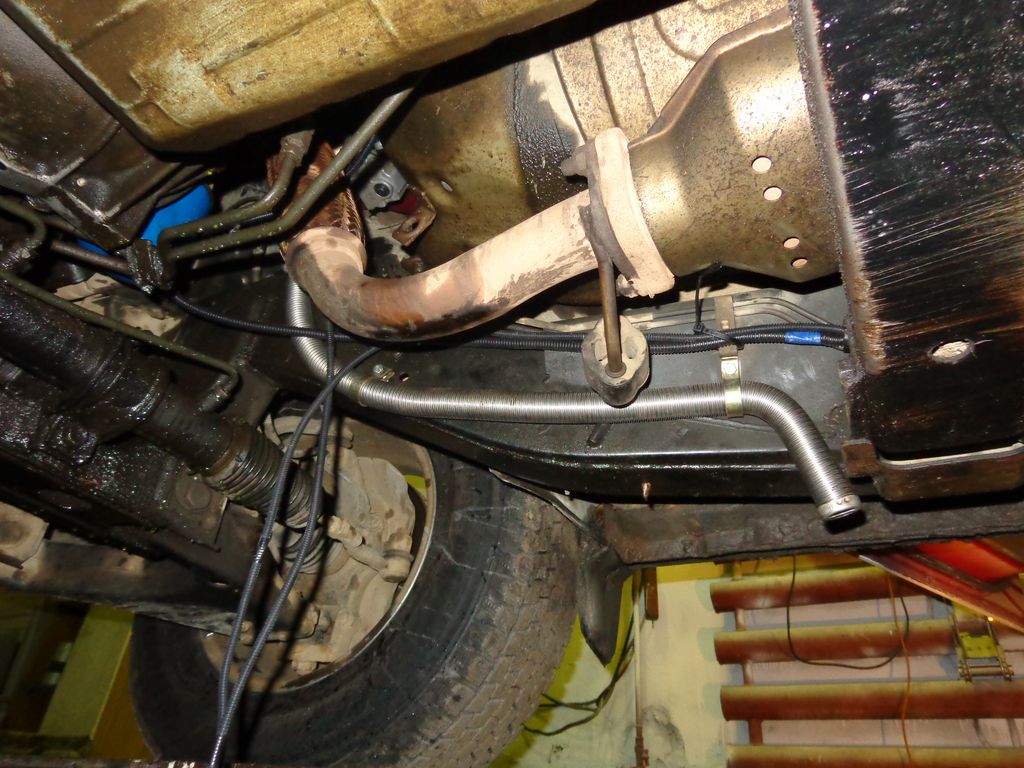

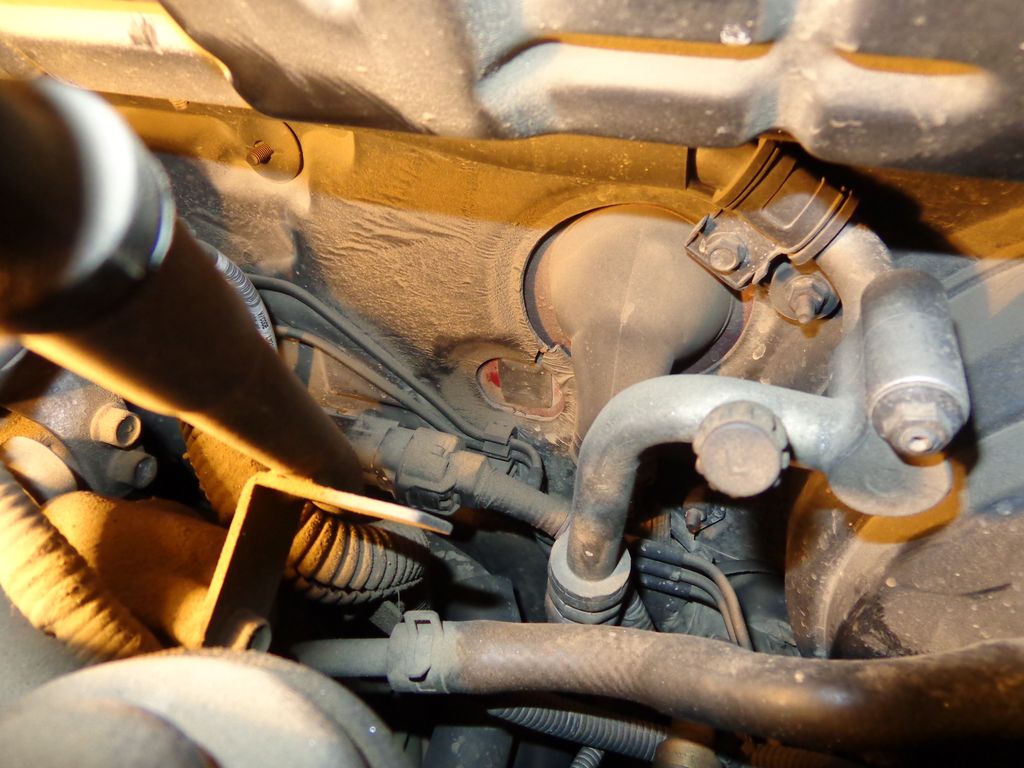

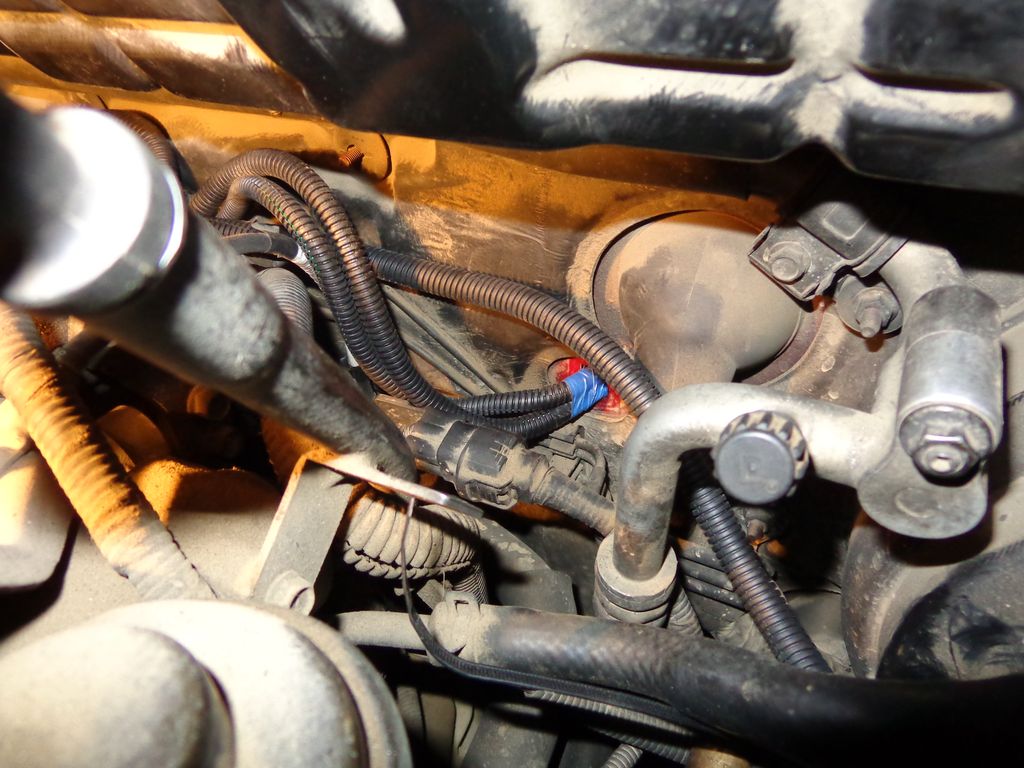

Прокладываю проводку и топливопровод до насоса, ставлю выхлопную трубу. Не обращайте на обилие масла на всем вокруг - последствия лопнувшей трубки смазки вакуумного насоса.


Фото воздухозаборника как-то забыл сделать, частично его видно тут. У бинара его пришлось укутать в термоизоляцию, ибо близость горячей части турбины смущала. Заборник с фильтром разместился в правом углу моторного отсека, как в большинстве установок.

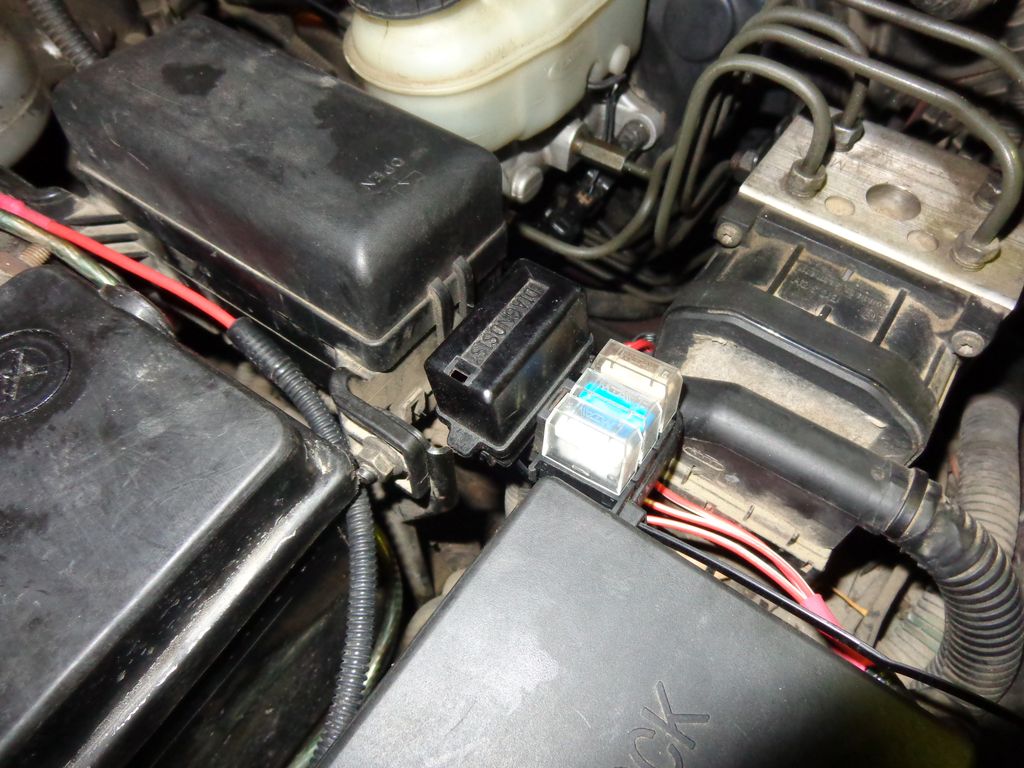

Теперь электрика. Провода укорачивать и переплетать косу не стал, просто смотал в кольца излишки и закрепил хомутами. Блок предохранителей прикрепил хомутом к диагностическому разъему.


Жгут от пульта и модема завел через штатное отверстие под квадратной заглушкой:


Только в этом месте пришлось соединить два жгута в один т.к. две гофры просто не проходили в отверстие.

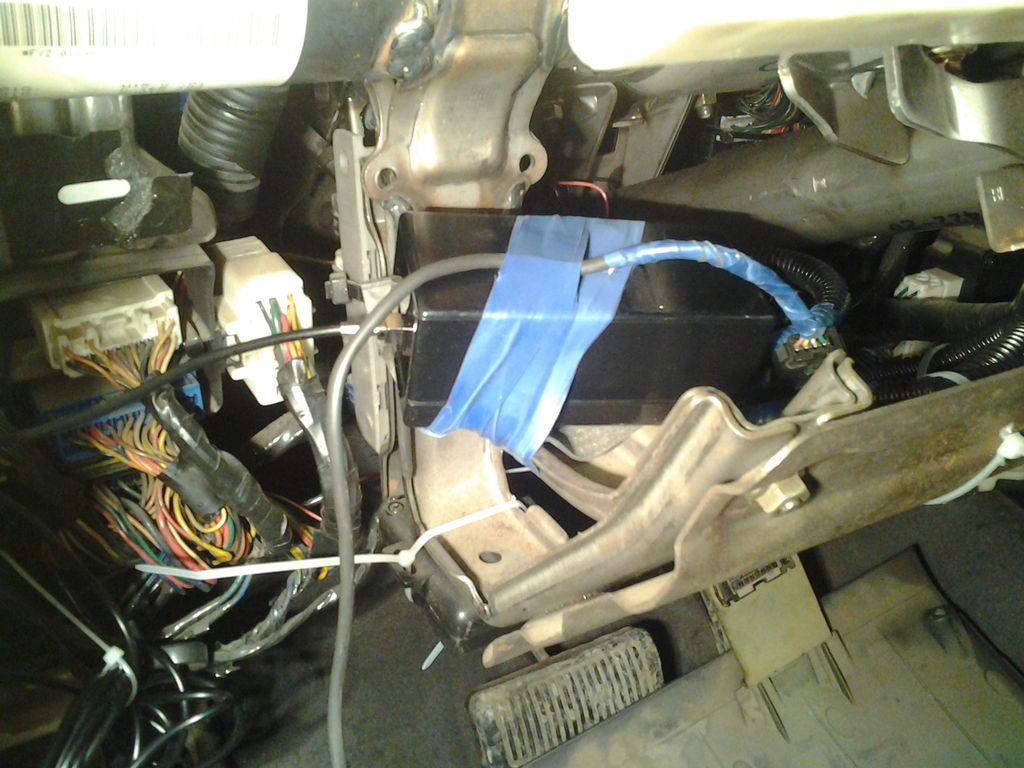

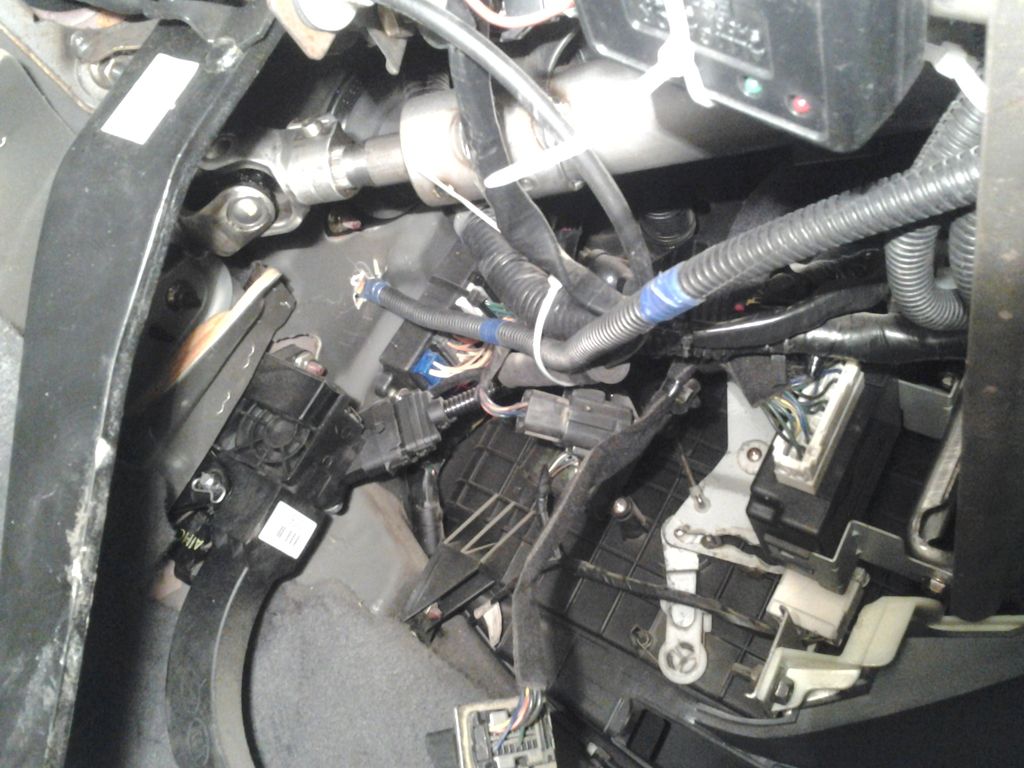

Модем и излишки жгута разместил под рулевой колонкой. Модем пока просто примотал изолентой т.к. возможно его придется снимать для манипуляций с симкартой.

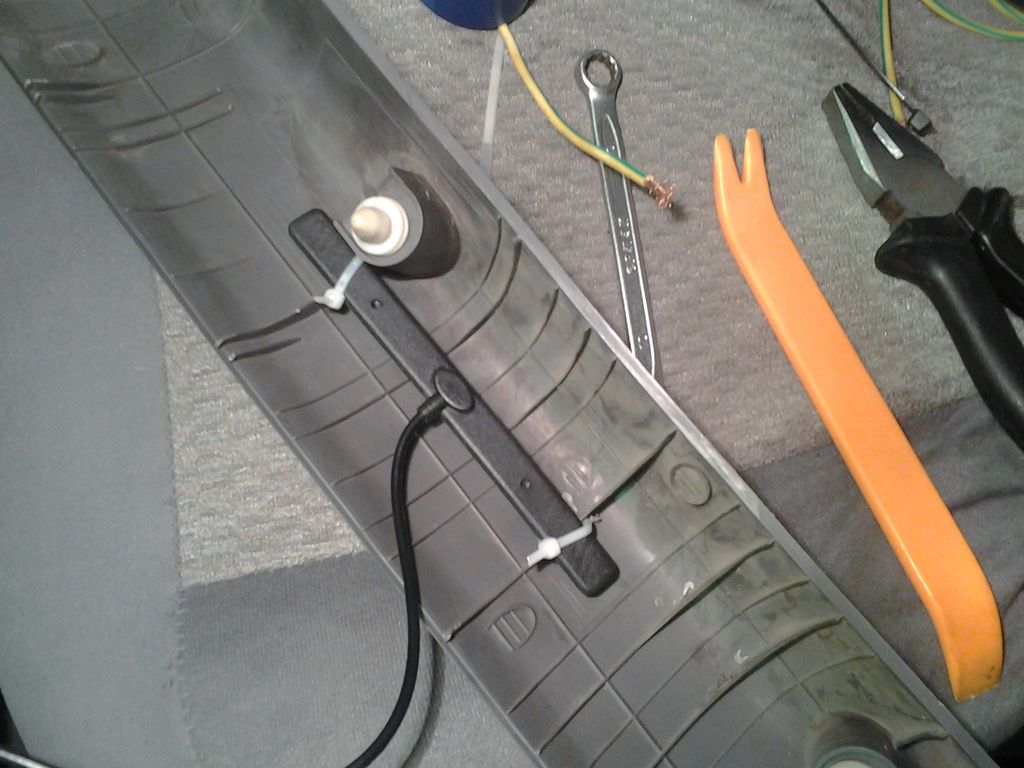

Антенну GSM разместил скрытно за накладкой стойки лобового стекла:

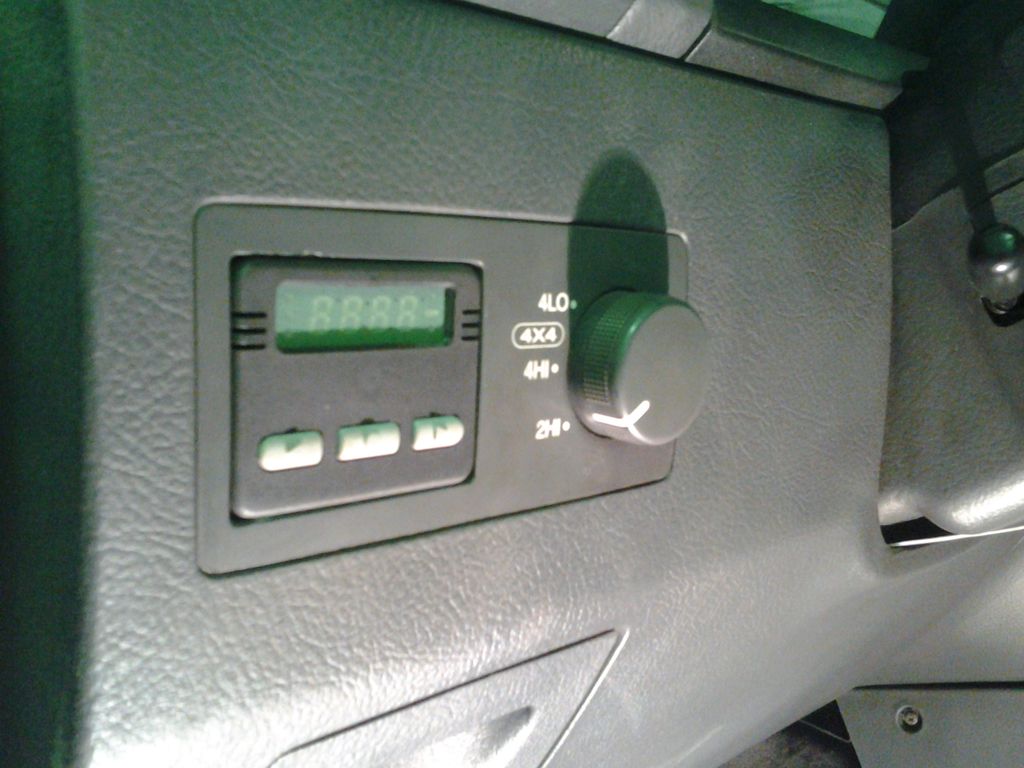

Пульт идеально встал на место заглушек возле крутилки раздатки. Пришлось только подточить корпус пульта сверху и снизу на 0,5 мм. Выглядит как штатное устройство:


Бинар завелся с третьей попытки, гудит, но не сильно.
Модем работает. Я его проверил еще пока панель разобрана была, после сборки опять позвонил - не берет трубку. Сбросил питание - опять все заработало, снимает трубку на третьем гудке. Надеюсь это был разовый глюк.
Использовал простую симкарту мтс. Вычистил телефонную книгу на симке (удалось только планшетом на андроиде, простая нокия удалять записи на симке отказалась). Забил в память свои номера и пароль для доступа с незнакомых номеров. Пробовал уже запускать и по таймеру, и по звонку, и по звонку активировать таймер - все работает.

Спасибо всем за подробные отчеты и советы, без них было бы сложнее!
Аватара пользователя
SOLO-3D


Сообщения: 93
Зарегистрирован: 17 ноя 2013, 18:46
Откуда: Иркутск
Благодарил (а): 6 раз.
Поблагодарили: 17 раз.
Имя: Александр
Автомобиль: Sorento BL, 2.5TD (14X л/с), Part-Time, AT
Год выпуска: 2002
Доп. информация: Бинар-5Д-Компакт-GP-GSM, Северс+

Re: Предпусковые подогреватели "Бинар"

Сообщение BlkDem » 02 дек 2014, 07:27

 Замечание от модератора: BlkDem
Отчет добавил в шапку, шапку привел в потребный вид. Куратор темы Nikolay0812
Все вышеизложенное мной является сугубо моим личным мнением и не претендует на истину в последней инстанции.
Заказать модифицированную трансмиссию можно в партнерской теме - Тема: "SuperTOD-2" от BlkDem
Аватара пользователя
BlkDem

Модератор

Сообщения: 22043
Зарегистрирован: 16 сен 2009, 12:01
Откуда: Киселевск, Кемеровская обл.
Благодарил (а): 1129 раз.
Поблагодарили: 825 раз.
Имя: Максим
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007
Доп. информация: Был SORENTO 2.5TD 2002 г.
SuperTOD II, Бинар, CB

Re: Предпусковые подогреватели "Бинар"

Сообщение Gubkin » 02 дек 2014, 08:00

SOLO-3D
Северс+ как-то перегружает данную локацию
Лучше было его под левое крыло поставить у ПТФ
www.oilchoice.ru - форум по маслам, присадкам и смазкам. SuperTOD Gubkin Edition (GE)
По маслам в личке не консультирую. Для этого форум. Яндекс-кошелёк 410011251373559
Аватара пользователя
Gubkin

Партнёр Клуба

Сообщения: 14172
Зарегистрирован: 25 май 2012, 11:08
Откуда: Самара
Благодарил (а): 1293 раз.
Поблагодарили: 1416 раз.
Имя: Саня
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008

Re: Предпусковые подогреватели "Бинар"

Сообщение kapger » 02 дек 2014, 08:07

Кстати, насчёт проводков и клубков:
kral796 писал(а):длина проводов - уже писал. На камаз рассчитана! теперь половина подкапотного клубками заложена

А в чём проблема пересобрать жгут именно под твою машину, а?
kapger писал(а):Жгут примерил, подумал и ПЕРЕСОБРАЛ полностью...

Смотреть тут: Тема: Предпусковые подогреватели "Бинар", Сообщение #539241, Автор: kapger
Аватара пользователя
kapger

Партнёр Клуба

Сообщения: 3686
Зарегистрирован: 18 фев 2011, 11:47
Откуда: Люберцы, Моск.обл. (ранее - Пермь)
Благодарил (а): 166 раз.
Поблагодарили: 201 раз.
Имя: Игорь
Автомобиль: Sorento BL, 2.5TD (170 л/с), Part-Time, MT
Год выпуска: 2007
Доп. информация: броня стёкол, сигнализация MS, видео- и фотокамеры, TPMS, ксенон, Бинар, БК Multitronics, EGR заглушен, пружины H&R+45, аммо Каяба+Хола. KNEJC524575734446

Re: Предпусковые подогреватели "Бинар"

Сообщение SOLO-3D » 02 дек 2014, 08:35

Gubkin писал(а):под левое крыло

У меня там сейчас куска бампера не хватает, а в будущем силовик планируется, так что не вариант. Пусть перегружено, главное что работает.

Добавлено через 4 минуты 10 секунд:
По крайней мере до лета так откатаю, если какие недочеты вылезут, летом спокойно исправлю. Все равно бинар наклонить хочу.
Аватара пользователя
SOLO-3D


Сообщения: 93
Зарегистрирован: 17 ноя 2013, 18:46
Откуда: Иркутск
Благодарил (а): 6 раз.
Поблагодарили: 17 раз.
Имя: Александр
Автомобиль: Sorento BL, 2.5TD (14X л/с), Part-Time, AT
Год выпуска: 2002
Доп. информация: Бинар-5Д-Компакт-GP-GSM, Северс+

Re: Предпусковые подогреватели "Бинар"

Сообщение kral796 » 02 дек 2014, 08:50

kapger писал(а): пересобрать жгут именно под твою машину, а?

наличие в момент установки паяльника или новых пинов/клемм и инструмента :Search: как говорится даже не ожидал такого подвоха :)
SOLO-3D писал(а):сперва в северс, потом в бинар

в северсе так и задумано вход сверху, выход снизу? Или я не так смотрю?
Аватара пользователя
kral796


Сообщения: 1785
Зарегистрирован: 03 авг 2009, 14:27
Откуда: Томск-Новосибирск
Благодарил (а): 65 раз.
Поблагодарили: 49 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2002
Доп. информация: Черный и блестящий трактор 2,5, Part-Time отдан маме. Теперь Hyundai ix55 2011г. 3,8 зажигалка

Re: Предпусковые подогреватели "Бинар"

Сообщение РЕГИОН38 » 02 дек 2014, 08:52

SOLO-3D
Все грамотно и аккуратно, зачет земеля!
Качество фото не айс. Хорошая работа :good:
Аватара пользователя
РЕГИОН38


Сообщения: 1015
Зарегистрирован: 22 фев 2012, 16:47
Откуда: Красноярск
Благодарил (а): 152 раз.
Поблагодарили: 67 раз.
Имя: Василий
Автомобиль: Sorento BL, 2.5TD (170 л/с), Part-Time, AT
Год выпуска: 2008
Доп. информация: ИЖАВТО. Пружины H&R, перед с KYB 340045/46, зад 55310 Е600
HYDRONIC D5 WS. EGR- не заглушен.

Re: Предпусковые подогреватели "Бинар"

Сообщение SOLO-3D » 02 дек 2014, 09:19

kral796 писал(а): вход сверху, выход снизу?

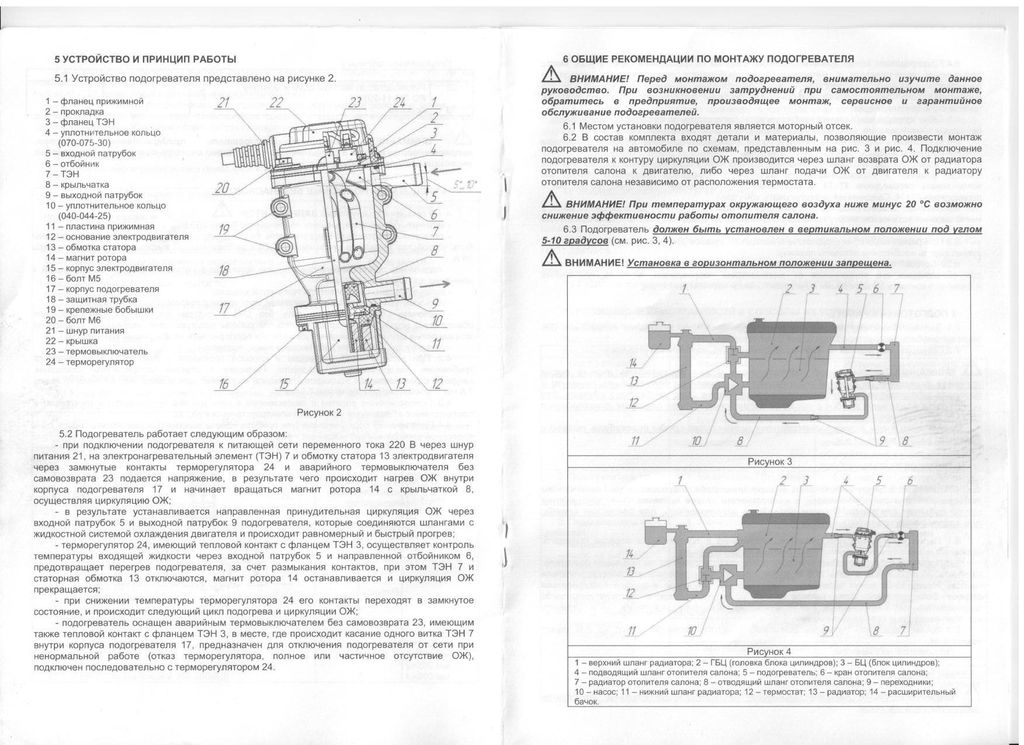

Именно так:


kral796 писал(а):Качество фото не айс.

Ну, не фотограф :oops: Последние 4 фото вообще на планшет снимал т.к. в фотоаппарате аккумулятор сел.
Хотя если на фото нажать, то они откроются в полный размер :wink:
РЕГИОН38 писал(а):Хорошая работа :good:

Спасибо :)
Аватара пользователя
SOLO-3D


Сообщения: 93
Зарегистрирован: 17 ноя 2013, 18:46
Откуда: Иркутск
Благодарил (а): 6 раз.
Поблагодарили: 17 раз.
Имя: Александр
Автомобиль: Sorento BL, 2.5TD (14X л/с), Part-Time, AT
Год выпуска: 2002
Доп. информация: Бинар-5Д-Компакт-GP-GSM, Северс+

Re: Предпусковые подогреватели "Бинар"

Сообщение kral796 » 02 дек 2014, 09:25

SOLO-3D писал(а):Именно так:

во тоже намутили... :)
Аватара пользователя
kral796


Сообщения: 1785
Зарегистрирован: 03 авг 2009, 14:27
Откуда: Томск-Новосибирск
Благодарил (а): 65 раз.
Поблагодарили: 49 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2002
Доп. информация: Черный и блестящий трактор 2,5, Part-Time отдан маме. Теперь Hyundai ix55 2011г. 3,8 зажигалка

Re: Предпусковые подогреватели "Бинар"

Сообщение SOLO-3D » 03 дек 2014, 11:44

SOLO-3D писал(а):Модем работает. Я его проверил еще пока панель разобрана была, после сборки опять позвонил - не берет трубку. Сбросил питание - опять все заработало, снимает трубку на третьем гудке. Надеюсь это был разовый глюк.

Разобрался я в этом глюке. Модем зависал при запросе отправки смс с состоянием бинара посредством ввода команды "7". СМС не отправлялась, а модем подвисал до сброса питания. Виновником оказалась симкарта МТС, точнее активный сервис. Вылечилось так: вставить симку в телефон, Меню — МТС Сервисы — МТС-Инфо — Настройка — Быстрый запуск — Отключить.
Теперь все работает, смс приходят, модем не виснет.

Добавлено через 3 часа 52 минуты 54 секунды:
Автоматизировал немного работу с модемом - скачал на планшет под андроидом прогу AutomateIt, настроил звонки по расписанию на номер модема в формате 89ххххххххх,,х , где "х" - команда для модема (цифра 0-9) а запятые - пауза. И добавил ярлыки на рабочий стол с командами на запуск, остановку и запрос статуса. Теперь и звонить не надо, можно пальцем ярлык ткнуть. Утром оно само заведется по расписанию, причем менять расписание можно с планшета, а не бегать для этого в машину.
Аватара пользователя
SOLO-3D


Сообщения: 93
Зарегистрирован: 17 ноя 2013, 18:46
Откуда: Иркутск
Благодарил (а): 6 раз.
Поблагодарили: 17 раз.
Имя: Александр
Автомобиль: Sorento BL, 2.5TD (14X л/с), Part-Time, AT
Год выпуска: 2002
Доп. информация: Бинар-5Д-Компакт-GP-GSM, Северс+

Пред.След.

Вернуться в Устройства подогрева и подготовка к зиме

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0
