Штатное ГУ с навигацией (HAVN-100XMCIS)

[Pilotmg]

Несколько вопросов по HAVN-100XMCIS (новая, с разу с Навител 5.0.1)
Ставил вместо штатной магнитолы комплектации Standart (которая без блютуса)
все имеющиеся разъемы подключил (2xISO + C1-C2-C3 + антенну)

1) Рядом с ISO колодками место для предохранителя. пустое. Он нужен? на что влияет? Номинал?
2) Новая магнитола не чует iPhone Или USB Flash в разъеме рядом с прикуривателем. Старая чувствовала. Может виноват пункт 1) ?
3) Магнитола в процессе езды просит завести машину - видимо не чувствует питания от генератора. Может виноват пункт 1)? Или это потому что я отключил контакт Speed в колодке ISO (чтобы ДВД на ходу работал)
4) распиновка AV разъема известна? хочу подключить камеру заднего вида (китайскую), но не знаю куда.
5) Разъем для GPS антенны как называется? Есть проверенные сторонние антенны?

Спасибо огромное заранее за ответы!

новая магнитола "со спины" выглядит так:

http://avtorespect.com/HACOback.jpg

Уже успел понять что в ней USB выведен отдельно, не в C2 коннектор, а на отдельный 4-х контактный разъем.

а вот старая

[ShineOn]

распиновка AV разъема известна

У меня есть распиновка от американской головы, но там разъёмы отличаются. Абсолютно точной для HAVN-100XMCIS нет. Скорее всего, все описанные проблемы из-за того, что шлейфы проводов для разных ГУ отличаются.

Новая магнитола не чует iPhone Или USB Flash в разъеме рядом с прикуривателем.

Коннектор USB вставлен в разъём на ГУ?

Магнитола в процессе езды просит завести машину - видимо не чувствует питания от генератора. Может виноват пункт 1)?

За это сообщение отвечает провод ALT-L, по идее это первый (рядом с ключом) в среднем ряду самого верхнего 20-пинового разъёма. Не уверен, что в твоём жгуте этот провод имеет корректное подключение, попробуй подключить его на постоянный "+".

Или это потому что я отключил контакт Speed в колодке ISO (чтобы ДВД на ходу работал)

Нет, датчик скорости на это никак не влияет.

[Pilotmg]

Коннектор USB вставлен в разъём на ГУ?

Вставлены 2 ISO разъема (питание и динамики) и разьем C1-C2-C3 (тот что над двумя ISO)
Конвектора для отдельного 4-х контактного разъема у меня в машине просто нет.

За это сообщение отвечает провод ALT-L, по идее это первый (рядом с ключом) в среднем ряду самого верхнего 20-пинового разъёма. Не уверен, что в твоём жгуте этот провод имеет корректное подключение, попробуй подключить его на постоянный "+".

Спасибо, попробую

А как насчет камеры заднего вида, есть идеи, куда она должна подключатся?

И что с предохранителем? Он нужен или нет?

[ShineOn]

Конвектора для отдельного 4-х контактного разъема у меня в машине просто нет.

Это плохо. По хорошему, надо с продавцом поменяться штатной проводкой от колодки AUX+USB(iPod), ему-то этот разъём наверняка придётся резать при подключении другой головы - в этом случае ему родной коннектор не нужен.

А как насчет камеры заднего вида, есть идеи, куда она должна подключатся?

Где-то в коннекторе C3 слева, точнее не могу сказать - не хочется сейчас машину разбирать.

И что с предохранителем? Он нужен или нет?

Да нет там вроде никакого предохранителя. По крайней мере, ни раз ничего туда не устанавливал специально.

[Pilotmg]

Это плохо. По хорошему, надо с продавцом поменяться штатной проводкой от колодки AUX+USB(iPod), ему-то этот разъём наверняка придётся резать при подключении другой головы - в этом случае ему родной коннектор не нужен.

Продавец продавал новую ГУ, не снятое с машины, в комплекте был только небольшой удлинительный кабель для разъема С1-С2-С3. Магнитола что с ним что без него AUX-USB не видит. Так что придется мне этот удлиннительный кабель переделывать.

Где-то в коннекторе C3 слева, точнее не могу сказать - не хочется сейчас машину разбирать.

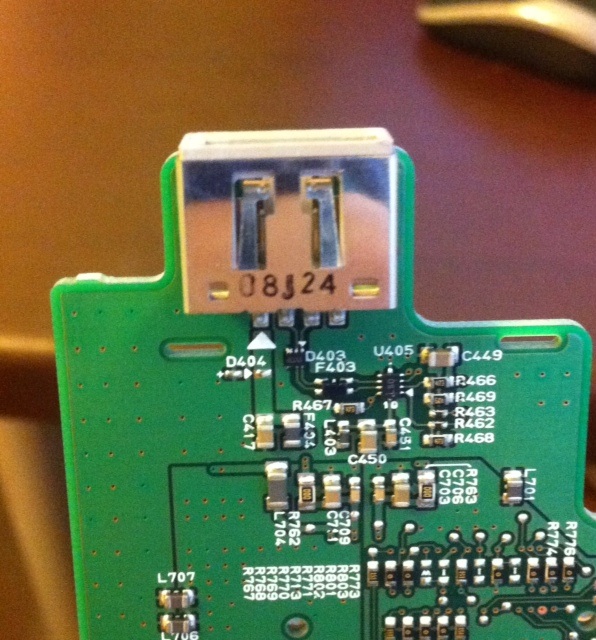

ГУ я снял с машины и аккуратно разобрал. разъемы отфоткал
в C3 рядом с USB есть две ножки подписанные V-IN и VGND - это наверное и есть вход камеры?

разъем ISO + C1-C2-C3

а USB искать в этом разъеме, так?


[ShineOn]

V-IN и VGND - это наверное и есть вход камеры?

Формально это видеовход (который на AUX коннекторе). Камера должна иметь обозначение типа CAMERA CVBS, CAMERA B(+), CAMERA VGND.

а USB искать в этом разъеме, так?

Да. Хотя по обозначениям на тыльной стороне коннектора С3 можно и туда прилепить, только не уверен, что на тех позициях есть провода.

[Pilotmg]

Формально это видеовход (который на AUX коннекторе). Камера должна иметь обозначение типа CAMERA CVBS, CAMERA B(+), CAMERA VGND.

А может так оказаться, что в моей магнитоле нет входа для камеры? Или это маловероятно? Просто я нашел некий pinout, где фигурирует разъем D, которого у меня нету:

При этом про мою магнитолу пишут что камера заднего вида к ней цепляется вполне. Может как раз на разъемы AUX?

Да. Хотя по обозначениям на тыльной стороне коннектора С3 можно и туда прилепить, только не уверен, что на тех позициях есть провода.

в старой магнитоле именно туда USB и разведено, но не работает. Опять-же из схемы выше видно, что USB может быть на отдельном разъеме.
Вечером попробую прицепить флешку на отдельный разъем и посмотреть чем дело кончится.

[ShineOn]

некий pinout, где фигурирует разъем D, которого у меня нету

Это от американской Sorento SX, там другая распиновка.

А может так оказаться, что в моей магнитоле нет входа для камеры? Или это маловероятно?

Практически нереально. Проверить легко: можно зацепить твою голову на любую машину с такой же головой, на 99.9% камера будет показывать нормально.

Вечером попробую прицепить флешку на отдельный разъем и посмотреть чем дело кончится.

Ну а чем оно кончится? Будет нормально работать и все дела.

[Pilotmg]

Pilotmg писал(а):
V-IN и VGND - это наверное и есть вход камеры?
Формально это видеовход (который на AUX коннекторе). Камера должна иметь обозначение типа CAMERA CVBS, CAMERA B(+), CAMERA VGND.

Вот что нашел:

Выходит что AUX-USB разъем не использует эти контакты. Значит это может быть камера. а может и не быть
Не спору ради, а истины для!

Вечером проверю все описанное ранее.

Добавлено через 10 минут 33 секунды:
Сорри, нето посмотрел. Действительно это AUX Video

[ShineOn]

Тогда смотреть на среднем коннекторе (С2, на американской схеме - Connector B). У америкоса он весь пустой, а на российских головах там выход звука и, вероятно, вход для камеры заднего вида.

[Pilotmg]

Тогда смотреть на среднем коннекторе (С2, на американской схеме - Connector B). У америкоса он весь пустой, а на российских головах там выход звука и, вероятно, вход для камеры заднего вида.

у меня там 8 ног на 4 динамика - внешнего усилителя нет
покопаюсь вечерком eще, в конце концов можно AUX Video заюзать

[ShineOn]

AUX Video по другому алгоритму работает, для камеры заднего вида не совсем удобно будет его использовать.

[Pilotmg]

AUX Video по другому алгоритму работает, для камеры заднего вида не совсем удобно будет его использовать.

Вот блин Что же делать? Искать на плате нераспаянный Connector D?

[ShineOn]

В принципе, может быть и на V-IN вешать. А алгоритм обработки может быть завязан на сигнал R (Reverse)- при его обнаружении может включаться экран камеры заднего вида. Давно уже свою голову ставил, сейчас навскидку уже и не скажу, куда там что заводил...

[Pilotmg]

алгоритм обработки может быть завязан на сигнал R (Reverse)- при его обнаружении может включаться экран камеры заднего вида

А этот сигнал обычно на какой ноге живет? Где его искать?

И еще, если голову прошить и разлочить - чтото полезное прибавится в ее функционале?
Извиняюсь, если в 100500-й раз спрашиваю - не нашел полного ответа.
а то вон соседи в Спортежах альтернативные оболочки рисуют и ставят больше ПО
