Снятие и разборка блока ABS

[alexleon]

Отчитываюсь.
Эпопея с АБС вроде подошла к концу. Сегодня наконец-то заменил датчик АБС на исправный и уже привычно горящие лампы АБС и BREAK погасли ! ESP снова включается кнопкой ! Эх, жаль зима кончилась - зимой она нужнее. И застревал сколько - без исправной системы самому не выбраться. Но все равно доволен.
Хочу предупредить, что датчики АБС бывают двух видов. И они НЕ взаимозаменяемы. Видимо дорестайл и рестайл. Сначало купил дорестайл - оказалось, что разъем другой и главное сам датчик. На дорестайле он ввиде цилиндрика. А рейсталинговый другой - во-первых разъем маленький, а во-вторых сам датчик в виде лопатки с уплотнительным колечком. Хорошо , что на разборке вовремя нашел. А то снова ждать две недели не хочется.
Всем удачи !

[Alex_Minsk]

Доброго дня форумчанам. Нужна ваша помощь. Загорелась лампочка ABS. Иногда начала ABS срабатывать на сухом асфальте. Разобрал обшивки багажника, померял – сопротивление на датчиках ABS - 1550 Ом, в порядке, значит задние живы. Померял на блоке ABS что под капотом: три пары показывают сопротивление 1550 Ом. А одна пара ничего не показывает. Умер значит один из передних датчиков или цепь в обрыве. Не знаю какой левый или правый.
Может есть у кого схема распиновки блока ABS на дорестайл? Хочу узнать какой из передних датчиков сдох (левый или правый). На этой странице – на рестайл, не подходит.
Тема: Снятие и разборка блока ABS
И где находятся разъемы подключения передних датчиков? В арках под пластмассовой защитой?

Добавлено через 12 дней 1 час 9 минут 41 секунду:
В дополнение к предыдущему: может у кого есть распиновка разъемов 8-9. Или какой это датчик ABS? Скорее всего передний. Только левый или правый не знаю.

[fabik]

Возможно поможет сам не силен в этом всем, но схему вроде нужную нашел вам в мануале

https://picasaweb.google.com/lh/photo/P ... directlink

[alexleon]

может у кого есть распиновка разъемов 8-9. Или какой это датчик ABS? Скорее всего передний. Только левый или правый не знаю

Завтра посмотрю. Книжка в гараже.
Но по моему все же задний левый глючит. Может дело не в датчике, а в цепи.
Нашел схемку.

[netoka]

Вот, правда с Сорика 3,5

[Alex_Minsk]

fabik, alexleon, netoka, спасибо всем! Нашел, что мне нужно: разъемы 6-7, которые у меня не звонились, это передний левый датчик ABS. Моя ошибка, была, что не смог схему найти, в том, что я по Vin'у автоса искал для дизеля 2,5. А на самом деле схема для 3,5. Осталось найти разъем, где датчик подключается и прозвонить его и всю цепь. Разъемы подключения передних датчиков в арках под пластмассовой защитой находятся?

[alexleon]

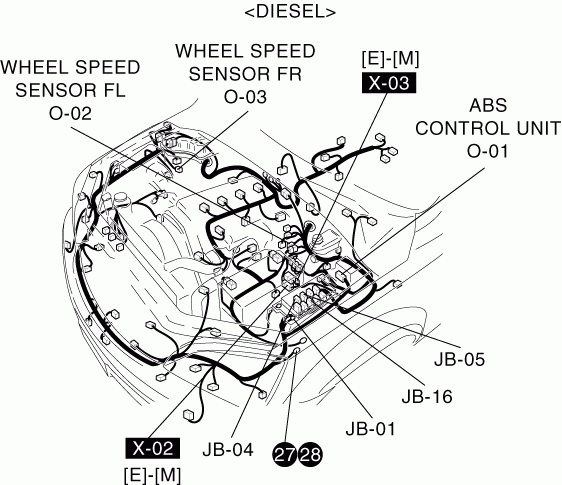

Эта монтажная схема не пойдет ?

[Асс]

Всем здравствуйте!!!У меня такая же беда.Не горит ESP OF. и не отключается ESP с кнопки. Когда жил в Ульяновск(4 месяца назад) сказали что надо менять блок ABS. Зимой ездить не возможно, не включался полный привод, ESP срабатывало.До сих пор не решил этот вопрос!!!!

[alexleon]

сказали что надо менять блок ABS.

Сними разъем с него и проверь сопротивления датчиков. Заодно и цепи к ним проверишь.
Таким образом разделишь блок и датчики. Так проще дальше действовать.

[Alex_Minsk]

alexleon, спасибо за поднятую тему. Мне очень помогла. Моя эпопопея с датчиком тоже подошла к концу. Действительно оказался мертвым передний левый датчик ABS. Заказал его, подождал 2 недели, отдал 60$, поставил и при первом запуске лампочка ABS погасла.

[alexleon]

Вот и замечательно. Думаю, что несмотря на сложную электронику, основные неисправности в ней возникают в основном по вине датчиков и контактов. А дилеры пользуются этим.

[KLIG.]

Полезная ИНФА, ток у меня лампочка АБС вообще не горит , наверно перегорела. А вот сама система АБС как бы малость вроде жива, срабатывает но вяло. Что скажете тоже датчики звонить?

[HOMJAK]

ребята поделитесь схемой по прокладке проводки от блока abs до заднего левого датчика на дорестайл как у Alex_Minsk
имеется ввиду места расположения соединительных разъмов от датчика до блока.У меня на разъеме блока датчик звонится 88 Ком. Думаю может не сам датчик а проводка где-то!?

Добавлено через 2 дня 3 часа 3 минуты 17 секунд:
Вычислил сдох левый задний датчик! Народ кто менял датчики,как болт откучивается? К чему готовиться,может его стоит замочить и покататься пока датчик новый придет ?

[KLIG.]

Вычислил сдох левый задний датчик!

Как вычислил?

[HOMJAK]

сначала в разъеме на блоке померял,а вчера багажник разобрал и прямо на разъеме датчика померял
