Нужна эл. схема системы SRS и расположение её блоков в авте

[Nedos78RUS]

прошу не пинать, перековырял массу тем и схем, но так и не нашёл то, что ищу... вдруг кто знает... собстна сабж в названии темы...
Плюс к этому интересует, выводятся ли данные ошибок SRS куда-нибудь скажем на разъём под капотом, если да, то на какой пин и по какому протоколу???


Нужна схема СРС на дорестайл (хотя думаю и на рестайле всё то же) и так сказать схема расположения модулей на машине, где и что расположено (про фронтальные датчики понятно, а остальное???)

PS хочу разобраться с периодическими горениями контрольной лампы СРС (собственно по морозам и оттепелям, то вдруг загорится, то сама погаснет) разбирать тупо всё авто для нахождения всех элементов как-то нехочется..

Так, со схемой мало мальский прояснилось, примерно ясно , что и как... Про то, где данные ошибок в ОБД2 и под капотом то же ясно (хотя прочесть не удалось ни маршрутником (что неудивительно), ни более серьёзным сканером (что удивило), остался вопрос по расположению, -где и чего???? И какой прогой можно ошибки СРС глянуть (в сервис неохота ехать) бук и адаптер К-линии есть (проги то же но они опять же СРС как-то стороной обходят) Народ! Ау!!!

[rgd_81]

если надо могу прислть в личку фотку из книжки с описанием , но только во вторник

[GeodeZ]

Насколько помню, сами мозги SRS стоят под центральным подлокотником в дорестайле.

[Nedos78RUS]

rgd_81
да... весьма нелишнее будет. Спасибо.

Насколько помню, сами мозги SRS стоят под центральным подлокотником в дорестайле.

это да, но хотелось бы знать, где остальное (датчики боковые например. разъёмы преднатяжителей и боковых подушек...) Сейчас просто езжу, но когда будет время, хочу разобраться, не хотелось бы вскрывать все панели в машинев поисках девайсов...

[VVS]

Ошибка SRS не может то гореть , то не гореть . После появления ошибки значок будет гореть все время , даже после устранения причины ( датчик , разъем и т.д) , стереть ошибку можно только дилерским сканером. Скорее дело в лампочке на приборной панели или в питании ( сигнале ) на нее.

[rgd_81]

это с телефона, схему не разгледеть а так дома всю главу могу отфоткать)))

[colonelu]

Дык это.
Есть такая книжка, называется electric troubleshootimg manual, а в нем есть раздел restraint system с электрическими схемами, а к нему есть альбом фоток component locations, они вроде где-то на этом сайте есть.

[rgd_81]

про мануал знаю что где то есть на сайте, но наверно на ангильском моя называется соренто

[Nedos78RUS]

Ошибка SRS не может то гореть , то не гореть . После появления ошибки значок будет гореть все время , даже после устранения причины ( датчик , разъем и т.д) , стереть ошибку можно только дилерским сканером. Скорее дело в лампочке на приборной панели или в питании ( сигнале ) на нее.

Система у нас (в дорестайле точно) динамическая, она проверяет всё "на ходу". Если отцепить скажем один из датчиков, тут же получим горящую лампочку ошибки SRS/ Как только датчик будет внедрён обратно (буквально в течении неск. секунд) лампа погаснет. Аналогично кстати было у меня на форде. Критичны только ошибки возникшие в результате краша, вот там надо действительно стирать у дилера, иначе новые подушки уже не помогут....

Добавлено через 1 минуту 40 секунд:
Re: Нужна эл. схема системы SRS и расположение её блоков в авте
colonelu
схемы у меня уже есть (межблочные) оттуда, а вот картинок увы, не нарыл, потому и спрашивал здесь.

Добавлено через 48 секунд:
Re: Нужна эл. схема системы SRS и расположение её блоков в авте
rgd_81
благодарю! этой картинки вполне достаточно, далее уже буду разбираться...

[rgd_81]

есть "полное" описание работы и проверки системы выложу завтра так как ещё не дома

[Nedos78RUS]

есть "полное" описание работы и проверки системы выложу завтра так как ещё не дома

Давай!!!!

[rgd_81]

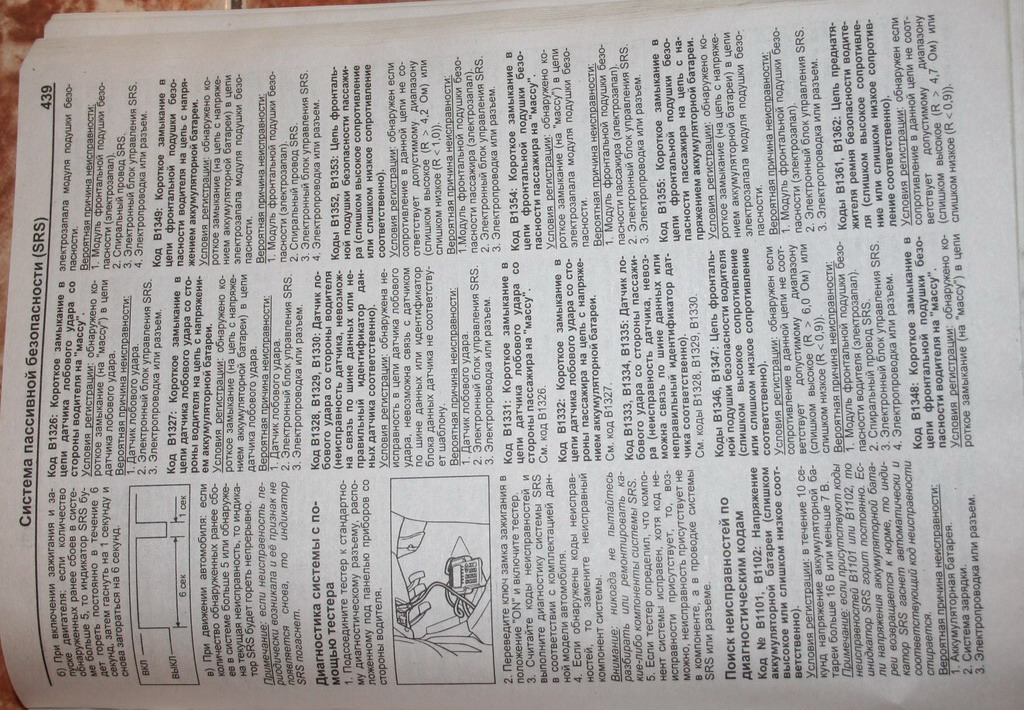

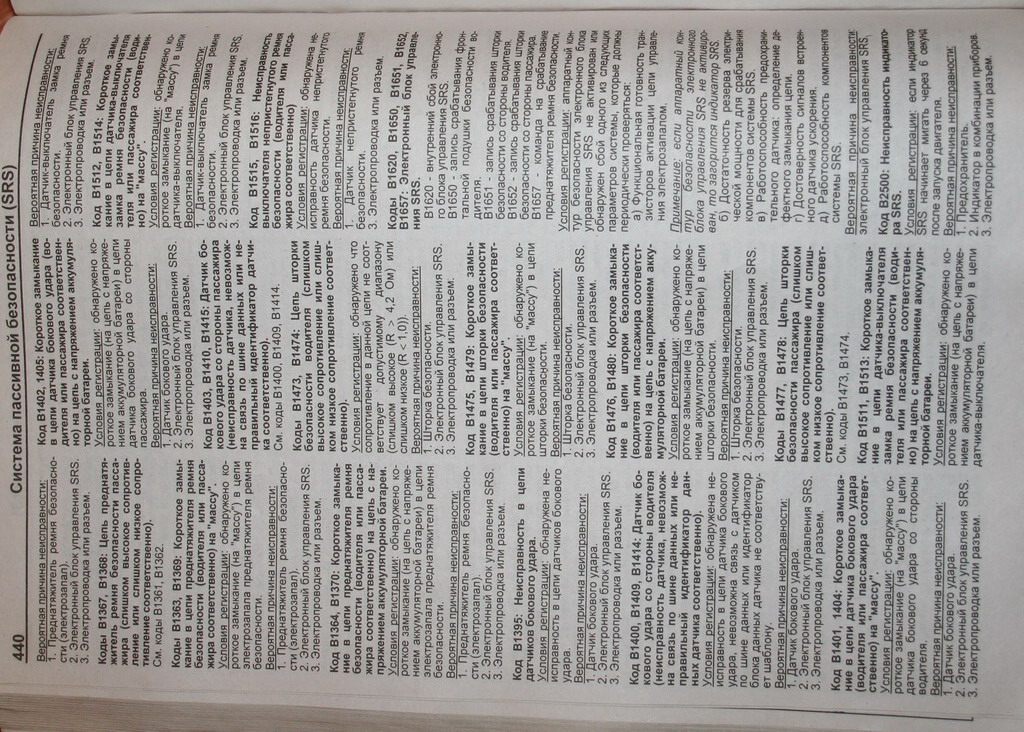

ну типа вот "полное" (всё что в книге) описание.
