ЭБУ полного привода (ECU 4WD)

Сообщение Dima79 » 19 мар 2018, 14:03

Может кто точно знает, где он на FL находится и как добраться?
Аватара пользователя
Dima79


Сообщения: 1057
Зарегистрирован: 18 ноя 2014, 21:17
Благодарил (а): 10 раз.
Поблагодарили: 108 раз.
Автомобиль: Sorento XM F/L, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2014
Доп. информация: ADACT stage1-egr

Re: ЭБУ полного привода ( ECU 4WD )

Сообщение paaltel » 19 мар 2018, 16:37

Он с коробочными мозгами не заодно?
paaltel


Сообщения: 1577
Зарегистрирован: 06 окт 2012, 10:15
Откуда: Воронеж
Благодарил (а): 707 раз.
Поблагодарили: 237 раз.
Имя: Павел
Автомобиль: Sorento XM F/L, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2015

Re: ЭБУ полного привода ( ECU 4WD )

Сообщение Dima79 » 19 мар 2018, 16:45

Вроде идет отдельным блоком, есть подозрение, что за левой обшивкой багажника стоит, но не хочется просто так разбирать.
Аватара пользователя
Dima79


Сообщения: 1057
Зарегистрирован: 18 ноя 2014, 21:17
Благодарил (а): 10 раз.
Поблагодарили: 108 раз.
Автомобиль: Sorento XM F/L, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2014
Доп. информация: ADACT stage1-egr

Re: ЭБУ полного привода ( ECU 4WD )

Сообщение mikhail59 » 19 мар 2018, 17:58

Dima79
Это по Санте, наверное здесь так же.



mikhail59


Сообщения: 722
Зарегистрирован: 06 фев 2016, 18:26
Откуда: Москва
Благодарил (а): 119 раз.
Поблагодарили: 105 раз.
Имя: Михаил
Автомобиль: Sorento XM F/L, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2015
Доп. информация: другая машина (МПС-4)

Re: ЭБУ полного привода ( ECU 4WD )

Сообщение Dima79 » 19 мар 2018, 18:41

это видел, в том то и дело - нету его там! всё облазил, даже обшивку возле ноги водителя снял, нету.
Аватара пользователя
Dima79


Сообщения: 1057
Зарегистрирован: 18 ноя 2014, 21:17
Благодарил (а): 10 раз.
Поблагодарили: 108 раз.
Автомобиль: Sorento XM F/L, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2014
Доп. информация: ADACT stage1-egr

Re: ЭБУ полного привода ( ECU 4WD )

Сообщение mikhail59 » 19 мар 2018, 19:57

Dima79 писал(а):даже обшивку возле ноги водителя снял

По каталогу, он похоже рядом с мозгами АКПП, возле ручки откр. капота https://clck.ru/D2HQt , отпишись если найдёшь.
mikhail59


Сообщения: 722
Зарегистрирован: 06 фев 2016, 18:26
Откуда: Москва
Благодарил (а): 119 раз.
Поблагодарили: 105 раз.
Имя: Михаил
Автомобиль: Sorento XM F/L, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2015
Доп. информация: другая машина (МПС-4)

Re: ЭБУ полного привода ( ECU 4WD )

Сообщение Dima79 » 19 мар 2018, 20:07

mikhail59 писал(а):он похоже рядом с мозгами АКПП, возле ручки откр. капота

нету его там, снимал я ручку, снимал накладку боковую, все мозги есть :) - коробки, усилителя, адаптивных фар, а 4WD там нету...
блин, похоже и сзади не факт, что есть, судя по этой фотке

Добавлено через 40 минут 23 секунды:
а на этой фотке справа вверху чёрная коробка - похоже он?
Аватара пользователя
Dima79


Сообщения: 1057
Зарегистрирован: 18 ноя 2014, 21:17
Благодарил (а): 10 раз.
Поблагодарили: 108 раз.
Автомобиль: Sorento XM F/L, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2014
Доп. информация: ADACT stage1-egr

Re: ЭБУ полного привода ( ECU 4WD )

Сообщение Вован74 » 19 мар 2018, 22:23

На дорестайле Тема: Блок управления полным приводом
На наших уточню завтра, как до дома доберусь.

Добавлено через 15 часов 44 минуты 9 секунд:

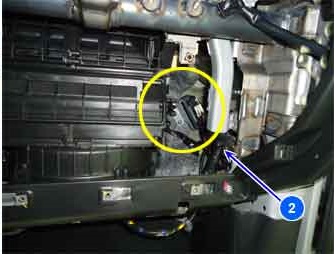

Посмотрел, находиться там же за бардачком, справа от вентилятора печки.


Добавлено через 5 минут 31 секунду:

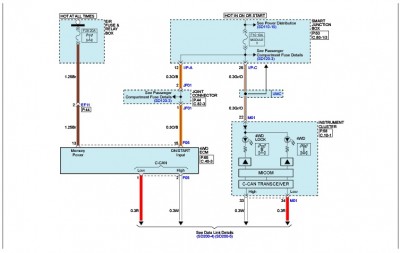

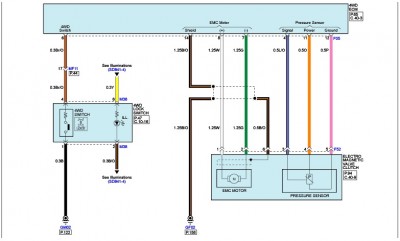

Схема:
0001 4wd.jpg

0002 4wd.jpg
Аватара пользователя
Вован74


Сообщения: 423
Зарегистрирован: 18 авг 2013, 21:25
Откуда: М.О. Люберцы
Благодарил (а): 30 раз.
Поблагодарили: 121 раз.
Имя: Владимир
Автомобиль: Другая машина
Год выпуска: Другое

Re: ЭБУ полного привода (ECU 4WD)

Сообщение Dima79 » 21 мар 2018, 11:11

Нашел, не совсем там, но в районе бардачка.. ну и засунули кореяки его..
ECU 4WD 954473B400

https://photos.app.goo.gl/S9tpO2AdEsw41voA3

Снять бардачек, открутить щиток под бардачком (два самореза), снять накладку порога, снять боковую накладку у правой ноги пассажира, смотреть снизу при хорошем свете, добраться до разъема не сложно... Кстати сделал себе отключаемый кнопкой полный привод...

Тема: Отключение полного привода (принудительное, кнопкой)
Аватара пользователя
Dima79


Сообщения: 1057
Зарегистрирован: 18 ноя 2014, 21:17
Благодарил (а): 10 раз.
Поблагодарили: 108 раз.
Автомобиль: Sorento XM F/L, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2014
Доп. информация: ADACT stage1-egr

Re: ЭБУ полного привода (ECU 4WD)

Сообщение Нашел » 21 апр 2018, 00:13

Dima79 , а если свободной группой контактов мощного выключателя переводить напряжение для двигателя на какое-нибудь мощное сопротивление , то ошибки не будет , а переключатся можно будет прямо на ходу .
Правда для этого нужно , что бы второй провод двигателя был на массу .
Нашел


Сообщения: 526
Зарегистрирован: 18 дек 2017, 20:49
Откуда: Россия
Благодарил (а): 26 раз.
Поблагодарили: 22 раз.
Автомобиль: Sorento XM F/L, 2.4 (174 л/с), 4WD, MT
Год выпуска: 2013

Re: ЭБУ полного привода (ECU 4WD)

Сообщение mikhail59 » 21 апр 2018, 00:44

Нашел
Там и так нет никаких ошибок, если перед запуском (тестированием) доп. выключатель был включен и насос подключается и отключается на ходу, ошибка горит и нет подкл. насоса при движении, если выключатель был выключен до сканирования, но это даже скорее удобно-сигнализация откл. муфты.
Чтобы этого не было, надо отключать схему муфты от сканирования перед запуском двигателя, смысла в этом нет.
Попробовал большие бордюры с остановкой, прямо и по диагонали-нормально, без напряга.
Поставил вторую кнопку П/П-700р., левее основной (Дима номер выкладывал), от неё плюс на пятиконтактное/нормально замкнутое реле, кнопку нажали, она с фиксацией, плюс пошёл на катушку реле-провод питания муфты разомкнулся , я размыкаю минус (без разницы), позже поставлю светодиод в кнопку, место есть, хотя и так видно что она нажата и значок отказа П/П горит.
mikhail59


Сообщения: 722
Зарегистрирован: 06 фев 2016, 18:26
Откуда: Москва
Благодарил (а): 119 раз.
Поблагодарили: 105 раз.
Имя: Михаил
Автомобиль: Sorento XM F/L, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2015
Доп. информация: другая машина (МПС-4)

Re: ЭБУ полного привода (ECU 4WD)

Сообщение Dima79 » 21 апр 2018, 07:06

Нашел писал(а):то ошибки не будет , а переключатся можно будет прямо на ходу .

Воспринимай эту лампочку на приборке не как ошибку, а как индикатор отсутствия полного привода, это достаточно важно понимать, ведь поведение машины все же меняется... Отключение на ходу - а зачем??? Часто бывают неспрогнозировпнные ситуации, когда ну прям нет 5секунд на перезапуск двигателя? Сомневаюсь.
Аватара пользователя
Dima79


Сообщения: 1057
Зарегистрирован: 18 ноя 2014, 21:17
Благодарил (а): 10 раз.
Поблагодарили: 108 раз.
Автомобиль: Sorento XM F/L, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2014
Доп. информация: ADACT stage1-egr

Re: ЭБУ полного привода (ECU 4WD)

Сообщение Нашел » 21 апр 2018, 11:54

mikhail59 писал(а):Попробовал большие бордюры с остановкой, прямо и по диагонали-нормально, без напряга.


Я к тому написал , что 4х4 работает и без пробуксовки .
И всё-такие выключение по высокому току как-то ....
Вот бы управляющий провод найти , что бы силовую цепь не трогать .

И еще парни , у меня тут тема есть , где я рассказываю , как пару раз после мойки на морозе тухла панель и ни один прибор не работал . Пару дней высыхало и всё включалось.
Если у вас схемы есть , посмотрите откуда идет питание на последнюю , ну реально программный сбой , а где искать эти 5в не знаю .
Нашел


Сообщения: 526
Зарегистрирован: 18 дек 2017, 20:49
Откуда: Россия
Благодарил (а): 26 раз.
Поблагодарили: 22 раз.
Автомобиль: Sorento XM F/L, 2.4 (174 л/с), 4WD, MT
Год выпуска: 2013

Re: ЭБУ полного привода (ECU 4WD)

Сообщение mikhail59 » 21 апр 2018, 13:19

Нашел
Обратись в личку Тема: Электрические схемы Sorento XM F/L , он мне в прошлом году помог со схемами.
mikhail59


Сообщения: 722
Зарегистрирован: 06 фев 2016, 18:26
Откуда: Москва
Благодарил (а): 119 раз.
Поблагодарили: 105 раз.
Имя: Михаил
Автомобиль: Sorento XM F/L, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2015
Доп. информация: другая машина (МПС-4)

Re: ЭБУ полного привода (ECU 4WD)

Сообщение Dima79 » 21 апр 2018, 14:22

Нашел писал(а):Вот бы управляющий провод найти , что бы силовую цепь не трогать .

нет никаких проводов управляющих :) как только мы вмешиваемся в ЭБУ ПП - вылазят ошибки, отключается ЕСП...
это уже надо перепрошивать ЭБУ ПП или двигателя, в принципе, для тех, кто правит дампы, делает сам чипы, имеет спец. оборудование, это сделать можно.
Аватара пользователя
Dima79


Сообщения: 1057
Зарегистрирован: 18 ноя 2014, 21:17
Благодарил (а): 10 раз.
Поблагодарили: 108 раз.
Автомобиль: Sorento XM F/L, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2014
Доп. информация: ADACT stage1-egr
