Реле включения противотуманок и дальнего света

Особенности устройства и эксплуатации электрической части автомобилей KIA SORENTO XM (2009MY)

Реле включения противотуманок и дальнего света

Сообщение Locke676 » 29 мар 2013, 15:48

Форумчане!
у меня кореец, надписи все иероглифами, никак не могу разобраться:(
подскажите какие именно реле отвечают за противотуманки и за дальний свет, если можно картинками или фотками. Заранее большое спасибо!
More guns, less crime
Продаю квартиру 2 комнаты, СЗАО, Митино
Аватара пользователя
Locke676


Сообщения: 207
Зарегистрирован: 27 июн 2011, 17:01
Откуда: Москва
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Имя: Вадим
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT, 7 мест
Год выпуска: 2011
Доп. информация: LIMITED

Re: реле включения противотуманок и дальнего света

Сообщение operator » 29 мар 2013, 18:57

Реле или предохранители?

Если предохранители, см. руководство по эксплуатации, стр. 7/70
Тема: Руководство по эксплуатации на Новый SORENTO

Если, все таки реле, есть в наличиии только такие схемы:

Добавлено:
Не хочет, почему то PDF-й файл присоеденять. Ни в теме, ни в личку. Может слишком большой.

Добавлено:
:Yahoo!: Разделил на части:
Вложения
Передние фары.pdf
(773.08 КБ) Скачиваний: 548
Освещение.pdf
(830.91 КБ) Скачиваний: 1663
Рассуждай токмо о том, о чем понятия твои тебе сие дозволяют ... (Козьма Прутков)
Аватара пользователя
operator

Модератор

Сообщения: 7340
Зарегистрирован: 26 окт 2010, 17:35
Благодарил (а): 626 раз.
Поблагодарили: 1657 раз.
Имя: Сергей
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2010

Re: реле включения противотуманок и дальнего света

Сообщение Locke676 » 31 мар 2013, 17:58

operator писал(а):Если, все таки реле

именно реле, спасибо за схемы - буду изучать.

сфоткал блок реле и предохранителей под капотом, никак не могу определиться с правильной релюшкой:
Вложения

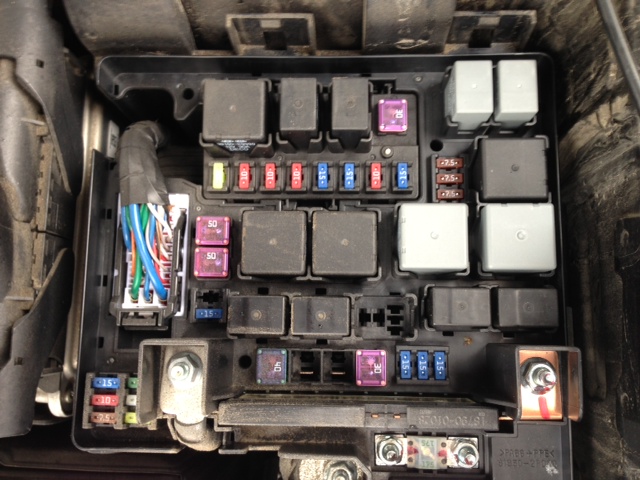

Блок реле и предохранителей под капотом.JPG
Блок реле и предохранителей под капотом
Крышка блока реле и предохранителей.JPG
Крышка блока реле и предохранителей под капотом
More guns, less crime
Продаю квартиру 2 комнаты, СЗАО, Митино
Аватара пользователя
Locke676


Сообщения: 207
Зарегистрирован: 27 июн 2011, 17:01
Откуда: Москва
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Имя: Вадим
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT, 7 мест
Год выпуска: 2011
Доп. информация: LIMITED

Re: реле включения противотуманок и дальнего света

Сообщение operator » 31 мар 2013, 20:37

Если вопрос в надписях на этой крышке, то это не проблема. Завтра сделаю фото и выложу.
Рассуждай токмо о том, о чем понятия твои тебе сие дозволяют ... (Козьма Прутков)
Аватара пользователя
operator

Модератор

Сообщения: 7340
Зарегистрирован: 26 окт 2010, 17:35
Благодарил (а): 626 раз.
Поблагодарили: 1657 раз.
Имя: Сергей
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2010

Re: реле включения противотуманок и дальнего света

Сообщение Locke676 » 02 апр 2013, 09:41

operator писал(а):Завтра сделаю фото и выложу

да, спасибо.
думаю этого будет достаточно, блок должен быть идентичен
More guns, less crime
Продаю квартиру 2 комнаты, СЗАО, Митино
Аватара пользователя
Locke676


Сообщения: 207
Зарегистрирован: 27 июн 2011, 17:01
Откуда: Москва
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Имя: Вадим
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT, 7 мест
Год выпуска: 2011
Доп. информация: LIMITED

Re: реле включения противотуманок и дальнего света

Сообщение operator » 02 апр 2013, 10:37

Вадим!
:Yahoo!:
Поиск рулит!!!
Блок реле и предохранителей Kia Sorento XM (2009+). Описание предохранителей и реле
Вложения

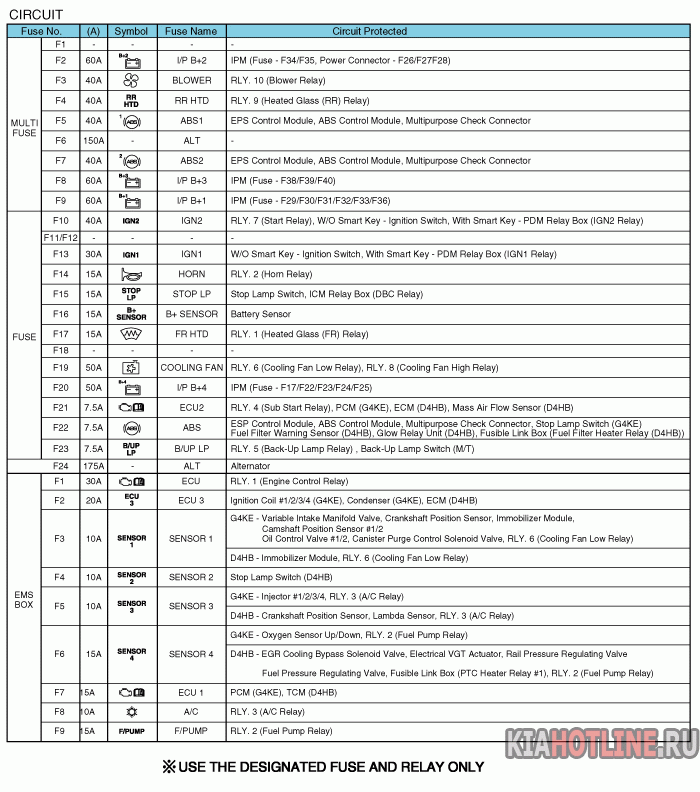

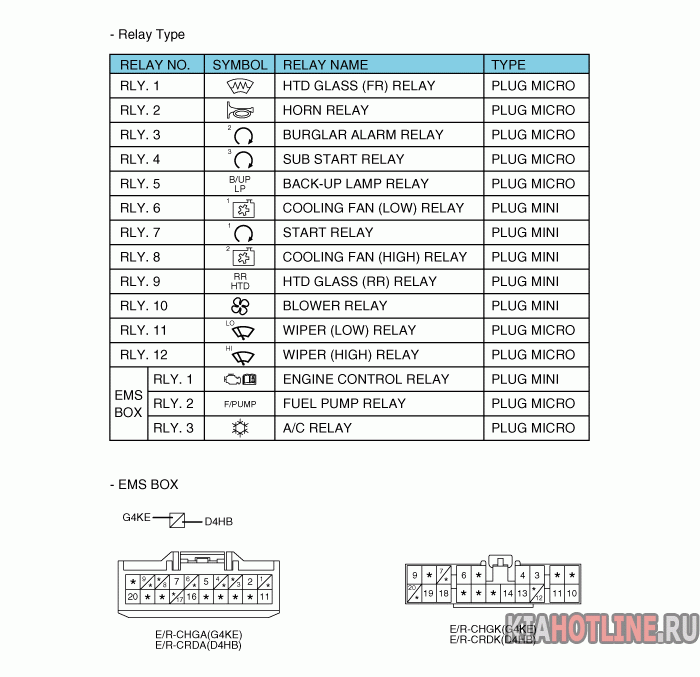

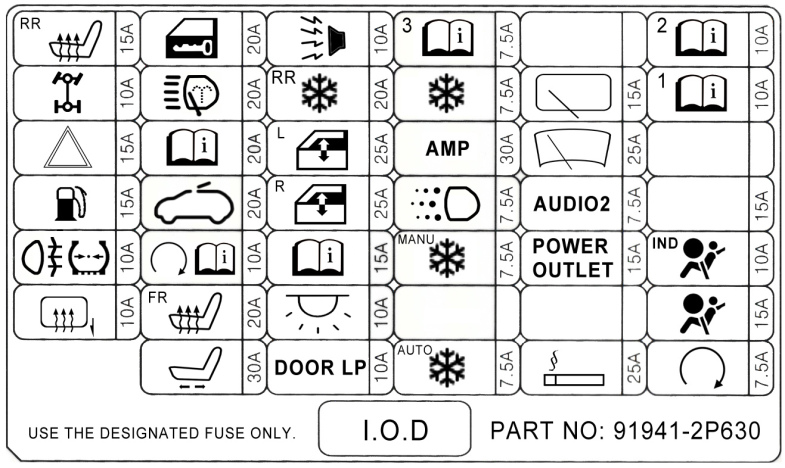

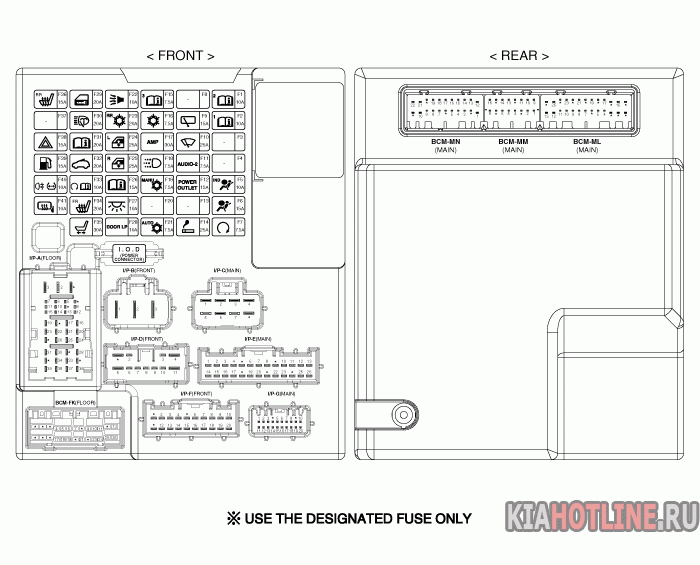

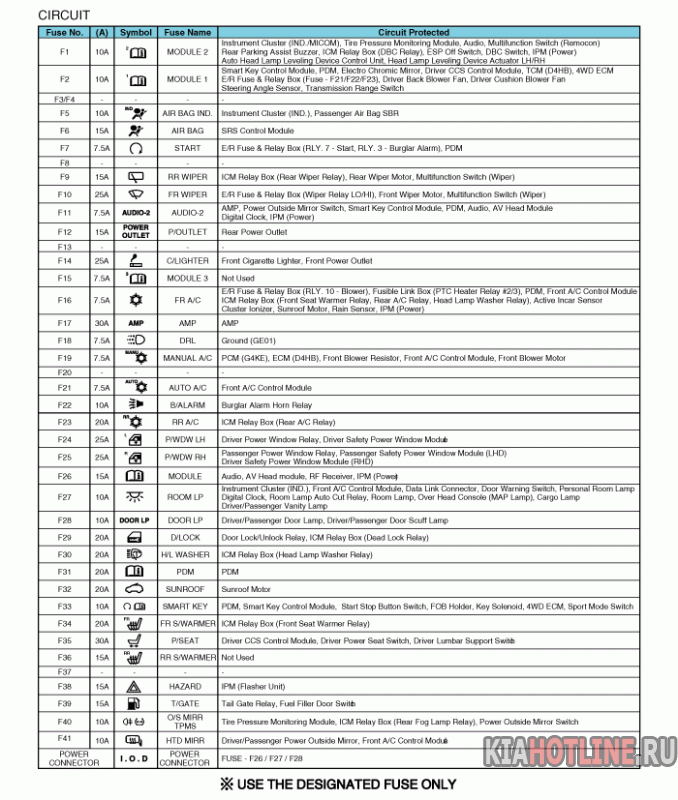

Блок реле и предохранителей 1.gif
Блок реле и предохранителей 2.gif
Блок реле и предохранителей 3.gif
Блок реле и предохранителей 4.gif
Блок реле и предохранителей 5.gif
Блок реле и предохранителей 6.gif
Блок реле и предохранителей 7.jpg
Рассуждай токмо о том, о чем понятия твои тебе сие дозволяют ... (Козьма Прутков)
Аватара пользователя
operator

Модератор

Сообщения: 7340
Зарегистрирован: 26 окт 2010, 17:35
Благодарил (а): 626 раз.
Поблагодарили: 1657 раз.
Имя: Сергей
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2010

Re: реле включения противотуманок и дальнего света

Сообщение Locke676 » 02 апр 2013, 16:46

operator писал(а):Поиск рулит!!!

теперь буду пользоваться kiahotline, спб!

либо современные авто стали такими сложными, либо я туплю... но не могу найти реле и предохранители отвечающие за дальний свет и противотуманки.
посмотрел в мануале - скрывается за названием какой-нибудь англоязычной абревиатуры?
More guns, less crime
Продаю квартиру 2 комнаты, СЗАО, Митино
Аватара пользователя
Locke676


Сообщения: 207
Зарегистрирован: 27 июн 2011, 17:01
Откуда: Москва
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Имя: Вадим
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT, 7 мест
Год выпуска: 2011
Доп. информация: LIMITED

Re: реле включения противотуманок и дальнего света

Сообщение operator » 12 апр 2013, 12:39

Как успехи? Разобрался?
Рассуждай токмо о том, о чем понятия твои тебе сие дозволяют ... (Козьма Прутков)
Аватара пользователя
operator

Модератор

Сообщения: 7340
Зарегистрирован: 26 окт 2010, 17:35
Благодарил (а): 626 раз.
Поблагодарили: 1657 раз.
Имя: Сергей
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2010

Re: реле включения противотуманок и дальнего света

Сообщение Locke676 » 12 апр 2013, 15:44

operator писал(а):Разобрался?

скорее разобрался, чем нет. Но результат отрицательный.
Я не нашел реле, которое отвечает за включение противотуманок. Похоже, что его нет. Реализован какой-то другой принцип.

Собственно вся затея ради включения противотуманок без габаритов, т.е. светят как ДХО, при этом габариты выключены. Идея было подать плюс на контакт реле и задействовать штатвый выключатель. Идея подробно описана здесь для предыдущего Сорика: Тема: Противотуманки как дневные ходовые огни , но на нашем походу так не реализовать.

Может какие еще есть идеи?
More guns, less crime
Продаю квартиру 2 комнаты, СЗАО, Митино
Аватара пользователя
Locke676


Сообщения: 207
Зарегистрирован: 27 июн 2011, 17:01
Откуда: Москва
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Имя: Вадим
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT, 7 мест
Год выпуска: 2011
Доп. информация: LIMITED

Re: реле включения противотуманок и дальнего света

Сообщение Владимирыч » 12 апр 2013, 17:30

Locke676 писал(а):скорее разобрался, чем нет. Но результат отрицательный.Я не нашел реле, которое отвечает за включение противотуманок. Похоже, что его нет. Реализован какой-то другой принцип.Собственно вся затея ради включения противотуманок без габаритов, т.е. светят как ДХО, при этом габариты выключены. Идея было подать плюс на контакт реле и задействовать штатвый выключатель.

Спороси у Алексей Омск он знает как. и схема есть.
Аватара пользователя
Владимирыч


Сообщения: 618
Зарегистрирован: 27 июн 2010, 00:48
Откуда: Ярославль
Благодарил (а): 12 раз.
Поблагодарили: 16 раз.
Имя: Илья
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2010
Доп. информация: Bright Silver,
чипован Paulus, Пружины H&R (VladSprings снял), амо сзади - Koni 8240-1215

Re: реле включения противотуманок и дальнего света

Сообщение Aigis » 12 апр 2013, 19:32

Аватара пользователя
Aigis


Сообщения: 253
Зарегистрирован: 07 сен 2009, 09:38
Откуда: Санкт-Петербург
Благодарил (а): 0 раз.
Поблагодарили: 4 раз.
Имя: Андрей
Автомобиль: Sorento UM, 2.2TD (200 л/с), 4WD, AT, 7 мест
Год выпуска: 2016
Доп. информация: Сейчас: репрог от Кстовчанин.
Ранее: ХМ, 2.2TD (CSS Performance + H&R + BILSTEIN B6 + УГК "ПОЛИГОН"),4WD

Re: Реле включения противотуманок и дальнего света

Сообщение Locke676 » 15 апр 2013, 11:03

Владимирыч писал(а):Спороси у Алексей Омск он знает как

да, спасибо, спрашивал уже: Тема: Светодиодная подсветка передних фар
но схема Алексея сложновата для реализации моими руками, знаний в области электрики не хватает :(
More guns, less crime
Продаю квартиру 2 комнаты, СЗАО, Митино
Аватара пользователя
Locke676


Сообщения: 207
Зарегистрирован: 27 июн 2011, 17:01
Откуда: Москва
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Имя: Вадим
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT, 7 мест
Год выпуска: 2011
Доп. информация: LIMITED

Re: реле включения противотуманок и дальнего света

Сообщение dtron » 22 ноя 2013, 06:18

operator писал(а):Вадим!
:Yahoo!:
Поиск рулит!!!
Блок реле и предохранителей Kia Sorento XM (2009+). Описание предохранителей и реле

Доброго времени суток. У меня есть небольшой вопрос. А можно на представленных "картинках" показать защитное реле отвечающее за ближний свет. За ранее спасибо.

Добавлено через 1 день 6 часов 31 минуту 59 секунд:
Владимирыч писал(а):
Locke676 писал(а):скорее разобрался, чем нет. Но результат отрицательный.Я не нашел реле, которое отвечает за включение противотуманок. Похоже, что его нет. Реализован какой-то другой принцип.Собственно вся затея ради включения противотуманок без габаритов, т.е. светят как ДХО, при этом габариты выключены. Идея было подать плюс на контакт реле и задействовать штатвый выключатель.

Спороси у Алексей Омск он знает как. и схема есть.

Доброго времени суток. Блуждал по форуму в поисках как устроен ближний свет в Соренто. Если не затруднит ответить. У меня такой вопрос так называемое псевдо реле отвечающее за включение ближнего и дальнего света. Физически это один блок или это вообще тот блок что в салоне в районе левой ноги водителя. Заранее спасибо за ответ.
dtron


Сообщения: 3
Зарегистрирован: 15 авг 2012, 21:45
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Сергей
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2012

Re: Реле включения противотуманок и дальнего света

Сообщение Алексей Омск » 23 ноя 2013, 13:24

Увы. Нет не предохранителей не реле на наших машинах.Стоит блок электронный по защите и включению.
Аватара пользователя
Алексей Омск


Сообщения: 3110
Зарегистрирован: 04 дек 2010, 19:57
Откуда: омск
Благодарил (а): 0 раз.
Поблагодарили: 79 раз.
Имя: Алексей
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2010
Доп. информация: Цвет бежевый,люкс.Пружины по кругу ХеР +25. Задние амо кони 8240-1215 Передние 8641-1480 Масло в движке RAVENOL SFE 5W-20

Re: Реле включения противотуманок и дальнего света

Сообщение dtron » 23 ноя 2013, 17:21

Алексей Омск писал(а):Увы. Нет не предохранителей не реле на наших машинах.Стоит блок электронный по защите и включению.

Спасибо за ответ. Получается пропал ближний свет а менять целиком блок?
dtron


Сообщения: 3
Зарегистрирован: 15 авг 2012, 21:45
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Сергей
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2012
