Магнитола ТС-6023 (RedPower 8923 KIA) 2 DIN

[Gurich]

Оригинальное сообщение:

(+/-)

Привет!
http://www.trendcar.ru/product/multimed ... a-tc-6023/



Краткое описание:

Сенсорный экран 6.5 дюймов TFT LCD
USB выход для MP3/MP4/WMA/AVI/JPEG файлов
SD Card вход для MP3/MP4/WMA/AVI/JPEG форматов
Воспроизведение DVD/VCD/CD/MP3/MPEG4/CD-R/WMA/JPEG формат дисков
Прекрасное решение для системы звучания 5.1
Встроенный ТВ-тюнер
Радио 18FM & 12AM каналов
GPS навигатор
Цветовая видео система PAL/NTSC/SECAM
1 канал Aux Audio & Video входы для PlayStation...
1 канал Aux Audio & Video выходы
Переключение дисплея на камеру заднего вида
Пульт управления
Просмотр графических рисунков
Встроенный Bluetooth, простые функции или прием звонков
Возможность разговора во время навигации или прослушивания музыки/радио
Встроенный микрофон для голосовой связи
Эквалайзер : Rock/Flat/Pops/Classical
4 степени настройки дисплея : мягкий/яркость/нормальный/по умолчанию
Возможность отключения дисплея во время езды, чтобы не отвлекал.
Отключение звука при входящем звонке

Цена: 23000 руб

Замечание от модератора: ShineOn Напоминаю, что у нас есть п.11 "Правил форума", запрещающий публикаю ссылок на внешний ресурс без комментариев. Комментарии добавил сам.

Консолидированная информация по материалам темы (Спасибо Константину, aka Cons)

Магнитола ТС-8923 (RedPower 8946 KIA)


http://timelesslong.cn/Simplified/Produ ... &SortID=63
Краткое описание:

(+/-)

Сенсорный экран 6.5 дюймов TFT LCD
USB выход для MP3/MP4/WMA/AVI/JPEG файлов
SD Card вход для MP3/MP4/WMA/AVI/JPEG форматов
Воспроизведение DVD/VCD/CD/MP3/MPEG4/CD-R/WMA/JPEG дисков
Встроенный ТВ-тюнерРадио 18FM & 12AM каналов
GPS навигатор
Возможность подключения IPOD
Цветовая видео система PAL/NTSC/SECAM1
канал Aux Audio & Video
Aux Audio & Video выходы
Переключение дисплея на камеру заднего вида
Пульт управленияПросмотр графических рисунков
Встроенная память на 6 CD дисков
Встроенный Bluetooth, простые функции или прием звонков
Возможность разговора во время навигации или прослушивания музыки/радио
Встроенный микрофон для голосовой связи
Эквалайзер : Rock/Flat/Pops/Classical
4 степени настройки дисплея : мягкий/яркость/нормальный/по умолчанию
Подключение к кнопкам на руле
Возможность отключения дисплея во время езды, чтобы не отвлекал.
Отключение звука при входящем звонке

Заказать можно напрямую от производителя
Контакты производителя Andy tlongsales2@gmail.com Общение на английском языке.
Стоимость у производителя 240$. Доставка 120$.
Фотографии установленных магнитол в Соренто:
Дорестайл: Тема: Магнитола ТС-6023 (RedPower 8923 KIA) 2 DIN, Сообщение #329220, Автор: Комбриг
Рестайл: Тема: Магнитола ТС-6023 (RedPower 8923 KIA) 2 DIN, Сообщение #321056, Автор: ALG
Отчет об установке от VladD Тема: Магнитола ТС-6023 (RedPower 8923 KIA) 2 DIN, Сообщение #834294, Автор: VladD
Также в рестайл возможна такая установка Тема: Магнитола ТС-6023 (RedPower 8923 KIA) 2 DIN, Сообщение #498779, Автор: fomin_ka, чтобы сделать как на первом фото требуется Тема: Магнитола ТС-6023 (RedPower 8923 KIA) 2 DIN, Сообщение #528114, Автор: stover
Параметры навигационной части: WinCE6, Com2, скорость порта 9600, разрешение 800х480, Nandflash.
Подключение кнопок на руле: Тема: Кнопки управления магнитолой на руле, Сообщение #499168, Автор: Cons
Настройка кнопок на руле: Тема: Магнитола ТС-6023 (RedPower 8923 KIA) 2 DIN, Сообщение #542416, Автор: Cons

[stover]

А то у меня такая же проблема - в ту рамку ,что стоит сейчас запихивается ну очень не красиво.

8 4760 3E 6009W Панель аудиосистемы
93712-3E520 Панель выключателей
для идеальной инсталляции нужно докупать эти детали.

по поводу монтажа - на магнитоле все написано, это раз.
по поводу дополнительной не подключенной фишки - не разбирался, хотя есть такая-же.

на кларионе есть описание разводки - основные провода переставь в соответствующие разъемы новой магнитолы.
управление с руля отлично подключается. куда - написано на магнитоле.

back - я подключил только после инсталляции камеры заднего вида - к источнику, где появляется напряжение при включении заднего хода, чтобы автоматом происходило переключение на камеру.

[Slav000]

В режиме GPS пластмассовая рамка закрывает изображение на мониторе по 1-2 миллиметров с каждого края. Если двигать изображение в настройках, чтобы было видно полностью одну сторону, то вторая уезжает под рамку миллиметра на 2. Согласитесь, что это нехорошо. Особенно наглядно это видно в TotalCommander, когда становится проблемно нажать на крестик закрытия окна, или на полосу прокрутки.
Да и в навигации, края изображений кнопок и надписи скрываются под рамкой.
Скажите, а это только у меня одного наблюдается такой недостаток? или никто не обращал внимания?
Есть ли какое-то разумное решение этой проблемы, кроме отпиливания рамки? Писал китайцам, они не видят этой проблемы и говорят, что всё у них нормально.
Было предположение, что это можно попытаться вылечить перепрошивкой другой-не родной, ну вроде как драйвера видео там другие, вдруг поможет.
Перепрошил - не помогло, всё точно так же.
Есть у людей устройства, и вроде как на таком же модуле, как у нас (N117_NOWADA), где в настройках экрана кроме яркости и калибровки есть доп. меню (Adjust Size) по изменению размера изображения для подгонки под видимую площадь экрана. Но ни источника такой прошивки, ни какой-то программы с такой функцией не нашёл .
Может, есть гуру программирования, которые смогут написать тулзу под WinCE, чтобы это реализовать?

[14kgd]

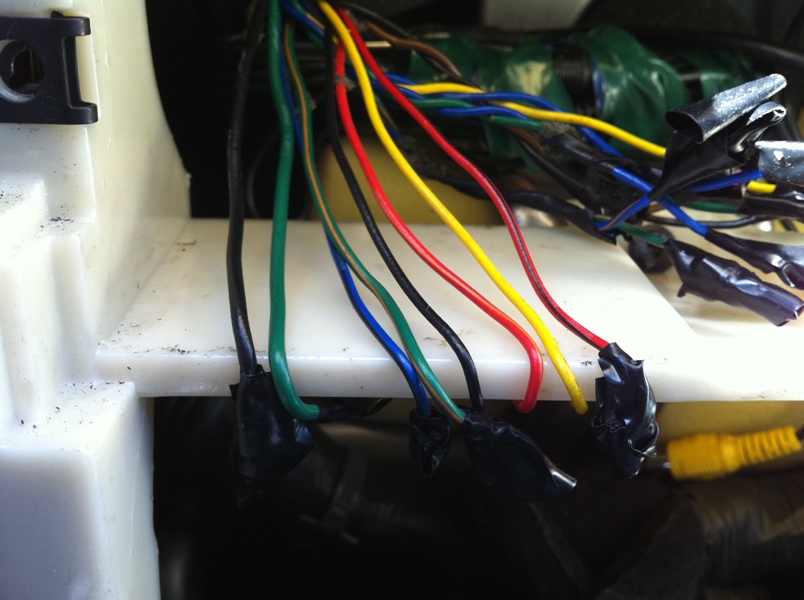

С подключением со "стороны" магнитолы всё очень понятно.Не понятно со "стороны" машины.Есть только торчащие из машины провода(фотку кину вечером):
-потолще - чёрный ; зелёный
-потоньше - жёлтый ; красный(с какой то розовой или оранжевой полосой) ;красный с чёрной полосой ; чёрный ; зелёный с коричневой полосой ; синий с чёрной полосой .
Итого - 8 шт.
Есть ещё 8 шт. , на колонки(это я знаю какие).
Вопрос - какого цвета провод машины за что отвечает.
Если можно,мне тупому,напишите например так:
- зелёный (толстый) - +12V
- чёрный (толстый) - GND .... ну и так далее.
Не сердитесь - я просто совсем не электрик.
Кстати по поводу управления на руле . Какие провода выходят из машины?
Какие и куда входят в магнитолу я знаю.
Камера у меня стоит.Запитана от фонаря з/х ,провод видеосигнала протянут.Где впереди , поближе, подсоединить BACK ?
Большую рамку заказал без проблем 1700р. - 10дней.
А вот со второй позицией (93712-3E520 Панель выключателей)- проблем! Кто то вообще не берётся за заказ( например EXIST) , а другие говорят 2-3 месяца!
Как быть?
Может кто знает где купить побыстрее?
Заранее ВСЕМ Благодарен!
Надеюсь на понимание!

[Cons]

Здесь всё есть Тема: Снятие/установка магнитолы+распиновка разъёма магнитолы пользуйся поиском

[14kgd]

Здесь всё есть Тема: Снятие/установка магнитолы+распиновка разъёма магнитолы пользуйся поиском

За ссылку - огромное спасибо!Прочитал все 8 страниц.
Но к сожалению так и не нашёл ответ про : "Остальные на средней части разъема- черный тонкий, красный/оранжевый, желтый, красный/черный ..."
А для меня это важно.
Есть хорошая картинка с полной распиновкой,но там не указан цвет проводов ,а у меня нет НИКАКОГО разъёма.Только провода

[ansuome]

Ну во-первых попарно свитые провода - динамики.
их четыре пары.
Лев Передний - Черный, коричнево/белый
Прав Передний - Синий/оранжевая полоса, зеленый.оранжевая полоса
Лев Задний - Синий/белая полоса, Зеленый/черная полоса
Прав Задний - Желтый/черная полоса, синий

Далее -
Зеленый/белая полоса - постоянный +12Вольт (типа АКБ)
Зеленый/оранжевая полоса - На замок зажигания, +12В появляются только при включении зажигания (типа АСС)
Синий с полосой - выход +12В с Магнитолы на антену
Черный толстый - Масса
красный/черная полоса - появляется +12В при включении габаритов.
Красный/оранжевая полоса и черный тонкий - кнопки руля. (проверь тестером сопротивление на этих концах - при нажатии кнопок аудио с руля - будет меняться сопротивление с бесконечности до килоом)
желтый - появляется МАССА при включения света. Типа для магнитофонов, где реализована схема по негативному подключению подсветки

[14kgd]

Очень благодарен за инфу!

[Zauber]

Парни!
Подскажите, плз с подключениями к девайсу, рассматриваемому в топике, антенн радио и ТВ. У меня машина корейская с мультимедийным центром KIA 062-BLND.
Радиоантенна встроенная в заднее стекло, ТВ-антенна встроена в задние боковые стекла багажника. К стандартной голове 062-BLND никаких антенн не подведено. Согласно мануала к мультимедийной системе, обе антенны подведены к тюнеру, который стоит под правой обшивкой заднего колеса, а от него скорее всего A/V идет уже в линейном виде. Их разъемы там я еще не видел (разбирать надо). Скорее всего радиоантенна идет одним штекером, а ТВ наверняка двумя. Посмотрел в нете обратку головы RedPower 8923, она же RoadRover, она же Hualingan 8907. На всех на них имеется вход радио и вход ТВ антенн.
Вопрос само собой напрашивающийся. Кто нибудь адаптировал родные антенны (имеются в виду встроенные как у меня) к этим чудо-головам? И каким способом?
Просто у меня нехорошие предположения, что в родном тюнере KIA стоит система усиления слабого сигнала и при простом переподключении этих антенн качество сигнала будет паршивым (хуже чем в стоке) с чем естественно смириться никак.
Хотя с другой стороны родные антенны по смыслу их исполнения намного лучше того, что я видел на нашем рынке. Потому и думаю, как их задействовать.

[14kgd]

4 непонятки с моей магнитолой:
1. подсветка кнопок. только красная, переключается в последовательности - "красная, красная, пусто", то-ли светодиоды одинаковые впаяли, то-ли просто нет зеленой....

Андрей !Один вопросик. Вы "победили" красную подсветку кнопок?
А, то у меня такая же ерунда - подсветка только красная!
В меню настроек - цвет кнопок - горит серым/не регулируется
Ещё чего то не регулируется , тоже серое.( фотку выложу ).
Периодически меняет одну настройку кнопки на руле : вместо убавления громкости делает MUTE.
А так всё остальное вроде работает. А ещё не нашёл к чему на магнитоле подключить идущий из машины чисто ярко жёлтый проводок.
А приглушение яркости экрана и подсветки ,при включении габаритов , работает.
И кстати,как работает антенна? У меня выезжает при включении не только радио,а просто при включении головы.Даже если башка выключена , а я включил заднюю и пошла картинка с камеры ,то антенна выезжает,выключил з/х - убирается.Мне не нравится.

Добавлено через 2 часа 45 минут 55 секунд:

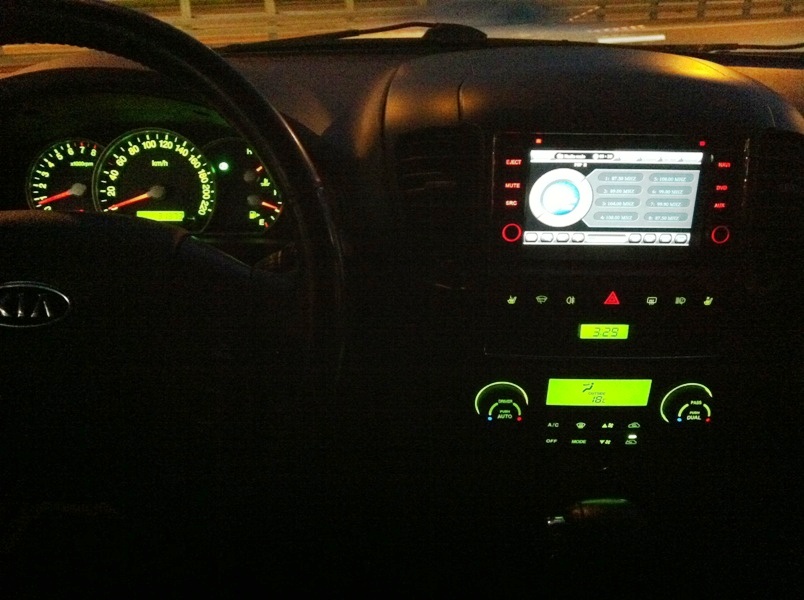

Вот так светится:

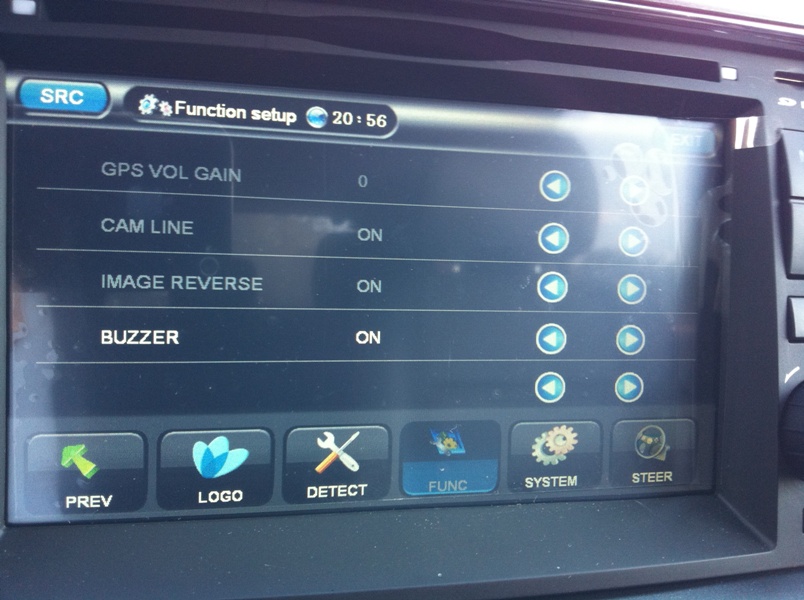

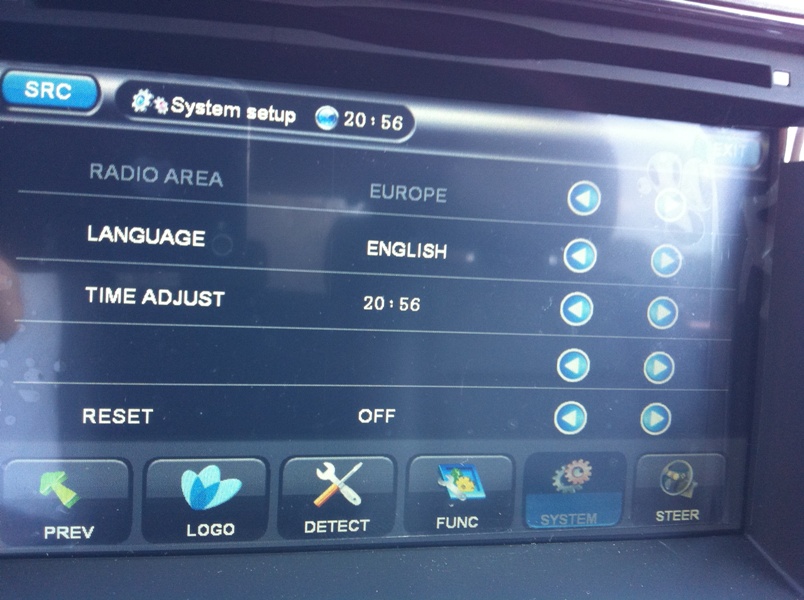

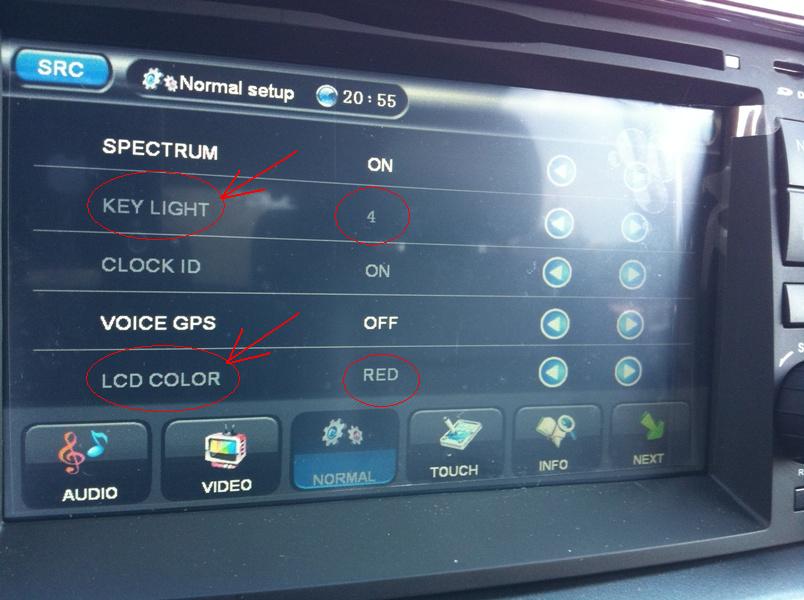

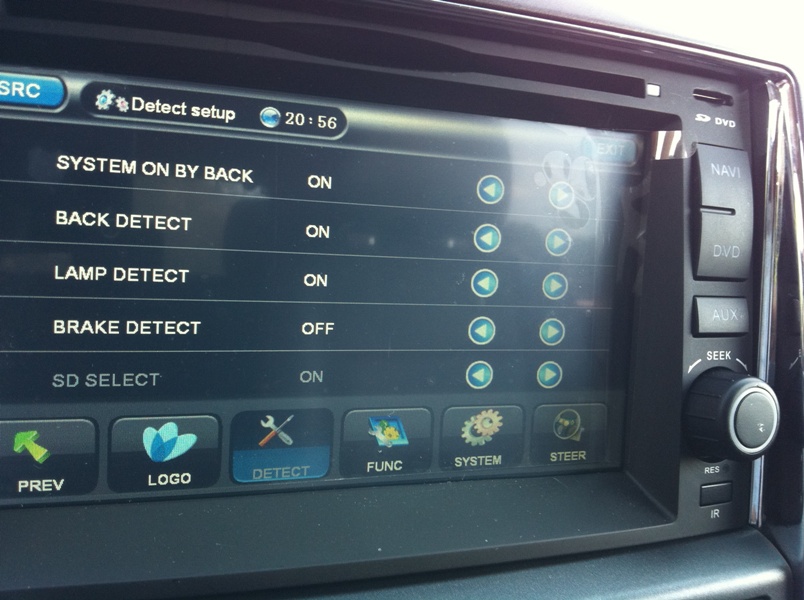

Вот так в меню:

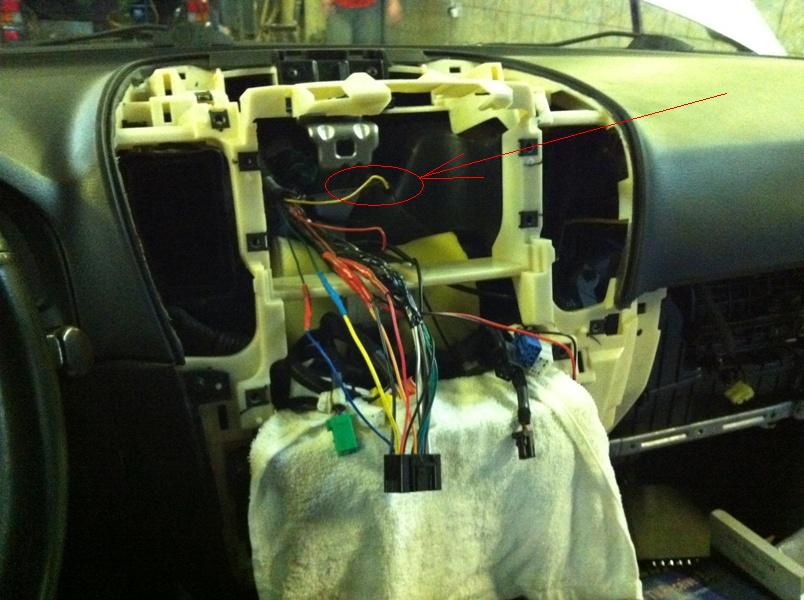

Вот злополучный проводок:

[Cons]

А, то у меня такая же ерунда - подсветка только красная!В меню настроек - цвет кнопок - горит серым/не регулируется

Не там ищешь. Выйди в главное меню и внизу справа будет пиктограмма как значек "Microsoft Office" на нее и жми.

Добавлено через 1 минуту 51 секунду:

идущий из машины чисто ярко жёлтый проводок.

желтый - появляется МАССА при включения света. Типа для магнитофонов, где реализована схема по негативному подключению подсветки

[14kgd]

Ув. Константин! А , что такое "негативное подключение подсветки" ? Я не прикалываюсь , а правда не знаю ! Да и на этом проводе " - " не появляется , а по моему есть всегда.Но может я чего не так прозвонил. Я не оч.хорош. электрик.

[ansuome]

Да, Костя правильно подсказал.

Добавлю от себя -
1. Кнопки у меня цвет меняют все, кроме кнопки питания - она всегда красная.
2. Желтый провод нам не нужен для данной головы.
3. У меня антенна не телескоп, просто штырь - поэтому с вопросом автовыезда ее не столкнулся. Скорее всего - это китайский прикол такой.
4. На счет смены функций кнопок - на форумах по электронике рекомендуют в цепь кнопок добавить резистор номиналом примерно 1 килоом. Это два проводка - идущие с кнопок - в любой из них надо врезать резистор - от себя скажу, что я этого не пробовал.

Негативное - это от слова МИНУС. т.е на этом проводе появляется масса при включении габаритов

[14kgd]

ОГРОМНОЕ человеческое СПАСИБО !!! Кнопки действительно засветились бледно зелёным светом ! Я тыркал в меню настроек по аналогии с такой же головой , которую ставил на SUZUKI Gr.Vitara .Там было три разных цвета и менялись они в меню настроек.
Андрей , Константин ! Ещё раз большое спасибо за дельные и оч. полезные подсказки ! Реально помогли!
А "пропадание" функции на кнопке руля не оч. напрягает , так ,как это не всегда (правда пока не понял логики в этих отказах).Если совсем достанет ,обязательно впаяю резистор. Желтый провод я тупо изолировал и закинул внутрь.
Осталось теперь только антенну простую подобрать - обычный штырь.

[Cons]

А "пропадание" функции на кнопке руля не оч. напрягает , так ,как это не всегда (правда пока не понял логики в этих отказах).Если совсем достанет ,обязательно впаяю резистор.

Попробуй воспользоваться пиктограммой MODE в режиме адаптации кнопок.

[14kgd]

Попробуй воспользоваться пиктограммой MODE в режиме адаптации кнопок.

Это как?
