Передние и задние проставки

Особенности устройства и эксплуатации элементов подвески и ходовой части автомобилей KIA SORENTO BL (2002..2009)

Передние и задние проставки

Сообщение Accent-58 » 23 апр 2009, 09:20

Чертеж проставок дорестайл и отчет по установке от accent
:arrow: Тема: Передние и задние проставки, Сообщение #1705640, Автор: Accent-58
:!: Чертеж передних проставок дорестай и рестайл одинаковый и находится в отчете.
:arrow: Можно установить вместо проставок подушки LEMFORDER (код для заказа 1797501). Завышение 20-25см.
Тема: Передние и задние проставки, Сообщение #1477340, Автор: Gubkin
:!: Коэффициент для расчета высоты проставки на перед равен 1,8.
Пример- Вам нужно поднять перед машины на 40 мм, высота проставки H=40/1,8=22,2мм.
:!: Максимальное завышение, которое можно сделать без проблем для схождения-развала 52 см спереди и 55 см сзади.
:!: При подъеме задней части автомобиля мост смешается в сторону. Чтобы это скомпенсировать, лучше доработать тягу панара.

Чертеж задних проставок рестайл от accent
:arrow: Тема: Передние и задние проставки, Сообщение #1705880, Автор: Accent-58

Чертеж задних удлинителей отбойников рестайл (на дорестайл не ставились) от accent
:arrow: Тема: Передние и задние проставки, Сообщение #1361614, Автор: Accent-58

Чертеж задних удлинителей аммортизаторов рестайл (на дорестайл не ставились) от accent
:arrow: Тема: Передние и задние проставки, Сообщение #1335235, Автор: Accent-58

Чертеж задних проставок для установки на РЕСТАЙЛ вместе с пружинами H@R от дорестайла от accent
---- Тема: Передние и задние проставки, Сообщение #1255117, Автор: Accent-58
С этими размерами получается завышение 53мм (от центра колеса до арки)
:!: Установка пружин Н@R на рестайл на зад без проставок нежелательно. Будет задевать за раму и издавать неприятные звуки.

---- http://polimer-nsk.ru/static/prices/Kia_prost/ - готовые проставки из полиуретана.

Доработка тяги панара от accent
---- Тема: Выставление углов(схождение,развал,кастер)., Сообщение #1403036, Автор: Accent-58
Последний раз редактировалось Accent-58 02 мар 2017, 07:30, всего редактировалось 21 раз(а).
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Передние и задние проставки

Сообщение carpenter » 23 сен 2014, 09:47

Accent-58 писал(а):Тоже об этом думал, но нет нормально, сзади конечно высоковать. Но Я еще хотел ГБО поставить, это еще 100 кг примерно

Колеса просятся сразу 255/70 или 245/75
carpenter


Сообщения: 156
Зарегистрирован: 14 мар 2009, 15:32
Откуда: Н.Новгород
Благодарил (а): 1 раз.
Поблагодарили: 10 раз.
Имя: Александр
Автомобиль: Mohave HM, 3.0TD (250 л/с), TOD, AT
Год выпуска: 2018

Re: Передние и задние проставки

Сообщение kral796 » 26 сен 2014, 09:30

позавчера менял стойку. обнаружил шикарнейшую вещ! шпильки которые шли с проставками из новосиба - 17-15-009/20
растянуты....
И сделал я это всего-ничего обычным рожковым ключиком на 14! Да еще и вывернувшись неудобно чтобы гайки затянуть.....

:evil: руки бы вырвать полимеровцам эти да назад в ...опу воткнуть...
короче шпильки лучше делать самим если у них проставки заказывать....
Аватара пользователя
kral796


Сообщения: 1785
Зарегистрирован: 03 авг 2009, 14:27
Откуда: Томск-Новосибирск
Благодарил (а): 65 раз.
Поблагодарили: 51 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2002
Доп. информация: Черный и блестящий трактор 2,5, Part-Time отдан маме. Теперь Hyundai ix55 2011г. 3,8 зажигалка

Re: Передние и задние проставки

Сообщение Accent-58 » 26 сен 2014, 10:22

там момент затяжки этих шпилек не большой, 45-55Нм
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Передние и задние проставки

Сообщение kral796 » 26 сен 2014, 10:29

25Нм=2,5 кгс.м при длине ключа на 14 около 15-17см я должен был давить на него с усилием 14,7кг. Представь что затягивал я это хозяйство со стороны двигателя где не особо удобно...

Короче там не было и 15Нм ))) буду менять вторую сторону - сфотаю... шпильки реально пластелиновые.
Аватара пользователя
kral796


Сообщения: 1785
Зарегистрирован: 03 авг 2009, 14:27
Откуда: Томск-Новосибирск
Благодарил (а): 65 раз.
Поблагодарили: 51 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2002
Доп. информация: Черный и блестящий трактор 2,5, Part-Time отдан маме. Теперь Hyundai ix55 2011г. 3,8 зажигалка

Re: Передние и задние проставки

Сообщение Accent-58 » 26 сен 2014, 10:32

ты пока писал, я исправил, там больше момент. И тк доступ хреновый (я моментным ключем не смог подлезть) , сложно оценить момент. А больше 5 кг момент, легко в рывке накрутить.
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Передние и задние проставки

Сообщение Bob's » 02 окт 2014, 17:30

kral796 писал(а):шпильки реально пластелиновые.

Они полюбому покупают китайскую шпильку и из нее уже делают такую какую надо. Щас почти везде используют эти шпильки и крепежи, они же дешевые. Но г..вно. :(
Bob's


Сообщения: 1587
Зарегистрирован: 22 июл 2013, 04:51
Откуда: Новосибирск
Благодарил (а): 32 раз.
Поблагодарили: 9 раз.
Имя: Владимир
Автомобиль: Sorento BL, 2.5TD (14X л/с), Part-Time, AT
Год выпуска: 2002
Доп. информация: Бинар 5д компакт

Re: Передние и задние проставки

Сообщение BlkDem » 13 окт 2014, 06:57

В выходные перебирал передние стойки, проверил состояние прокладок от "полимер-нск". Вопреки ожиданиям некоторых коллег, прокладки в идеальном состоянии. Ни намека на проминание и деформации. Переставил на новые стойки.
Заказать модифицированную трансмиссию можно в партнерской теме - Тема: "SuperTOD-2" от BlkDem
Аватара пользователя
BlkDem

Модератор

Сообщения: 24225
Зарегистрирован: 16 сен 2009, 12:01
Откуда: TR
Благодарил (а): 1567 раз.
Поблагодарили: 1258 раз.
Имя: Максим
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007
Доп. информация: Был SORENTO 2.5TD 2002 г.
SuperTOD II, Бинар, CB

Re: Передние и задние проставки

Сообщение etaon » 28 окт 2014, 13:19

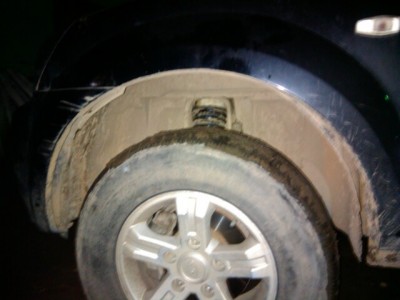

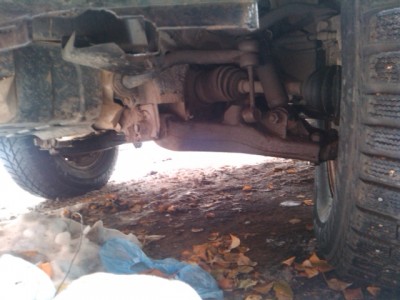

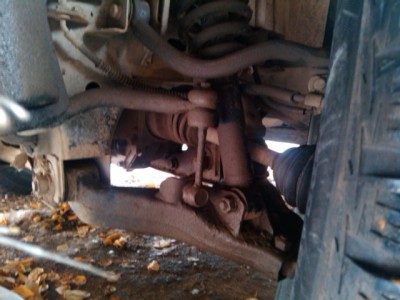

Сделал проставку впереди. Не сверху стойки, а над пружиной самой :)
Проставка получилась где-то 3 см. Машинка приподнялась на 10см.
Пружины были просевшими очень сильно.
Амортизаторы поставил старые для пробы. Ранее их снял из-за раскачки авто. Убитые были.
Вручную они не качаются и не проседают при нажатии на них (снятых) :) Под машиной раскачивались.
После установки стойки с проставкой машина не проседает при нажатии на крыло. Не могу вручную раскачать. Кивков при торможении и остановке нет. Лежачие проезжаются наура! Ямы кочки тоже все легко проходятся. Раньше сильные удар шли по отбойникам. Просевшие пружины были.

Итог. Развал пока ушел. Как татра. Немного катаюсь. Жду просадки. Чуток уже просела машинка.
Скоро буду нижние рычаги регулировать для развала.

Итого та вообще замечательный :)

Там где новую соренту тащили на галстуке чуть ли н еотрывая бампера, моя каталась на ура!

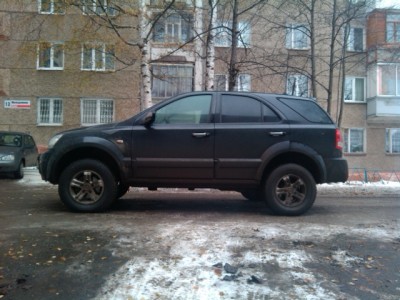

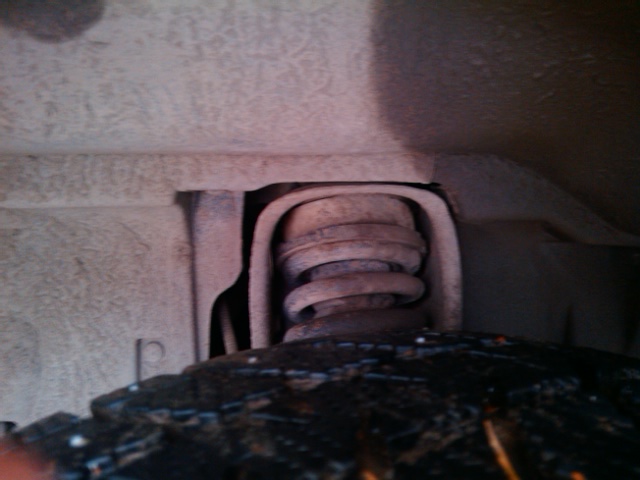

Было:

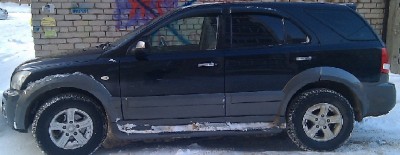

Как было года 2 назад

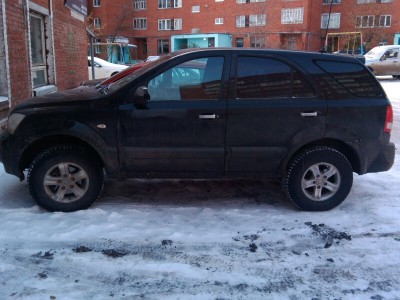

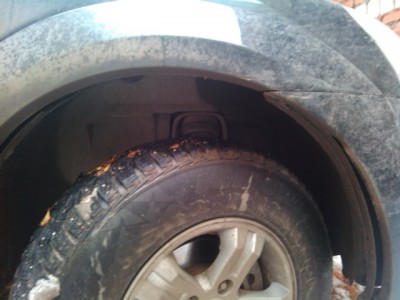

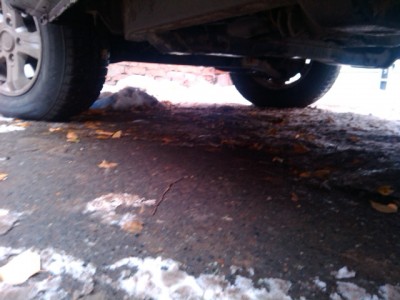

Стало:








Аватара пользователя
etaon


Сообщения: 340
Зарегистрирован: 21 дек 2010, 09:21
Благодарил (а): 6 раз.
Поблагодарили: 11 раз.
Имя: Мустафа
Автомобиль: Sorento BL, 2.5TD (14X л/с), Part-Time, AT
Год выпуска: 2004

Re: Передние и задние проставки

Сообщение nalim48 » 07 ноя 2014, 10:14

Ребята, токарь точит по вышевыложенным чертежам проставки и шпильки на рестайл. Вопрос: зачем в шпильках выемка с резьбой?
Аватара пользователя
nalim48


Сообщения: 630
Зарегистрирован: 09 янв 2010, 13:34
Откуда: Lipetsk
Благодарил (а): 25 раз.
Поблагодарили: 17 раз.
Имя: Сергей
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008
Доп. информация: "TDI"

Re: Передние и задние проставки

Сообщение Roman73 » 07 ноя 2014, 10:25

Ты про лыски под ключ что ли? Или...? Я делал без них, просто круглые.
Аватара пользователя
Roman73


Сообщения: 3145
Зарегистрирован: 23 фев 2011, 15:29
Откуда: РФ, Заречный - РК, Актау
Благодарил (а): 203 раз.
Поблагодарили: 265 раз.
Имя: Роман
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2005
Доп. информация: Чистокровный кореец, Limited, чип от kstovchanin, H&R+45. Пробег 382 тыщ.

Re: Передние и задние проставки

Сообщение Accent-58 » 07 ноя 2014, 10:29

nalim48 писал(а):Вопрос: зачем в шпильках выемка с резьбой?

У кого возник вопрос, у токаря?
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Передние и задние проставки

Сообщение nalim48 » 07 ноя 2014, 11:01

Accent-58 писал(а):У кого возник вопрос, у токаря?

Да!
Аватара пользователя
nalim48


Сообщения: 630
Зарегистрирован: 09 янв 2010, 13:34
Откуда: Lipetsk
Благодарил (а): 25 раз.
Поблагодарили: 17 раз.
Имя: Сергей
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008
Доп. информация: "TDI"

Re: Передние и задние проставки

Сообщение Accent-58 » 07 ноя 2014, 11:04

налей еще
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Передние и задние проставки

Сообщение nalim48 » 07 ноя 2014, 11:07

Это удлинители, правильно?
Аватара пользователя
nalim48


Сообщения: 630
Зарегистрирован: 09 янв 2010, 13:34
Откуда: Lipetsk
Благодарил (а): 25 раз.
Поблагодарили: 17 раз.
Имя: Сергей
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008
Доп. информация: "TDI"

Re: Передние и задние проставки

Сообщение Accent-58 » 07 ноя 2014, 11:20

Ну да, вот эти. Я говорю, если токарь не понимает, налей ему еще, пятница все-таки. Размер 10 и 14 относятся к фрезерным работам и проточка нужна для ключа, как выше писали уже.
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150
