Разработка SuperTOD-2

[BlkDem]

SuperTOD II

По вопросам приобретения устройства прошу писать в "личку" или партнерскую тему: Тема: "SuperTOD-2" от BlkDem
Данная тема техническая - разработка.

1. Устройство со светодиодной индикацией и управлением кнопками штатного "компаса"


Фото AlexDPenza. Отчет об установке: Тема: Разработка SuperTOD-2, Сообщение #890018, Автор: AlexDPenza

(+/-)

2. Вариант с селектором от GM:
Тема: Разработка SuperTOD-2, Сообщение #920610, Автор: BlkDem



Отчет Вячеслава ВЕЛ (крутилка GM): Тема: Разработка SuperTOD-2, Сообщение #935178, Автор: ВЕЛ
Отчет Романа Roofer: Тема: Разработка SuperTOD-2, Сообщение #1354919, Автор: Roofer
Отчет Олега Sorento_2.5 https://www.drive2.ru/l/6758514/?m=122172183&page=0

(+/-)

Фото ВЕЛ

3. Версия "мини" с 3-позиционным переключателем.

Варианты переключателей (список будет дополняться):

(+/-)

Инструкции

(+/-)

Инструкция для "потолочной" версии
Инструкция для версии с "крутилкой GM"
Инструкция для версии "мини"

Установка крутилки: Тема: Разработка SuperTOD-2, Сообщение #1340874, Автор: Frankenstein911

Алгоритмы программирования

(+/-)

Немного изменился алгоритм "памяти 2Н".
1. Нажимаем кнопку "DOWN", держим, включаем зажигание.
2.а Дисплей LCD. Отобразится надпись "Память 2Н", сразу отпускаем кнопку "DOWN". Ждем появления надписи в нижней строке "0.0"
2.б Дисплей светодиодный. Сразу отобразится "0.0"
3. Кнопками "UP" и "DOWN" переключаем режим:
0.0 - запомнен режим "Авто"
0.1 - запомнен режим "2Н"
0.2 - запомнен режим "2Н" и отключен контроль торможения. //в последних версиях устройства режим отсутствует за ненадобностью.
4. После выбора режима, нажимаем кнопку "MODE".
Система запустится в выбранном режиме и будет запускаться всегда, пока не будет перепрограммирована.
Смена режима блокировки после загрузки также доступна.

Отображение режимов памяти: 0.0, 0.1, 0.2 - сделано для унификации со светодиодным дисплеем.

Еще одно дополнение. Контроль торможения теперь можно отключать и включать длительным нажатием кнопки "DOWN". в последних версиях устройства режим отсутствует за ненадобностью.
Активность режима отображается на :
- LCD - надпись в верхнем левом углу дисплея "(КТ)"
- светодиодный дисплей - точка в третьем знакоместе. Т.е., примерно так "2-.Н".
При выключенном режиме на LCD надпись "(КТ)" будет отсутствовать, а на светодиодном исчезнет точка: "2-Н"

[andrewman]

Новый блок управления имеет более контрастный экран,который читается при любом освещении, индикация режима изменяет цвет

Ого, я что-то пропустил? Что это за приблуда такая? Когда я брал у Макса супертод год назад, такого не было.

[BlkDem]

Есть две принципиально различающихся версии: 1) с дисплеем; 2) с крутилкой GM.
Первые "дисплейные" версии были с LCD дисплеями. Информативными, но слепнувшими в маломальски ясный день. Со временем дисплей был заменен на более простой, но читаемый при любом освещении. Фото этой версии есть в шапке темы.

[andrewman]

Фото этой версии есть в шапке темы.

а, дак речь идёт о дисплее в компасе? я сразу не понял. Это понятно, да)) Имхо крутилкой удобнее. Но если бы в штатное место компаса вставлялся классный современный LCD дисплей с красочной информацией по работе раздатки, это было бы просто супер

[BlkDem]

дисплей с красочной информацией

Андрей, вот сам подумай, с точки зрения практичности, на кой он сдался?
Кроме увеличения гламура и цены, толку не много, нет?

[Sorento_2.5]

Всем привет!
На днях установил на авто сей девайс с крутилкой от GM. Процесс установки не сложный, времени ушло примерно 3 часа. Описание моей установки можно посмотреть здесь: https://www.drive2.ru/l/6758514/?m=122172183&page=0#a122172183.
Пока наслаждаюсь появившейся легкостью в управлении. Остальные режимы пока не испытывал.

*Заметил достаточно сильный нагрев крутилки от GM. Такое у кого-то наблюдается?

[BlkDem]

Такое у кого-то наблюдается?

У всех. Конструктивная особенность крутилки.

Добавлено через 1 минуту 4 секунды:
Кста, а чего панельку не покрасили?

Добавлено через 2 минуты 42 секунды:
За подробный отчет отдельное спасибо!
Добавил в шапку.

[Videoass]

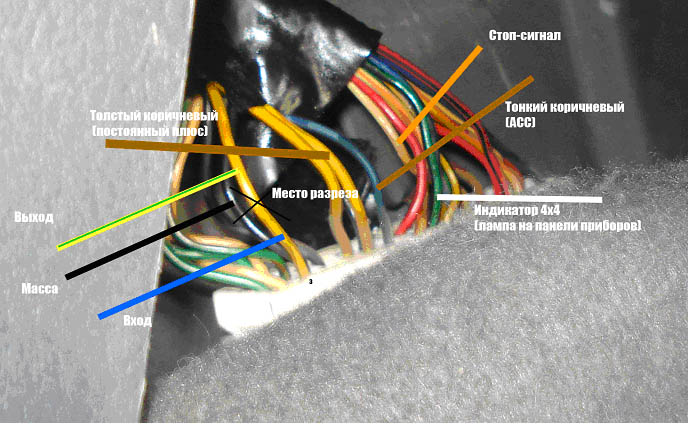

Максим думаю следует выложить в шапку схему подключения которую я выкладывал ранее, так как и у меня и у других вновь открывателей Супер Тода, возникает вопрос подключения проводов непосредственно по фото, что крайне неудобно, так как не совсем всё видно. И предыдущий первопроходец то же писал -"Единственное пришлось очень внимательно рассматривать картинки, на разных страницах, сравнивать их и пытаться понять, какие же все таки провода резать и к каким присоединяться" цитата из сайта https://www.drive2.ru/l/6758514/?m=1221 ... a122172183

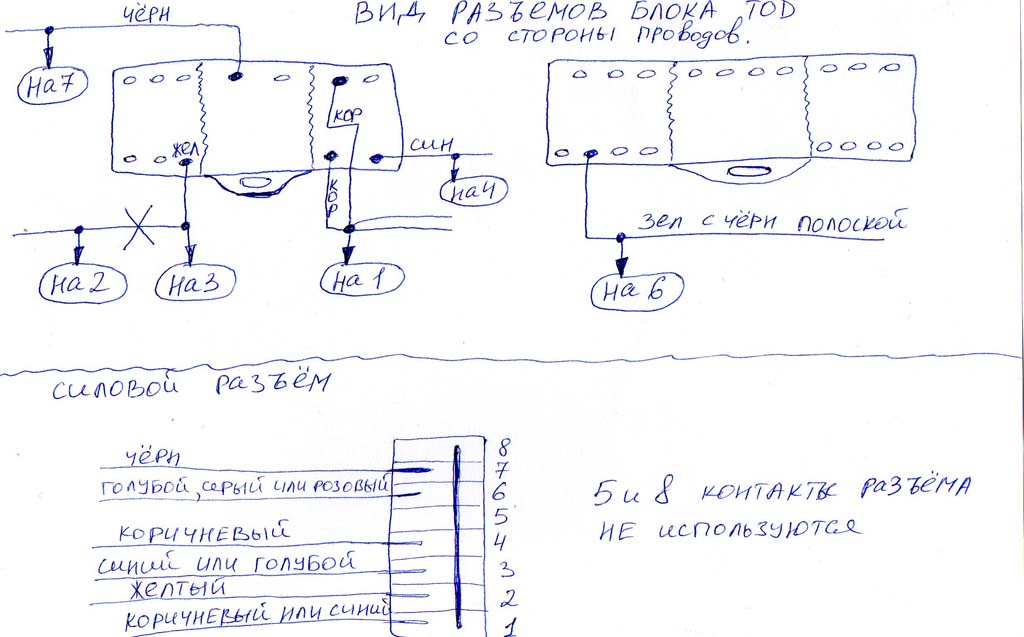

Вот непосредственна сама схема подключения

[BlkDem]

ОК, завтра нарисую красиво

Добавлено через 11 часов 16 минут 34 секунды:

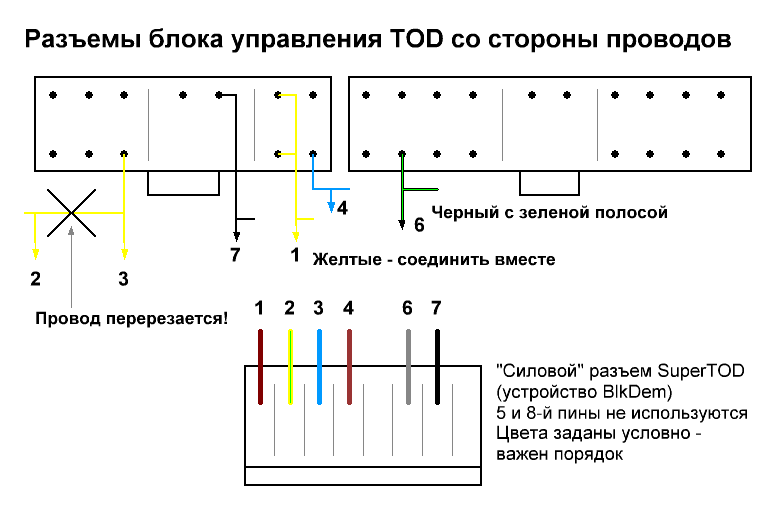

Вроде так.

[Videoass]

Небольшая ошибочка, вместо зеленого с черной полоской подписан как черный с зеленой полоской.
И провод черный с другого контакта идет, на память конечно уже не помню, может быть там то же можно подключать.

[BlkDem]

Там два черных. Подключаться можно к любому.
Про черный с зеленой полосой. Думаю, там ошибиться невозможно

[eas1976]

Красота. Очень доступно и просто!
Очень советую поставить такую штуку, если кто ещё сомневается.
Ещё раз спасибо Максим, чувствуется экономия когда на заднем катаешься, о других плюсах уже писал.

[Videoass]

Про черный с зеленой полосой. Думаю, там ошибиться невозможно

Просто будут искать черный провод с зеленой полоской, а на самом деле он зеленый провод с черной полоской. Может я и придираюсь излишне, вы уж меня простите, просто схема для меня лично если совпадает на все 100%, тогда и лишними вопросами не будет никто отвлекать. У нас в технике должно быть всё четко и ровно!

[BlkDem]

Ладно, уговорил
Хотя не представляю, КАК там можно ошибиться

[Perewalka]

Всем привет. Маленький вопрос - чей девайс лучше SuperTOD Gubkin Edition или SuperTOD-2 от BlkDem или других исполнителей?
и хотел бы уточнить с SuperTOD-2" от BlkDem будет ли работать понижайка на задней передаче.

[BlkDem]

будет ли работать понижайка на задней передаче.

Будет.

чей девайс лучше

Версии с крутилкой GM, на место штатного компаса и другие, работающие под управлением микропроцессора, делаю только я. Так что, сравнение не слишком корректно.
