Можно ли самому поставить круиз-контроль на Соренто?

[kapger]

Вместо оригинального первого сообщения этой темы сейчас располагается подборка информации по круизу

Важное примечание! Ни на одном чистокровном корейце (из опубликованных в шапке темы) круиз не удалось заставить работать… Увы!
А также не удалось заставить работать круиз на переходной модели:

Моя машина оказалась довольно странная, из Кореи, для Корейского рынка. По всем внешним признакам - рестайл, 170 лс по документам и турбина VGT
... по всем компонентам - рестайл, но только ECU в ней - от дорестайла.

В этом случае в качестве возможного совета была дана ссылка на другой сайт: http://kia-sorento-club.by/showthread.php?t=575&page=4
И проблема круиза для Корейского рынка была решена чуть позже. Читать тут и тут.

Способ подключения круиза на ДОрестайле (2002 г. - 2006 г.)

(+/-)

Подключение круиз-контроля на ДОрестайл (дизель)
Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #536250, Автор: kapger , где приведена схема, связанная с индикацией круиза на панели приборов и схема кнопок, на самом деле оказавшаяся не совсем правильной...
Схемы, связанные с кнопками управления круизом дорестайла, приведены дальше:
Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #536251, Автор: kapger
Там же и чуть ниже показана распиновка разъемов и их расположение.
Схема кнопок на руле для дорестайла (из официальной книги) приведена тут: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #539260, Автор: DanShi
Забегая вперед скажу, что эта схема оказалась НЕПРАВИЛЬНАЯ! По этой схеме были попытки подключения (НЕУДАЧНЫЕ), описанные тут: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #541734, Автор: vendes
А вот здесь схема уже правильная: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #590655, Автор: vendes
Цитата от одного из первопроходцев:

Нет в кнопках никаких диодов, схема с резисторами

Если круиз не хочет начать работать, то проверьте наличие в кнопках «лишних» диодов: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #1011032, Автор: Мишель

Блок кнопок управления круизом был подвергнут разборке и внутри на плате оказались два диода … После их удаления и установки двух резисторов номиналом 220 и 910 Ом согласно имеющимся на форуме многочисленным схемам ВСЁ заработало согласно алгоритму

Проверка функционирования круиз-контроля на ДОрестайле:
Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #588738, Автор: kuslawa
Здесь САМОЕ ГЛАВНОЕ – следовать В ТОЧНОСТИ всем указаниям ПО ПОРЯДКУ! Цитата:

Прежде чем что то -делать достаньте блок ЭБУ из под ног пасажира и подсоедините индикаторную лампу 14 вывод а второй вывод на +12в . Теперь замкни через 3.9 КОМ выводы ЭПУ40 и 75 при ключенном движке на 3сек.Потом разомкни и выкл зажигание через 15 сек вкл зажигание и кратковременно снова замкни- лампа загорелась(Ты избранный счастливчик)Теперь можно делать дальше.

Дополнение к проверке функционирования:
Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #736656, Автор: vendes

Отключи акум на пару минут , у меня помогло и круиз активировался, правда после нескольких перезапусков движка.

У меня сразу круиз не включился, прикинул что круиза нет и все. но потом попробовал снова , отключил минус от аккума на 5 минут , подключил попробовал активировать круиз как выше описано, ничего. Завел мотор проехал немного заглушил , попробовал опять активировать и о чудо, оно заработало

В самом простом случае проверка выглядит так:

Проверил замыканием контактов 40 и 75 (сопротивление 3,9 кОм), на 14 ноге появилась " - ". Вывод - круиз есть

И вот так:

На колодке со стороны штекера нумерация пинов..Вычислил провода.(запомнился синий с черным на 14пин.Остальные подзабыл,но вроде 74 и 75 зеленые,40 не помню)).Сделал надрез на нужных,штекер воткнул обратно в ЭБУ.
… Подсоединил проверочную схему по версии kuslawa со стр.27.Все оказалось,как надо- на 14 пине появился минус

Способ подключения круиза на рестайле (2006 г. - 20?? г.)

(+/-)

Подключение круиз-контроля на РЕСТАЙЛ: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #535266, Автор: kapger , где показана схема индикации круиза на панели приборов для рестайлов всех типов (бензин/дизель). В следующем сообщении Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #535268, Автор: kapger показаны разные схемы для рестайла бензинового, дизельного с турбиной WGT и дизельного с турбиной VGT. В этих же сообщениях и чуть ниже показана распиновка разъемов и их расположение.
Проверка функционирования круиз-контроля на рестайле: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #536258, Автор: kapger
Там же сделан акцент на отсутствие необходимых для круиза проводов в базовой комплектации.
Впаивание светодиодов для круиза на Соренто-рестайл: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #540548, Автор: kapger
Как определить какая нога на ЭБУ какая: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #949487, Автор: alexttum
При установке недостающих пинов в ЭБУ: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #997574, Автор: Gubkin

убедитесь сначала, что те пины которые вы довставляете, вступают в контакт с ЭБУ ... Я вставлял пины, а они тупо не доставали до штырьков

Дополнение по установке недостающих пинов: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #999604, Автор: Gubkin, где в том числе обсуждалась необходимость подпиливания колхозного пина:

в будущем я бы лучше подпилил чуть пин чтоб он глубже вошел

Одно подпиливание ничего не даст, кроме подпиливания надо наростить пин с другой стороны, чтобы ему было чем упираться в колодку.

Отказался от пинов из разъемов питания дисководов
... более близкие посчитал от переходников с материнки на разъемы USB, кнопок, бипера и т.п. Фиксировал в разъеме
... плотно воткнутыми зубочистками с обламыванием заподлицо до резинового уплотнения.
... Перед втыканием разъема иглой отцентровал новые пины, чтобы гарантировано наделись.

Оригинальный пин в колодку ЭБУ: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #1046603, Автор: Gubkin

Некоторые общие вопросы круиза на рестайле и на ДОрестайле

(+/-)

Кнопки круиза, совмещенные с кнопками магнитолы:
Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #946393, Автор: alexttum
Отдельные кнопки круиза:
Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #1019695, Автор: Gubkin
Установка недостающих проводов в подрулевом разъеме для рестайла описана тут Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #536258, Автор: kapger, а также тут: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #539329, Автор: kapger и тут: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #999581, Автор: Gubkin
Всё это применимо и к ДОрестайлу, ибо на дорестайл:

кнопки ставили от рестайла

, см. тут: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #1273465, Автор: андрей2011
Разборка разъема в руле, извлечение из него пинов и использование их для подключения разъема круиза с внешней стороны руля: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #991099, Автор: energuda
Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #1154253, Автор: Gubkin

Расшифровка цветовых кодов проводов
Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #999595, Автор: kapger

Ранее я собирался сделать сводку успешных и неуспешных попыток подключения круиза. Наконец-то руки до этого дошли. Тех, кто не увидел себя в этом списке, прошу отписать в личку, после чего новую информацию добавлю в список.

1. Статистика (подборка) результатов подключения круиза Дорестайл (2002 г. - 2006 г.)

(+/-)

1.1. Бензин.
1.1.1. Коробка автомат.
1.1.1.1. Информации от пользователей нет.
1.1.2. Коробка механика.
1.1.2.1. Отчет от AleksandrOK: Тема: Как установить круиз контроль на дорестайл, бензин.
1.2. Дизель.
1.2.1. Коробка автомат.
1.2.1.1. По информации от DanShi: Тип автомобиля: SORENTO, 2.5TD (145 л/с), AT. Год выпуска: 2004. Чистокровный Кореец. На колодке ЭБУ контакты были, провода шли до ближайших разъемов, в ответных частях разъемов контактов не было, цвета проводов совпали с одной из схем, пробовал различные варианты подключения, ни с одним не заработало.
1.2.1.2. По информации от deka: Тип автомобиля: SORENTO, 2.5TD (145 л/с), AT. Год выпуска: 2004. Чистокровный Кореец. На колодке ЭБУ контакты были, провода шли до ближайших разъемов, в ответных частях разъемов контактов не было, цвета проводов совпали с одной из схем, пробовал различные варианты подключения, ни с одним не заработало.
1.2.2. Коробка механика.
1.2.2.1. По информации от 1975 vik: Тип автомобиля: SORENTO, 2.5TD (140 л/с), MT. Год выпуска: 2003. Чистокровный Кореец. В эбу все провода на месте. Перемычку делал 38 ом проба и нет реакции лампочка не работает. P.S. Дальнейшей информации от пользователя нет.
1.2.2.2. По информации от vendes: Тип автомобиля: SORENTO, 2.5TD (140 л/с), TOD, MT. Год выпуска: 2003. Дорестайл для Европы. Дизель с турбиной WGT. Провода от блока ЭБУ: провод от 40 контакта к главному выключателю был полностью, цвет по схеме совпадает, провод от 74 был на массу, цвет по схеме совпадает, провода от 75 и 14 уходили до первого разъема. Протянул два провода: от 14 к контрольной лампе на щиток приборов, от 75 к главному выключателю, там ставил сопротивление на 3,9 ком. Улитка внутри была полностью со всеми проводами. К улитке, по круизу, подвел 1 провод, который соединил на главном выключателе с 75 выводом ЭБУ, массовый провод уже был подключен с завода. Кнопки самопальные приколхозил, все подключил - ничего не работает. Произвел активацию как написано в форуме. Круиз заработал и уже тысяч 10 прошел все в норме.
1.2.2.3 Информация от So-ny: Вчера мне все установили, сделали активацию и круиз заработал.
Тип автомобиля: SORENTO, 2.5TD (140 л/с), TOD, AT. Год выпуска: 2005. Дорестайл для Европы. Дизель с турбиной WGT.
По поводу что куда тянули - я не спец, не объясню...точно могу сказать,что тянули провода от блока управления в рулевую колонку.
Лампочка круиз-контроля уже была в панели приборов, кронштейны крепления кнопок не понадобились - в накладках на руле были предусмотрены пазы и отверстия - просто шурупами в них все закрепили. Кнопки от рестайла устанавливали.

2. Статистика (подборка) результатов подключения круиза Рестайл (2006 г. - 20?? г.)

(+/-)

2.1. Бензин.
2.1.1. Коробка автомат.
2.1.1.1. Информации от пользователей нет.
2.1.2. Коробка механика.
2.1.2.1. Информации от пользователей нет.
2.2. Дизель с турбиной WGT.
2.2.1. Коробка автомат.
2.2.1.1. Информации от пользователей нет.
2.2.2. Коробка механика.
2.2.2.1. Информации от пользователей нет.
2.3. Дизель с турбиной VGT.
2.3.1. Коробка автомат.
2.3.1.1. По информации от stover: Тип автомобиля: SORENTO, 2.5TD (170 л/с), TOD, AT. Год выпуска: декабрь 2006. Части проводов не было, пришлось тянуть. При этом все нужные пины в колодках были. Цвета проводов в реальности совпадают со схемой. Результат успешен - круиз работает.
2.3.1.2. По информации от spbkaa: Тип автомобиля: SORENTO, 2.5TD (170 л/с), TOD, AT. Год выпуска: 2007. Части проводов не было, пришлось тянуть. При этом нужных пинов в колодках НЕ обнаружено, попытки вставить заменители пинов ни к чему не привели. Цвета проводов в реальности НЕ совпадают со схемой. Результат НЕ успешен - круиз НЕ работает.
2.3.1.3. По информации от alex1212@rambler: Тип автомобиля: SORENTO, 2.5TD (170 л/с), TOD, AT. Год выпуска: 2011. Турбина VGT, ижевская сборка. Части проводов не было, пришлось тянуть. При этом нужных пинов в колодках НЕ обнаружено, попытки вставить заменители пинов ни к чему не привели. Цвета проводов в реальности НЕ совпадают со схемой. Результат НЕ успешен - круиз НЕ работает.
2.3.1.4. По информации от energuda: Тип автомобиля: SORENTO, 2.5TD (170 л/с), Part-Time, AT. Год выпуска 2008. Турбина VGT, ижевская сборка. Части проводов не было, пришлось тянуть. При этом нужных пинов в колодках НЕ обнаружено, вставил заменители пинов. Цвета проводов НЕ сравнивал со схемой. Впаял светодиоды в панель приборов. Результат успешен - круиз работает.
2.3.1.5. По информации от Gubkin: Тип автомобиля: SORENTO, 2.5TD (170 л/с), TOD, AT. ДАТА ВЫПУСКА 21.09.2007. Турбина VGT, ижевская сборка. Части проводов не было, пришлось тянуть. Цвета полностью совпадают. При этом нужных пинов в колодках НЕ обнаружено. Результат успешен - круиз работает!
2.3.1.6. По информации от g-m2002: Тип автомобиля: SORENTO, 2.5TD (170 л/с), TOD, AT. Год выпуска 2011. Турбина VGT, ижевская сборка. Проводов не было, при этом нужных пинов в колодках НЕ обнаружено. Пришлось тянуть провода и устанавливать пины. Результат успешен - круиз работает.
2.3.1.7. По информации от temaolnov: Тип автомобиля: SORENTO, 2.5TD (170 л/с), TOD, AT. Год выпуска: 2007 по вину, 2008 по ПТС(Ижевск). От мозгов проводов не было, пинов тоже - пришлось тянуть. Сделал напрямую от кнопок до ЭБУ. Пока что без индикации на приборке Результат успешен - круиз работает.
2.3.2. Коробка механика.
2.3.2.1. По информации от kapger: Тип автомобиля: SORENTO, 2.5TD (170 л/с), Part-Time, MT. Год выпуска: декабрь 2006. Части проводов не было, пришлось тянуть. При этом все нужные пины в колодках были. Цвета проводов в реальности совпадают со схемой. Результат успешен - круиз работает.
2.3.2.2. По информации от Мелкий66: Тип автомобиля: SORENTO, 2.5TD (170 л/с), Part-Time, MT. Год выпуска: 2008. Части проводов не было, пришлось тянуть. Результат успешен - круиз работает.
2.3.2.3. По информации от mvpavluk: Тип автомобиля: SORENTO, 2.5TD (170 л/с), Part-Time, MT. Год выпуска: 2007. Части проводов не было, пришлось тянуть. Результат успешен - круиз работает.

Успешный опыт установки на дорестайл-бензин от Александра aka AleksandrOK:
Тема: Как установить круиз контроль на дорестайл, бензин.

[palaris]

Вот с тех пор никак не могу заставить работать круиз- контроль. Кроме как вкл. лампочки и сброса круиза двумя кнопками ничего не достиг.

[Alex_174]

Хочу поставить круиз на Сорентик 2006г 2,5 Дизель, к кому можно обратиться в челябинске может кто подскажет? Ещё вопрос если купить руль с кнопками круиза и поменять, будет работать?

[palaris]

Если есть возможность купить покупай. Я тоже купил но что не могу довести круиз до конца. Где то недочет. Не могу найти.

[Alex_174]

Вопрос в том руля с кнопками достаточно? или нужен какой то дополнительный блок управления круиз-контролем?

[palaris]

Блок ЭБУ у тебя уже есть. Кнопка Круиза та что стоит слева от руля. А так читай форум.

Добавлено через 1 час 24 минуты 53 секунды:
Нужен совет довести круиз-контроль до рабочего состояния.
Предистория:
Проверил на наличие КК как описано в шапке т.е замкнул 40 и 75 через 3.9 кОм лапочка горит.
Установил кнопку (также попалась от бензинки ) снял фиксатор.
40 у кнопки нашел. К нему от блока протянул 75.
На панель приборов подкл. 14. Кнопку вкл. КК на панели горит.
Приобрел кнопки вместе с рулем (тоже от бензинки без кнопки вкл./ выкл.) Диоды выпаял.
Запаял в плату кнопок 220 Ом и 910 Ом к одной стороне подкл. 74 к другой 75.
Т.е. при нажатии кнопок на тестере показывает 220 Ом или 910 Ом и Cancel. Короткое между 74 и 75.
Активировал как описано выше. Клеммы снимал. Нет КК и все тут.
Может кто скажет что ни так.

[Alex_174]

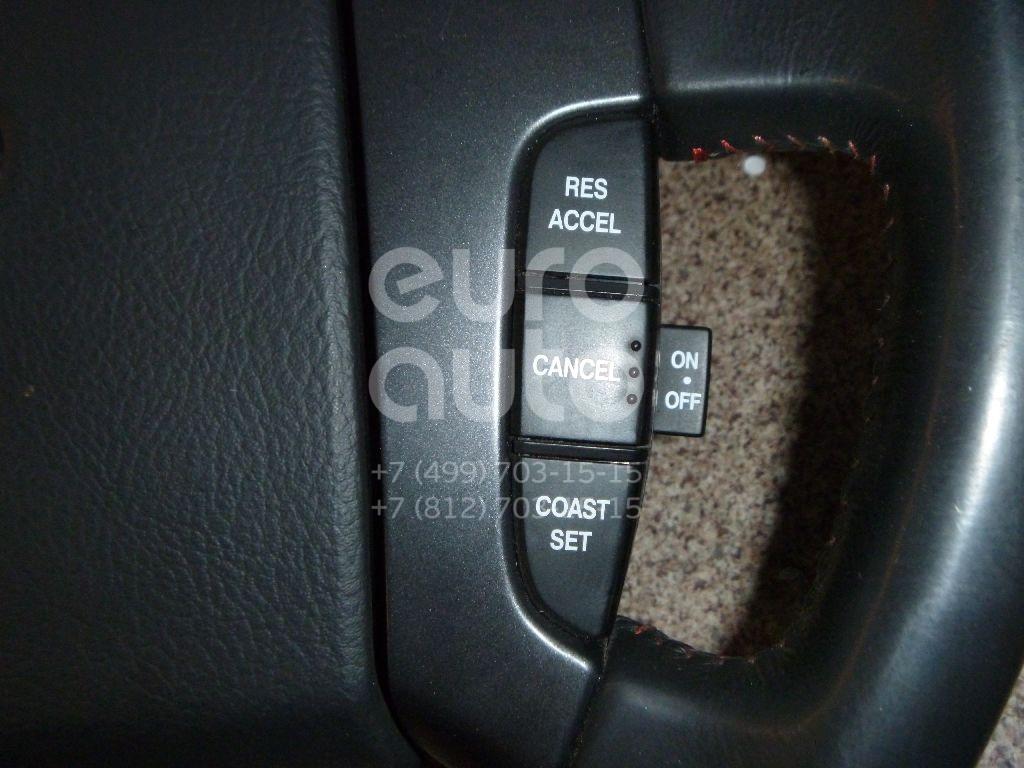

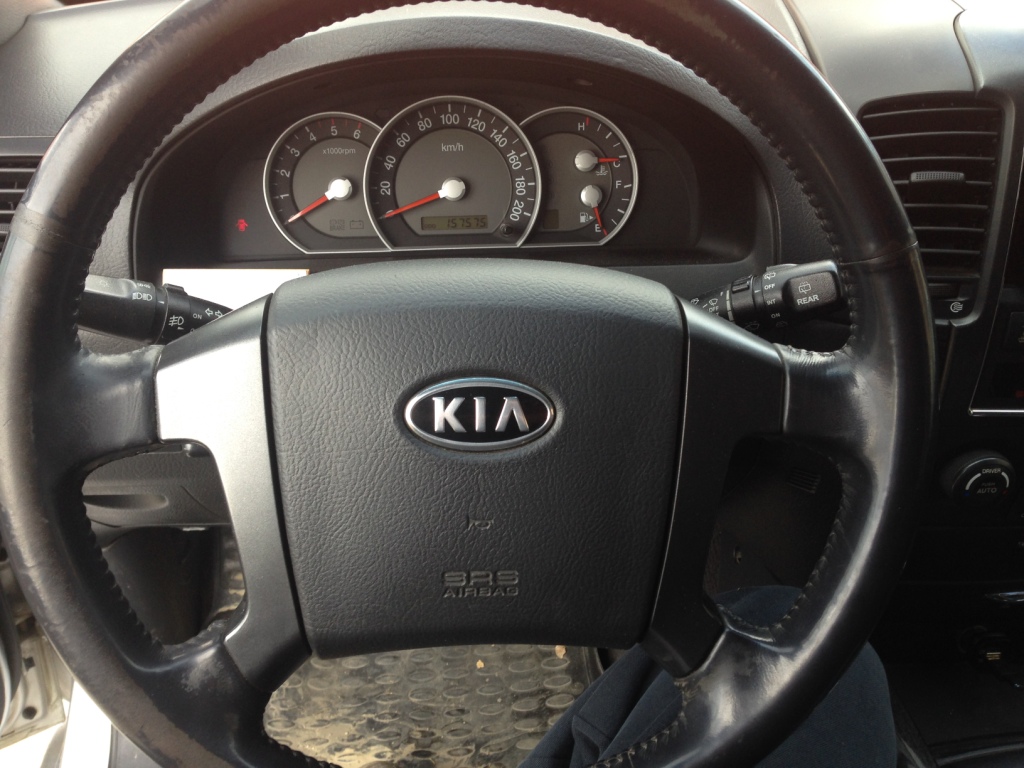

Кнопки круиза у меня нет, высылаю фото как выглядят кнопки слева от руля, и фото самого руля, так же высылаю фото руля который хочу купить, вопрос в том будет ли работать круиз после замены руля, я не электрик и замыкать, паять и совершать прочие действия с проводкой не смогу не умею. Поможет ли смена руля или установка кнопок на штатный руль? Кто-то так делал уже?

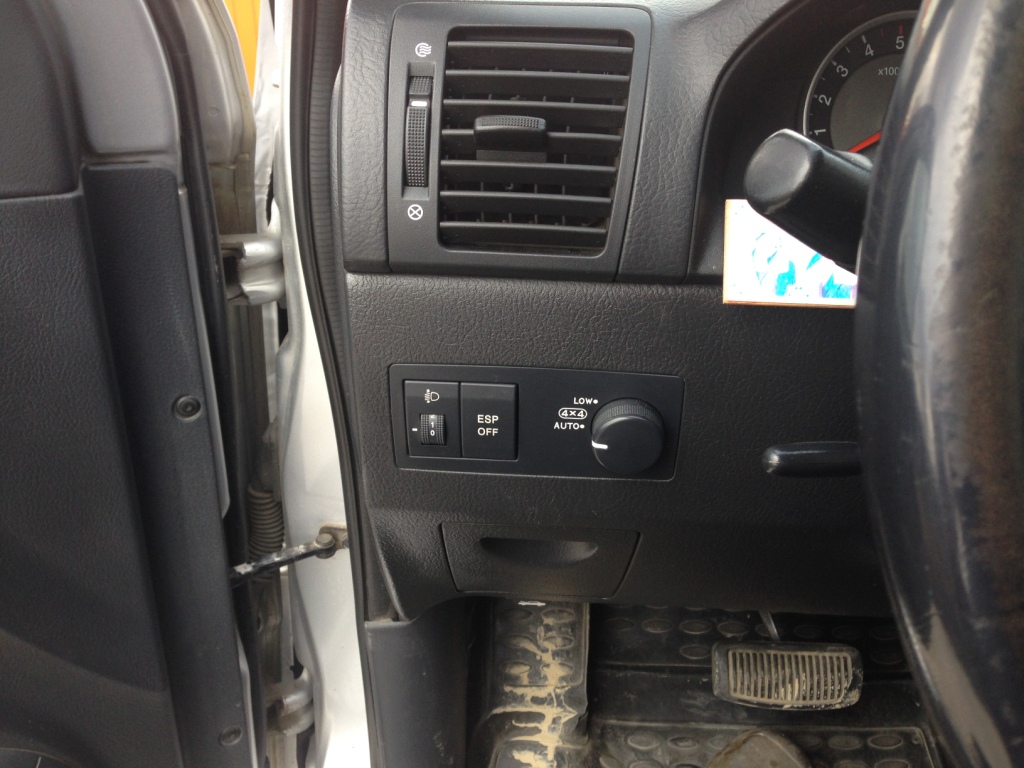

Кнопки слева

Руль который сейчас стоит

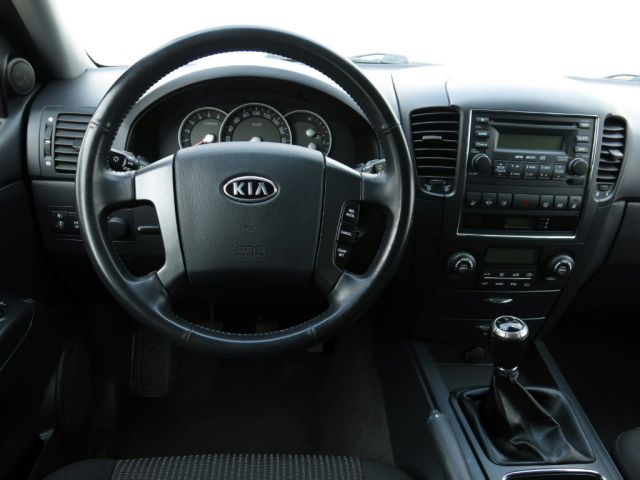

Руль который хочу купить

[velic-74]

Александр, прежде чем что то покупать, нужно проверить будет ли он работать на твоей машине

я не электрик и замыкать, паять и совершать прочие действия с проводкой не смогу не умею.

найди того кто умеет, и дай ему почитать то что касается твоей машины из шапки, а так это будут деньги выброшенные на ветер, и прежде чем задавать кикие то вопросы нужно что то начать делать как Андрей ака palaris

[kapger]

Поможет ли смена руля или установка кнопок на штатный руль?

С вероятностью 99% поможет и то, и другое. Только зачем покупать руль? Достаточно купить и поставить кнопки.

[Alex_174]

У меня руль потертый уже, нашел б/у в хорошем состоянии с кнопками но без подушки безопасности, стоит так же как мой руль перетянуть кожей, хочу двух зайцев как говорится убить, а подушку со своего переставить.

[palaris]

Александр я не вижу на новом руле где кнопки посередине должен быть перекл. on/off это твой вариант комплектации машины. На панели при вкл КК загорается SET.

[Alex_174]

Да, спасибо я тоже обратил внимание на это, буду уточнять у продавца наличие этой кнопки, должно быть вот так насколько я понимаю

кнопки

[kapger]

должно быть вот так насколько я понимаю

Да, должно быть так.

[vitalik_hemicuda]

подскажите пожалуйста кто то сталкивался с таким Блоком, Соренто 2004 год 2.5 Дизель автомат,кореец, проводка под круиз есть,пробовал активировать.не получается.прошивка которую выкладывали ранее для 2002 года подойдёт к такому эбу?заранее спасибо.

[palaris]

По моему ни один кореец КК не заработал.
А про меня что-нибудь скажете что не так?

Нужен совет довести круиз-контроль до рабочего состояния.
Предистория:
Проверил на наличие КК как описано в шапке т.е замкнул 40 и 75 через 3.9 кОм лапочка горит.
Установил кнопку (также попалась от бензинки ) снял фиксатор.
40 у кнопки нашел. К нему от блока протянул 75.
На панель приборов подкл. 14. Кнопку вкл. КК на панели горит.
Приобрел кнопки вместе с рулем (тоже от бензинки без кнопки вкл./ выкл.) Диоды выпаял.
Запаял в плату кнопок 220 Ом и 910 Ом к одной стороне подкл. 74 к другой 75.
Т.е. при нажатии кнопок на тестере показывает 220 Ом или 910 Ом и Cancel. Короткое между 74 и 75.
Активировал как описано выше. Клеммы снимал. Нет КК и все тут.
Может кто скажет что ни так.

[Alex_174]

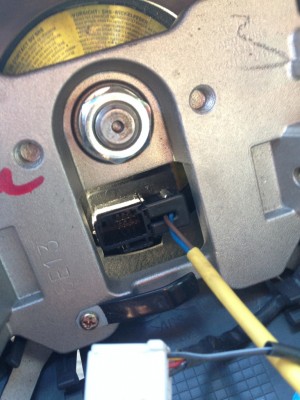

Друзья выручайте, пришёл мой руль с кнопками, установил его, разъемы на руле и на колонке совпали, поехал тестировать, не работает.
Вопросы:
1. как он вообще включается на сорентике? пробовал кнопку on/off нажимал, потом set и одновременно обе кнопки, не включается.

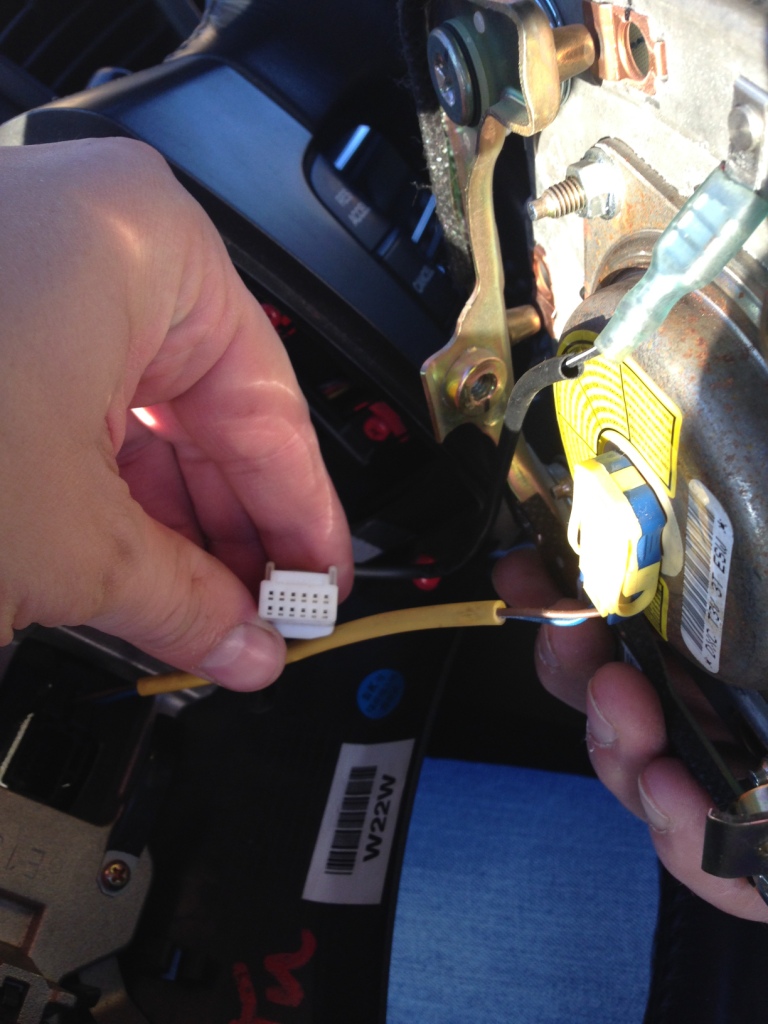

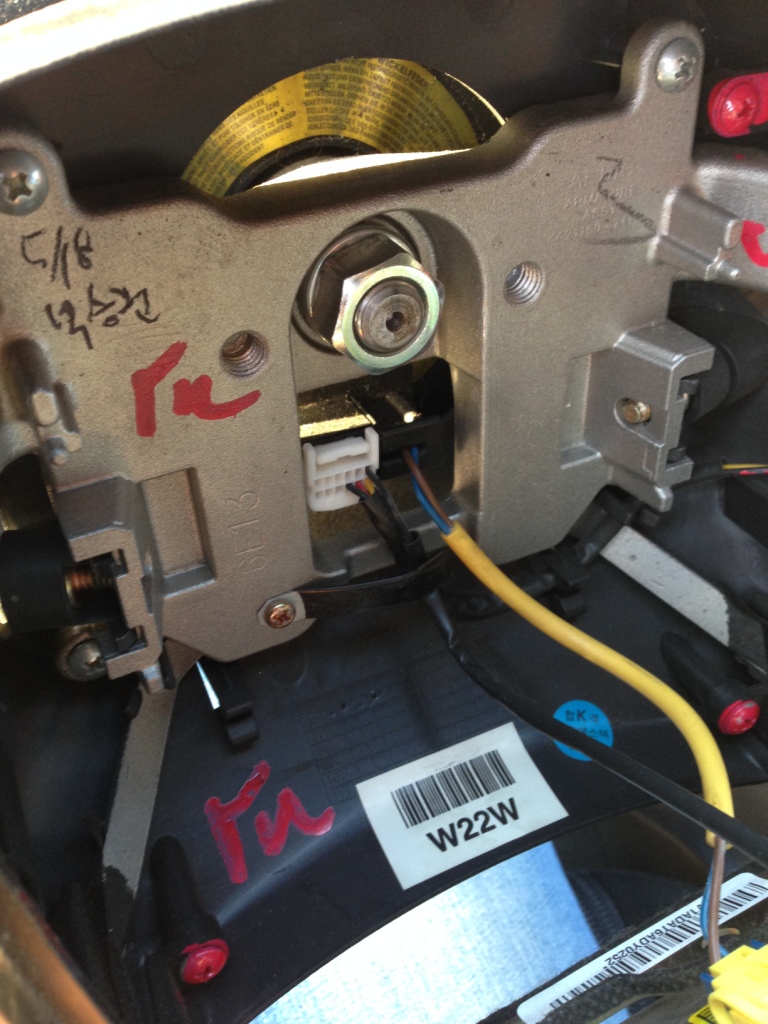

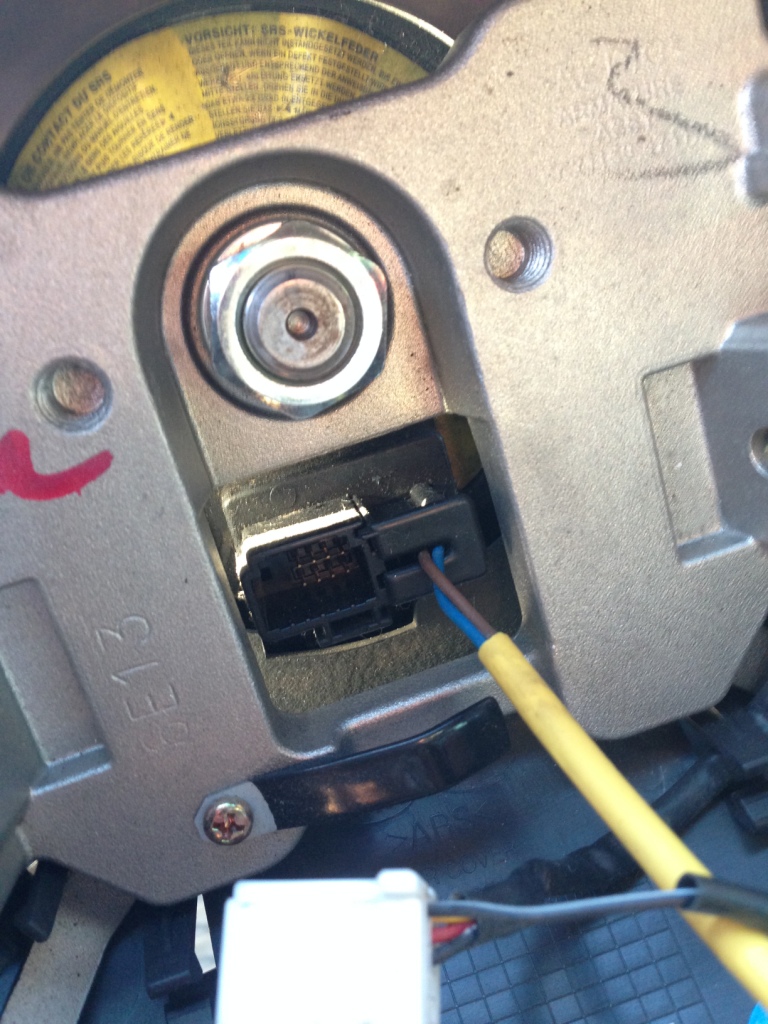

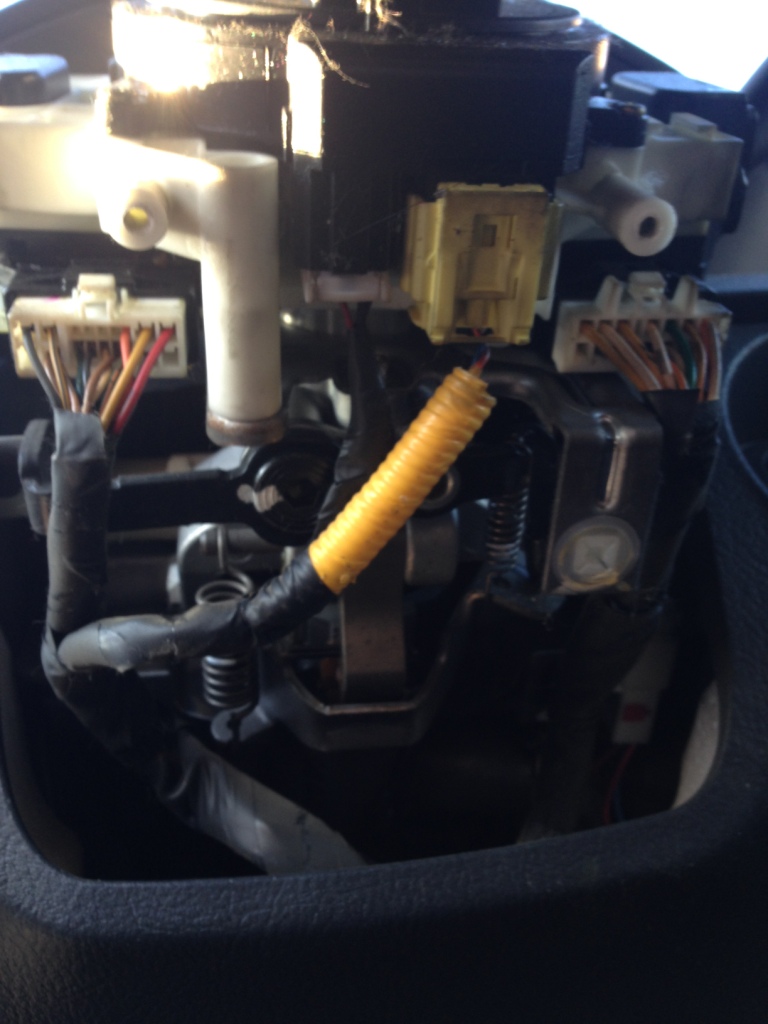

2. Выкладываю фото разъемов и проводки, может там что не так?

Мама

папа

мама+папа

проводка
