Можно ли самому поставить круиз-контроль на Соренто?

[kapger]

Вместо оригинального первого сообщения этой темы сейчас располагается подборка информации по круизу

Важное примечание! Ни на одном чистокровном корейце (из опубликованных в шапке темы) круиз не удалось заставить работать… Увы!
А также не удалось заставить работать круиз на переходной модели:

Моя машина оказалась довольно странная, из Кореи, для Корейского рынка. По всем внешним признакам - рестайл, 170 лс по документам и турбина VGT
... по всем компонентам - рестайл, но только ECU в ней - от дорестайла.

В этом случае в качестве возможного совета была дана ссылка на другой сайт: http://kia-sorento-club.by/showthread.php?t=575&page=4
И проблема круиза для Корейского рынка была решена чуть позже. Читать тут и тут.

Способ подключения круиза на ДОрестайле (2002 г. - 2006 г.)

(+/-)

Подключение круиз-контроля на ДОрестайл (дизель)
Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #536250, Автор: kapger , где приведена схема, связанная с индикацией круиза на панели приборов и схема кнопок, на самом деле оказавшаяся не совсем правильной...
Схемы, связанные с кнопками управления круизом дорестайла, приведены дальше:
Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #536251, Автор: kapger
Там же и чуть ниже показана распиновка разъемов и их расположение.
Схема кнопок на руле для дорестайла (из официальной книги) приведена тут: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #539260, Автор: DanShi
Забегая вперед скажу, что эта схема оказалась НЕПРАВИЛЬНАЯ! По этой схеме были попытки подключения (НЕУДАЧНЫЕ), описанные тут: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #541734, Автор: vendes
А вот здесь схема уже правильная: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #590655, Автор: vendes
Цитата от одного из первопроходцев:

Нет в кнопках никаких диодов, схема с резисторами

Если круиз не хочет начать работать, то проверьте наличие в кнопках «лишних» диодов: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #1011032, Автор: Мишель

Блок кнопок управления круизом был подвергнут разборке и внутри на плате оказались два диода … После их удаления и установки двух резисторов номиналом 220 и 910 Ом согласно имеющимся на форуме многочисленным схемам ВСЁ заработало согласно алгоритму

Проверка функционирования круиз-контроля на ДОрестайле:
Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #588738, Автор: kuslawa
Здесь САМОЕ ГЛАВНОЕ – следовать В ТОЧНОСТИ всем указаниям ПО ПОРЯДКУ! Цитата:

Прежде чем что то -делать достаньте блок ЭБУ из под ног пасажира и подсоедините индикаторную лампу 14 вывод а второй вывод на +12в . Теперь замкни через 3.9 КОМ выводы ЭПУ40 и 75 при ключенном движке на 3сек.Потом разомкни и выкл зажигание через 15 сек вкл зажигание и кратковременно снова замкни- лампа загорелась(Ты избранный счастливчик)Теперь можно делать дальше.

Дополнение к проверке функционирования:
Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #736656, Автор: vendes

Отключи акум на пару минут , у меня помогло и круиз активировался, правда после нескольких перезапусков движка.

У меня сразу круиз не включился, прикинул что круиза нет и все. но потом попробовал снова , отключил минус от аккума на 5 минут , подключил попробовал активировать круиз как выше описано, ничего. Завел мотор проехал немного заглушил , попробовал опять активировать и о чудо, оно заработало

В самом простом случае проверка выглядит так:

Проверил замыканием контактов 40 и 75 (сопротивление 3,9 кОм), на 14 ноге появилась " - ". Вывод - круиз есть

И вот так:

На колодке со стороны штекера нумерация пинов..Вычислил провода.(запомнился синий с черным на 14пин.Остальные подзабыл,но вроде 74 и 75 зеленые,40 не помню)).Сделал надрез на нужных,штекер воткнул обратно в ЭБУ.
… Подсоединил проверочную схему по версии kuslawa со стр.27.Все оказалось,как надо- на 14 пине появился минус

Способ подключения круиза на рестайле (2006 г. - 20?? г.)

(+/-)

Подключение круиз-контроля на РЕСТАЙЛ: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #535266, Автор: kapger , где показана схема индикации круиза на панели приборов для рестайлов всех типов (бензин/дизель). В следующем сообщении Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #535268, Автор: kapger показаны разные схемы для рестайла бензинового, дизельного с турбиной WGT и дизельного с турбиной VGT. В этих же сообщениях и чуть ниже показана распиновка разъемов и их расположение.
Проверка функционирования круиз-контроля на рестайле: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #536258, Автор: kapger
Там же сделан акцент на отсутствие необходимых для круиза проводов в базовой комплектации.
Впаивание светодиодов для круиза на Соренто-рестайл: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #540548, Автор: kapger
Как определить какая нога на ЭБУ какая: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #949487, Автор: alexttum
При установке недостающих пинов в ЭБУ: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #997574, Автор: Gubkin

убедитесь сначала, что те пины которые вы довставляете, вступают в контакт с ЭБУ ... Я вставлял пины, а они тупо не доставали до штырьков

Дополнение по установке недостающих пинов: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #999604, Автор: Gubkin, где в том числе обсуждалась необходимость подпиливания колхозного пина:

в будущем я бы лучше подпилил чуть пин чтоб он глубже вошел

Одно подпиливание ничего не даст, кроме подпиливания надо наростить пин с другой стороны, чтобы ему было чем упираться в колодку.

Отказался от пинов из разъемов питания дисководов
... более близкие посчитал от переходников с материнки на разъемы USB, кнопок, бипера и т.п. Фиксировал в разъеме
... плотно воткнутыми зубочистками с обламыванием заподлицо до резинового уплотнения.
... Перед втыканием разъема иглой отцентровал новые пины, чтобы гарантировано наделись.

Оригинальный пин в колодку ЭБУ: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #1046603, Автор: Gubkin

Некоторые общие вопросы круиза на рестайле и на ДОрестайле

(+/-)

Кнопки круиза, совмещенные с кнопками магнитолы:
Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #946393, Автор: alexttum
Отдельные кнопки круиза:
Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #1019695, Автор: Gubkin
Установка недостающих проводов в подрулевом разъеме для рестайла описана тут Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #536258, Автор: kapger, а также тут: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #539329, Автор: kapger и тут: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #999581, Автор: Gubkin
Всё это применимо и к ДОрестайлу, ибо на дорестайл:

кнопки ставили от рестайла

, см. тут: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #1273465, Автор: андрей2011
Разборка разъема в руле, извлечение из него пинов и использование их для подключения разъема круиза с внешней стороны руля: Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #991099, Автор: energuda
Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #1154253, Автор: Gubkin

Расшифровка цветовых кодов проводов
Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #999595, Автор: kapger

Ранее я собирался сделать сводку успешных и неуспешных попыток подключения круиза. Наконец-то руки до этого дошли. Тех, кто не увидел себя в этом списке, прошу отписать в личку, после чего новую информацию добавлю в список.

1. Статистика (подборка) результатов подключения круиза Дорестайл (2002 г. - 2006 г.)

(+/-)

1.1. Бензин.
1.1.1. Коробка автомат.
1.1.1.1. Информации от пользователей нет.
1.1.2. Коробка механика.
1.1.2.1. Отчет от AleksandrOK: Тема: Как установить круиз контроль на дорестайл, бензин.
1.2. Дизель.
1.2.1. Коробка автомат.
1.2.1.1. По информации от DanShi: Тип автомобиля: SORENTO, 2.5TD (145 л/с), AT. Год выпуска: 2004. Чистокровный Кореец. На колодке ЭБУ контакты были, провода шли до ближайших разъемов, в ответных частях разъемов контактов не было, цвета проводов совпали с одной из схем, пробовал различные варианты подключения, ни с одним не заработало.
1.2.1.2. По информации от deka: Тип автомобиля: SORENTO, 2.5TD (145 л/с), AT. Год выпуска: 2004. Чистокровный Кореец. На колодке ЭБУ контакты были, провода шли до ближайших разъемов, в ответных частях разъемов контактов не было, цвета проводов совпали с одной из схем, пробовал различные варианты подключения, ни с одним не заработало.
1.2.2. Коробка механика.
1.2.2.1. По информации от 1975 vik: Тип автомобиля: SORENTO, 2.5TD (140 л/с), MT. Год выпуска: 2003. Чистокровный Кореец. В эбу все провода на месте. Перемычку делал 38 ом проба и нет реакции лампочка не работает. P.S. Дальнейшей информации от пользователя нет.
1.2.2.2. По информации от vendes: Тип автомобиля: SORENTO, 2.5TD (140 л/с), TOD, MT. Год выпуска: 2003. Дорестайл для Европы. Дизель с турбиной WGT. Провода от блока ЭБУ: провод от 40 контакта к главному выключателю был полностью, цвет по схеме совпадает, провод от 74 был на массу, цвет по схеме совпадает, провода от 75 и 14 уходили до первого разъема. Протянул два провода: от 14 к контрольной лампе на щиток приборов, от 75 к главному выключателю, там ставил сопротивление на 3,9 ком. Улитка внутри была полностью со всеми проводами. К улитке, по круизу, подвел 1 провод, который соединил на главном выключателе с 75 выводом ЭБУ, массовый провод уже был подключен с завода. Кнопки самопальные приколхозил, все подключил - ничего не работает. Произвел активацию как написано в форуме. Круиз заработал и уже тысяч 10 прошел все в норме.
1.2.2.3 Информация от So-ny: Вчера мне все установили, сделали активацию и круиз заработал.
Тип автомобиля: SORENTO, 2.5TD (140 л/с), TOD, AT. Год выпуска: 2005. Дорестайл для Европы. Дизель с турбиной WGT.
По поводу что куда тянули - я не спец, не объясню...точно могу сказать,что тянули провода от блока управления в рулевую колонку.
Лампочка круиз-контроля уже была в панели приборов, кронштейны крепления кнопок не понадобились - в накладках на руле были предусмотрены пазы и отверстия - просто шурупами в них все закрепили. Кнопки от рестайла устанавливали.

2. Статистика (подборка) результатов подключения круиза Рестайл (2006 г. - 20?? г.)

(+/-)

2.1. Бензин.
2.1.1. Коробка автомат.
2.1.1.1. Информации от пользователей нет.
2.1.2. Коробка механика.
2.1.2.1. Информации от пользователей нет.
2.2. Дизель с турбиной WGT.
2.2.1. Коробка автомат.
2.2.1.1. Информации от пользователей нет.
2.2.2. Коробка механика.
2.2.2.1. Информации от пользователей нет.
2.3. Дизель с турбиной VGT.
2.3.1. Коробка автомат.
2.3.1.1. По информации от stover: Тип автомобиля: SORENTO, 2.5TD (170 л/с), TOD, AT. Год выпуска: декабрь 2006. Части проводов не было, пришлось тянуть. При этом все нужные пины в колодках были. Цвета проводов в реальности совпадают со схемой. Результат успешен - круиз работает.
2.3.1.2. По информации от spbkaa: Тип автомобиля: SORENTO, 2.5TD (170 л/с), TOD, AT. Год выпуска: 2007. Части проводов не было, пришлось тянуть. При этом нужных пинов в колодках НЕ обнаружено, попытки вставить заменители пинов ни к чему не привели. Цвета проводов в реальности НЕ совпадают со схемой. Результат НЕ успешен - круиз НЕ работает.
2.3.1.3. По информации от alex1212@rambler: Тип автомобиля: SORENTO, 2.5TD (170 л/с), TOD, AT. Год выпуска: 2011. Турбина VGT, ижевская сборка. Части проводов не было, пришлось тянуть. При этом нужных пинов в колодках НЕ обнаружено, попытки вставить заменители пинов ни к чему не привели. Цвета проводов в реальности НЕ совпадают со схемой. Результат НЕ успешен - круиз НЕ работает.
2.3.1.4. По информации от energuda: Тип автомобиля: SORENTO, 2.5TD (170 л/с), Part-Time, AT. Год выпуска 2008. Турбина VGT, ижевская сборка. Части проводов не было, пришлось тянуть. При этом нужных пинов в колодках НЕ обнаружено, вставил заменители пинов. Цвета проводов НЕ сравнивал со схемой. Впаял светодиоды в панель приборов. Результат успешен - круиз работает.
2.3.1.5. По информации от Gubkin: Тип автомобиля: SORENTO, 2.5TD (170 л/с), TOD, AT. ДАТА ВЫПУСКА 21.09.2007. Турбина VGT, ижевская сборка. Части проводов не было, пришлось тянуть. Цвета полностью совпадают. При этом нужных пинов в колодках НЕ обнаружено. Результат успешен - круиз работает!
2.3.1.6. По информации от g-m2002: Тип автомобиля: SORENTO, 2.5TD (170 л/с), TOD, AT. Год выпуска 2011. Турбина VGT, ижевская сборка. Проводов не было, при этом нужных пинов в колодках НЕ обнаружено. Пришлось тянуть провода и устанавливать пины. Результат успешен - круиз работает.
2.3.1.7. По информации от temaolnov: Тип автомобиля: SORENTO, 2.5TD (170 л/с), TOD, AT. Год выпуска: 2007 по вину, 2008 по ПТС(Ижевск). От мозгов проводов не было, пинов тоже - пришлось тянуть. Сделал напрямую от кнопок до ЭБУ. Пока что без индикации на приборке Результат успешен - круиз работает.
2.3.2. Коробка механика.
2.3.2.1. По информации от kapger: Тип автомобиля: SORENTO, 2.5TD (170 л/с), Part-Time, MT. Год выпуска: декабрь 2006. Части проводов не было, пришлось тянуть. При этом все нужные пины в колодках были. Цвета проводов в реальности совпадают со схемой. Результат успешен - круиз работает.
2.3.2.2. По информации от Мелкий66: Тип автомобиля: SORENTO, 2.5TD (170 л/с), Part-Time, MT. Год выпуска: 2008. Части проводов не было, пришлось тянуть. Результат успешен - круиз работает.
2.3.2.3. По информации от mvpavluk: Тип автомобиля: SORENTO, 2.5TD (170 л/с), Part-Time, MT. Год выпуска: 2007. Части проводов не было, пришлось тянуть. Результат успешен - круиз работает.

Успешный опыт установки на дорестайл-бензин от Александра aka AleksandrOK:
Тема: Как установить круиз контроль на дорестайл, бензин.

[spbkaa]

надо дополнить:
ижевская сборка, модельный 2008 г.
пины вставил и постоянно загорелся SET на приборке (до сих пор горит, не отключил еще провода ) официалы сказали - прошивка без круиза.

[бульбаш]

deka
У нас скоро машинка из белорусии будет ехать в питер, дорестал и хозяйка не против поэксперементировать с круизом, как их пересечь с программистом.

[vendes]

После продолжительных поездок, появилась мысль КРУИЗ должен быть ДВУХ диапазонным Город-Траса,
у меня есть кое какие наметки как из родного сделать ДВА диапазона, как скорость вниз зафиксировать проблем нет
а вот как после города поднять до нужной Вопрос ??( но мысли есть ),
Давайте мысли в студию я докурочу свой Сорик !!

[runner_Perm]

КРУИЗ должен быть ДВУХ диапазонным Город-Траса,

Поподробнее логику работы можно описать?

[vendes]

Логика работы если просто то так-
нажал зеленую кнопку едет 60 км\час
нажал красную кнопку едет 90 км\час
это чего в итоге хочу получить. а как реализовать в схемотехнике тут как я предпологаю без частотомеров-тригеров не обойтись и привязку надо делать к датчику скорости. для набора скорости планирую паралельно педали какой-то резистор ставить чтоб он "давил на педаль" до набора скорости круиза а потом в работу вступал штатный круиз. но это пока предположение. потеплеет начну примудрять.

Добавлено через 19 дней 7 часов 58 минут 28 секунд:
И тишина .....!
Есть тут кто-нибудь кто с микросхемами дружит, отзовитесь, идея не нулевая только помошь небольшая нужна

[u s t a s]

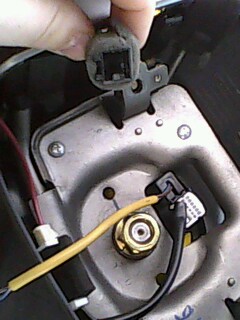

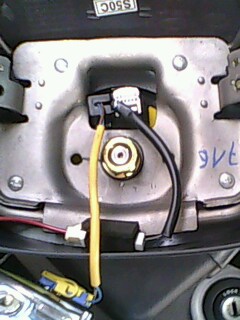

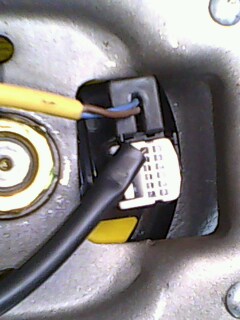

Попытался инсталлировать круиз... Хорошая новость - под заглушкой кнопки круиза оказалась нужная фишка, кнопка стала роскошно! Плохая новость - снял подушку и не нашел фишку для кнопок регулятора круиз контроля. Чуда не получилось ((
Я чего то не понимаю? подскажите куда рыть дальше !

[kapger]

Я чего то не понимаю? подскажите куда рыть дальше !

А в чем вопрос-то? НОрмальные фотографии и нормальные разъемы на них. Может все-таки попытаетесь сформулировать свой вопрос понятнее для окружающих?

Добавлено через 15 минут 53 секунды:
У меня сначала было так: см. сообщение в теме Тема: Кнопки управления магнитолой на руле, Сообщение #500805, Автор: kapger
Потом купил сдвоенный блок кнопок круизконтроль+аудио и стало так: см. сообщение в теме Тема: Кнопки управления магнитолой на руле, Сообщение #510513, Автор: kapger
Сначала я о круизе и не мечтал, однако потом попробовал и все получилось.
Как это выглядит внутри и снаружи руля см. тут Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #536258, Автор: kapger и тут Тема: Можно ли самому поставить круиз-контроль на Соренто?, Сообщение #539329, Автор: kapger

[u s t a s]

Я чего то не понимаю? подскажите куда рыть дальше !

А в чем вопрос-то? НОрмальные фотографии и нормальные разъемы на них. Может все-таки попытаетесь сформулировать свой вопрос понятнее для окружающих?

Добавлено через 15 минут 53 секунды:
У меня сначала было так: см. сообщение в теме http://www.sorento.kia-club.ru/forum/vi ... 05#p500805
Потом купил сдвоенный блок кнопок круизконтроль+аудио и стало так: см. сообщение в теме http://www.sorento.kia-club.ru/forum/vi ... 13#p510513
Сначала я о круизе и не мечтал, однако потом попробовал и все получилось.
Как это выглядит внутри и снаружи руля см. тут http://www.sorento.kia-club.ru/forum/vi ... 58#p536258 и тут http://www.sorento.kia-club.ru/forum/vi ... 29#p539329

Вопрос в том, что на регуляторе фишка совсем другой формы. Извините что туплю, но я не разу не электрик (((
Т.е. мне надо штатную фишку на регуляторе обрезать и пытаться в белый разъем на руле подсоединиться ?
Спасибо за ссылки, кстати, очень полезно !

Замечание от модератора: BlkDem Устное замечание за нарушение п.5 Правил форума. Во избежание недоразумений: Тема: Учимся правильно цитировать собеседников!

[kapger]

На каком таком регуляторе???
Начните с того, что именно Вы купили, приложите фото этого "регулятора", может окажется, что это совсем не то, что надо...

[runner_Perm]

Речь идет о ДОрестайле. Там в каких то версиях круиз включался клавишей рядом с крутилкой режимов трансмиссии.

[kapger]

Речь идет о ДОрестайле

Но не в руле же! Тем более, что 2006 год может относиться как к рестайлу, так и к дорестайлу

[BlkDem]

Ну, какбэ, если указан двиг "14Х", то дорестайл

[u s t a s]

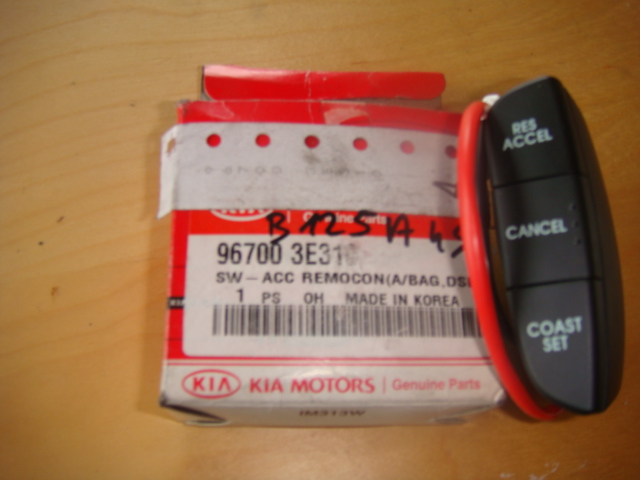

так начну по порядку ) Машина ДОрестайл. Европеец. Были приобретены следующие детали: выключатель 932103E000C и регулятор круиз контроля 967003E310.
Первая - обычная кнопка рядом с переключателем привода. Вторая - именно на руль, выглядит см фото.

Кнопка стала отлично, под заглушкой обнаружился нужный разъем. а вот разъем на рулевом колесе для кнопок регулятора - отсутствует. В регуляторе фишка совсем другая (на фото в руке фишка от регулятора)

[vendes]

В регуляторе фишка совсем другая

А если попробовать пины из разьема вытащить и вставить в имеющийся на руле , или если там "папа" то отрезать их и подпаять разьемы от компьютера и вставить в уже имеющийся
Иначе возможно долго переходник придется искать

[kapger]

Про дорестайл, к сожалению, ничего сказать не смогу...
