Не включается полный привод (Part-Time)

[Симонович]

Приветствую всех! После двухдневного поиска пропавшего полного привода выяснил причину - приказал долго жить актуатор 51020 3E100 (в некоторых местах он зашифрован почему то под ником "Шестерня дифференциала ведущего моста 51020 3E100". Благодаря форуму и его первопроходцам диагностировалось очень просто - из отверстия снятого сапуна постоянно дует воздух (работоспособность воздушного насоса, самой раздатки и отсутствие люфтов на шруссах естественно также заранее проверены).
В связи с этим вопросы к коллегам трактористам, прошедшим эту экзекуцию:
1). Для замены этой приблуды нужно что нибудь ещё заказывать?
2). Сколько времени нужно на первый (познавательный ) ремонт? (Панически боюсь отдавать криворуким сервисменам!

[M a r t i n]

Присоединяюсь к вопросу. Хотя наверное не особо, т.к. с моим радикулитом сейчас только по ямам лазить... Хотя тоже стремаюсь доверять машину "профессионалам".
И в моем "деле" пошла подвижка - промыл сапун, насос постоянно качает, даже при снятом сапуне. Правда качает с некоторым усилием, т.е. на пределе отключения. Таки актуатор? Ну да, что ж еще, если б он был цел, насос бы остановился, а так травит...

Добавлено через 1 день 58 минут 5 секунд:

а там лопнула резиновая трубка.

Что за трубка такая? В дифференциале?
Есть партномер или на схеме?

[konsul]

разъясните мне пожалуйста! у меня соренто ижевской сборки 2008 г. 2,5 т-дизель, АКПП. в выходные при развороте возле подъезда поперек колеи застрял на снегу. включил полный привод, отключил ЕСП, включил первую передачу - выехать не смог. крутились оба правых колеса и все. пришлось копать. чуть сдал и опять сел. специально выключил передний привод и опять включил - загорелось на панели почувствовал легкий толчок. однако опять не выехал - крутились два колеса по диагонали. пришлось опять копать. так есть у меня полный привод? и как вылезать в таком случае из снега или грязи? может не ндо было отключать ЕСП?

[Дим66]

пониженную включать нужно

[Симонович]

Что за трубка такая? В дифференциале?

Да, в корпусе дифференциал. Снаружи подходит воздух по трубке от воздушного насоса. Внутри коротенькая резиновая трубочка соединяет актуатор с внутренним концом штуцера переходника.

Фото актуатора выложил MIF в 2009г. В верхней части актуатора видна металлич. трубка, на которую нужно одеть соединительную резиновую трубочку.

[M a r t i n]

Ого, во как оно оказывается...
Поглядел еще раз схемку в Микрокате, нашел ее: 510433E100 Hose actuator, она копейки стоит, хорошо, что ты об этом написал, буду заказывать актуатор и трубочку эту.

Добавлено через 4 минуты 36 секунд:

так есть у меня полный привод?

Все ок у тебя, так и должно быть, ты в обоих случаях поймал букс на оба моста, раз оба сбоку, раз - диагональ, видать хорошее местечко попалось... У нас мосты не блокируются, до настоящих внедорожников далеко...
А так да, надо понижайку включать и не маслать, шо дурной, а внатяг, педаль газа не трогаешь, только сцеплением, плавненько...

[KLIG.]

Вот как актуатор установлен на корпус дифа

[Igor Kartashev]

Недавно менял актуатор. Выкладываю несколько фото.

[Симонович]

Недавно менял актуатор.

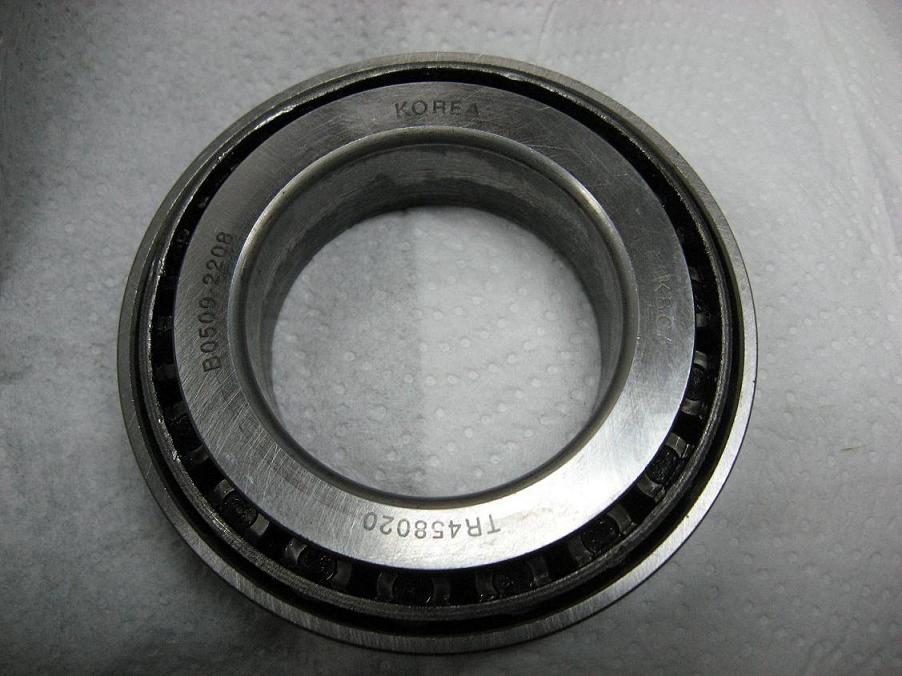

А зачем подщипник брал? На всякий случай? Кстати, как состояние внутренней резиновой трубки? А то я что то начал беспокоиться, что её не заказал. Вообще, можно её подобрать из подручного материала?

[Igor Kartashev]

Подшипник я не менял, промыл и поставил обратно. Трубочка состоит из двух слоев, думаю, что второй слой защищает ее от воздействия масла, поэтому оставил и ее. Когда собирал редуктор, то дополнительно почистил сапун и проверил гермитичность актуатора, подключив внешнюю резиновую трубку и просто подув в нее. Воздух не пропускает. Но у меня еще другая проблема, при включении на HI 4x4, насос не качает, хотя автономно его проверял - работает. Сейчас ищу схему, в чем может быть проичина? Может еcть предохранитель в цепи и он неисправен?

[M a r t i n]

А кто знает, как именно выключается актуатор дифференциала?
Насос откачивает воздух или пружинка какая может сжимает актуатор?
И еще, если уж разбирать дифференциал, так может помимо актуатора и трубочки нужно (или резонно / желательно) еще что-то заказывать, сальники например?

[Igor Kartashev]

На предыдущем фото дифф1 виден лепесток пружинной шайбы. Когда насос надувает актуатор, эти лепестки шайбы сжимаются и происходит зацепление зубьев в дифференциале, мост включается. Когда происходит выключение - воздух стравливается через насос и пружинная шайба приходит в исходное состояние, и зубья расцепляются. При сборке редуктора рекомендую использовать герметик Reinzosil. Кстати, я его использовал при сборке двигателя, наносил на крышки и поддон.

Добавлено через 5 минут 17 секунд:
Фото герметика. Очень удобен дозатор и закрутка для выдавливания (они в упаковке с герметиком)

Добавлено через 1 день 4 часа 15 минут 38 секунд:
Основываясь на том, что насос не качает, а при снятии с него разъема загорается индикация 4HI и 4Low при включении зажигания (то есть цепь исправна), предположил, что неисправность кроется в самом воздушном насосе. Снял его с машины и плоской отверткой развальцевал крышку. После снятия крышки стала ясна причина - обрыв дорожки на печатной плате блока клапанов (могу ошибиться в названии). Открутил два самореза и аккуратно вытащил весть клапанный блок, при этом три проводка не отпаивал, а просто подсовывал через резиновую заглушку снизу блока. После того, как вытащил блок, пинцетом снял клипсу с эксцентрика и вытащил его с моторчиком из шатуна насоса. Все прочистил, слегка смазал подшипник скольжения шатуна, запаял обрыв дорожки на плате, установил резиновые уплотнители и собрал все в обратном порядке. Ниже выкладываю фото. Надеюсь, что кому-нибудь пригодится.

[KLIG.]

Igor Kartashev
Игорь, отличные фото и понятный и доступный отчёт!!!

Добавлено через 4 минуты 45 секунд:

еще что-то заказывать, сальники например?

Сальники меняются без разбора редуктора. Редуктор разбирается только для замены актуатора, деталей самого редуктора(это вряд ли) или замены подшипников.
Если есть желание заказать ещё что нибудь, то проверь люфт на хвостовике редуктора

[konsul]

у меня при подключении переднего моста автоматически включается понижающая и коробка автомат

[mars-игор]

Добрый вечер!

Тоже перестал подключатся передний мост...

Моторчик вроде качал,но для проверки был взят еще один с разборки...результат - "0"...


Вот вопрос:в ольшенстве ответов в теме говорят о том что насос должен накачивать воздух в мост,

Но у нас наоборот..моторчик качает воздух из моста при включении!!!

(Если смотреть на моторчик свеху,то у него два пластиковых патрубка:верхний и нижний....на нижний надет резиновый патрубок,вехний - свободный...,так вот в нижний воздух закачивается,а из верхнего выкачивается...ЧТО ТО ЗДЕСЬ НЕ ТАК?
Перестановка резиновой трубочки с нижнего на верхний патрубки результат не дает...(мост не подключается))

И еще..когда поставили моторчик с разборки-он стал качать масло ..(из моста?)...

Помогите разобраться..
