Решил я потратить деньги на фаркоп и сэкономить на установке.

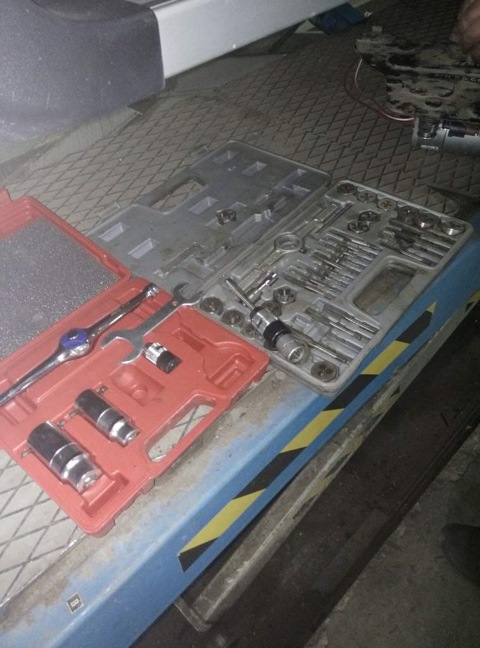

Спасибо другу что предоставил бокс, инструмент и дополнительные руки:-)
В процессе установки фаркопа, а потом электрики не раз промелькнула мысль "Да нафига я решил это делать сам — нужно было заплатить 4000 рублей и не мучиться".
В принципе в инструкциях по установке фаркопа и электрики все указано картинками, но для того, чтобы они "дошли" нужно как следует подумать (вроде и руки из плеч и голова на плечах варит, но все первый раз показалось очень муторным)
При установки электрики отключаем минус с аккумулятора!
Приехали к 11:45.
В начале подъемник был занят другим сориком
Подъемник освободился и я поднял свою для разбора задней части.
Для установки электрики нужно вытащить все из багажника, полки, перегородки, шторку, третий ряд (если есть). Снимаем запаску.
Далее откручиваем стопаки

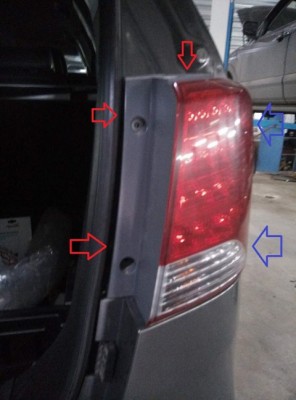

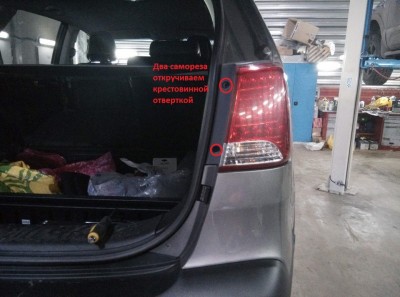

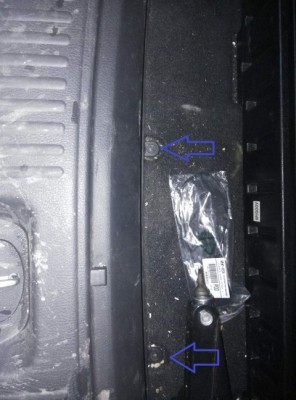

Стопак держится только на двух саморезах, далее тянем его на себя — справа есть металлические направляющие (отметил синими стрелками)
- вот они

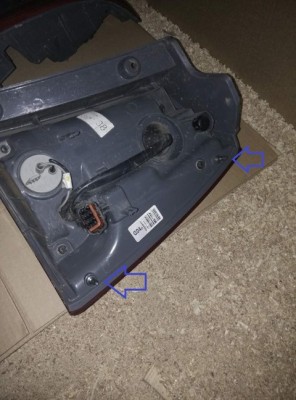

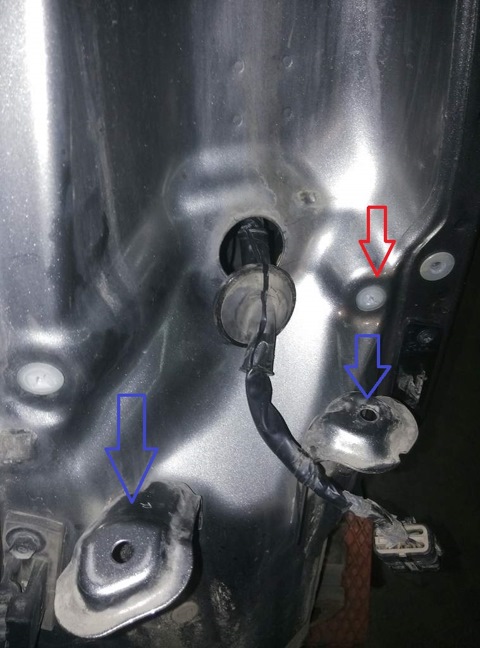

Под стопоками есть один саморез и два пистона

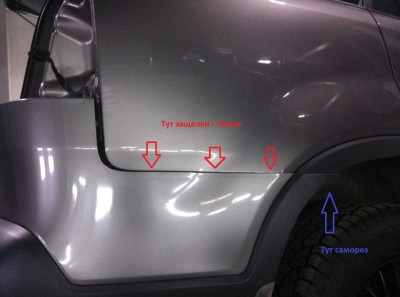

- пистоны стояли (выделил синим), саморез красным. (сфотать забыл, как стояло)

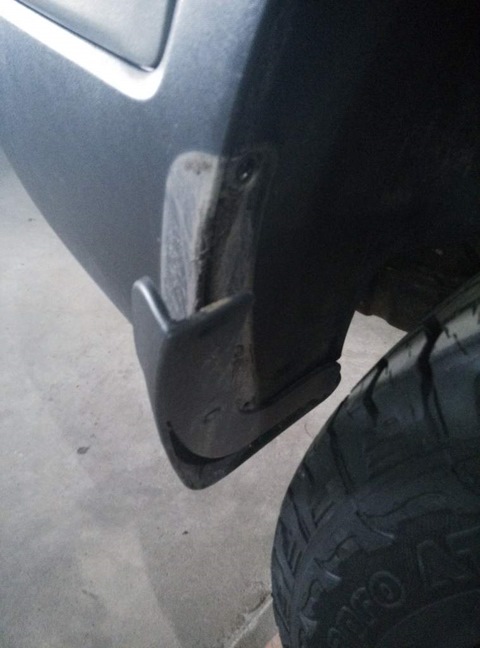

снимаем брызговик, который держится на нескольких саморезах и пластиковых защелках (пистонах), похожих на саморезы (не знаю как они называются).
Сверху над брызговиком есть саморез в нише — не забудьте выкрутить (его забыл сфотать).
Далее под машину:

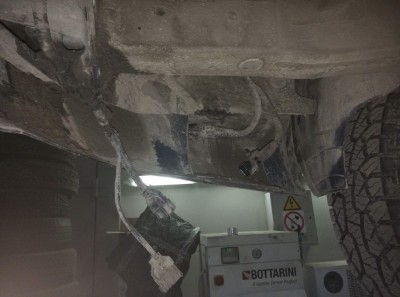

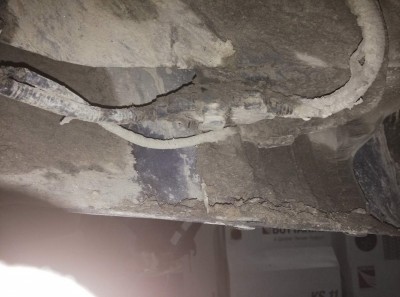

Отстегиваем два контакта
- отстегнули
- у меня защелки не сломались
откручиваем усилитель, который держится на трех болтах с каждой стороны.
После чего если заглянуть под бампер сзади видно что у него пластиковые защелки по всему периметру, которые держатся за кузов
- вот они
Бампер снимается вместе с усилителем

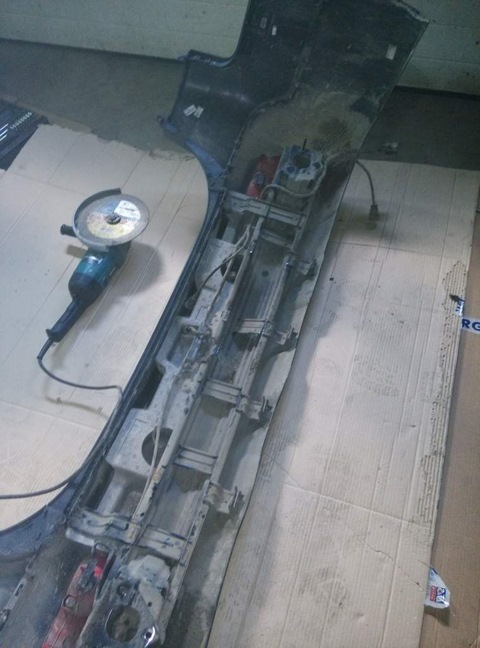

Режем у усилителя поперечины балгаркой
Добавлено через 7 минут 10 секунд:
- пилим
- отпилили

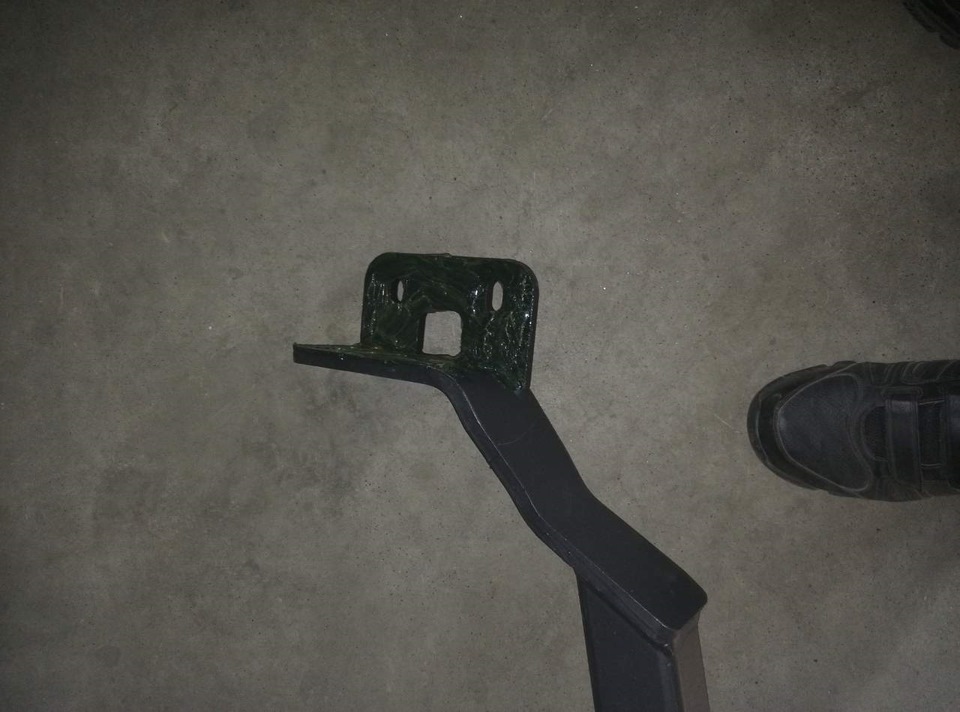

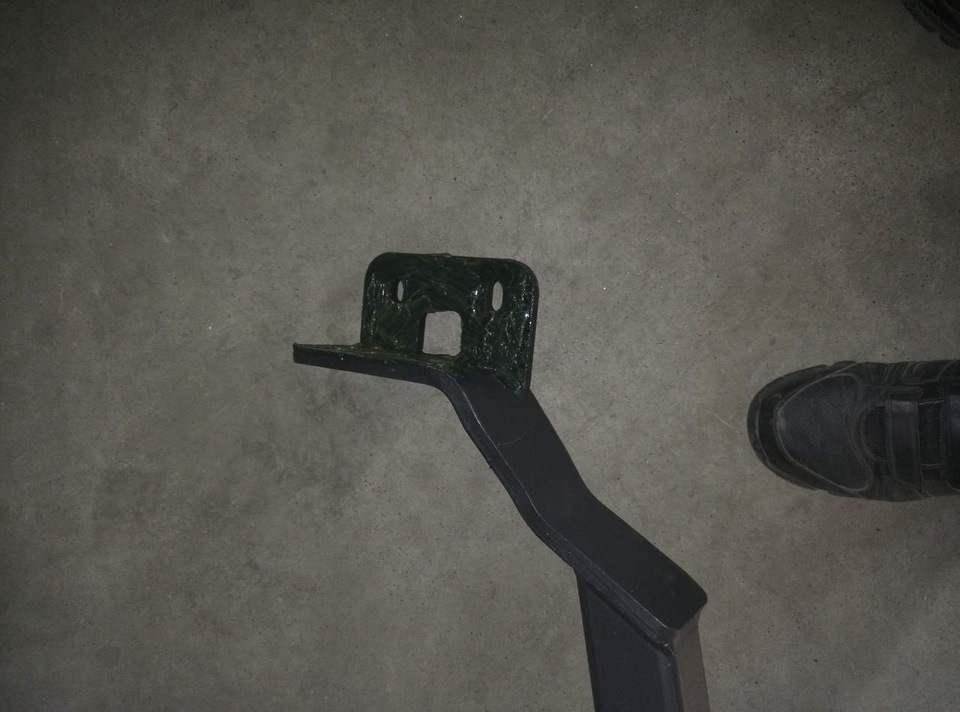

Достали родимый фаркоп
Снимаем глушитель с резинок

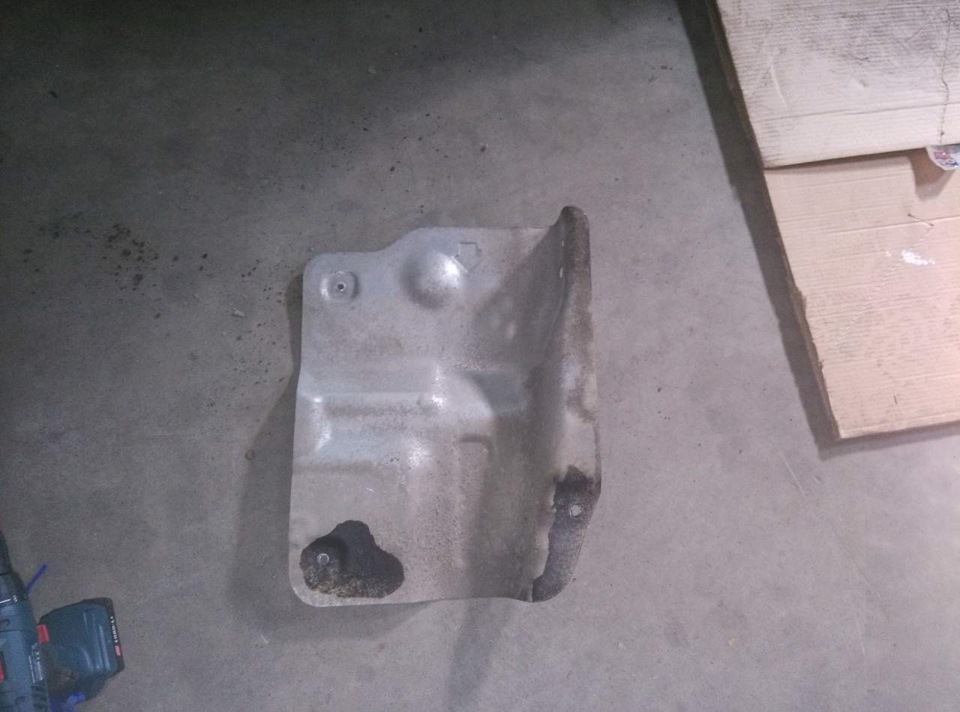

откручиваем экран глушителя
За ним спрятано отверстие, которое нам пригодится.

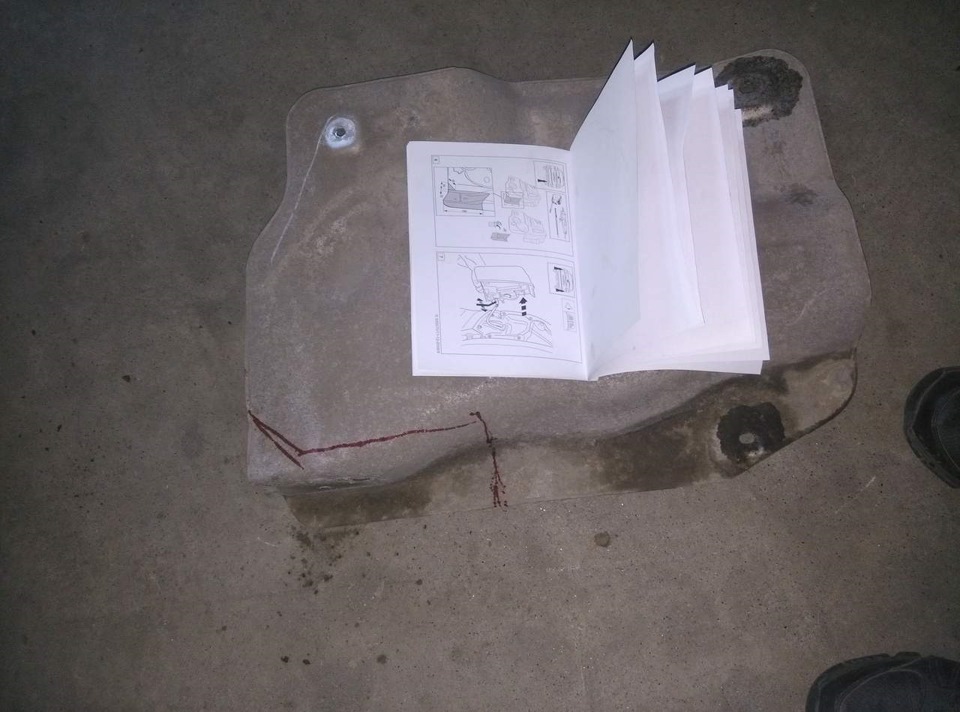

отмечаем маркером, что лишнее нужно срезать балгаркой (в инструкции указано, но я не сразу понял по рисунку что это!)
- отпилили
- смазал все соединения и болты, тем что дал друг — похоже на литол

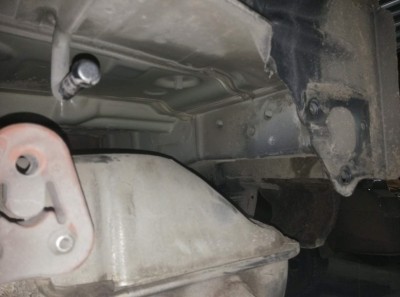

Нижние отверстия с резьбой прошел мечиком, т.к. болты не вкручивались (были забиты грязью).
Добавлено через 4 минуты 5 секунд:
Далее ставим обратно экран глушителя.

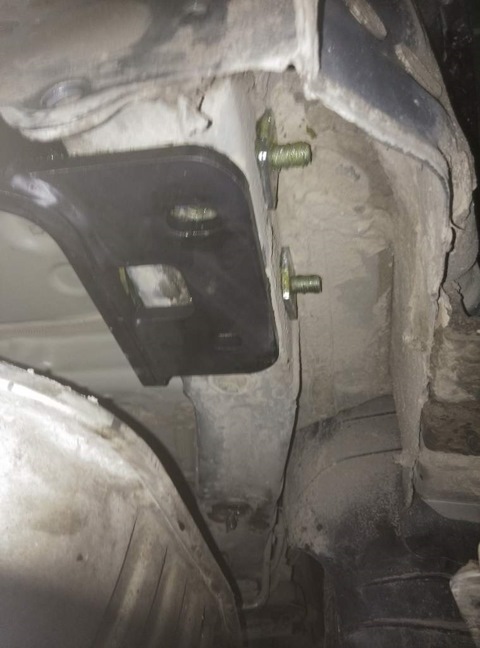

И начинаем устанавливать фаркоп, который держится на 4-х болтах с каждой стороны

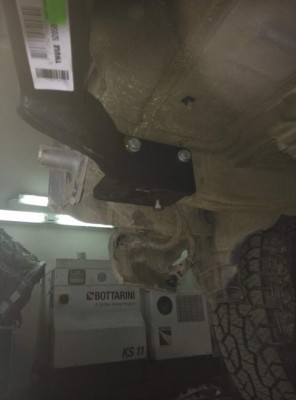

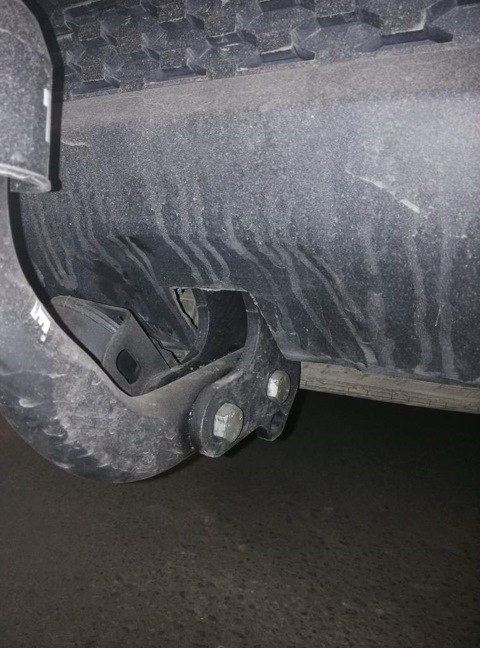

- Поставили фаркоп
Одеваем обратно резинки глушителя — я про них забыл и вспомнил только на следующий день:-)

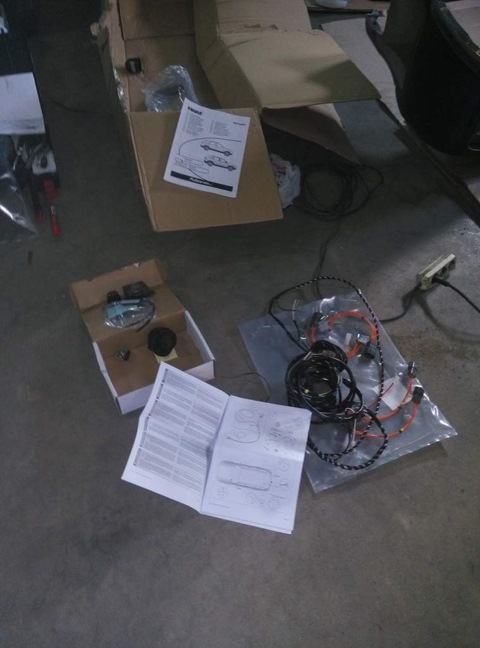

- Достали комплект электрики Thule 720523, которая идет на Sorento и ix55
Сразу хочу сказать — этот комплект электрики рассчитан на установку к стопакам снаружи (его нельзя подвести внутри салона). Так как мне посоветовали в моем БЖ это сделать внутри я не думая отрезал резинки стопаков, т.к. они не снимались с фишек.
- как-то так
Добавлено через 34 минуты 38 секунд:
Ну а потом я начал прикидывать комплект проводов и понял, что они не дотягиваются до стопаков, если проводку кидать внутри. Можно было отрезать родную изоляцию, нарастить провода и еще многое, но я решил делать как указано в инструкции.
Для установки электрики нужно снять:
- вот это
держится на двух саморезах
- вот они

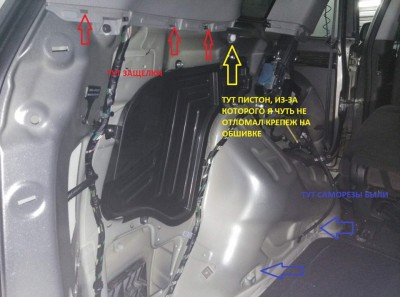

и на защелках, одно основание я отломал
ЗАЩЕЛКИ
- основание, с одной стороны отломал
Далее снимаем обшивку с левой стороны, которая держится на саморезах и пистонах.

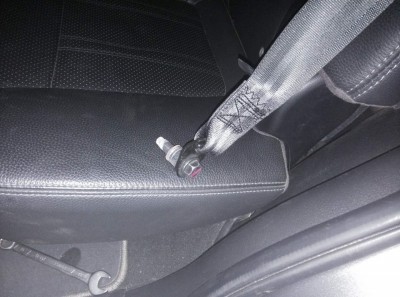

Для того чтобы снять обшивку сначала откручиваем болт крепления ремня безопасности
- открутил
- Обшивку снял. Для того чтобы снять крепеж обшивки с пистона — обшивку толкаем в сторону торпеды, чтобы пистон отстегнулся.
Ни чего сверлить не нужно — отверстие для вывода проводки наружу есть — отмечено в инструкции (хотя написано на одном из рисунков — как опция просверлить)

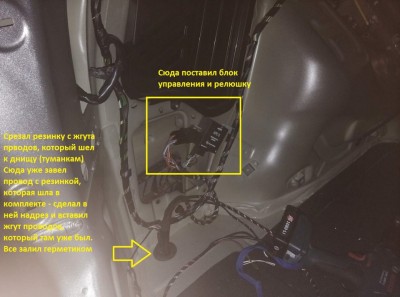

- То что порезал, заклеил черным герметиком
В инструкции указано приклеить блок и релюху на двухсторонний скоч — я придумал проще и надежнее.
- блок и релюшка идут в комплекте. В кузове есть два отверстия с резьбой. На блоке немного расточил отверстие слева. На один болт (слева) посадил блок и релюшку. Вторым болтом зафиксировал болт справа
- другой ракурс
Добавлено через 6 минут 49 секунд:

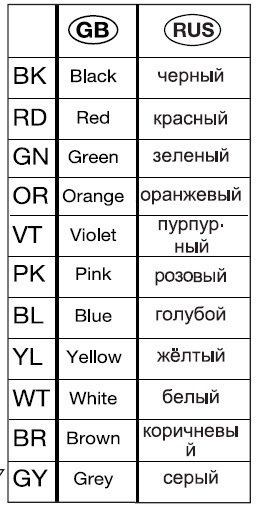

Цвета проводов в инструкции указаны с сокращениями, все сокращения расшифрованы на одной из картинок:

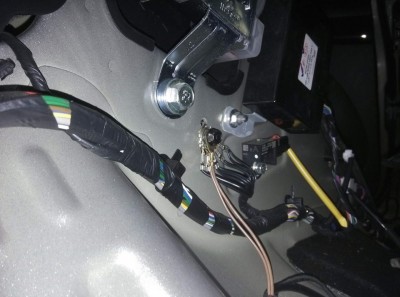

- сюда прикрутил массу (провод идет в комплекте — в инструкции все указано)

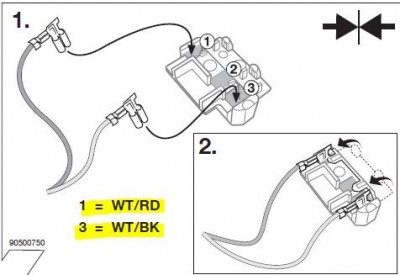

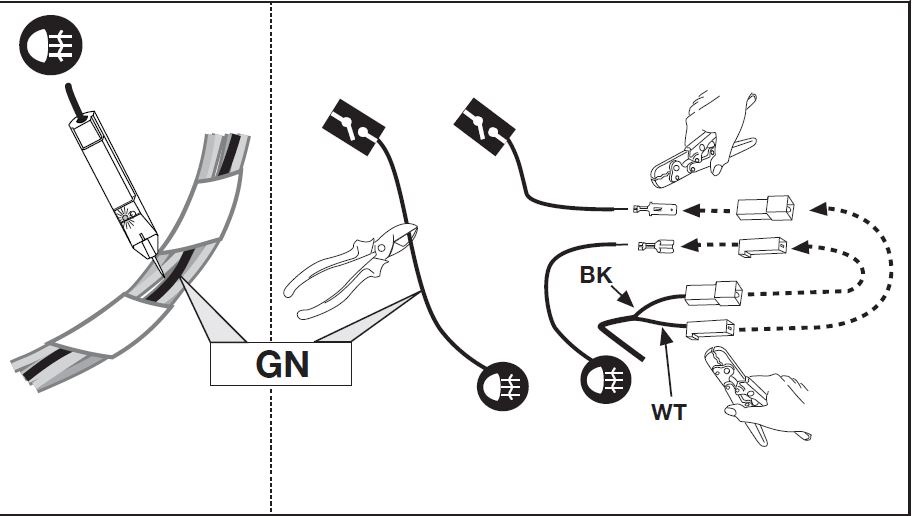

- В пучке проводов, который идет вниз (наружу к днищу) штатной проводки авто, нужно найти зеленый провод (плюсовой) так как там их два зеленых, а в инструкции об этом не сказано. Мы воспользовались тестовой отверткой с иголкой. Режем его, устанавливаем на него две фишки (папа/мама), которые идут в комплекте, и одеваем на них фишки из проводки фаркопа (как указано в инструкции)
- указано так

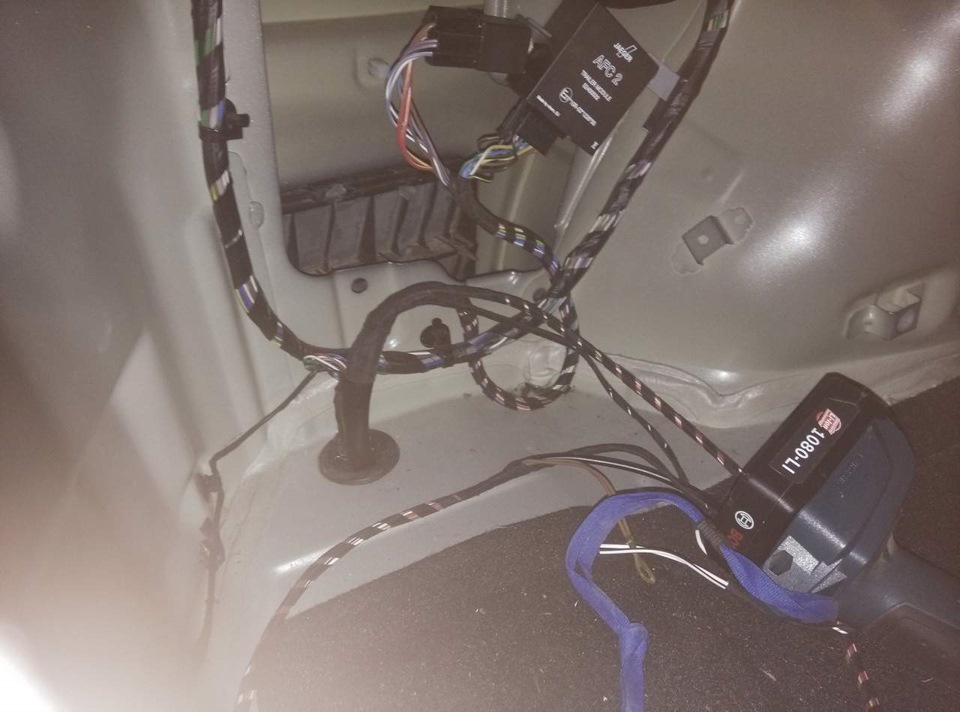

- далее ведем провод из проводки фаркопа к щитку предохранителей

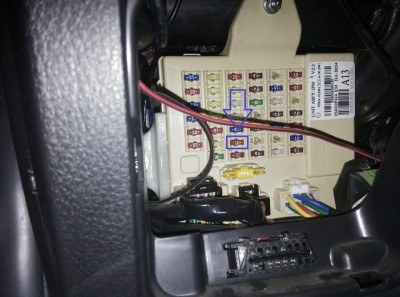

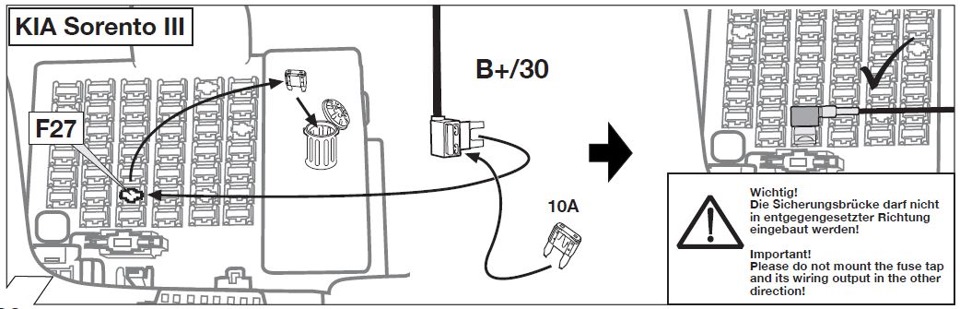

- сюда (вместо предохранителя 10А) ставится фишка, в которой уже стоит предохранитель (вроде 25А), и есть пустое место для еще одного предохранителя, который идет в комплекте с проводкой (10А)
- получается, что в нем будет стоять два предохранителя

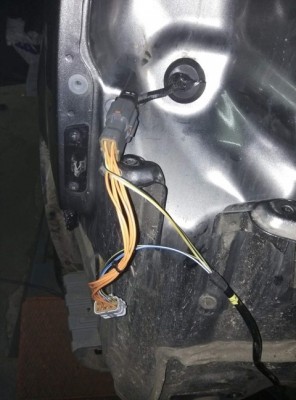

- далее подключаем провода от пучка проводки фаркопа к фишкам проводов стопаков (оранжевые провода)
ВАЖНО! Обращаю Ваше внимание на то, что для разного вида стопаков используются разные (оранжевые провода с фишками)

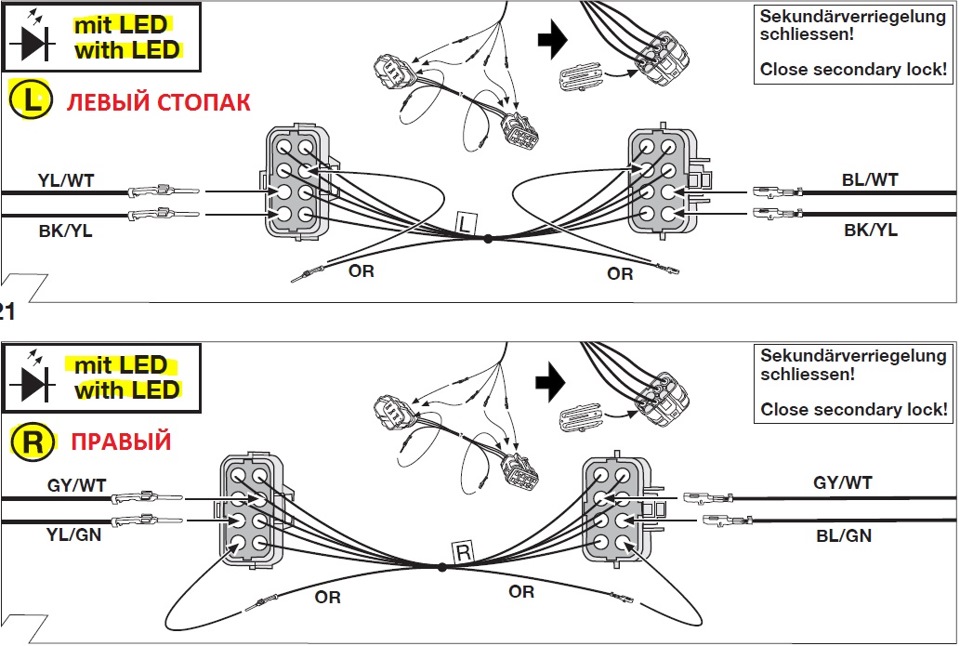

Выкладываю схему подключения для стопаков (LED) (8pin)
- для LED
(Для обычных стопов используются 6pin)

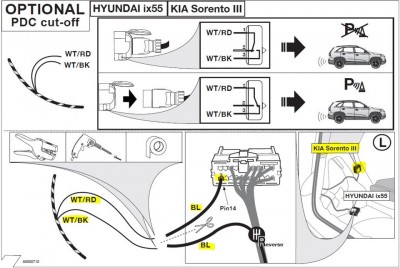

Чтобы при подключении прицепа, вас не доставали писки парктроника — к CAN шине (установлена ближе к двери. Нужно на фишке найти синий провод, откусить его и к нему подключить провод в черно/оранжевой тканевой обмотке (бело-красный и бело-черный)
- т.к. токи не большие, а фишек в комплекте уже не было и у меня их тоже не было (не знал что могут пригодиться) я прикрутил на скрутке и заизолировал изолентой. (может буду делать шумку и переделаю)
Добавлено через 8 минут 22 секунды:
Можно ставить бампер в обратном порядке.
Все подключили, бампер поставили. Теперь можно подключить розетку (она 7pin). Для подключения кемперов как правило идет 13 pin, переходник можно докупить — стоимость 1000 рублей.

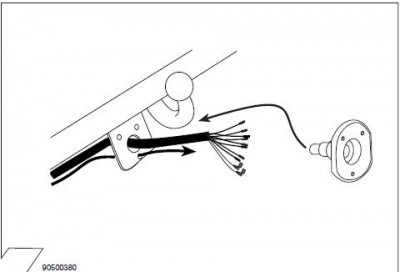

- вывели пучок проводов
- два провода вставляем в фишку (пластиковую) которая идет в комплекте с проводкой фаркопа
- начинаем подключать провода по схеме (какой провод нужно вставить согласно непонятным номерам указано в таблице). Обращаю внимание, что 8/58b и 2/54g — указаны в таблице просто как — 8 и 2

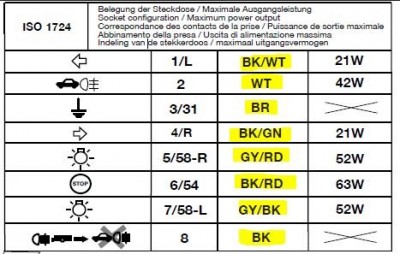

- вот в этой таблице расшифровка, какой провод отвечает за непонятные сокращения

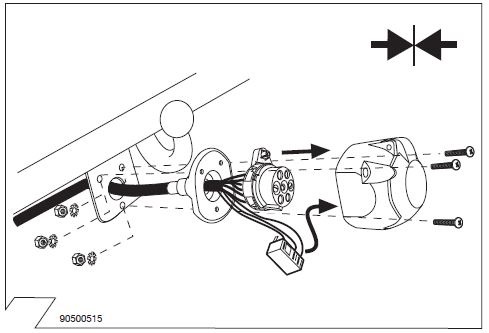

- провода подключили, вставили розетку и пластиковую фишку в пластиковый короб, закрутили тремя болтами.

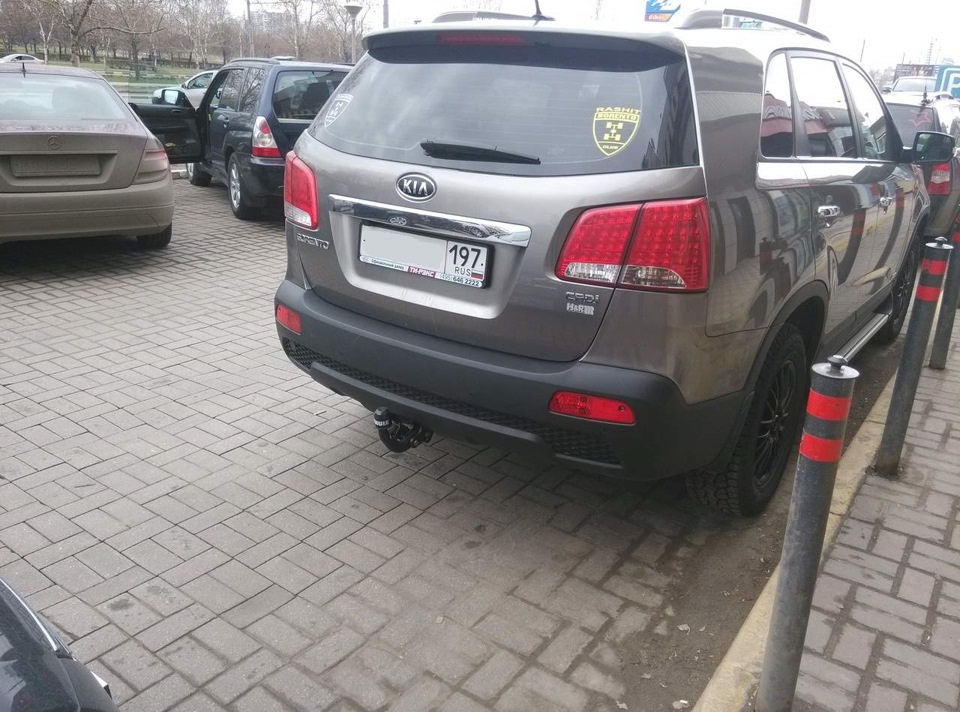

- ну и собственно конечный результат
Прошу прощения за то, что последние действия не фотографии, а картинки. Просто уже изрядно надоело, пару синяков на пальцах, один порезал о металлические заусенцы днища, телефон был весь в литоле и пыли.
Установка фаркопа и электрики закончилась в 0:30 следующего дня + к этому долго убирал инструмент и складывал все обратно в багажник.
Итого на установку фаркопа и электрики я потратил более 12 часов! (вроде не рукожоп, но все же очень долго…)
Конторы по установке фаркопа и универсальной электрики просили от 4000 рублей и говорили что времени необходимо от 4-х часов.
В результате от жен за отсутствие дома в субботу оба получили выговор. Домой я приехал в 2 ночи…
Добавлено через 9 минут 31 секунду:
Забыл написать, что бампер и усилитель нужно подрезать.
т.к. я поторопился и не туда посмотрел, то бампер я подрезал столько, сколько указано для усилителя — в принципе не видно, но я то знаю что косякнул.
А то что нужно пилить усилитель я понял, после того как прислонили бампер и увидели что усилитель мешает.

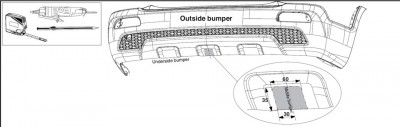

- так нужно отпилить на бампере — я использовал для этого гравер

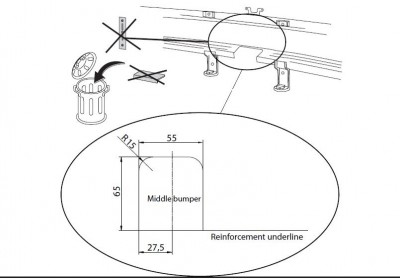

- так нужно отпилить усилитель
- Так получилось. Я отпилил бампер 65х55, а нужно было 35х60. как не странно, но бампер встал, даже не помешало то, что отпилил в ширину на 5мм меньше. А то что лишнего на 3см в длину — тоже не сильно заметно
Было куплено:
ФАРКОП Thule 520500, - 10500 рублей
ОРИГИНАЛЬНЫЙ НАБОР ЭЛЕКТРОПРОВОДКИ THULE 720523, - 4000 рублей
Велокрепление Thule HangOn 972. - 6000 рублей

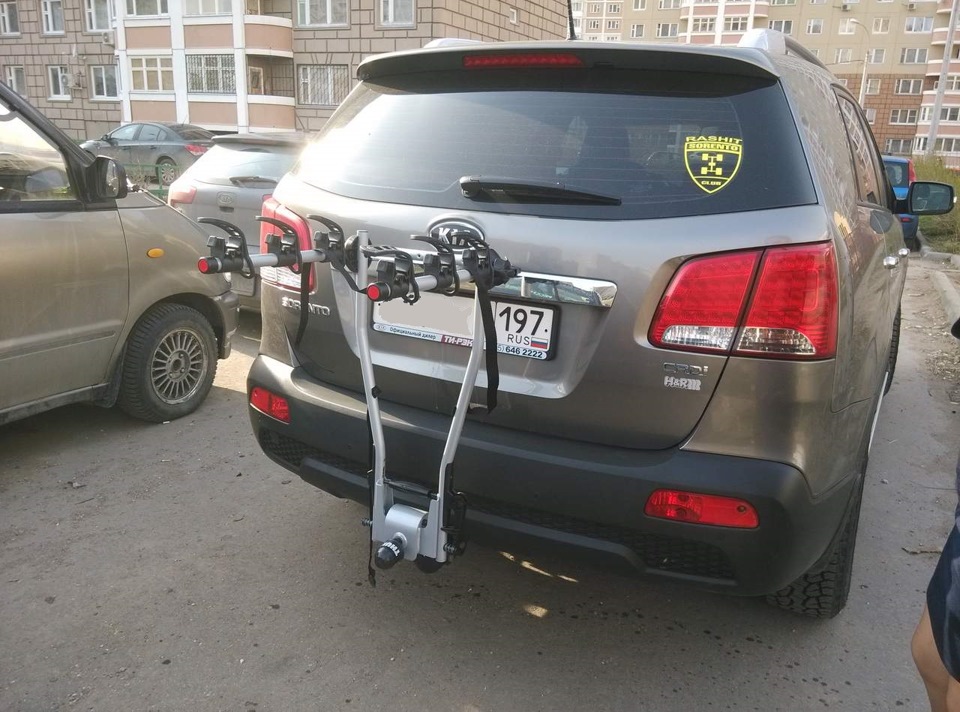

- Установил велокрепление
Дополнительно купил замок на велокрепление - 950 рублей.
замок для крепления как говорится "от/для лоха" (т.е. не нужно брать ключ, чтобы открыть, а можно просто ударить молотком или чем-то железным и он рассыпется/корпус замка пластиковый)
- Катаю велосипеды
