Ремонт верхних рычагов, установка съёмных шаровых.

Особенности устройства и эксплуатации элементов подвески и ходовой части автомобилей KIA SORENTO BL (2002..2009)

Ремонт верхних рычагов, установка съёмных шаровых.

Сообщение rgd_81 » 27 янв 2013, 19:38

После стечения нескольких обстоятельств в кучу, решил сделать съёмные шаровые на верхних рычагах:
1) Давно бесил меня тот факт, что при износе верхней шаровой приходилось заменять целый рычаг в сборе. Приходилось это делать с завидной регулярностью раз в 2 месяца (так как стоит летом купер стт).
2) После лифта не выходил сход развал, поджирало колесо 1 в сезон. Было куплено за 9800 (одно колесо).
3) Разбило посадочное место под шаровую в поворотном кулаке (цапфе) как правильно точно не знаю. Около 9000 р.
4) Умерло 2 рычага сразу. Около 7000 оригинал за 2 штуки

Добавлено через 22 минуты 43 секунды:
Езжу нарадоваться не могу. При наличии 2-х рычагов и "правильно заточенных" рук себестоимость проекта с 2х сторон составила 1500р + бензин, один день работы. Кому интересно пишите помогу советом или делом.
Вложения

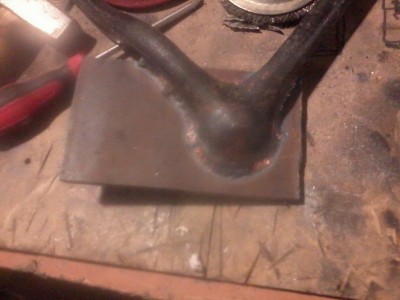

Обточенный рычаг

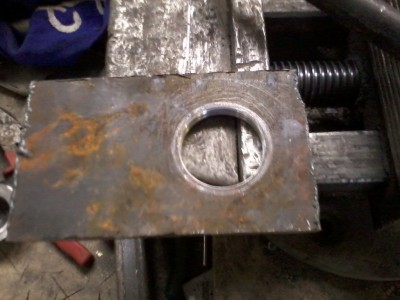

Пластина 10 с посадочным отверстием под новую шаровую.

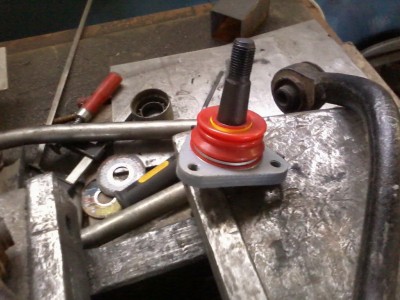

Нижняя шаровая "Волга", палец толще и конусовидный. Так же затягивается с низу гайкой и не выдёргивается в верх.
Пластину сместил во внутрь, что бы вышел сход развал.
Приварил "Аргоном" как надо)))

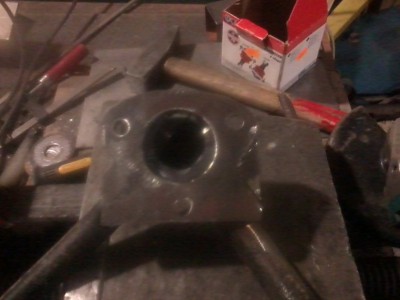

Отверстия под болты и немного красоты. )))

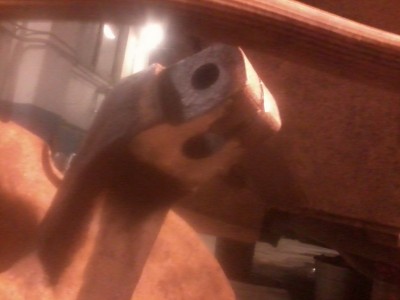

Подточено посадочное место, снизу, для гайки шаровой. Так же была выточена канавка, как на родной шаровой, для шплинтовки пальца.
Развёрткой делаем отверстие конусным и подходящим по диаметру для нашей шаровой. Развёртка 15:35

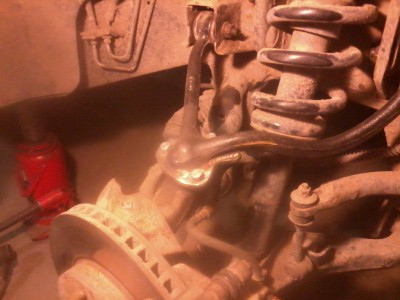

Всё собираем !!! ))
Последний раз редактировалось rgd_81 27 янв 2013, 21:36, всего редактировалось 1 раз.
Пескоструйка, порошок, правка дисков 89602900990.
Аватара пользователя
rgd_81


Сообщения: 123
Зарегистрирован: 08 авг 2009, 14:15
Откуда: Вологда
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Имя: Павел
Автомобиль: Sorento BL, 2.4 (141 л/с), TOD, MT
Год выпуска: 2005

Re: Ремонт верхних рычагов, установка съёмных шаровых.

Сообщение RONIK » 27 янв 2013, 20:18

Павел, скока проехал? Как ощущения, резина, поведение авто?
Мужчина краснеет два раза: первый - когда не может второй раз. Второй раз - когда не может первый... Будьте здоровы!

Аватара пользователя
RONIK


Сообщения: 1845
Зарегистрирован: 29 мар 2010, 14:36
Откуда: СПБ
Благодарил (а): 383 раз.
Поблагодарили: 173 раз.
Имя: Олег
Автомобиль: Sorento BL, 3.3 (247 л/с) TOD, AT
Год выпуска: 2007
Доп. информация: Брюнет-Ворчун))

Re: Ремонт верхних рычагов, установка съёмных шаровых.

Сообщение Gubkin » 27 янв 2013, 20:18

rgd_81 писал(а):себестоимость проэкта составила 1500р + бензин, один день работы

мож на дорестайл цены в разы отличаются... хз
но на рестайл верхний рычаг 1700 руб стоит в сборе http://www.autodoc.ru/Web/price/art/544 ... n&access=1

к чему этот небезопасный жуткий колхоз, не понимаю.... :crazy:
Аватара пользователя
Gubkin


Сообщения: 14243
Зарегистрирован: 25 май 2012, 11:08
Откуда: Самара
Благодарил (а): 1301 раз.
Поблагодарили: 1438 раз.
Имя: Саня
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008

Re: Ремонт верхних рычагов, установка съёмных шаровых.

Сообщение velagor » 27 янв 2013, 20:37

земляк ты где так ездишь что весь перед раз@ебло???
у нас дороги не лучше и проставки спереди тоже стоят, развал все вынесло, проставки на 20, на 150 было куплено все по подвеске, менял верхние рычаги, так старые "еще живые" как сказал механик, да и ценик СТР рычагов не такой большой
Аватара пользователя
velagor


Сообщения: 1119
Зарегистрирован: 31 окт 2008, 21:41
Откуда: Онега
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Имя: Алексей
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: теперь Шнива

Re: Ремонт верхних рычагов, установка съёмных шаровых.

Сообщение rgd_81 » 27 янв 2013, 20:42

Gubkin предполагал, что найдутся люди с мнением типа твоего. Отвечу сразу всем: " Без колхоза вы бы до сих пор на лошадях ездили в лучшем случае". В предисловие я всё написал, но каждый видит только то, что хочет видеть. Поворотный кулак +2 рычага + колесо в сезон это не просто до х.я, это до х.щя. Себестоимость переделок с 2-х сторон составила 1500р, в следующий раз замена шаровой обойдётся в 325 рублей (если это когда то потребуется). Оппонируя высказыванию с соседней ветки -"...долго ржал над ним когда у него за 150% были те же детали :D брал шаровые нижние и рулевые наконечники....", так же могу сказать: "Что оригинальные запчасти, стоявшие на машине изначально, отличается по качеству от запчастей того же бренда и производителя купленных в розничной сети (без рекламы), хотя бы по тому, что они прошли ОТК , а всё остальное продали через магазин мелкими партиями (куда то надо брак девать )".

Добавлено через 11 минут 42 секунды:
CТР парни вообще редкостное китайское говн0. Их у меня 2 комплекта. velagor кажится ты первый решил доработать зад поэтому ты поймёшь, что всегда хочется лучше и дешевле. Эта машина видела жизнь не понаслышке из 200 она 30 проехала по асфальту, всё остальное прокладывала путь для других.

Добавлено через 2 минуты 54 секунды:
rgd_81 писал(а):старые "еще живые" как сказал механик
живо всё кроме шаровой, предпосылка №1.

Добавлено через 3 минуты 26 секунд:
velagor писал(а):земляк ты где так ездишь что весь перед раз@ебло???
летом стоит купер стт вес покрышки сравним с весом колеса в сборе. Лёха я тот ЕДИНСТВЕННЫЙ человек который умудрился две задние "барнаульские пружины" на раз сломать. "Один сломал второй потерял" - это про меня.

Добавлено через 4 минуты 52 секунды:
RONIK писал(а):Павел, скока проехал? Как ощущения, резина, поведение авто?
Всё в норме, только не первые 2 недели как с СТР, а уже первые 10 тысяч.
Последний раз редактировалось rgd_81 28 янв 2013, 00:15, всего редактировалось 3 раз(а).
Пескоструйка, порошок, правка дисков 89602900990.
Аватара пользователя
rgd_81


Сообщения: 123
Зарегистрирован: 08 авг 2009, 14:15
Откуда: Вологда
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Имя: Павел
Автомобиль: Sorento BL, 2.4 (141 л/с), TOD, MT
Год выпуска: 2005

Re: Ремонт верхних рычагов, установка съёмных шаровых.

Сообщение Nikolay0812 » 27 янв 2013, 21:30

rgd_81 писал(а):CТР парни вообще редкостное китайское говн0
Ты,часом с STR не перепутал?
И по теме:а сайлентблоки ты тоже от волги колхозить ставить будешь?(по опыту-они изнашиваются быстрее,чем шарик)
Аватара пользователя
Nikolay0812

Модератор

Сообщения: 12005
Зарегистрирован: 06 июл 2007, 19:08
Откуда: Саратов
Благодарил (а): 769 раз.
Поблагодарили: 1115 раз.
Имя: Николай
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008
Доп. информация: черный 2VIN в топе.Пружины H&R.Бинар5Д.SuperTOD от BlkDem.
6,5лет-был "кореец" 2002г.в

Re: Ремонт верхних рычагов, установка съёмных шаровых.

Сообщение rgd_81 » 27 янв 2013, 21:49

стр=сtr мы движемся как партия сказала: " поменьше иностранной брендятины ". Саленблоки я конечно могу отлить, но не вижу смысла. Родные нижние на 150000 я за..ся выжигать (закипели регулировочные болты). В верхних рычагах саленблоки рвало только в сtr.
Пескоструйка, порошок, правка дисков 89602900990.
Аватара пользователя
rgd_81


Сообщения: 123
Зарегистрирован: 08 авг 2009, 14:15
Откуда: Вологда
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Имя: Павел
Автомобиль: Sorento BL, 2.4 (141 л/с), TOD, MT
Год выпуска: 2005

Re: Ремонт верхних рычагов, установка съёмных шаровых.

Сообщение belyaev pavel » 27 янв 2013, 21:56

Пашка молодец :Yahoo!: ! С начало кардан , теперь рычаги - так держать !!!
как говорится : Ковчег построил любитель, профессионалы построили "Титаник"
ваз 2106, ваз 2108, honda civic , volvo s40, volvo s80 , kia sorento , subaru outback .
Аватара пользователя
belyaev pavel


Сообщения: 1315
Зарегистрирован: 11 мар 2010, 14:54
Откуда: МОСКВА
Благодарил (а): 6 раз.
Поблагодарили: 38 раз.
Имя: Павел
Автомобиль: Другая машина
Год выпуска: 2014
Доп. информация: Пересел на subaru outback !!!

Re: Ремонт верхних рычагов, установка съёмных шаровых.

Сообщение YAN » 27 янв 2013, 22:21

rgd_81
Павел уважуха! :good:
Вместе-мы СИЛА!
Аватара пользователя
YAN

Модератор

Сообщения: 32612
Зарегистрирован: 21 дек 2008, 17:18
Откуда: Петроград
Благодарил (а): 1218 раз.
Поблагодарили: 3566 раз.
Имя: Виктор
Автомобиль: Sorento BL, 2.5TD (14X л/с), TOD, AT
Год выпуска: 2002
Доп. информация: Истиный Кореец.С пружинами от Влада.КониХТ.Самоблок2 от ВалРесинг.чип от Андрей13
С фаркопом от Giza, ДХО от PEI и супер-TOD от BlkDem

Re: Ремонт верхних рычагов, установка съёмных шаровых.

Сообщение rgd_81 » 27 янв 2013, 22:30

Это так семечки, вот после этого Тема: Заказываем червячный самоблок в ПЕРЕДНИЙ мост этого когда всё в совокупности будет работать станет интересней. В данной машине был разобран каждый агрегат и каждый узел от кнопки до мотора. Инфы полно только выкладывать не очень могу, да и с такими радушными "обменами" (5 против 2 за) не очень хочется.
Для скептиков и пессимистов :пром вал в передний мост, распорные втулки в раздатку и прочую хрень, которая движет мою машину в перёд, я тоже изготавливал сам или при помощи "золотых" рук токарей. Жаль бумаги фрикционной не нашел ,а то бы и муфту переклеил бы.

Добавлено через 2 минуты 25 секунд:
Nikolay0812 писал(а):а сайлентблоки ты тоже от волги колхозить ставить будешь?(по опыту-они изнашиваются быстрее,чем шарик)

Тема: Ремонт диска сцепления а как тебе это???
Тема: Стойки заднего стабилизатора от Волги или это???
Последний раз редактировалось rgd_81 28 янв 2013, 01:50, всего редактировалось 3 раз(а).
Пескоструйка, порошок, правка дисков 89602900990.
Аватара пользователя
rgd_81


Сообщения: 123
Зарегистрирован: 08 авг 2009, 14:15
Откуда: Вологда
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Имя: Павел
Автомобиль: Sorento BL, 2.4 (141 л/с), TOD, MT
Год выпуска: 2005

Re: Ремонт верхних рычагов, установка съёмных шаровых.

Сообщение YAN » 27 янв 2013, 22:35

rgd_81 писал(а): да и с такими радушными "обменами" (5 против 2 за) не очень хочется.

Вот с математикой у тебя не лады! 5 ЗА и 2 Против! :D
Вместе-мы СИЛА!
Аватара пользователя
YAN

Модератор

Сообщения: 32612
Зарегистрирован: 21 дек 2008, 17:18
Откуда: Петроград
Благодарил (а): 1218 раз.
Поблагодарили: 3566 раз.
Имя: Виктор
Автомобиль: Sorento BL, 2.5TD (14X л/с), TOD, AT
Год выпуска: 2002
Доп. информация: Истиный Кореец.С пружинами от Влада.КониХТ.Самоблок2 от ВалРесинг.чип от Андрей13
С фаркопом от Giza, ДХО от PEI и супер-TOD от BlkDem

Re: Ремонт верхних рычагов, установка съёмных шаровых.

Сообщение Nikolay0812 » 27 янв 2013, 23:11

rgd_81 Павел,я с уважением отношусь к людям творческим и "рукастым",поэтому конечно то,что ты делаешь-очень интересно.
Но я бы никогда не доверил ответственный за безопасность узел- запчастям от тазов и газов.
И на CTR ты-зря наговариваешь.При стоимости 2тыс за пару-30-40тыков ходят гарантированно.
Аватара пользователя
Nikolay0812

Модератор

Сообщения: 12005
Зарегистрирован: 06 июл 2007, 19:08
Откуда: Саратов
Благодарил (а): 769 раз.
Поблагодарили: 1115 раз.
Имя: Николай
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008
Доп. информация: черный 2VIN в топе.Пружины H&R.Бинар5Д.SuperTOD от BlkDem.
6,5лет-был "кореец" 2002г.в

Re: Ремонт верхних рычагов, установка съёмных шаровых.

Сообщение rgd_81 » 28 янв 2013, 00:08

Две тысячи за пару это если только по 9 му опту (кто в теме тот пойммёт) ))))
Ян я пока сочинение писал народ постов наоставлял )))
30 40 тысяч они проходят разве только на эвакуаторе)))
Пескоструйка, порошок, правка дисков 89602900990.
Аватара пользователя
rgd_81


Сообщения: 123
Зарегистрирован: 08 авг 2009, 14:15
Откуда: Вологда
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Имя: Павел
Автомобиль: Sorento BL, 2.4 (141 л/с), TOD, MT
Год выпуска: 2005

Re: Ремонт верхних рычагов, установка съёмных шаровых.

Сообщение rashidhai2009 » 28 янв 2013, 01:31

YAN писал(а): 5 ЗА

+1
rashidhai2009


Сообщения: 794
Зарегистрирован: 20 дек 2010, 10:51
Благодарил (а): 77 раз.
Поблагодарили: 6 раз.
Имя: рашид
Автомобиль: Sorento BL, 2.5TD (14X л/с), TOD, AT
Год выпуска: 2002
Доп. информация: Синий-тёмно-серый Лиметед в Кемерово

Re: Ремонт верхних рычагов, установка съёмных шаровых.

Сообщение Nikolay0812 » 28 янв 2013, 01:40

rgd_81 писал(а):Две тысячи за пару это если только по 9 му опту (кто в теме тот пойммёт)
CQKK-17R-892,46руб,CQKK-17L-875,80(скопировал свои цены с автодока)
rgd_81 писал(а):30 40 тысяч они проходят разве только на эвакуаторе)
за 200тыс-три замены(причем из за уставших сайлентов-шаровые были рабочими)
П.С.Не собирался спорить,просто для меня это очевидно.Но каждый волен делать свой выбор.Удачи.
Аватара пользователя
Nikolay0812

Модератор

Сообщения: 12005
Зарегистрирован: 06 июл 2007, 19:08
Откуда: Саратов
Благодарил (а): 769 раз.
Поблагодарили: 1115 раз.
Имя: Николай
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008
Доп. информация: черный 2VIN в топе.Пружины H&R.Бинар5Д.SuperTOD от BlkDem.
6,5лет-был "кореец" 2002г.в
