Замена ступичного подшипника

Сообщение kapger » 24 июл 2008, 08:51

Оригинальное сообщение:
звиняйте дядьки картинок не будет.попробую описать :roll: словами
снимаем колесо откручиваем два болта крепления супорта и снимаем его и колодки (рамку пока лучше оставить послужит упором при откручивании гайки)
вставляем отвёртку в вентиляционное отверстие диска откручиваем гайку ступицы снимаем рамку (2 болта 19?)
откручиваем (ударной отвёрткой) 2 крестовых винта крепления тормозного диска и снимаем его(при сборке достаточно крепко затянуть от руки).
:!: аккуратно откручиваем датчик АБС (10) также аккуратно с помощью ВД или силикона извлекаем датчик из гнезда .
снимаем пыльник 4 болта (10)
вытаскиваем шплинты (наконечник,нижняя шаровая) верхняя затяжная, с помощью хорошего молотка вытаскиваем шаровые пальцы
соответственно по самим пальцам не стучать :D
теперь нужен пресс снимаем стопорное кольцо выдавливаем старый подшипник при этом не повредите сальник( в комплекте нет)
смазав все участки трения маслом(ступица снаружи,кулак внутри) запрессовывается новый подшипник.
не забудьте поставить на место стопорное кольцо .сборка в обратном порядке
гайку ступицы тянуть сильно потом зачекерить(кстати тоже нет в комплекте)
вроде всё
весь крепёж при сборке смазывайте !!!

Замена ПЕРЕДНЕГО ступичного подшипника на рестайле информация собрана Игорем ака kapger
за основу взяты сообщения SEG, Мишель_854, ВЕЛ, velagor, Nikolay0812, dolivan, Sevast, AleksandrOK, brisk, alex324

Нужные запчасти:
503103E102 Подшипник ступицы 1 059 - 1 247р.
513003E200 Ступица колеса (при необходимости, если испорчена) 1 673 - 1 877р.
495512G100 Гайка ступицы 39 - 45р.
0K20133042 Гайка ступицы (аналог) 108 - 125р.
0K55226139 Стопорное кольцо подшипника ступицы 50 - 60р.

Подшипники E101,E102 и E200-взаимозаменяемые.
brisk писал(а):
Заказывал 102-й с автодока, внутри был KBC F569214
Ступица 513003E100 отличается от 513003E200 только отсутствием кольца ABS,которое можно переставить со старой ступицы.Тема: Замена ступичного подшипника, Сообщение #1399440, Автор: Симонович

Наружный диаметр 76 мм
Диаметр внутренний 42 мм
Высота подшипника 39 мм
Подшипник РОЛИКОВЫЙ. Ни в коем случае не ставить шариковые подшипники (типа Febest DАC42760039, Seijiku B50101, Japan Parts KK-10313 и др.). Проверить очень легко: потянуть на себя аккуратно, не сильно, внутреннюю обойму подшипника. Как сальник выйдет из подшипника, так сразу будет видно какой он.

Сам процесс:
1. Снимаем колесо.
2. Откручиваем два (почему два??) болта [Болт 58151B на рис.1 - здесь и далее приведена нумерация рисунка по Elcats, сами рисунки приведены ниже] крепления суппорта и снимаем его [имеется ввиду Тормоз в сборе 58110/58130 на рис.1 ??] и колодки, рамку пока лучше оставить послужит упором при откручивании гайки (имеется ввиду рамка, которая показана на рисунке 1 розовой стрелкой?).
3. Вставляем отвёртку в вентиляционное отверстие диска [51712 на рис.2] откручиваем гайку [1325AA на рис.4] ступицы (или только ослабляем её?). Гайка ступицы на 32.
4. Снимаем рамку (2 болта на 19).
5. Откручиваем (ударной отвёрткой) 2 крестовых винта [12203 на рис.2] крепления тормозного диска [51712 на рис.2] и снимаем его (при сборке достаточно крепко затянуть от руки). Тормозной диск может сниматься тяжело. Можно побрызгать WD-шкой под шпильки гаек колеса и вывернуть руль наружу (чтобы удобно было молоточком постукивать), затем через деревянную проставку наносить несильные удары в самую центральную внутреннюю часть тормозного диска, поворачивая при этом постоянно сам тормозной диск. Два болтика крепления тормозного диска подходят от ВАЗ - от крепления петель боковых дверей.
6. Аккуратно откручиваем датчик ABS (на 10) [его ось и направление снятия показаны на рис.2 розовой стрелкой] также аккуратно с помощью WD-шкой или силикона, извлекаем датчик из гнезда.
7. Снимаем пыльник [51711 на рис.2] - 4 болта [1140AA на рис.2] (на 10).
8. Откручиваем гайку [1339GB на рис.5] и вынимаем болт крепления [54213 на рис.5] верхней шаровой. Удаляем шплинт [1430AK на рис.3], откручиваем гайку [13141 на рис.3] рулевого наконечника [56850C на рис.3], и коротким резким ударом кувалды в место посадки наконечника снимаем его (в место и по направлению, указанным розовой стрелкой?).
9. Далее откручиваем гайку приводного вала [1325AA на рис.4] и выбиваем его оттягивая на себя верхнюю часть поворотного кулака [51716/51715 на рис.2]. Если не снимается, то имеет смысл греть ступицу промышленным феном, брызгая WD-шкой, при этом на ступицу надеть очень хороший трехлапный съемник на 150-200 мм (если болты этого съемника сделаны из мягкого металла, то заменить их на каленые, например от шаровых опор ВАЗовской классики). Периодически по головке болта съемника наносить короткие и сильные удары. Заодно эффективней было бы отсоединить нижнюю шаровую, и наклонить ступицу немного вверх, после чего в прихваченный узел с помощью шприца налить аккуратно уксусную 70% кислоту. Сначала побрызгать WD-40 несколько раз (с интервалом минут в 10-15), через час надеть съемник, затянуть до упора (без фанатизма!) и греть феном, затем нанести аккуратно (без фанатизма!) удар по болту съемника (не плющить его шляпку) - если после этого упорный болт прокручивается дальше, значит процесс пошел. Снова WD (брызгать не только со стороны гайки ШРУСа, но и с обратной стороны - для этого пригодится соломинка, прилагаемая к баллончику с WD). Небольшая пауза, прогрев феном, аккуратный удар по болту съемника, и снова по кругу.
10. Откручиваем три гайки [1325LA на рис.6] выбиваем болты [36184C на рис.6] и снимаем поворотный кулак [51716/51715 на рис.2] вместе снижней шаровой опорой [54530C на рис.6]. Альтернативой может служить отсоединение нижней шаровой от кулака: откручивается гайка [1314AA на рис.6] самой шаровой [54530C на рис.6], и короткими резкими ударами чем то тяжелым (кувалдочкой) по ушку ступицы (разве ступицы??) снимается на 5-9 удар (гайки откручиваются, а болты выбиваются через проставку, т.к. на болтах у шляпки насечка, поэтому НЕ НАДО пытаться их выкрутить, только выбивать), при этом верхняя шаровая уже должна быть отсоединена. Работу выполнять будет удобнее и безопаснее, если колесо поддкомкратить за нижний рычаг, подложить под рычаг обрезок мощного бруса и опустить авто на него либо использовать второй домкрат от легковой авто под рычаг.
11. Теперь нужен пресс. Устанавливаем узел (как именно??), выпресовываем ступицу из подшипника (на рис.2 по направлению зеленой стрелки??), оправкой или головкой упираясь в ступицу. Снимаем стопорное кольцо подшипника и перевернув кулак упираемся оправкой в наружную обойму подшипника (усилие примерно 2,5т) (на рис.2 по направлению голубой стрелки??). Для выпресовки самого подшипника можно использовать кусок трубы внутренним диаметром примерно 80-82 мм и высотой 45-50мм. Подшипник может стронуться с места при давлении в 7 тонн и более, выдавливается меньшим давлением, при запрессовке давление гораздо меньше.
12. Сборка в обратном порядке. Внутреннюю поверхность поворотного кулака тщательно очистить внутри. Смазав моторным маслом ступицу снаружи и кулак внутри, запрессовываем новый подшипник. Следует обратить внимание на то, что при запрессовке подшипника давить надо в его НАРУЖНУЮ ОБОЙМУ. А при запрессовке ступицы в подшипник надо подложить с обратной стороны подшипника головку соответствующего диаметра под ВНУТРЕННЮЮ ОБОЙМУ подшипника. После выпрессовки старый подшипник не имеет смысла выкидывать, он пригодится в качестве оправки для обратной запрессовки нового подшипника. Шлицы шруса и ступицы тщательно очистить от грязи и окалины. Нанести на шлицы шруса и ступицы медную высокотемпературную смазку (не графитовую). Если вдруг придется снова менять подшипник, вал шруса выдавится усилием пальца руки. Не забыть поставить на место стопорное кольцо!
13. При сборке обратить внимание на усилие затяжки подшипника. Гайку ступицы (приобретается отдельно) затягивать с усилием 245-275 Н.м, потом зачекерить. При сборке особое внимание обратить на затяжку верхнего пальца шаровой опоры. Может запросто залюфтить после сборки и проезде нескольких десятков километров. После замены подшипника, километров после 50-100 протянуть по новой весь снимавшийся перед этим крепеж.
Рисунок 1:

Рисунок 2:

Рисунок 3:

Рисунок 4:

Рисунок 5:

Рисунок 6:

:arrow: Тема: Аналоги подшипника ступицы
Последний раз редактировалось SEG 24 июл 2008, 13:13, всего редактировалось 2 раз(а).
Аватара пользователя
kapger

Партнёр Клуба

Сообщения: 3778
Зарегистрирован: 18 фев 2011, 11:47
Откуда: Моск.обл
Благодарил (а): 167 раз.
Поблагодарили: 231 раз.
Имя: Игорь
Автомобиль: Sorento BL, 2.5TD (170 л/с), Part-Time, MT
Год выпуска: 2007
Доп. информация: броня стёкол, сигнализация MS, видео- и фотокамеры, TPMS, ксенон, Бинар, БК Multitronics, EGR заглушен, пружины H&R+45, аммо Каяба+Хола. KNEJC524575734446

Re: Замена ступичного подшипника

Сообщение Komod » 16 окт 2016, 11:01

oblomoFF писал(а):А я 2800 за два KBC

Где???
Komod

Партнёр Клуба

Сообщения: 1266
Зарегистрирован: 26 янв 2012, 22:41
Откуда: Воронеж
Благодарил (а): 41 раз.
Поблагодарили: 66 раз.
Имя: Роман
Автомобиль: Другая машина
Год выпуска: 2019
Доп. информация: Было три разных Соренто первого поколения. Самые тёплые воспоминания остались. Теперь УАЗик и Ниссан Лиф.

Re: Замена ступичного подшипника

Сообщение oblomoFF » 16 окт 2016, 20:52

Komod

Где , где , ? Я уже и не помню , московский интернет маг по запчастям . Загугливаешь номерок ,и пожалуста . куча магазинов . Или заходишь на ZZAP ( https://www.zzap.ru/ ) забиваешь номерок , и вот тебе плиз , выбирай магазин и цену , учитывай доставку . Удачи !!!
oblomoFF


Сообщения: 255
Зарегистрирован: 30 янв 2014, 11:08
Откуда: Сыктывкар
Благодарил (а): 3 раз.
Поблагодарили: 14 раз.
Имя: Павел
Автомобиль: Sorento BL, 2.4 (141 л/с), TOD, MT
Год выпуска: 2004
Доп. информация: ЕX , LSD живой , чипанутый , Super TOD от Макса . Система охлаждения от Santa Fe + термовключатель карлсона 86-82 .теперь РИФы по кругу .

Re: Замена ступичного подшипника

Сообщение Komod » 17 окт 2016, 21:05

Ну это ты хорошую цену нашел. Вот только я другой подшипник брал. Не KBC LT DT 427639, как ты, а KBC F569214. Учитывая, что он мне в единственном экземпляре нужен был, то даже самый дешевый c Zzap с учетом доставки вышел бы так же, как и на Emex. В любом случае, спасибо. Надо почаще вспоминать про Zzap!
Komod

Партнёр Клуба

Сообщения: 1266
Зарегистрирован: 26 янв 2012, 22:41
Откуда: Воронеж
Благодарил (а): 41 раз.
Поблагодарили: 66 раз.
Имя: Роман
Автомобиль: Другая машина
Год выпуска: 2019
Доп. информация: Было три разных Соренто первого поколения. Самые тёплые воспоминания остались. Теперь УАЗик и Ниссан Лиф.

Re: Замена ступичного подшипника

Сообщение Accent-58 » 18 окт 2016, 11:34

аналоги тут обсуждают
Тема: Аналоги подшипника ступицы
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Замена ступичного подшипника

Сообщение ShkaletaAV » 29 окт 2016, 19:51

Андрей59 писал(а):Вряд ли получится поменять ступицу сохранив в целости подшипник, для снятия внутренней обоймы со ступицы требуется специальный съёмник, но и с ним бывает отламывается кромка за которую он цепляется, повреждение сальников зависит от конструкции подшипника, на оригинальных КВС повреждаются всегда, у илджина скорее всего останется цел, НО надо сначала убедиться, что ступица действительно кривая и нуждается в замене, что бывает крайне редко, давай по порядку:
1) проверь затяжку ступичной гайки
2) тормозной диск может сам быть кривой либо под него может попасть грязь
3) ступицу перед демонтажом следует проверить на биение без тормозного диска, я думаю она в порядке.


Accent-58 наружная обойма остаётся на месте


Поменял тормозной диск на новый - всё равно биение присутствует (2 мм). Подшипник (когда меняли) затянули ударным гайковёртом - сидит крепко.
Остаётся только кривая ступица.
видел здесь говорили, что можно ступицу без кольца ABS купить и потом это кольцо переставить, кто нибудь может рассказать по подробнее, какие там пазы, как кольцо фиксируется, сколько в керосине отмачивать, что бы слезло со ступицы. заранее благодарен
ShkaletaAV


Сообщения: 112
Зарегистрирован: 18 май 2016, 17:42
Откуда: Ангарск
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Имя: Александр Ш
Автомобиль: Sorento BL, 2.5TD (14X л/с), Part-Time, AT
Год выпуска: 2003
Доп. информация: Первая Сорька, владею с мая 2016г.

Re: Замена ступичного подшипника

Сообщение Roman73 » 29 окт 2016, 20:37

Нагреешь чуток, само отвалится от ступицы.
Аватара пользователя
Roman73


Сообщения: 3145
Зарегистрирован: 23 фев 2011, 15:29
Откуда: РФ, Заречный - РК, Актау
Благодарил (а): 203 раз.
Поблагодарили: 265 раз.
Имя: Роман
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2005
Доп. информация: Чистокровный кореец, Limited, чип от kstovchanin, H&R+45. Пробег 382 тыщ.

Re: Замена ступичного подшипника

Сообщение Андрей59 » 29 окт 2016, 21:44

ShkaletaAV писал(а):Поменял тормозной диск на новый - всё равно биение присутствует (2 мм)

Какой был смысл менять тормозной диск, когда ступицу можно без диска проверить?
Кольцо АБС сидит на ступице за счёт плотной посадки, рекомендую на новую ступицу посадить нагрев кольцо АБС до 100 градусов и на фиксатор резьбы.
Андрей59



Re: Замена ступичного подшипника

Сообщение mexanic » 30 окт 2016, 23:33

Гайку ступичного подшипника затянули ударным гайковёртом? Без динамометрического ключа?
mexanic


Сообщения: 14
Зарегистрирован: 15 май 2014, 21:07
Откуда: Оренбург
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Алексей
Автомобиль: Sorento BL, 2.4 (141 л/с), TOD, MT
Год выпуска: 2005

Re: Замена ступичного подшипника

Сообщение Gubkin » 31 окт 2016, 06:53

кстати про динамометрический ключ
последний раз менял ступичный и затянул как надо
вчера (спустя год и 10 тыс.км) обнаружил люфт небольшой (где-то писал про показания индикатора часового типа)
отпустил гайку ступицы и опять затянул от руки, получилось что на 15-20 град подкрутилась...
странно, но люфт ушел
может так и стоит делать, сначала до усёра, потом отпустить, потом динамометром уже
Аватара пользователя
Gubkin


Сообщения: 14241
Зарегистрирован: 25 май 2012, 11:08
Откуда: Самара
Благодарил (а): 1301 раз.
Поблагодарили: 1450 раз.
Имя: Саня
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008

Re: Замена ступичного подшипника

Сообщение ShkaletaAV » 31 окт 2016, 15:48

Андрей59 писал(а):Какой был смысл менять тормозной диск, когда ступицу можно без диска проверить?


Ставили сей диск на токарный станок и протачивал, оказался ведённый, после проточки объездил 5000, ну и решил поменять от греха подальше
ShkaletaAV


Сообщения: 112
Зарегистрирован: 18 май 2016, 17:42
Откуда: Ангарск
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Имя: Александр Ш
Автомобиль: Sorento BL, 2.5TD (14X л/с), Part-Time, AT
Год выпуска: 2003
Доп. информация: Первая Сорька, владею с мая 2016г.

Re: Замена ступичного подшипника

Сообщение mexanic » 02 ноя 2016, 14:49

Ну если люфт ушёл то тут много вариантов: подшипник не сел до упора изначально при установке из-за недопрессовки; другой вариант - сбивая зубилом либо раздвижной оправкой для пресса внутреннюю обойму со ступицы замяли на ступице то место, куда торцом упирается внутренняя обойма, контакт получается в точке и со временем натяг пропадает; самый плохой вариант - некачественный подшипник.
mexanic


Сообщения: 14
Зарегистрирован: 15 май 2014, 21:07
Откуда: Оренбург
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Алексей
Автомобиль: Sorento BL, 2.4 (141 л/с), TOD, MT
Год выпуска: 2005

Re: Замена ступичного подшипника

Сообщение ShkaletaAV » 07 ноя 2016, 15:02

Заказал новую ступицу, заменю и отпишусь
ShkaletaAV


Сообщения: 112
Зарегистрирован: 18 май 2016, 17:42
Откуда: Ангарск
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Имя: Александр Ш
Автомобиль: Sorento BL, 2.5TD (14X л/с), Part-Time, AT
Год выпуска: 2003
Доп. информация: Первая Сорька, владею с мая 2016г.

Re: Замена ступичного подшипника

Сообщение Gubkin » 07 ноя 2016, 20:18

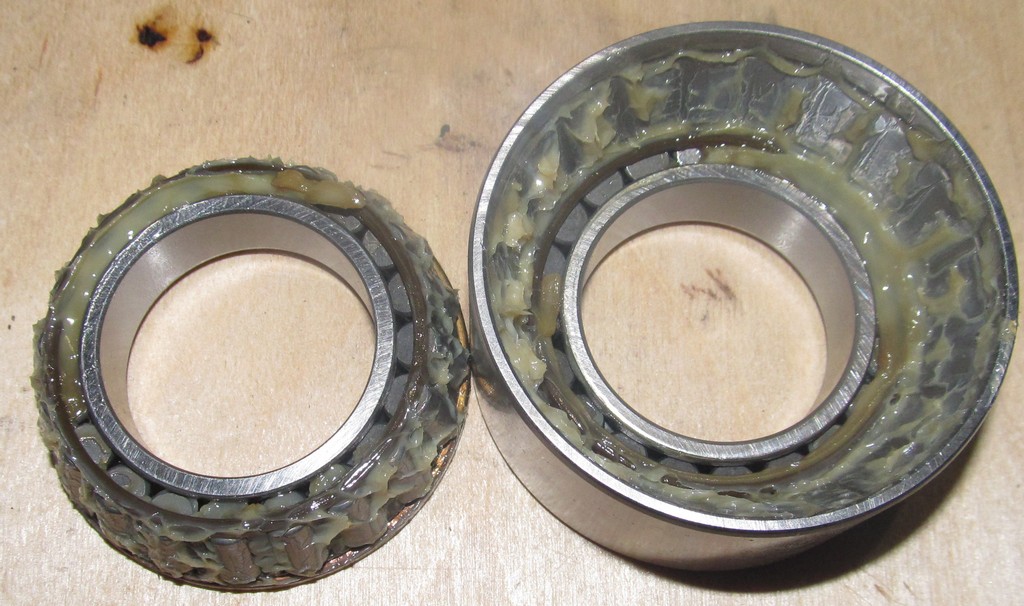

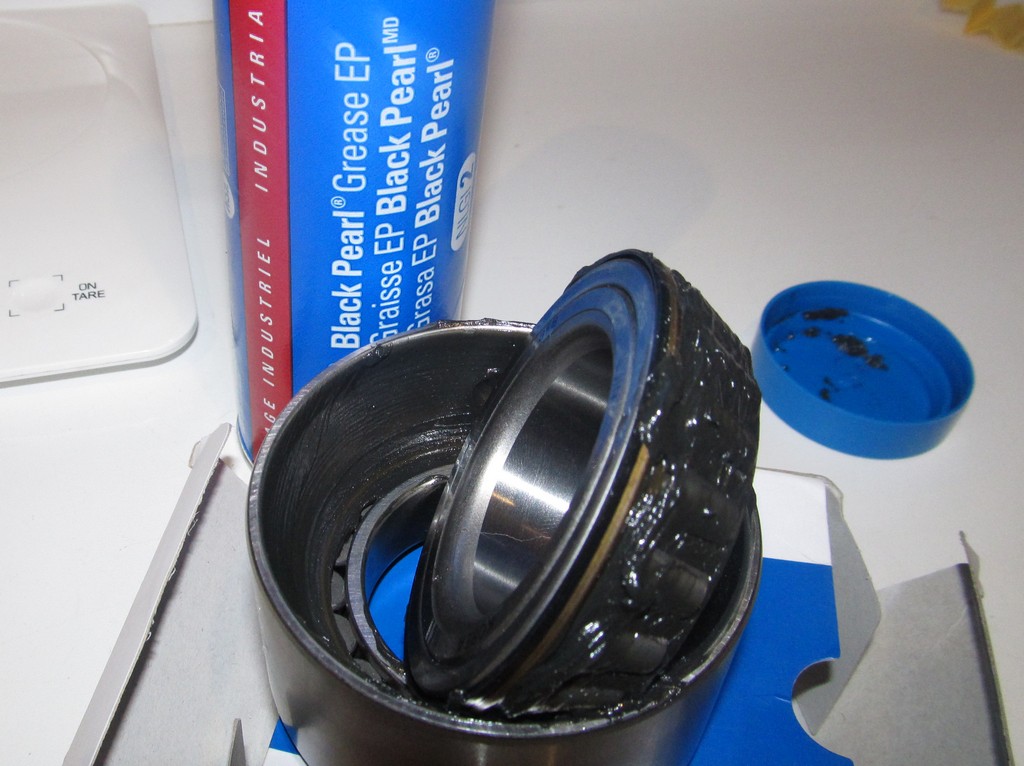

вот такая заводская смазка у ILJIN IJ211001


перемазал на Chevron Black Pearl EP grease


скоро замена
старый подшипник воет ужасно
ни с чем нельзя спутать )))
Аватара пользователя
Gubkin


Сообщения: 14241
Зарегистрирован: 25 май 2012, 11:08
Откуда: Самара
Благодарил (а): 1301 раз.
Поблагодарили: 1450 раз.
Имя: Саня
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008

Re: Замена ступичного подшипника

Сообщение Gubkin » 13 ноя 2016, 20:10

Заменил подшипник ещё раз (прошлая замена была 16 тыс.км назад Тема: Замена ступичного подшипника, Сообщение #1471522, Автор: Gubkin)
Видимо повредился сальник при установке
не покупайте 50310-3E102 (KBC F569214.02.TR2-DY-KBC) херня какая-то
на родном КВС LT-DT427639 HL который был изначально сальник более "железный", как на Iljin (самый лучший выбор, кмк)

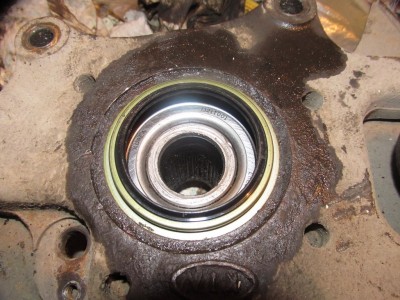

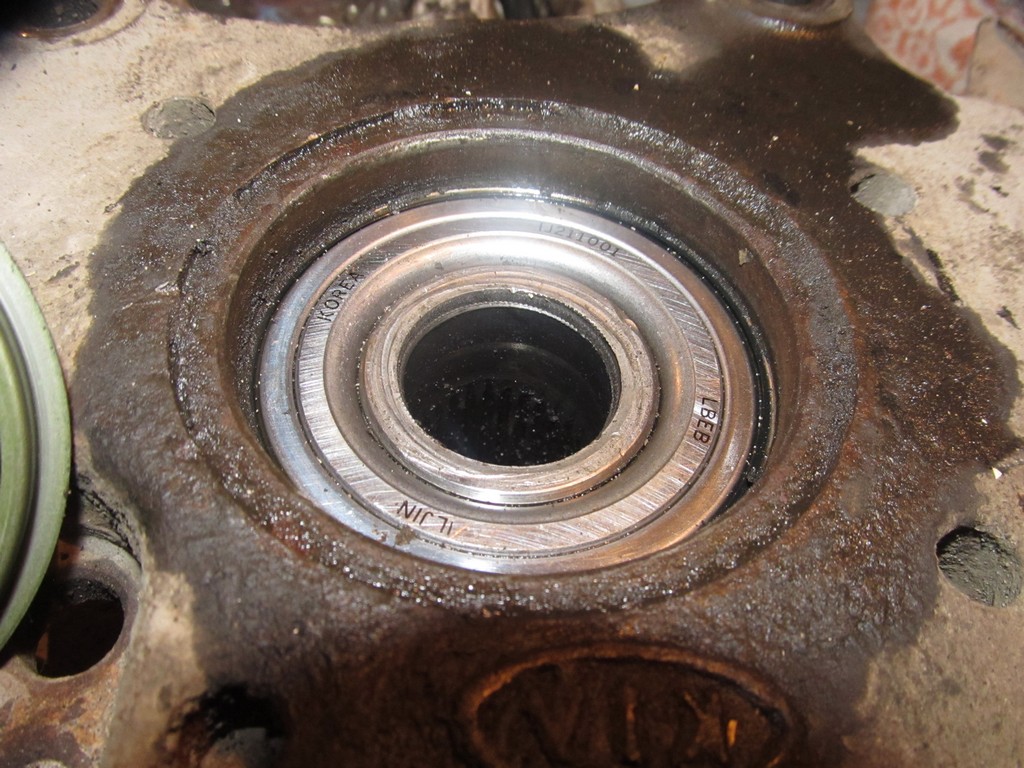

Сальник 0K20133065A дорестайла поставить не получилось, тут же кто-то писал что его надо забивать. Ну и отложилось в памяти.
Его надо ставить между подшипником и кулаком. До запрессовки подшипника. :evil: Поначитаешься блин тут кулибиных
Диаметр подшипника 76 мм, диаметр сальника 75 мм... он центрируется и фиксируется внешней обоймой (что за чудо его забивало, признавайтесь :lol: )
Ладно, отложил на след. раз.

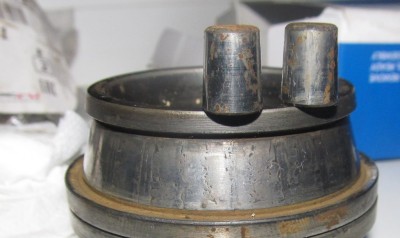

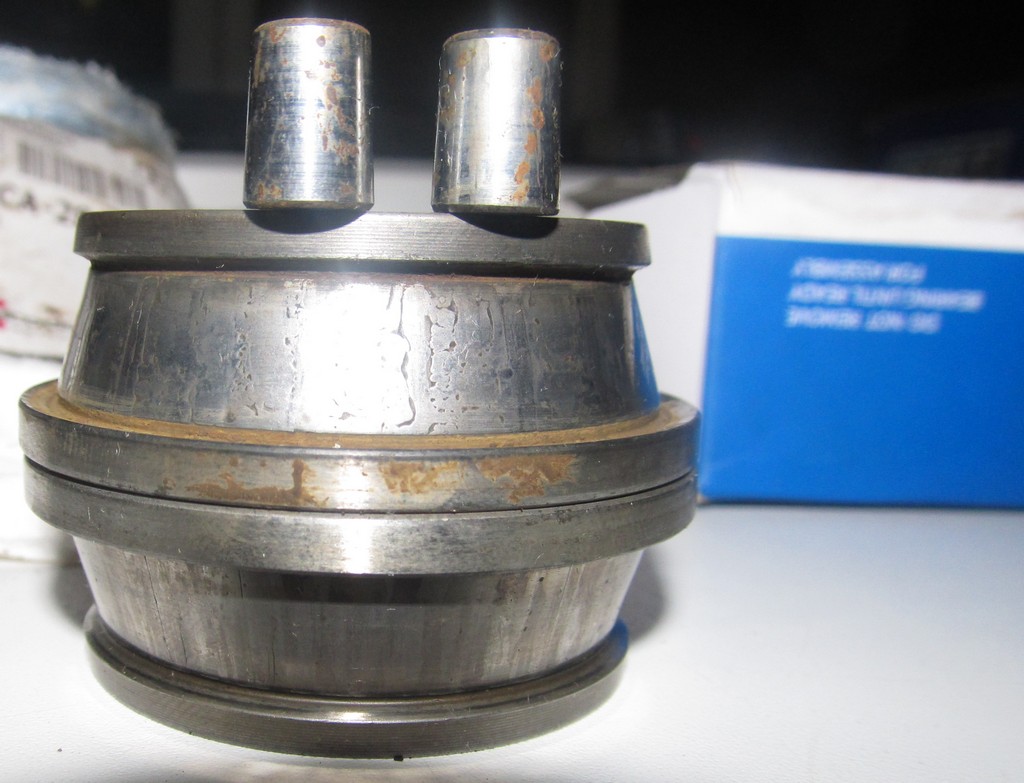

Вот это кольцо в след.раз надо будет сбить

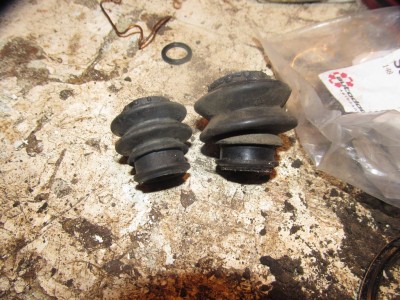

Что бывает с пыльниками если мазать всякой фигней (в этот раз намаз правильной смазкой Febi 31942)

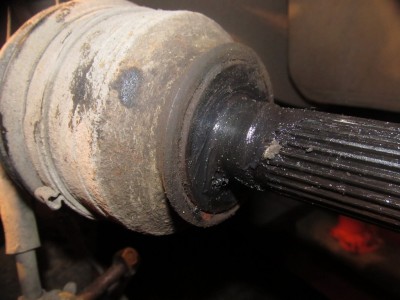

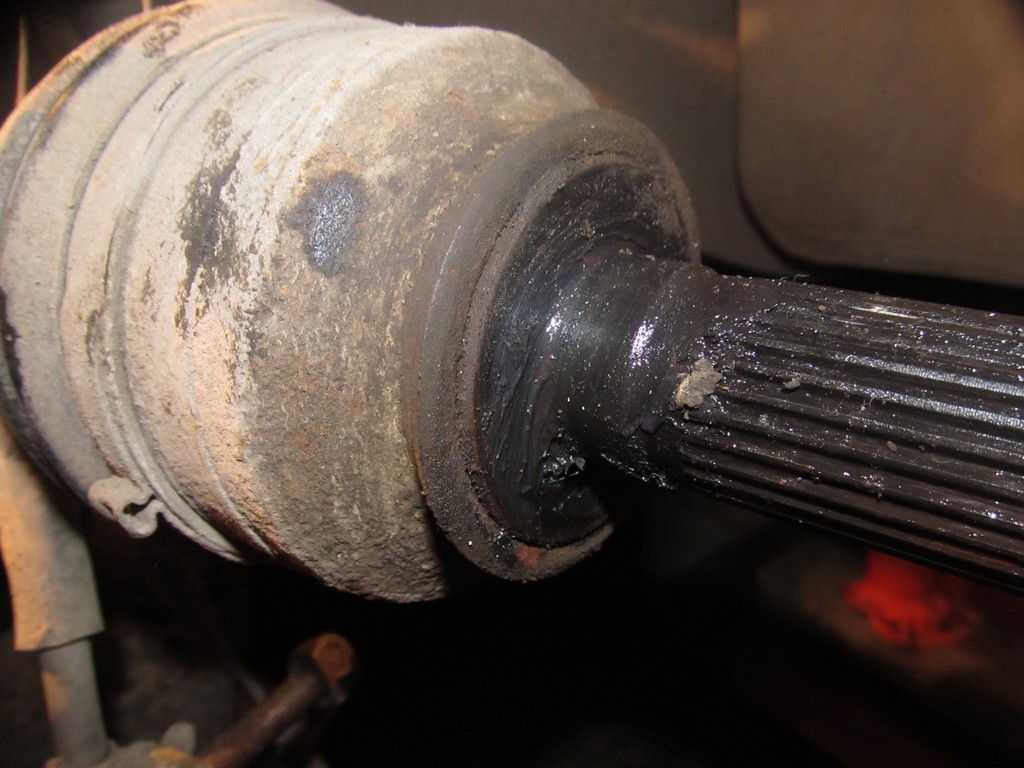

Последствия попадания воды



ЗЫ. Услуга перепрессовки в сервисе стоила 400 р. Всё остальное сам.
Аватара пользователя
Gubkin


Сообщения: 14241
Зарегистрирован: 25 май 2012, 11:08
Откуда: Самара
Благодарил (а): 1301 раз.
Поблагодарили: 1450 раз.
Имя: Саня
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008

Re: Замена ступичного подшипника

Сообщение Alkzn » 14 ноя 2016, 11:42

Gubkin писал(а):Сальник 0K20133065A дорестайла поставить не получилось, тут же кто-то писал что его надо забивать. Ну и отложилось в памяти.
Его надо ставить между подшипником и кулаком. До запрессовки подшипника. :evil: Поначитаешься блин тут кулибиных


Не понял. нужен вообще этот сальник на рестайл?
а то сейчас заказываю на оба колеса подшипники Iljin , стопорные кольца новые. Гайки наверно старые оставлю. на вид - нормальные.
Сальник стоит покупать? Менять в сервисе буду. они прошлый раз накосячили, теперь скидку большую обещают.
Alkzn


Сообщения: 168
Зарегистрирован: 26 окт 2011, 17:58
Откуда: Казань
Благодарил (а): 12 раз.
Поблагодарили: 13 раз.
Имя: Алексей
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2011
Доп. информация: последняя партия . ижевская сборка
