А где нынче электрические схемы смотрят?
Re: А где нынче электрические схемы смотрят?
BlkDem
» 21 фев 2014, 09:43

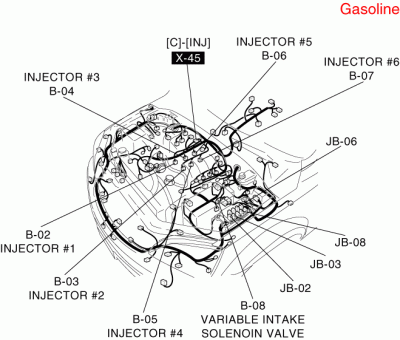

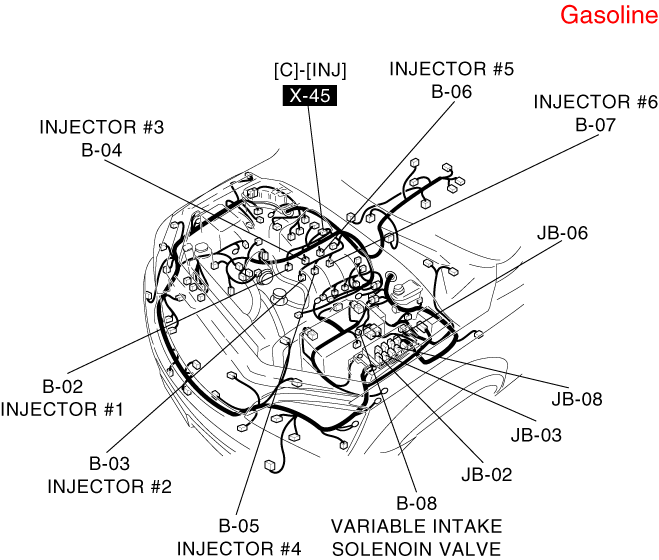

Типа того?
- Вложения
-
eblcl3b-1al.zip- (142 КБ) Скачиваний: 302
Заказать модифицированную трансмиссию можно в партнерской теме - Тема: "SuperTOD-2" от BlkDem
-
BlkDem - Модератор
- Сообщения: 24225
- Зарегистрирован: 16 сен 2009, 12:01
- Откуда: TR
- Благодарил (а): 1567 раз.
- Поблагодарили: 1258 раз.
- Имя: Максим
- Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
- Год выпуска: 2007
- Доп. информация: Был SORENTO 2.5TD 2002 г.
SuperTOD II, Бинар, CB
Re: А где нынче электрические схемы смотрят?
Guver
» 21 фев 2014, 09:47
ну да только более наглядно бы
-
Guver - Сообщения: 2813
- Зарегистрирован: 10 авг 2011, 04:21
- Откуда: Новосибирск
- Благодарил (а): 4 раз.
- Поблагодарили: 10 раз.
- Имя: Дмитрий
- Автомобиль: Другая машина
- Год выпуска: 2015
- Доп. информация: белый шкодик рапидос )))
Re: А где нынче электрические схемы смотрят?
BlkDem
» 21 фев 2014, 09:59
Нагляднее нету
Заказать модифицированную трансмиссию можно в партнерской теме - Тема: "SuperTOD-2" от BlkDem
-
BlkDem - Модератор
- Сообщения: 24225
- Зарегистрирован: 16 сен 2009, 12:01
- Откуда: TR
- Благодарил (а): 1567 раз.
- Поблагодарили: 1258 раз.
- Имя: Максим
- Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
- Год выпуска: 2007
- Доп. информация: Был SORENTO 2.5TD 2002 г.
SuperTOD II, Бинар, CB
Re: А где нынче электрические схемы смотрят?
Gubkin
» 21 фев 2014, 10:46

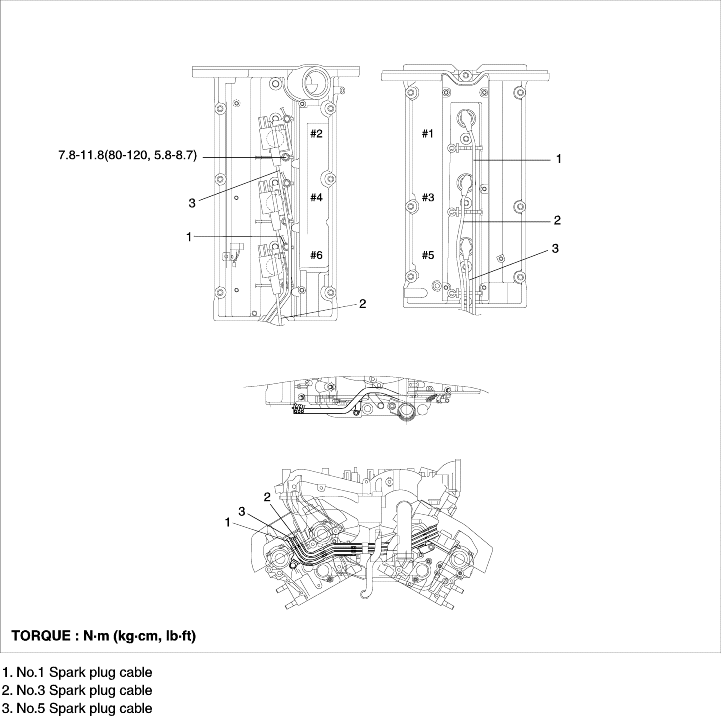

Guver писал(а): схема расположения цилинров на моем моторе и куда какой свечной провод идет. то есть каким образом должны быть правильно соединены между собой цилиндры.
- _Users_KIA_Desktop_eblsd3b-1al.7z
- (68.94 КБ) Скачиваний: 211
-
Gubkin - Сообщения: 14241
- Зарегистрирован: 25 май 2012, 11:08
- Откуда: Самара
- Благодарил (а): 1301 раз.
- Поблагодарили: 1450 раз.
- Имя: Саня
- Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
- Год выпуска: 2008
Re: А где нынче электрические схемы смотрят?
Guver
» 21 фев 2014, 11:17
ага спасибо расположение цилиндров теперь понятно. Единственное схему подключения цилиндров не разглядеть
-
Guver - Сообщения: 2813
- Зарегистрирован: 10 авг 2011, 04:21
- Откуда: Новосибирск
- Благодарил (а): 4 раз.
- Поблагодарили: 10 раз.
- Имя: Дмитрий
- Автомобиль: Другая машина
- Год выпуска: 2015
- Доп. информация: белый шкодик рапидос )))
Re: А где нынче электрические схемы смотрят?
Gubkin
» 21 фев 2014, 11:34
ты про картинку которая в 7z архиве ?
-
Gubkin - Сообщения: 14241
- Зарегистрирован: 25 май 2012, 11:08
- Откуда: Самара
- Благодарил (а): 1301 раз.
- Поблагодарили: 1450 раз.
- Имя: Саня
- Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
- Год выпуска: 2008
Re: А где нынче электрические схемы смотрят?
gode777
» 21 фев 2014, 11:37
саня а панели приборов дорестайл нету? интересуют колодки что там что
-
gode777 - Сообщения: 317
- Зарегистрирован: 29 апр 2013, 22:04
- Откуда: г.Киров.Кировская область
- Благодарил (а): 3 раз.
- Поблагодарили: 2 раз.
- Имя: Виталий
- Автомобиль: Другая машина
- Год выпуска: 2003
- Доп. информация: VW Touareg 3.2 V6!!!
Re: А где нынче электрические схемы смотрят?
Guver
» 21 фев 2014, 11:44
Gubkin писал(а):ты про картинку которая в 7z архиве ?
я в ней ни фига не понял к сожалению ))) Какой с каким инжектором подключается в ней непонятно. Мне по крайней мере
-
Guver - Сообщения: 2813
- Зарегистрирован: 10 авг 2011, 04:21
- Откуда: Новосибирск
- Благодарил (а): 4 раз.
- Поблагодарили: 10 раз.
- Имя: Дмитрий
- Автомобиль: Другая машина
- Год выпуска: 2015
- Доп. информация: белый шкодик рапидос )))
Re: А где нынче электрические схемы смотрят?
Gubkin
» 21 фев 2014, 12:05
gode777 писал(а):саня а панели приборов дорестайл нету?
Всё есть, качаем сами KIA GDS и рыщем
1)ставим это http://goo.gl/F9RbBj
2)обновляем этим http://goo.gl/aKF5lv
3)потом этим http://goo.gl/5j4vlX
-
Gubkin - Сообщения: 14241
- Зарегистрирован: 25 май 2012, 11:08
- Откуда: Самара
- Благодарил (а): 1301 раз.
- Поблагодарили: 1450 раз.
- Имя: Саня
- Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
- Год выпуска: 2008
Re: А где нынче электрические схемы смотрят?
gode777
» 21 фев 2014, 13:50
вах вах и где б я искал без Вас Александр.
-
gode777 - Сообщения: 317
- Зарегистрирован: 29 апр 2013, 22:04
- Откуда: г.Киров.Кировская область
- Благодарил (а): 3 раз.
- Поблагодарили: 2 раз.
- Имя: Виталий
- Автомобиль: Другая машина
- Год выпуска: 2003
- Доп. информация: VW Touareg 3.2 V6!!!
Re: А где нынче электрические схемы смотрят?
ProIV
» 14 окт 2014, 17:10
Выложили очередную обнову KIA GDS http://rutracker.org/forum/viewtopic.php?t=4826047
Пункты 2 и 3 из подборки Gubkin можно пропустить, а накатить сразу на пункт 1
ЗЫ. кому куча языков не нужна можно 1 и 3 диски из раздачи не качать
Пункты 2 и 3 из подборки Gubkin можно пропустить, а накатить сразу на пункт 1
ЗЫ. кому куча языков не нужна можно 1 и 3 диски из раздачи не качать
-
ProIV - Сообщения: 538
- Зарегистрирован: 25 май 2013, 16:47
- Откуда: Самара
- Благодарил (а): 27 раз.
- Поблагодарили: 59 раз.
- Имя: Игорь
- Автомобиль: Sorento BL, 2.5TD (14X л/с), TOD, AT
- Год выпуска: 2006
-
Accent-58 - Сообщения: 7080
- Зарегистрирован: 30 апр 2008, 07:48
- Откуда: Пенза
- Благодарил (а): 229 раз.
- Поблагодарили: 584 раз.
- Имя: Александр
- Автомобиль: Другая машина
- Год выпуска: 2012
- Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150
Re: А где нынче электрические схемы смотрят?
Litr
» 07 окт 2015, 16:31
Парни, ткните носом где находится провод сигнала тахометра в панели приборов, автозапуск хочу подключить к нему, весь мозг а то уже вынес мне, заводится и глохнет зараза. Скоро зима, выручайте други!
Или схемкой поделитесь у кого есть на atljhjd.hd собака yandex.ru
Дизель, рестайл 2007, ижавто
ПыСы. KIA GDS не вариант, доступ к установке программ закрыт...
Или схемкой поделитесь у кого есть на atljhjd.hd собака yandex.ru
Дизель, рестайл 2007, ижавто
ПыСы. KIA GDS не вариант, доступ к установке программ закрыт...
- Litr
- Сообщения: 73
- Зарегистрирован: 31 окт 2014, 11:59
- Откуда: Чебоксары
- Благодарил (а): 3 раз.
- Поблагодарили: 18 раз.
- Имя: Роман
- Автомобиль: Sorento BL, 2.5TD (170 л/с), Part-Time, AT
- Год выпуска: 2007
Re: А где нынче электрические схемы смотрят?
kapger
» 08 окт 2015, 06:41
Litr писал(а):где находится провод сигнала тахометра в панели приборов
Litr писал(а):Дизель, рестайл 2007
Плюс тахометра находится на среднем разъеме панели приборов, который называется "I01-1", зеленый провод с черной полоской (GB) сечением 0.5 квадрат, контакт в колодке номер 14
P.S. Для дорестайла про провод тахометра смотреть тут: Тема: А где нынче электрические схемы смотрят?, Сообщение #750790, Автор: kapger
-
kapger - Партнёр Клуба
- Сообщения: 3778
- Зарегистрирован: 18 фев 2011, 11:47
- Откуда: Моск.обл
- Благодарил (а): 167 раз.
- Поблагодарили: 231 раз.
- Имя: Игорь
- Автомобиль: Sorento BL, 2.5TD (170 л/с), Part-Time, MT
- Год выпуска: 2007
- Доп. информация: броня стёкол, сигнализация MS, видео- и фотокамеры, TPMS, ксенон, Бинар, БК Multitronics, EGR заглушен, пружины H&R+45, аммо Каяба+Хола. KNEJC524575734446
Re: А где нынче электрические схемы смотрят?
Litr
» 08 окт 2015, 08:47
Игорь, спасибо за оперативность!
- Litr
- Сообщения: 73
- Зарегистрирован: 31 окт 2014, 11:59
- Откуда: Чебоксары
- Благодарил (а): 3 раз.
- Поблагодарили: 18 раз.
- Имя: Роман
- Автомобиль: Sorento BL, 2.5TD (170 л/с), Part-Time, AT
- Год выпуска: 2007
