Задний кардан

Особенности устройства и эксплуатации дифференциальных передач, приводов, карданов, ШРУСов, устанавливаемых на KIA SORENTO

Задний кардан

Сообщение genёk » 17 июл 2013, 09:35

Мужики подскажите,появилась вибрация на скорости от 130 до 140.на дорестайле. Хочу узнать вот о чом. Менял крестовины на заднем кардане,раньше когда машин поднимал на подъемнике видел (вроде)что на заднем кардане толи спереди, толи с зади была прикреплена пластинка сантиметра 4 длинной типа балансировочной,и что как бы она с одной стороны отошла от кардана я её ещё пальцем обратно придавил. А теперь её нет,вопрос есть ли ,или должна ли быть на заднем кардане балансировочная накладка? или я не прав померещелось
genёk


Сообщения: 5
Зарегистрирован: 06 янв 2013, 00:11
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Евгений
Автомобиль: Sorento BL, 3.5 (197 л/с), TOD, AT
Год выпуска: 2004

Re: Задний кардан

Сообщение Nikolay0812 » 17 июл 2013, 10:49

Аватара пользователя
Nikolay0812

Модератор

Сообщения: 11517
Зарегистрирован: 06 июл 2007, 19:08
Откуда: Саратов
Благодарил (а): 722 раз.
Поблагодарили: 1024 раз.
Имя: Николай
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008
Доп. информация: черный 2VIN в топе.Пружины H&R.Бинар5Д.SuperTOD от BlkDem.
6,5лет-был "кореец" 2002г.в

Re: Задний кардан

Сообщение genёk » 17 июл 2013, 10:55

Сорри конечно но вопрос был не по :) вибрации оно понятно что много из-за чего, А вопрос есть ли ,или должна ли быть на заднем кардане балансировочная накладка? или на одном кардане есть а на другом нет?
genёk


Сообщения: 5
Зарегистрирован: 06 янв 2013, 00:11
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Евгений
Автомобиль: Sorento BL, 3.5 (197 л/с), TOD, AT
Год выпуска: 2004

Re: Задний кардан

Сообщение AndreySh » 18 июл 2013, 09:32

Если у Вас была такая пластина, а потом слетела, то конечно она должна быть. :D . Вообще смотрел на своем - да есть. Это и есть балансировка карданного вала. Не факт, как Вы наверное понимаете, она должна так выглядеть и на других валах. Ее может и не быть при условии, что на заводе удалось сделать вал не нуждающийся (точнее в пределах заданных параметров биения) в балансировке. Но в основном есть. Реалии жизни. А по биению там много чего может вибрировать особенно передний правый подшипник пром. вала и шлицевое соединение на пром. валу.
AndreySh


Сообщения: 6
Зарегистрирован: 26 ноя 2012, 09:20
Откуда: Балашиха, МО
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Андрей
Автомобиль: Sorento BL, 2.5TD (14X л/с), Part-Time, MT
Год выпуска: 2003

Re: Задний кардан

Сообщение genёk » 18 июл 2013, 14:19

Всё доходчиво,спасибо огромное
genёk


Сообщения: 5
Зарегистрирован: 06 янв 2013, 00:11
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Евгений
Автомобиль: Sorento BL, 3.5 (197 л/с), TOD, AT
Год выпуска: 2004

Re: Задний кардан

Сообщение Gubkin » 16 ноя 2014, 19:56

Длина заднего кардана из документа http://www.cardan-service.com/wp-conten ... taires.pdf
49100-3E200 = 1107
49100-3E300 = 1097
49100-3E910 = 1175
49100-3E951 = 1535 (2WD)
Аватара пользователя
Gubkin


Сообщения: 14244
Зарегистрирован: 25 май 2012, 11:08
Откуда: Самара
Благодарил (а): 1301 раз.
Поблагодарили: 1429 раз.
Имя: Саня
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008

Re: Задний кардан

Сообщение kapger » 17 ноя 2014, 09:54

Gubkin писал(а):Длина заднего кардана из документа
Что-то не весь список получается (нет в списке 320-го и 330-го карданов), а также не совсем понятно от какой до какой точки приведены размеры и, поэтому, на мой взгляд, не совсем бьётся с реальными измерениями (для сравнения посмотри размеры 200-го кардана)... См. тут: Тема: Помогите найти крестовину заднего кардана, Сообщение #1203719, Автор: kapger

kapger писал(а):Размеры ЗАДНИХ карданов.
...
49100-3E330 [SORENTO, 2.5TD (170 л/с), TOD, AT.
- по наружной плоскости фланцев в сжатом состоянии 1125 мм (в раздвинутом состоянии 1170 мм)
...
49100-3E320 [SORENTO, 2.5TD (170 л/с), Part-Time, MT.
- по наружной плоскости фланцев в сжатом состоянии 1160 мм (в раздвинутом состоянии 1205 мм)
...
49100-3E200 [SORENTO, 3.5 (197 л/с), TOD, AT.
- по наружной плоскости фланцев в сжатом состоянии 1153 мм (в раздвинутом состоянии 1186 мм)
...
Аватара пользователя
kapger

Партнёр Клуба

Сообщения: 3711
Зарегистрирован: 18 фев 2011, 11:47
Откуда: Люберцы, Моск.обл. (ранее - Пермь)
Благодарил (а): 167 раз.
Поблагодарили: 207 раз.
Имя: Игорь
Автомобиль: Sorento BL, 2.5TD (170 л/с), Part-Time, MT
Год выпуска: 2007
Доп. информация: броня стёкол, сигнализация MS, видео- и фотокамеры, TPMS, ксенон, Бинар, БК Multitronics, EGR заглушен, пружины H&R+45, аммо Каяба+Хола. KNEJC524575734446

Re: Задний кардан

Сообщение Hadmin » 01 сен 2015, 15:54

Что-то у меня сомнения стали закрадываться по поводу густой смазки в кардан до "краёв".
Аватара пользователя
Hadmin


Сообщения: 871
Зарегистрирован: 24 авг 2009, 22:26
Откуда: Москва, СЗАО
Благодарил (а): 127 раз.
Поблагодарили: 31 раз.
Имя: Сергей
Автомобиль: Sorento BL, 2.5TD (14X л/с), TOD, AT
Год выпуска: 2005
Доп. информация: Чип-тюнинг CHIPIKO.ru, СуперТОД от Gubkin, Бинар-5Д, LSD.

Re: Задний кардан

Сообщение Gubkin » 11 июн 2016, 14:22

Замерил свой 49100-3e330 в установленном состоянии
от фланца раздатки до моста 115 см получилось
прям как у Прадо 80
Аватара пользователя
Gubkin


Сообщения: 14244
Зарегистрирован: 25 май 2012, 11:08
Откуда: Самара
Благодарил (а): 1301 раз.
Поблагодарили: 1429 раз.
Имя: Саня
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008

Re: Задний кардан

Сообщение Gubkin » 18 июн 2016, 15:02

Ну чо, купил я кардан 49100-3E200 от бензинки 3,5 дорестайл классик
обошелся в 3 тыс.р.
Длина 111-118 см (мой родной 49100-3E330 в прикрученном на авто состоянии имеет длину 115 см)
Размеры крестовины 32 мм x 92 мм (60 мм наружний размер под стопора). Номер 0W00125060A
Тавотница для смазки шлицев М6х0,75

Крестовины должны быть вечными, всё таки 32 мм против 27 мм у рестайла :crazy:








Аватара пользователя
Gubkin


Сообщения: 14244
Зарегистрирован: 25 май 2012, 11:08
Откуда: Самара
Благодарил (а): 1301 раз.
Поблагодарили: 1429 раз.
Имя: Саня
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008

Re: Задний кардан

Сообщение Accent-58 » 22 июн 2016, 07:26

Он на 3,3 пойдет?
У меня пробег 95 тыс. обе крестовины заднего кардана живы, а вот на переднем уже одну 2 раза менял, вторую 1 раз.
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 6843
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 215 раз.
Поблагодарили: 550 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Задний кардан

Сообщение Gubkin » 22 июн 2016, 08:04

Accent-58 писал(а):Он на 3,3 пойдет?

а ты длину своего скажи
Аватара пользователя
Gubkin


Сообщения: 14244
Зарегистрирован: 25 май 2012, 11:08
Откуда: Самара
Благодарил (а): 1301 раз.
Поблагодарили: 1429 раз.
Имя: Саня
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008

Re: Задний кардан

Сообщение Accent-58 » 22 июн 2016, 08:27

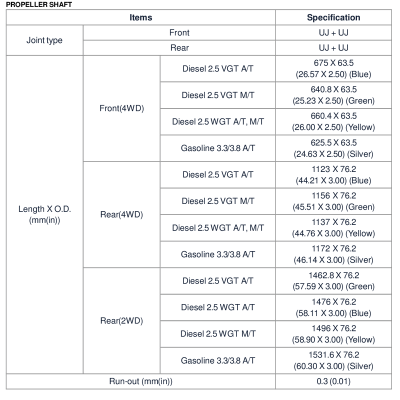

из таблицы 1172. А крестовины у 3,5 с внутренними кольцами и керновки нет? Мне этот кардан сразу понравился :). Правда у меня пока временная потеря ремонтоспособности авто, ввиду того, что задним карданом чуть не пришибло.
Вложения
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 6843
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 215 раз.
Поблагодарили: 550 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Задний кардан

Сообщение Gubkin » 22 июн 2016, 08:49

Accent-58
Diesel 2,5 VGT A/T 49100-3E330 = 113-117 см - сейчас померил

Который поставил и короче и длиннее... больше ход у 49100-3E200 = 111-118 см

Получается, что 1 см на растяжение в запасе будет у тебя (у родного запас 2 см.... 115 между фланцами и 117 см - длина в растянутом )
Аватара пользователя
Gubkin


Сообщения: 14244
Зарегистрирован: 25 май 2012, 11:08
Откуда: Самара
Благодарил (а): 1301 раз.
Поблагодарили: 1429 раз.
Имя: Саня
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008

Re: Задний кардан

Сообщение Wall-E'ko » 23 июн 2016, 11:03

Gubkin
Александр, спасибо большое за идею с дорестайловым карданом!
За замену крестовины задней объявили сегодня 8 300, а новый кардан сегодня заказал и завтра уже получу за 13 400!
H&R+45, проставки Полимер-НСК, аммо gabriel (спереди) + rancho (сзади), BFG AT КО2 31", лебедка "4х4" 12 000 в бампере, передний силовой обвес от Mr.Joker, задний силовик и пороги от BEZDOR.ru, свап раздатки ТОД на раздатку Парт-тайм, самоблок НИРФИ в заднем мосту

Ссылка на мою машину на Drive2
Аватара пользователя
Wall-E'ko


Сообщения: 806
Зарегистрирован: 17 янв 2012, 21:07
Откуда: МО Апрелевка, Москва ЮЗАО
Благодарил (а): 46 раз.
Поблагодарили: 46 раз.
Имя: Валентин
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007
Доп. информация: В подписи
