Помогите найти крестовину заднего кардана

[Chad]

Оригинальное сообщение:

(+/-)

Приветствую! На 40 тыс умерла крестовина кардана заднего моста. Эти корейцы сделали их несъемными, мол менять надо весь кардан. Я смог сам снять крестовину, но как оказалось на Украине это огромная проблема. Нету ни точного аналога, как нету и оригинала. Отдавать бешеные деньги неохота (машина не гарантийная). Не хочется что-то переделывать, хотя и это можно. Может кто подскажет где можно купить эту крестовину в Москве. Ее размер 27х87,5. Заранее благодарен.

Крестовины для заднего кардана, Рестайл

(+/-)

крестовина 495983E300 не подходит на рестайл, она 30*90, а надо 27*87,5.
GMB 2100213 27х92
WD41130 EDS Крестовина 27X88 Mersedes Benz Sprinter (или WD40130) = подтачивать на 0,25 мм уши кардана
Крестовина карданного вала 31029-2201026 М 27х88х88
Trucktec 02.34.044 27X88
STC4807(Bearmach) 27х92 еле-еле хватает на кернение
PATRON PUJ099 (27х92)
Patron PUJ420 (27х88) с тавотницей - самый проверенный идеально-подходящий вариант
1KM-08 (фирма jab) 27х88

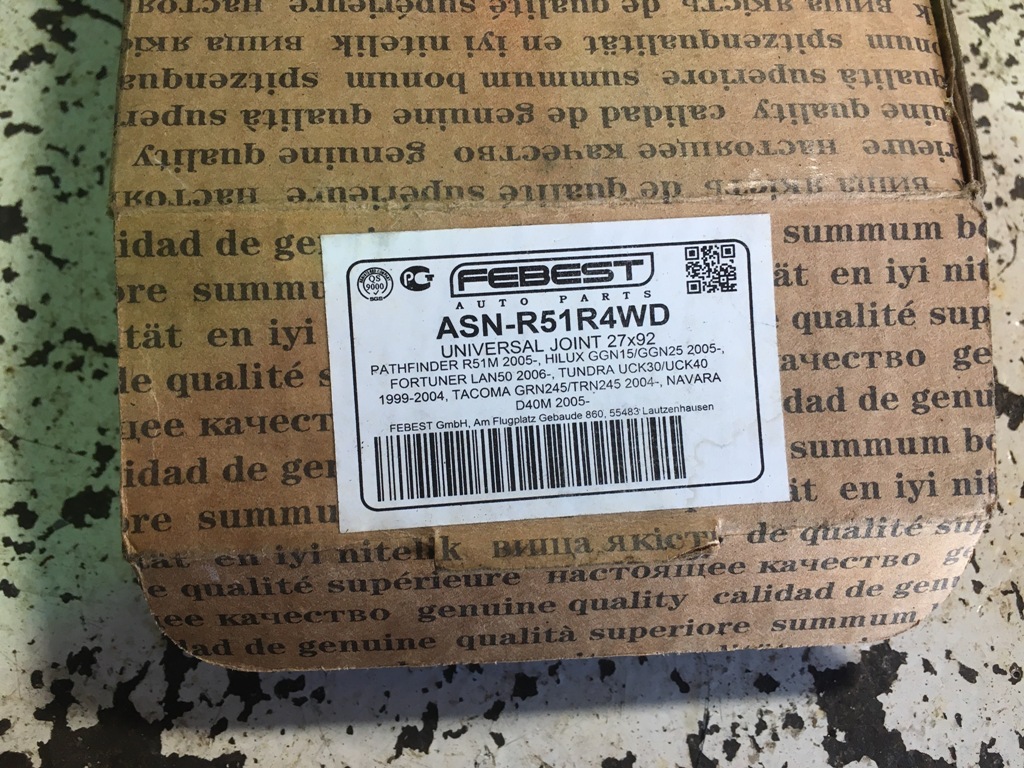

FEBEST ASNR51R4WD 27х92
FEBEST ASBZ906 27х88
PRECISION 354 27х92 с тавотницей

Не проверенные варианты:
27x83 Оригинал ниссан 37125-EB30A,
Patron PUJ414
GMB GUN-52
Febest ASN-R51R2WD

27x82 оригинал Nissan 37126-3S525, 37126-3S526
GMB GUN-51
PATRON PUJ225

Взаимозаменяемость карданных валов:

(+/-)

На дизельный рестайл АТ,подходит задний карданный вал от доретайла 2,4 МТ.

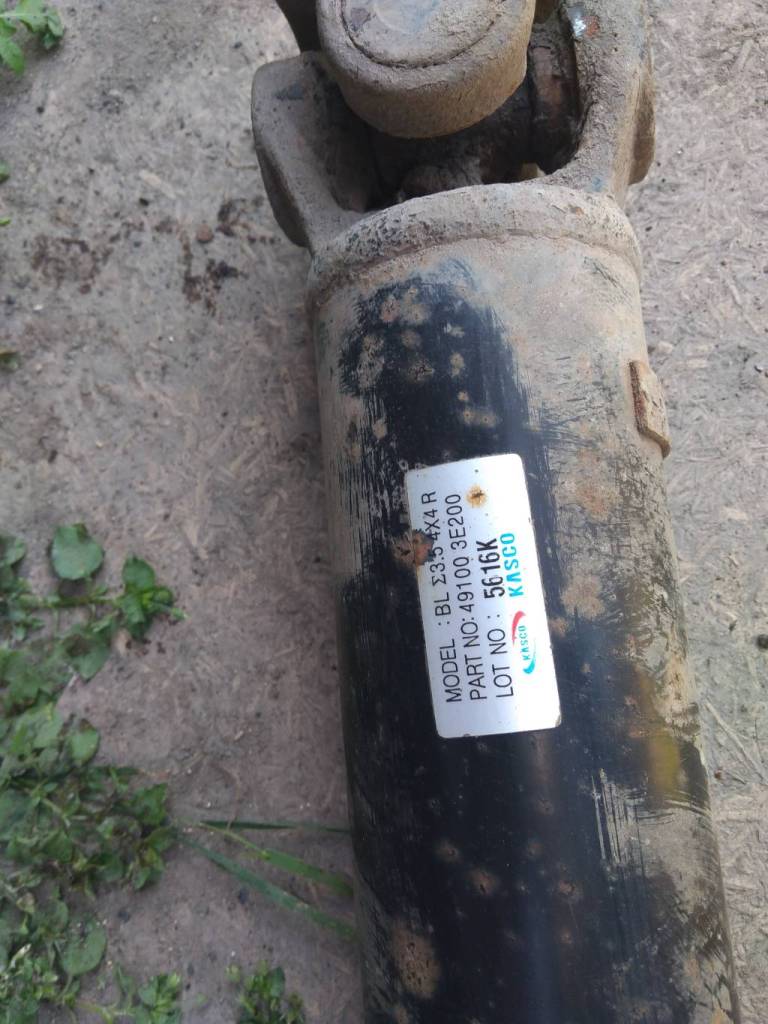

Номер кардана:491003E200,номера крестовин для этого кардана:49598-3E300
Тема: Помогите найти крестовину заднего кардана, Сообщение #1165325, Автор: ALG
Тема: Помогите найти крестовину заднего кардана, Сообщение #1485699, Автор: olegkazan

Замечание от модератора: Nikolay0812 По наполнению шапки,обращаемся ко мне.

[AlexDPenza]

Всем привет.

Оригинал с большим количеством фоток тут https://www.drive2.ru/l/479019009266679996/


Уже несколько недель я ездил со странным скрипом… сначала мне казалось, что такой же скрип был, когда помирал передний ступичный — как резина об железо… Потом, проверив ступичные, мне стало казаться, что это развалились колодки ручника, и звук идет из задних колес… И только подняв Соренту на подъемник я нашел источник — скрипела задняя крестовина заднего кардана.

https://www.youtube.com/watch?v=R7eN0hQhGUQ

Начал копать эту тему. На Форуме есть большая ветка про это, в нее это и пишу

В двух словах: задний кардан рестайла неремонтопригоден. Крестовины там сидят не на стопорных кольцах, а не кернении, и самому все это заменить крайне проблематично. Естественно крестовины по каталогам не пробиваются.

Однако по Форуму я понял, какой размер у моих крестовин — 27мм чашка, и 88 размер крестовины.
Затем я начал изучать как заменить их самостоятельно. На Форуме описано много попыток, и почти все неудачные, ну кроме способа "прихватить сварочкой"… Не. не по нашему.

Думали с GanzhubaSS, как можно переделать кардан самостоятельно под внутренние стопорные кольца, но после замеров поняли, что это бесполезно

Для верности проконсультировался с человеком, который очень в авторитете на Форуме, с GubkinS…

И тут я узнал, что у нас в Пензе есть контора , которая может менять керненные крестовины, и балансировать карданы. Это контору я знал давно, когда-то они были моими соседями и даже затопили мне склад

Приехал я к ним, очень высокомерные ребятки там На все вопросы один ответ — привозите кардан, посмотрим. И вот, когда уже стало совсем скрипеть — заказал себе крестовины по Форуму

PUJ420 Крестовина карданной передачи 27x88 VOLKSWAGEN CRAFTER / MERCEDES: SPINTER

за 967 рублей штучка. Когда приехали крестовины, снял кардан, выехал из бокса 4WD58 на переднем приводе и на такси повез кардан к этим ребяткам…

И тут началось, типа я купил не такие крестовины, типа надо было у них покупать (за 3500 штучку), и прочитали мне лекцию, чем отличаются крестовины для кернения от крестовин для стопорных колец. Якобы там разный способ изготовления стаканов, и разная форма фаски. А я купил для стопорных. И все это в форме "мы умные, ты дурак", причем этим "специалистам" лет по 25 максимум. Ну ладно, прикинулся шлангом дюритовым, ибо кардан чинить надо, а других вариантов в городе нет.

Забрали они мой кардан, и сказали, что "дня через 3-4 позвонят"… Охринеть, там дел на пару часов!

Жду, через 2 дня звонок — "вы привезли не те крестовины, приезжайте"… Вот блин… Беру такси, и еду забирать кардан, хрен с ними, сами сделаем, сварочкой… Приезжаю, с настроением послать их нах, и высказать…

И тут что-то пошло не так… совсем не так. Пацанов как подменили! Все культурные и вежливые, тон совсем другой. Когда поняли, что я хочу забрать — добили меня фразой "конечно мы все сделаем, нам очень нужны Ваши деньги!" Я в шоке. Короче показали, что стакан крестовины реально проворачивается в посадочном месте, и предложили за 1000 рублей за каждую крестовину восстановить посадочные места, чтобы мои "неправильные" крестовины подошли как родные. И все это предельно вежливо! Мою злость как рукой сняло, согласился, и уехал.

На следующий день звонок — "ваш кардан готов". Поехал забрал. Ну что сказать, получилось как по заводскому, накидаю просто фоток в кучу, сами посмотрите






На кардане появились новые пластинки балансировочные




Вместе с карданом отдали "Протокол балансировки"

Если честно, я не совсем понял, что значат эти циферки, главное кардан как новый, вибраций и звуков нет.

Для расширения кругозора — балансировали кардан вот на таком станке

https://www.youtube.com/watch?v=yhLOdkpYJcA

За все это удовольствие я отдал вот столько денег



ну плюс крестовины по 967 рублей каждая…

А теперь немного моих мыслей: Я думаю крестовину добил СуперТОД! Неожиданно? Но логично. Изначально наша Сорента 3.3 с ТОДом задумана как постоянно полноприводная, и часть нагрузки все равно идет через передний кардан, а после установки СуперТОДа — всю нагрузку принимает задний кардан. А крестовинки-то у нас детские, в сравнении с Парт-таймом 3.5 литра, а лошадей побольше будет! На 3,5 крестовина 32мм на 92мм! Чувствуйте разницу?! И при этом она на стопорных кольцах, легко и быстро меняется и аналог от GMB стоит жалкие 440 рублей!
Вот только так просто к нам не поставить кардан от 3.5, хотя на Форуме я вычитал, что именно GubkinS себе поставил кардан от 3,5 без всяких переделок.
Так что я начинаю неспешно искать кардан именно от 3,5 Соренты, чтобы поставить себе. Пусть и с переделкой длины, и это тоже могут сделать те, кто заменил мне крестовины.

Так что считаю, что мне повезло, что смог малой кровью и практически по заводскому заменить эти гадкие крестовины… Кстати теперь я смогу шприцевать эти крестовины, родные были без масленки

Цена вопроса: 7 500 ₽ Пробег: 110000 км

[Waso]

AlexDPenza
А стоило оно того? Дешевле и практичнее заменить кардан на дорестайловый, он и мощнее, и крестовины меняются и мажутся. Благо, стоит на разборке сущие копейки. А тебе вскоре предстоит еще раз такая же работа по замене передней крестовины заднего кардана.

[AlexDPenza]

А тебе вскоре предстоит еще раз такая же работа по замене передней крестовины заднего кардана.

не... Саша умный, я же сразу две крестовины заменил, я там в тексте написал.

Я с радостью куплю кардан от 3.5. Вот только нету у нас разборок Так что уже начал неспешно его искать. Может подскажешь, где точно его найти можно?

[Седьмой]

AlexDPenza
Тема: Помогите найти крестовину заднего кардана, Сообщение #1456770, Автор: Седьмой
Всего делов то...

[AlexDPenza]

Всего делов то...

читал всю ветку и это тоже. Спасибо.
Сделал пока так, на пару лет думаю хватит, но кардан от 3.5 неспешно ищу. Не новый, крестовины заменю, длину подправлю и отбалансирую.
Кстати, мне сказали, что 60 мм - это много, для изменения длины, можно закосить. Предложили целиком новую трубу сделать, если надо, у них там большой выбор всяких труб...
Так что будет в руках кардан от 3.5 буду мерить и думать, может мне с моим лифтом и так подойдет, без переделок.

[aleks732]

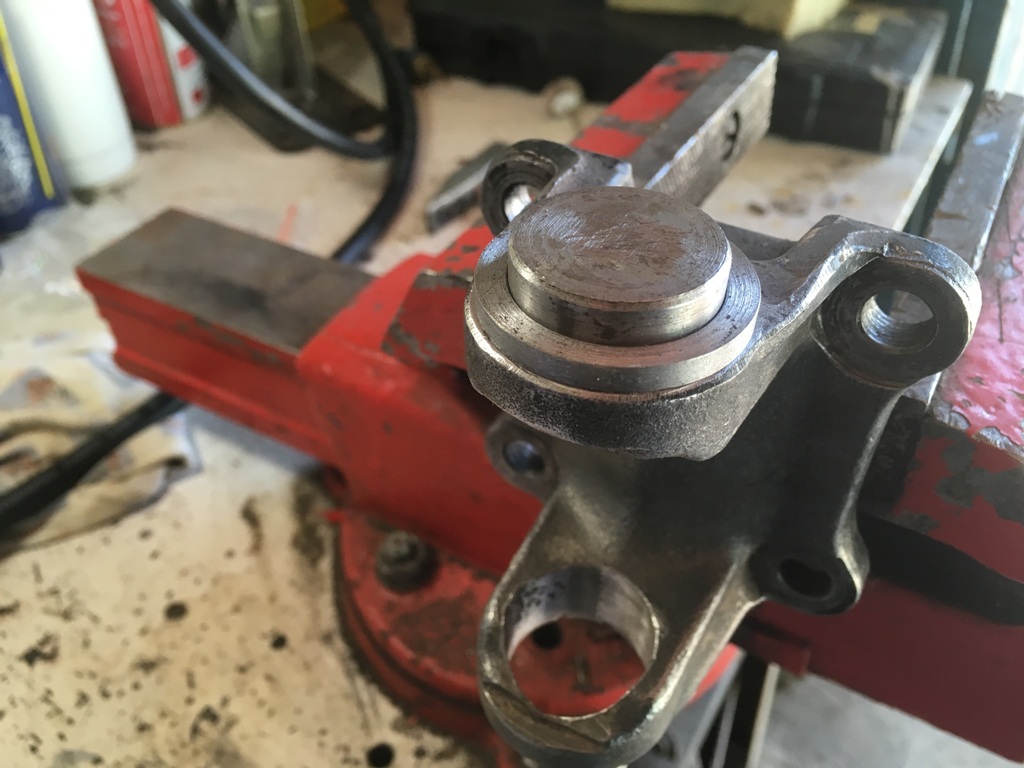

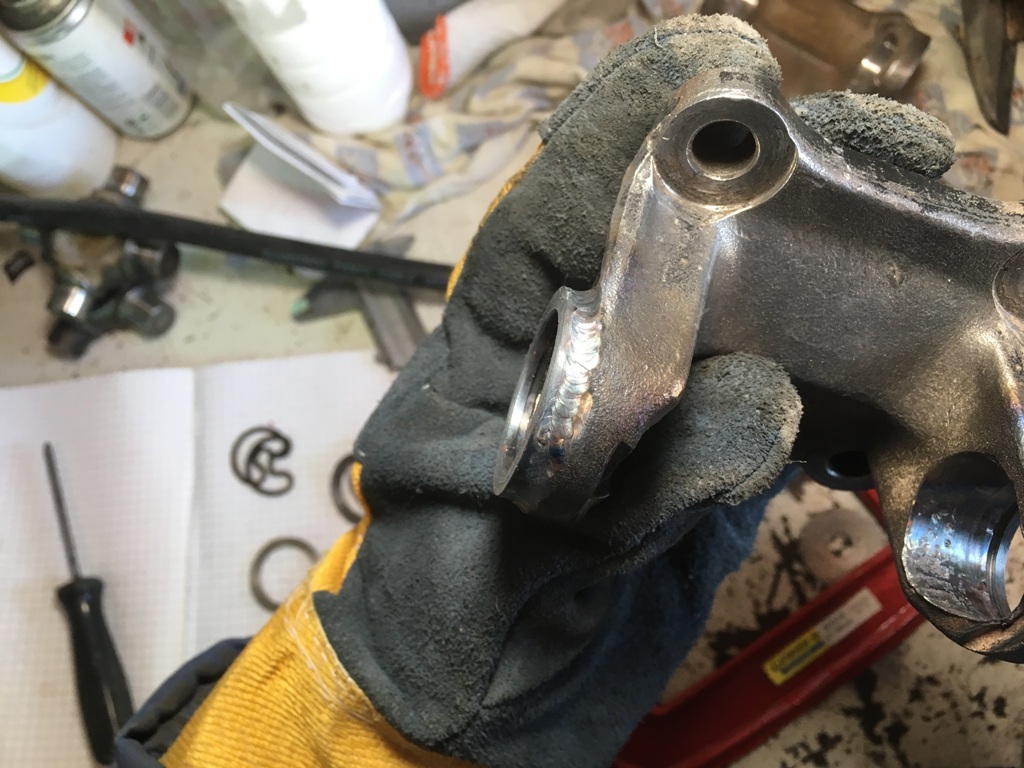

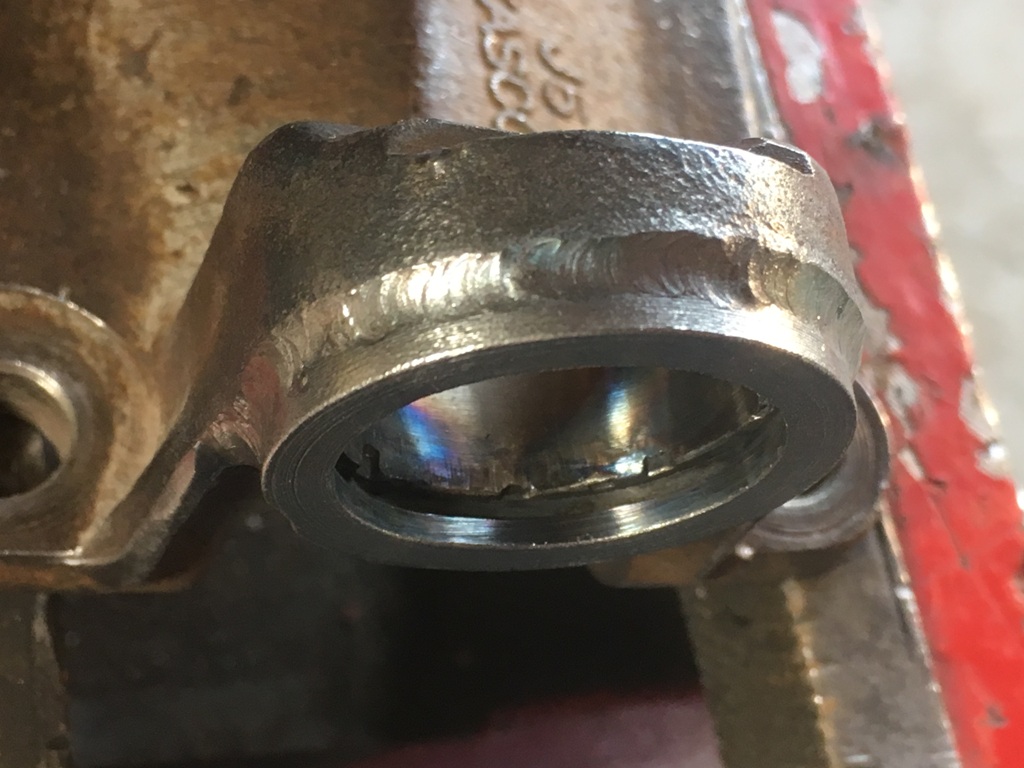

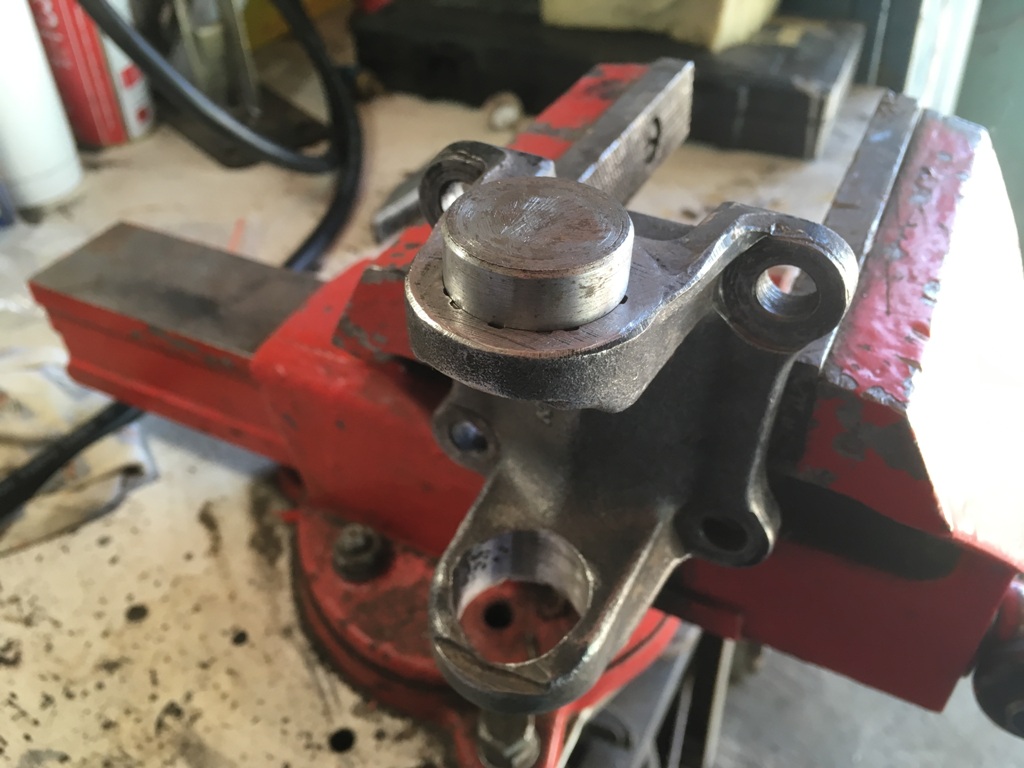

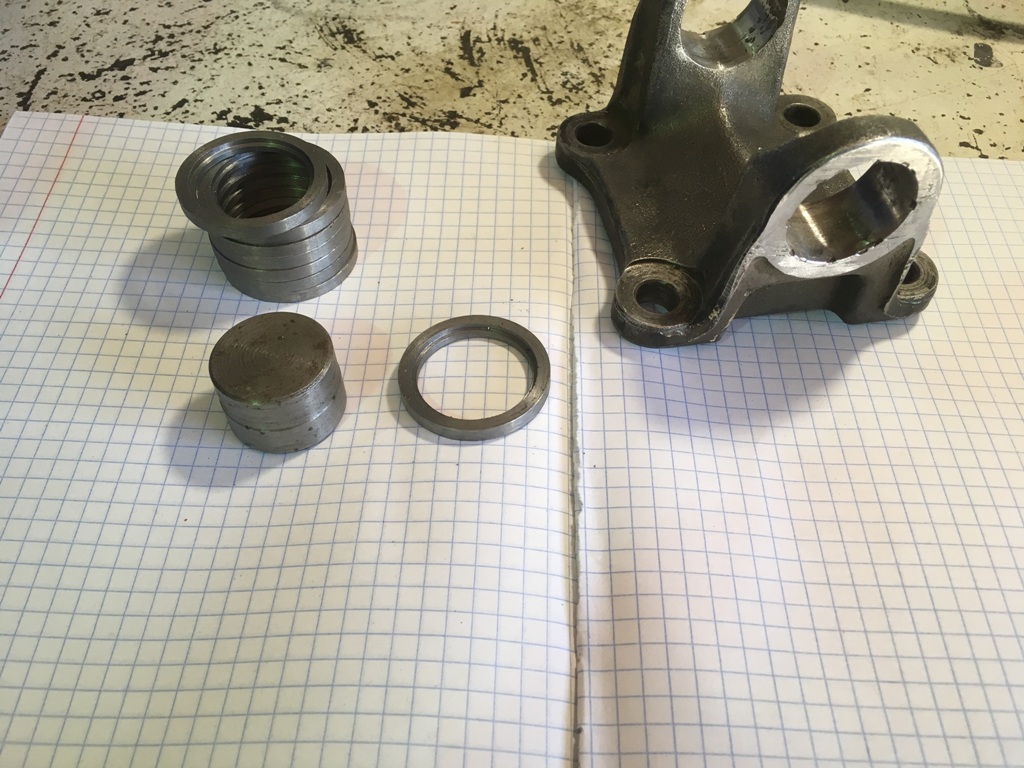

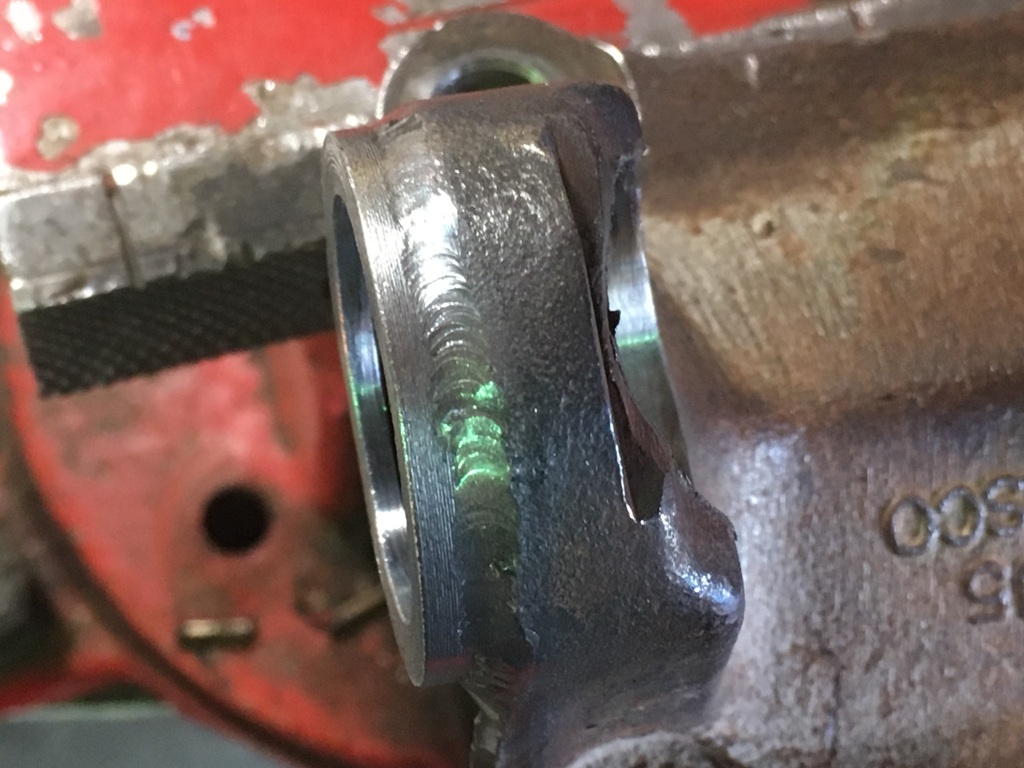

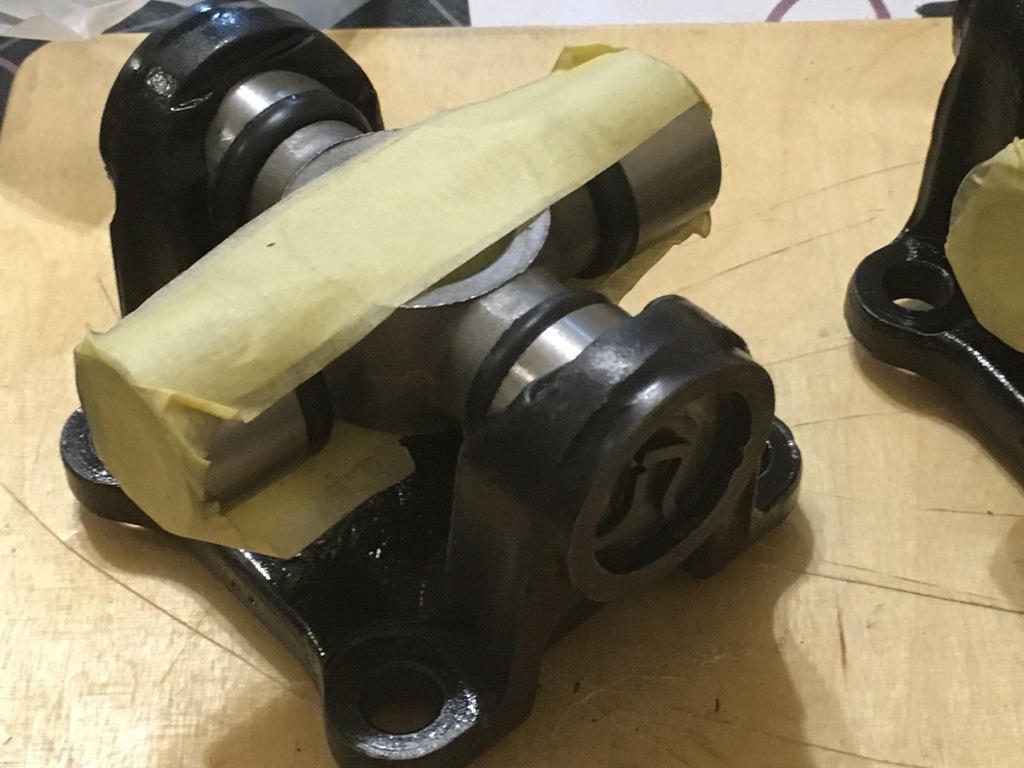

Всем привет. Я тоже столкнулся с этой проблемой, но решил её не много по другому. Крестовины взял 27х92мм, они ровно заподлицо по ширине кардана. Снаружи приварил шаёбочки с канавками под стопора. К сожалению балансировку кардана в наших края сделать негде, но по ощущениям вибрации нет. Проехал уже 15-20 тык. На наших крестовинах стенка стакана 1мм. На этих более 2мм.

Добавлено через 1 минуту 51 секунду:
Оказывается добавлять снимки нужно с конца.

[KISOR]

Очень интересное решение. Какой опыт эксплуатации?

[petrovih7]

Всем привет щупали ходовку, показалось вроде бы туговата крестовина на заднем кардане у хвостовика, решил поменять, в отличии от ранних сообщений у меня только эта крестовина не шприцуется на заднем а так и шлицы и та крестовина что у раздатки, думал самый умный заказал на эксисте, а когда выбили оказалась не та, которую купил была от переднего кардана 28 на 77( с внутренними стопорами), а которую снял оказалась 27 на 85, все облазил но такой просто не существует, окромя как на заводе, принято решение набить смазки и собрать со старой крестовиной, благо при снятии не сильно раскурочили, и люфт был не большой, единственное что жалею, что не поставил тавотницу, кстати крестовина внутри пустотелая.Что касаемо колхоза, такие решения как установка более длинной с кернением или приваркой очень трудно от центровать и следовательно может быть биение, в ходе поиска попадалась крестовина 27 на 82. довольно распространенная и недорогая но на 3 мм короче, на будущее принято решение выточить четыре пятака диаметром 27 мм и толщиной 1,5 мм при установке пятаки с каждой стороны от центруют крестовину между наружными стопорами. Дарю идею может кому пригодится, если кто сделает отпишитесь.

С тех пор прошло четыре года, передний кардан сегодня снял рассыпалась задняя крестовина, сам виноват чаще надо было шприцевать. Но вопрос не в этом, задний кардан, начал уставать задумал поменять крестовины и снова тотже вопрос, после прочтения темы , только у меня одного крестовина размером 27 на 85 и наружными стопорами, на дорестайлинг не похоже там на 32 крестовины, тогда откуда у меня кардан с разборными крестовинами с наружними стопорами, только крестовину 27 на 85 я найти не могу.

[aleks732]

Какой опыт эксплуатации?

Примерно через год появилась вибрация в диапазоне 80-90 км/ч. Посетил балансировочную контору, забраковали кардан по люфту в шлицах. Явно люфтил от руки. С крестовинами проблем не было.

[КСИ]

Тоже была небольшая вибрация на 80 км.ч. Потом к ней прибавился еще и РЕЗИНОВЫЙ скрип. Еще через неделю в скрипе появились металлические нотки
Замахнул в выходные крестовины - теперь ни вибрации ни шумов.

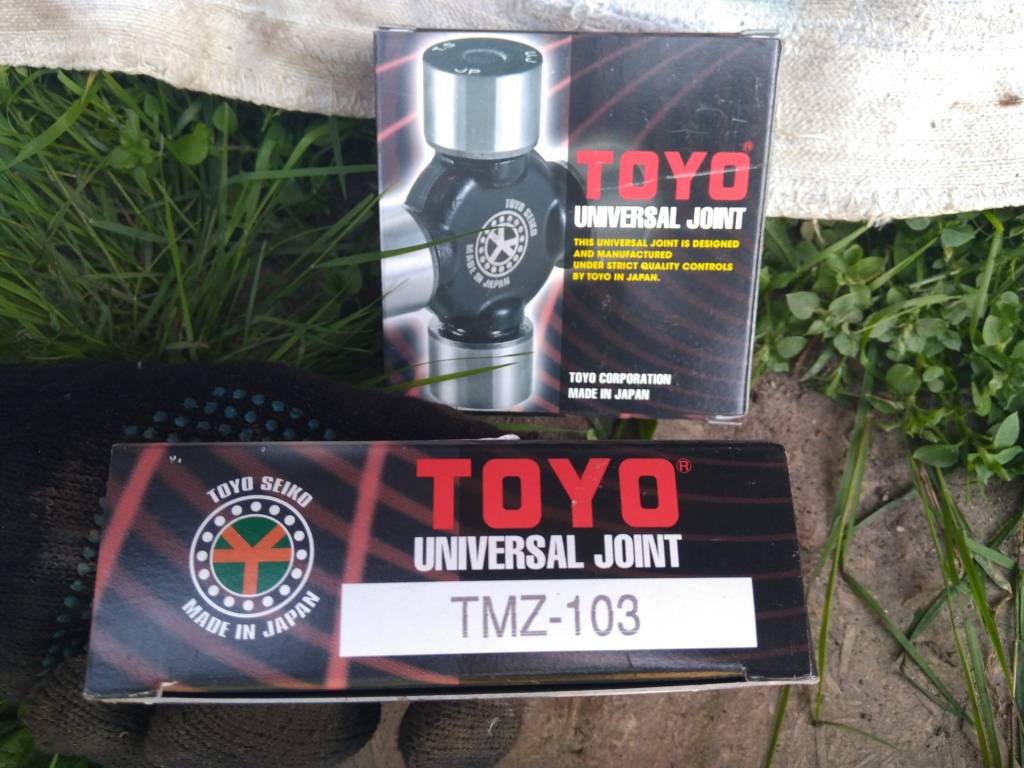

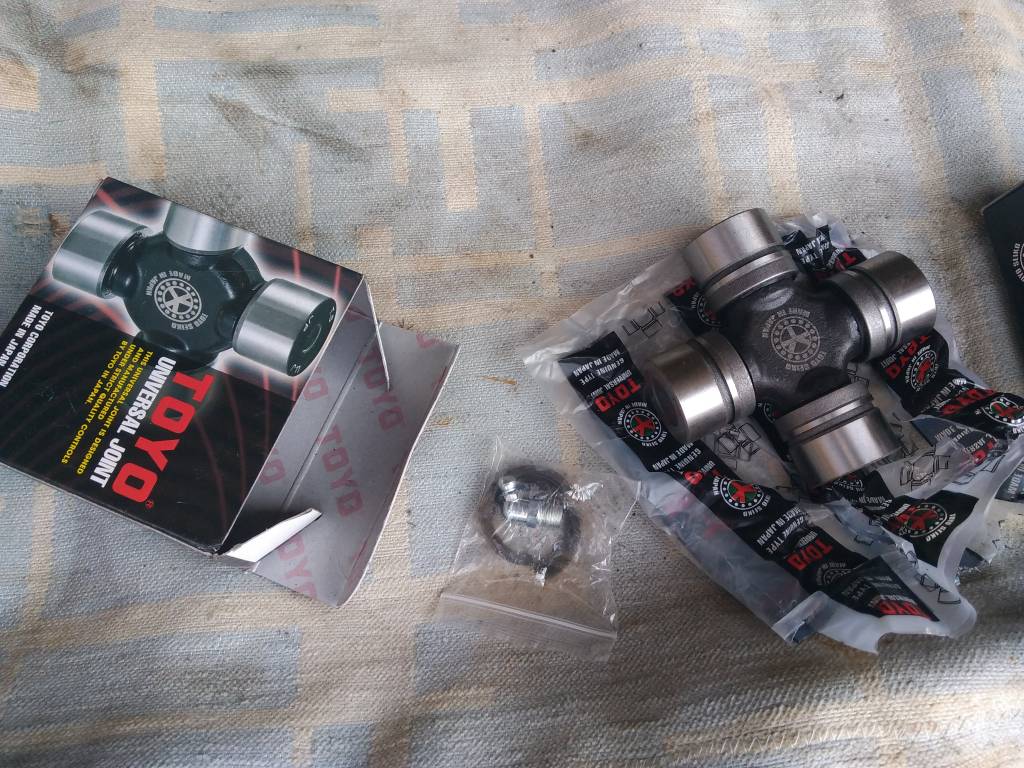

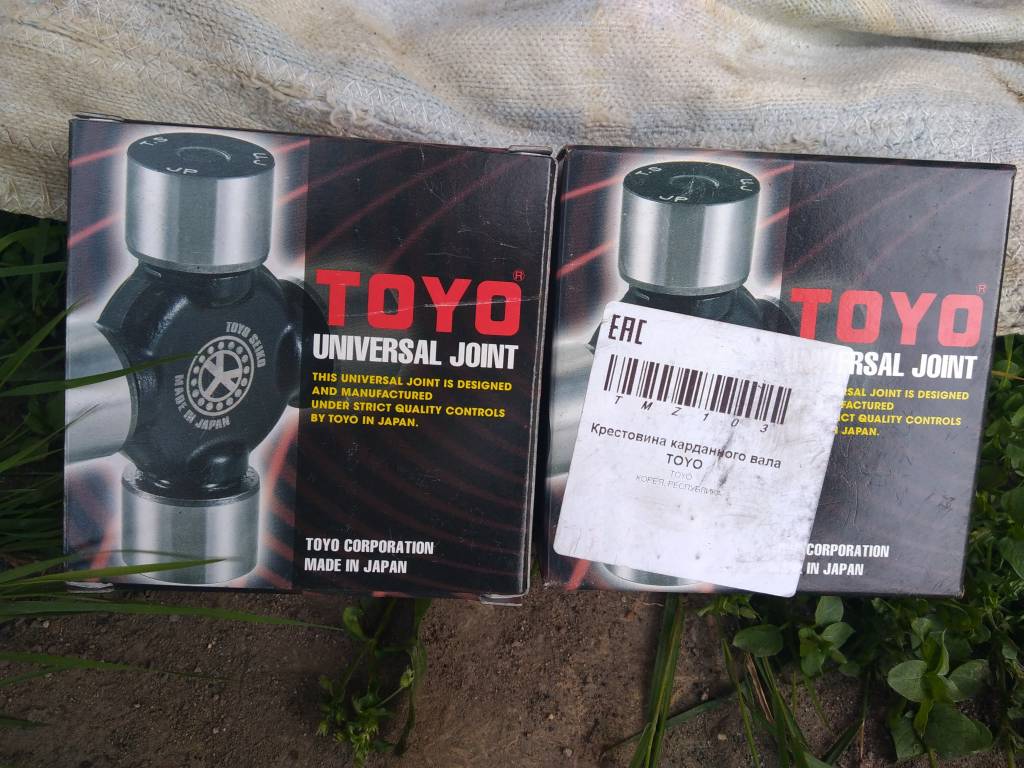

Крестовины поставил TOYO. 1300 р/шт - гуманнее чем оригиналы. Выглядят очень качественно.
Может кому пригодится:

[Igor_Ryazan]

В крестовины можно врезать тавотницы, никто не пилил ?

[КСИ]

Так они есть.

[Igor_Ryazan]

На рестайле нет на родном валу. У мня начали скрипеть при повороте кардана. Думаю, если можно врезать и прошприцевать, то походят еще. Люфта пока нет.

[Nikolay0812]

начали скрипеть при повороте кардана. Люфта пока нет.

Периода "люфта" может и не быть.В один момент заклинит и развалится,имхо.

[Igor_Ryazan]

Спасибо, Коль. Обнадежил
