Помогите разобраться с работой полного привода

Особенности устройства и работы систем полного привода: TOD (Torque-On-Demand) и Part-Time (EST), устанавливаемых на KIA SORENTO

Помогите разобраться с работой полного привода

Сообщение FOREMAN2013 » 17 окт 2016, 19:15

Всем доброго дня,помогите разобраться с работой полного привода.Недавно купил машину киа соренто 2003г. Мотор 2.4 бензин.Не могу разобраться что за что отвечает,и не пойму как правильно работают индикаторы на приборной панели.Прочитал много всякой информации но в силу колхоза бывших хозяев возникают вопросы.Да и сам если честно мало что понял из прочитанного.Бывший хозяин сказал что он вывел дополнительную кнопку для включения полного привода,когда ее включаешь на приборной панели горит синий значок с колесиками,при чем как то тускло горит.А когда крутишь шайбу в положение LOW то загораешься индикатор 4wd LOW.Не могу понять что собственно включается при нажатии этих кнопок?Я понимаю что это включение полного привода но как именно?Помогите пожалуйста разобраться.
Вложения
Вот такую кнопку при колхозном бывшие владельци

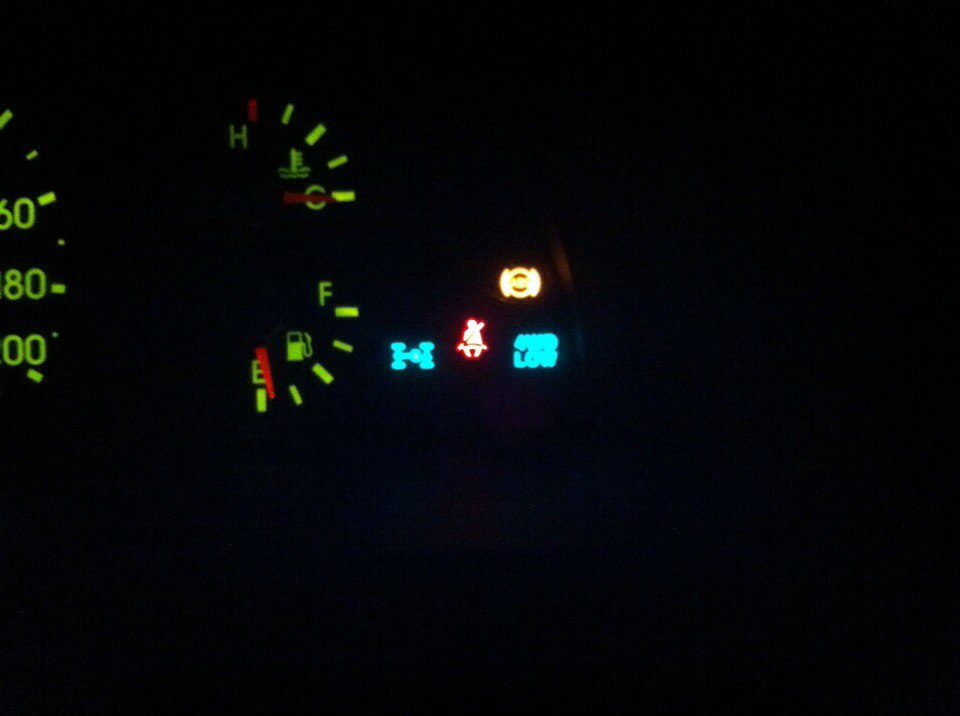

Это те два синих индикатора

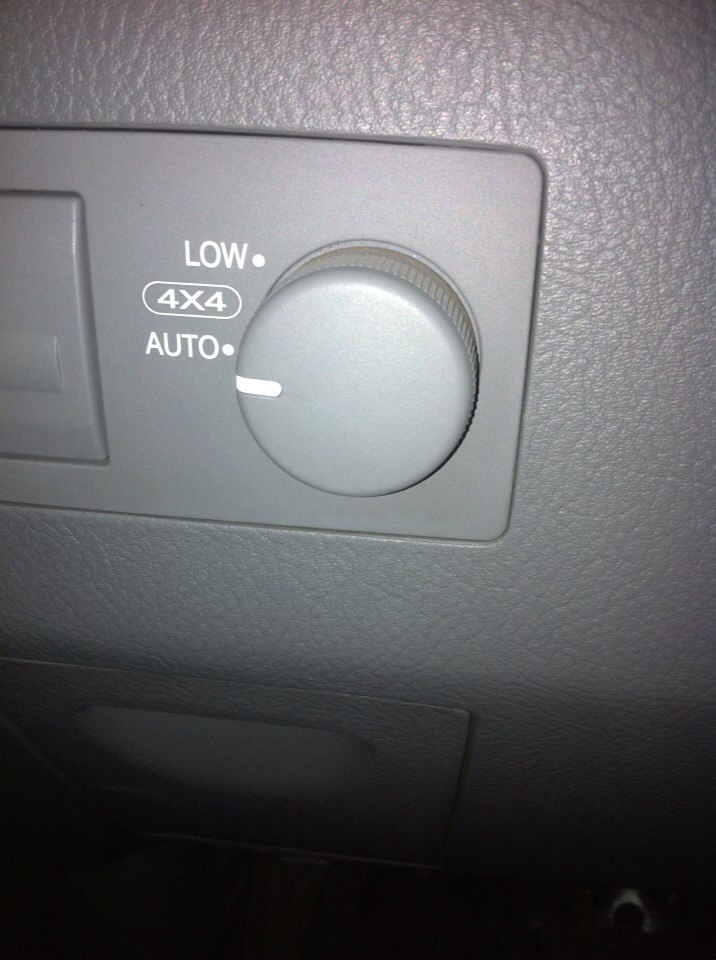

Вот такая крутилка стоит у меня в машине
FOREMAN2013


Сообщения: 9
Зарегистрирован: 17 окт 2016, 18:29
Откуда: Уфа
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Роман
Автомобиль: Sorento BL, 2.4 (141 л/с), TOD, MT
Год выпуска: 2003

Re: Помогите разобраться с работой полного привода

Сообщение BlkDem » 18 окт 2016, 04:39

FOREMAN2013 писал(а):при чем как то тускло горит

Это индикация штатного режима "авто" на машинах, где установлен SuperTOD -2. Яркость индикатора будет зависеть от того, какое напряжение подается на муфту.
Когда этот индикатор не горит, это режим заднего привода. Когда индикатор горит ярко - это режим принудительно блокировки раздатки - передний мост подключен всегда.
Крутилка 4LOW включает пониженный ряд. Итого получается 6 режимов полного привода:
Серая крутилка в "AUTO":
1. 2Н - задний привод - черный переключатель в положении I (или II - зависит от подсоединения проводов)
2. Авто - штатный полный привод - черный переключатель в среднем положении
3. 4Н - принудительное включение переднего моста - черный переключатель в положении II (или I - зависит от подсоединения проводов)
Серая крутилка в положении "4LOW":
4. 2Н+4LOW - то же самое, что 1, но с пониженным рядом
5. 4LOW - штатный режим пониженного ряда
6. 4Н+4LOW - то же самое, что 3, но с пониженным рядом.
Все вышеизложенное мной является сугубо моим личным мнением и не претендует на истину в последней инстанции.
Заказать модифицированную трансмиссию можно в партнерской теме - Тема: "SuperTOD-2" от BlkDem
Аватара пользователя
BlkDem

Модератор

Сообщения: 23372
Зарегистрирован: 16 сен 2009, 12:01
Откуда: Киселевск, Кемеровская обл.
Благодарил (а): 1307 раз.
Поблагодарили: 1048 раз.
Имя: Максим
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007
Доп. информация: Был SORENTO 2.5TD 2002 г.
SuperTOD II, Бинар, CB

Re: Помогите разобраться с работой полного привода

Сообщение almev » 19 окт 2016, 06:50

BlkDem писал(а):в положении I (или II - зависит от подсоединения проводов)

относительно желто/зеленого (центрального)
меняются местами только крайние провода.
По мне так логичнее I одна ось, II две :)
almev


Сообщения: 74
Зарегистрирован: 17 апр 2014, 19:05
Откуда: Новогорный
Благодарил (а): 4 раз.
Поблагодарили: 31 раз.
Имя: Евгений
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007

Re: Помогите разобраться с работой полного привода

Сообщение Воевода » 20 ноя 2016, 10:26

BlkDem писал(а):Это индикация штатного режима "авто" на машинах, где установлен SuperTOD -2.

Добрый день. Поясните, пож. что значит SuperTOD -2 и чем он отличается от TOD не супер. У меня на приборке вроде есть символ, как сказано выше "синий знак с колесиками", но он никогда у меня не загорался, хотя при положении крутилки "4х4 LOW" и в "AUTO данная индикация никогда не горела. Загорается только символ вкл. 4WD LOW. Сорик 2004 г.в. дизель, 2,4 Limited, кореец. Т.е. на моей не предусмотрено или, что то не работает ?
Буду очень благодарен.
Аватара пользователя
Воевода


Сообщения: 99
Зарегистрирован: 24 мар 2015, 21:02
Откуда: Санкт-Петербург
Благодарил (а): 55 раз.
Поблагодарили: 4 раз.
Имя: Сергей
Автомобиль: Sorento BL, 2.5TD (14X л/с), TOD, AT
Год выпуска: 2004
Доп. информация: Limited

Re: Помогите разобраться с работой полного привода

Сообщение papiruso » 20 ноя 2016, 10:54

Воевода писал(а):что значит SuperTOD -2

Если кратко, то это самостоятельная доработка владельцем штатной системы TOD с помощью дополнительной электронной платы. Эту плату (доработку) здесь на форуме обозвали СуперТодом. Ее суть в том, чтобы вместо электромагнита, который стоит в раздатке и отвечает за смыкание фрикционов, через которые передается крутящий момент на передок при пробуксовке задний колес, подключается обычный резистор. Теми самым принудительно, по желанию владельца, с помощью дополнительных кнопок, которые стоят на этой плате, отключается передний привод и остается только задний, т.е. 2Н. Или можно принудительно на этот электромагнит подать 12 вольт и передок подключится в независимости от пробуксовки задний колес. Это будет 4Н + межосевая блокировка. Подробнее есть соответствующая тема. Ищи поиском.
papiruso


Сообщения: 766
Зарегистрирован: 24 июл 2012, 19:10
Откуда: Нижний Новгород
Благодарил (а): 38 раз.
Поблагодарили: 77 раз.
Имя: Михаил
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007

Re: Помогите разобраться с работой полного привода

Сообщение Nikolay0812 » 20 ноя 2016, 12:36

Воевода писал(а): Поясните, пож. что значит SuperTOD -2

:arrow: Тема: Разработка SuperTOD-2
Аватара пользователя
Nikolay0812

Модератор

Сообщения: 12026
Зарегистрирован: 06 июл 2007, 19:08
Откуда: Саратов
Благодарил (а): 783 раз.
Поблагодарили: 1118 раз.
Имя: Николай
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2008
Доп. информация: черный 2VIN в топе.Пружины H&R.Бинар5Д.SuperTOD от BlkDem.
6,5лет-был "кореец" 2002г.в
