Экспедиционный прицеп и автопалатка своими руками

[Roman-86]

Зрю в будущее. В связи с дороговизной отдыха "как обычно" - купил билеты к туркам, арабам, тайцам, пузо 20 дней погрел и домой, есть интерес соорудить полнофунциональный чемодан на колесах. Алтай, Урал, Мраморный каньон Рускеала, Астраханский кремль, Андроников монастырь, Шлиссельбургская крепость «Орешек», Большой Чульчинский водопад, Алмазный карьер «Мир», Вологодский кремль, Староладожская крепость, Кинзелюкский водопад и еще много того, что пропитано русским духом, для меня гораздо интересней, чем чья либо культура.
Причем, этот чемодан не привязан ни к одному авто. Сегодня на "Ниве" на рыбалку, завтра на "Сорике" на Алтай - всё с сабой

[Corsar]

И это правильно!

[Roman-86]

о палатке

(+/-)

Вот например прикинул, как должна открываться-закрываться автопалатка:
http://s018.radikal.ru/i513/1510/b6/421ba696741f.gif

о фурнитуре

(+/-)

Несколько ссылок для информации: ни чего не считаю рекламой, собираю для себя.
http://www.areal-tex.ru/catalog/
http://furniturka.su/goods/26407-Zamok- ... kidnaya-SS
http://www.okata.ru/our_catalog/avtomob ... rettyPhoto
http://www.vinkot.com/#!--t--125x120/c1zxm
http://avtolegion55.ru/goods/211848/

[Corsar]

Полагаю, что все желучше начать с самого прицепа, или точнее с его скелета

[Roman-86]

Полагаю, что все желучше начать с самого прицепа,....

Выбираю между

http://www.svarmetpricep.ru/products/5/33/
и

http://pricep45.ru/catalog/show/5
тоже вариант хотя и Длина =150 см.

http://www.belpricep.ru/kat&id=94

[AlexDPenza]

У меня другие варианты выбора основы:

1. конечно же прицеп от УАЗа, такой как мой

там и ступицы, совместимые с нашими, и запас прочности огромный...
Однако тяжело найти такой прицеп сейчас, потому в планах у меня вариант номер два.

2. На мой взгляд, сейчас идеально купить что-то типа такого

http://pricep45.ru/catalog/show/4

естественно под колеса УАЗ (они как наши) и уже на этой платформе строить все, что угодно. Причем можно построить несколько вариантов, которые можно будет монтировать на эту платформу.
А про сам прицеп - для меня вдохновением послужила вот эта запись на драйве
https://www.drive2.ru/l/3030301/
именно после нее, я представил, что я буду делать со своим прицепом, и сделал, максимально используя лазерную резку и гибку деталей на станке с ЧПУ.








Бампер тоже вырезан на лазере и загнут на станке



Можно конечно не покупать прицеп, а сделать раму самому, но вот на учет это поставить мало реально Потому проще купить заводскую платформу, не переплачивая за борта и прочее, и уже на ней строить свою мечту...
Кстати моя мечта выглядит примерно вот так...

Потихоньку думаю, как это реализовать в своих условиях... Хочется спать в тепле, сухости и в просторе. Палатки мне давно надоели

[Roman-86]

Тебе хорошо, ты уже катаешься. А я голову сломал уже, как один узел с другим связать, как палатку поставить, какую и т.д. Кстати чертежи Автокадовские ? И листовой металл какой толщины использовал?

[AlexDPenza]

Чертежи в солодворксе.
Металл разный. От 1.2 до 2 мм. Крышка 0.8 мм.

Ты бы обрисовал свои проблемы-вместе бы решили. Я очень глубоко погрузился в эту тему... фоток и ссылок очень много у меня есть.

А что на тему "катаешься"... строить начал в феврале. Все лето строили вместо катания, и только за 2 дня перед поезкой было готово. Столько нервов убил...

[Георгичь]

А как переделанный прицеп оформить в ГАИ?

[Roman-86]

Проект планирую завершить к концу апреля 2016. Получится-хорошо. Проблем в принципе нет. Есть задумки реализации: бак с водой, плита газовая, раковина, автономное питание с подзарядкой от генератора тягача, освещение лагеря, палатка типа ORT, выравнивалки из домкратов (где кстати у тебя?), крепление внутри под лодочный мотор, место для канистр, газового баллона, тросов, лебедки, аптечки, авто-холодильника, маркизы (тент). Как-то так.

[AlexDPenza]

А как переделанный прицеп оформить в ГАИ?

Если купить прицеп-ПЛАТФОРМУ, то все, что будешь ставить на нее - это просто груз. Так что ничего переоформлять не надо.

В этом и прелесть прицепа-платформы. Я долго изучал этот вопрос.

Кстати сейчас вообще никак нельзя что-то изменить

Добавлено через 3 минуты 59 секунд:

сть задумки реализации: бак с водой, плита газовая, раковина, автономное питание с подзарядкой от генератора тягача, освещение лагеря, палатка типа ORT, выравнивалки из домкратов ....

Задумки это хорошо.. беда в том, что реализовать сложно.... Плиту я долго выбираю, раковину из стеклоткани надо делать... все эти мелочи отнимают гораздо больше времени, чем тупо сделать железо

А есть у тебя уже какие-то фотки? Или только планы?

Палатка.... посмотрел я ценник этой палатки... дешевле построить будку из сендвич-панелей, чем купить эту палатку

[Roman-86]

В этом и прелесть прицепа-платформы. Я долго изучал этот вопрос

Т.е. если я беру прицеп с бортами, ставлю на учет, получаю номера. Потом переделываю - и как следствие имею, проблемы ?

Плиту я долго выбираю, раковину из стеклоткани надо делать...

С плитой в принципе не вижу сложностей. Планирую интегрировать обычную (или две) на баллоничиках с возможностью подключения баллона через редуктор на выдвижных направляющих, есть такие:
по раковине такой рукомойик:

А есть у тебя уже какие-то фотки?

море: (поиском "экспедиционный прицеп"
http://www.land-cruiser.ru/uploads/post-5372-1245606017.jpg

Палатка.... посмотрел я ценник этой палатки

Согласен ценник негуманный НО есть вариант
http://stokrat.com/catalog/Palatki_i_tenty/Palatka_turisticheskaya_bystro_raskladyvayushchayasya_STOKRAT_dlya_ustanovki_na_kryshu_avtomobilya_uluchshenaya_tkan_
тоже не дешево. Не найду обзор на drave2 этой палатки. Там фотки внутренностей есть по которым видно как устроена конструкция. Останется только тент на нёё сшить.

[garik garynych]

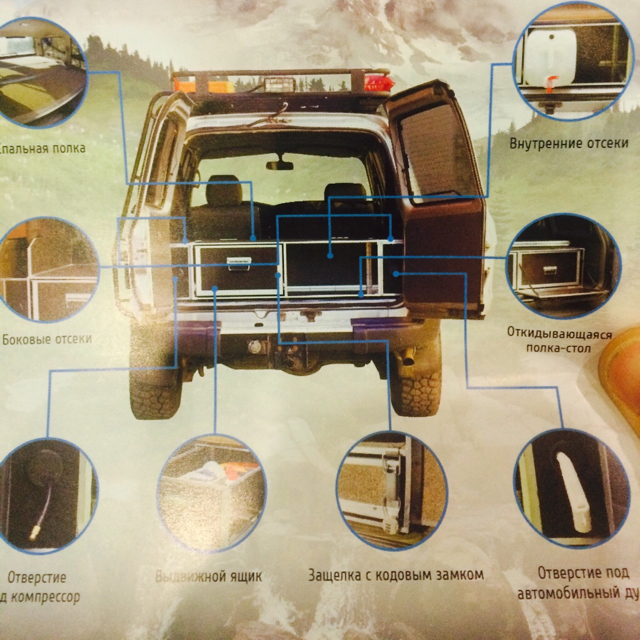

А я вот такую штуку видел, и прицеп не нужен!

Тоже не плохо смотрится!

[AlexDPenza]

море: (поиском "экспедиционный прицеп"

Я имел в виду фотки именно твои.

Море чужих фоток мне не надо, я их давно в кучку себе собрал, и добавляю, если интересное нахожу.

вот моя подборка чужих фоток.

http://pixby.net/users/alexd-911/46/

Плитка... у меня давно есть такая - развалится она, если не в чехле хранить. Раковина.. здоровая слишком, много места пропадает... У меня чуток другие мысли...

[Roman-86]

Тоже не плохо смотрится!

Смысл идеи заключается в том, что приехал с рыбалки, отцепил этот чумадан и поехал на работу . А так порой бывает, месяц еще спининги в багажнике мотыляются\ломаются. Но идея с выдвижной плитой как целого бокса интересна.

Добавлено через 2 минуты 11 секунд:

Я имел в виду фотки именно твои...

У меня ещё ваще ни чё нет. Завтра только оплачиваю прицеп.

Добавлено через 4 часа 9 минут 20 секунд:

Раковина.. здоровая слишком.... У меня чуток другие мысли...

Рукомойник 40х50
Делись мыслями
