Адаптер ELM327 USB OBD II

Обсуждение маршрутных компьютеров (как штатного потолочного, так и альтернативных): характеристики, установка, настройка, погрешности и т.п.

Re: Адаптер ELM327 USB OBD II

Сообщение alex_us1 » 30 июл 2015, 16:01

lener писал(а):Блин, чтоб такое поменять


попробуй стиль езды поменять на более агрессивный (на время дать просраться)
только перед ездой скинь клемму на мин 5 и в путь
потом замерь показания
и в хобдрайве разные опции подсчета расхода топлива (месяц, неделя, день и т.д.)
Аватара пользователя
alex_us1


Сообщения: 123
Зарегистрирован: 06 авг 2009, 09:18
Откуда: Усинск
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Имя: Александр
Автомобиль: Sorento BL, 3.5 (197 л/с), TOD, AT
Год выпуска: 2005

Re: Адаптер ELM327 USB OBD II

Сообщение lener » 30 июл 2015, 16:16

Accent-58 писал(а):Я не помню, что ты уже смотрел. Давление топлива померить и лямбды (прямо чтобы осицилограмма была, просто цифры для оценки не пойдут). По потолочному прибору не ориентируйся, он пишет расход в дровах.


В дровах :) :) :)
Попробую сегодня подключиться через torque pro , там помоему можно графики посмотреть.

А какой у тебя расход бензина?
Аватара пользователя
lener


Сообщения: 65
Зарегистрирован: 26 авг 2014, 13:01
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Автомобиль: Sorento BL, 3.3 (247 л/с) TOD, AT
Год выпуска: 2008

Re: Адаптер ELM327 USB OBD II

Сообщение Accent-58 » 30 июл 2015, 19:16

смешанный режим 17,5 л бензина, 18,5 газа.
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Адаптер ELM327 USB OBD II

Сообщение lener » 30 июл 2015, 23:11

alex_us1 писал(а):попробуй стиль езды поменять на более агрессивный (на время дать просраться)
только перед ездой скинь клемму на мин 5 и в путь
потом замерь показания

Попробую... я так понимаю, что данные по коррекции обнулятся сбросом клеммы.

Добавлено через 5 минут 11 секунд:
Намерил чтото с помощью Torque


Начитался интернета, так по этим графикам ппц катализаторам моим:-)
Аватара пользователя
lener


Сообщения: 65
Зарегистрирован: 26 авг 2014, 13:01
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Автомобиль: Sorento BL, 3.3 (247 л/с) TOD, AT
Год выпуска: 2008

Re: Адаптер ELM327 USB OBD II

Сообщение Accent-58 » 31 июл 2015, 07:21

И что думаешь? Я не вижу ничего криминального. Подозреваю, что у тебя выбиты катализаторы :) .
Минимальное значение напряжения - 0.04 - 0.2 В, максимальное значение напряжения - 0.8 - 1.0 В, длительность фронта - не более 150 mc. Выход параметров за эти значения говорит о неисправности лямбда-зонда. У тебя все в пределах, фронт только нельзя посмотреть.
Ты имеешь ввиду вот это?
Сигнал на датчике, установленном после катализатора, (при исправном катализаторе) будет близок к прямой линии примерно на уровне 0,5…0,6 вольт.
Да, тут не понятно, почему у тебя меняется сигнал. Но Я просто не верю твоей программе. Сам до конца не вкурил. Замерял осициллографом прямо на лямбдах. С них вообще ничего не идет на холостом ходу, а в программах чето там показывает. Не понятно. Внизу на графиках видно, там прямая линия где то 0,6-0,7.
По осицилографу, да , действительно, после катализаторов на лямдах, постоянное напряжение. Никаких синусоидов.

Вот глянь мультик
http://injectorservice.com.ua/docs/lambda.swf

Вообщем нужно тебе еще какой-нибудь прогой смотреть.


Интересную идею вот нашел. Думаю ее можно тоже реализовать у нас.
http://forums.drom.ru/mazda-familia-323/t1151578774.html
http://civic.narod.ru/

P.S. Данные по коррекциям не обнулятся после снятия АКБ

Вот мои показания при 1500 оборотах

ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Адаптер ELM327 USB OBD II

Сообщение lener » 02 авг 2015, 18:55

Скачал себе полную версию torque. Теперь у меня новые графики:

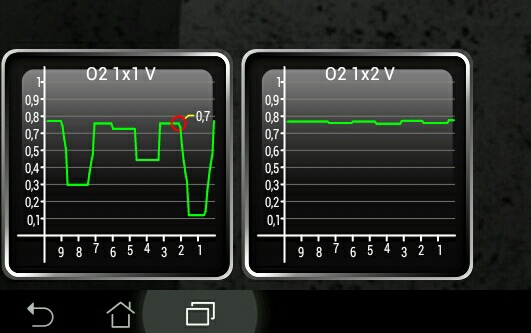

Это первая банка

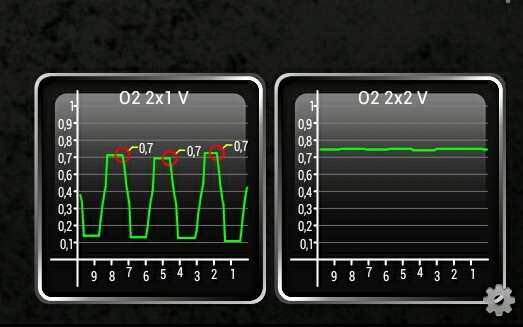

Это вторая.

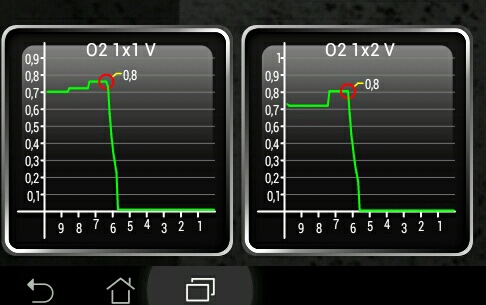

На сколько я понял, они работают отлично.... но меня смущает следующий график:

Все это в тот момент когда я отпускаю педаль газа и еду накатом. Почему так сильно падает напряжение на обоих датчиках?

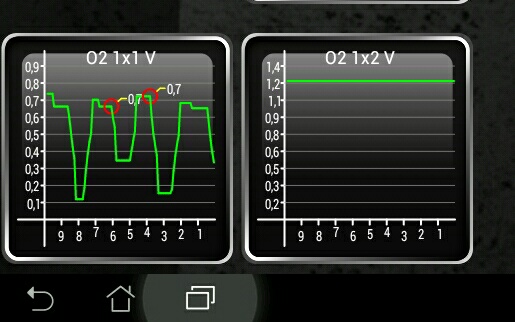

И вот еще график:

На нем 1 банка в момент прогрева. Если верить тому, что я начитался, то прямая, которая получается у второй лямбда, имеет большое значение... она же должна быть не выше 0,8?

Добавлено через 4 минуты 5 секунд:
Accent-58 писал(а):Подозреваю, что у тебя выбиты катализаторы

Я сначала подумал либо их нет либо они померли) кстати, температура впуска была 57 градусов! Возможно из-за этого график получился не идеальным.
Аватара пользователя
lener


Сообщения: 65
Зарегистрирован: 26 авг 2014, 13:01
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Автомобиль: Sorento BL, 3.3 (247 л/с) TOD, AT
Год выпуска: 2008

Re: Адаптер ELM327 USB OBD II

Сообщение DiCh » 04 авг 2015, 16:15

lener писал(а):Все это в тот момент когда я отпускаю педаль газа и еду накатом. Почему так сильно падает напряжение на обоих датчиках?

Отключатся подача топлива.
Аватара пользователя
DiCh


Сообщения: 1461
Зарегистрирован: 06 фев 2009, 12:14
Откуда: Санкт-Петербург
Благодарил (а): 25 раз.
Поблагодарили: 296 раз.
Имя: Дмитрий
Автомобиль: Другая машина
Год выпуска: 2019
Доп. информация: Skoda Kodiaq 1.4TFSI 2019 + VW Tiguan 2.0TFSI 2012

Re: Адаптер ELM327 USB OBD II

Сообщение Accent-58 » 04 авг 2015, 20:00

Я ссылку на мультик кому давал !!!!!!!!!!!!!!!!1 :evil:
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Адаптер ELM327 USB OBD II

Сообщение lener » 06 авг 2015, 09:17

Accent-58 писал(а):Я ссылку на мультик кому давал !!!!!!!!!!!!!!!!1


:D :D Извини, с телефона выкладывал, ссылка на мультик не открылась))) сейчас посмотрю :)

Добавлено через 34 минуты 38 секунд:
Accent-58 писал(а):Я ссылку на мультик кому давал !!!!!!!!!!!!!!!!1 :evil:



Мультик посмотрел)) Теперь всё понятно, спасибо))
Получается у меня на машине идеальные лямбды))
Надо следить за ними, возможно что-то периодически происходит... действительно, хоть приборчик мастерить как по ссылкам, которые ты выкладывал :)
Ещё мне диагностика выдала предупреждение, мол возможен подсос воздуха ... где ж его искать то?? А то он то есть, то его нет :)
Аватара пользователя
lener


Сообщения: 65
Зарегистрирован: 26 авг 2014, 13:01
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Автомобиль: Sorento BL, 3.3 (247 л/с) TOD, AT
Год выпуска: 2008

Re: Адаптер ELM327 USB OBD II

Сообщение Accent-58 » 06 авг 2015, 11:08

Подсос воздуха может быть с ваккумного шланга (посмотри его на предмет трещин) или с вентиляции бака (его вообще по идее заглушить к чертям нужно)
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Адаптер ELM327 USB OBD II

Сообщение lener » 06 авг 2015, 12:49

Accent-58 писал(а):Подсос воздуха может быть с ваккумного шланга (посмотри его на предмет трещин) или с вентиляции бака (его вообще по идее заглушить к чертям нужно)


Вот по вентиляции бака, на патрубке, который к дросселю подходит, есть трещина!!! Я её видел, но посмотрел, что патрубок довольно толстый и забил... попробую заменить, спасибо за наводку :)
Аватара пользователя
lener


Сообщения: 65
Зарегистрирован: 26 авг 2014, 13:01
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Автомобиль: Sorento BL, 3.3 (247 л/с) TOD, AT
Год выпуска: 2008

Re: Адаптер ELM327 USB OBD II

Сообщение Accent-58 » 06 авг 2015, 15:05

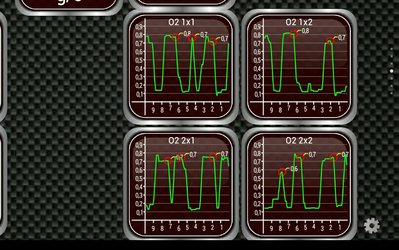

Вот еще Scanmaster замерил на холостых оборотах.

Последний раз редактировалось Accent-58 10 авг 2015, 15:56, всего редактировалось 1 раз.
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Адаптер ELM327 USB OBD II

Сообщение Accent-58 » 10 авг 2015, 15:24

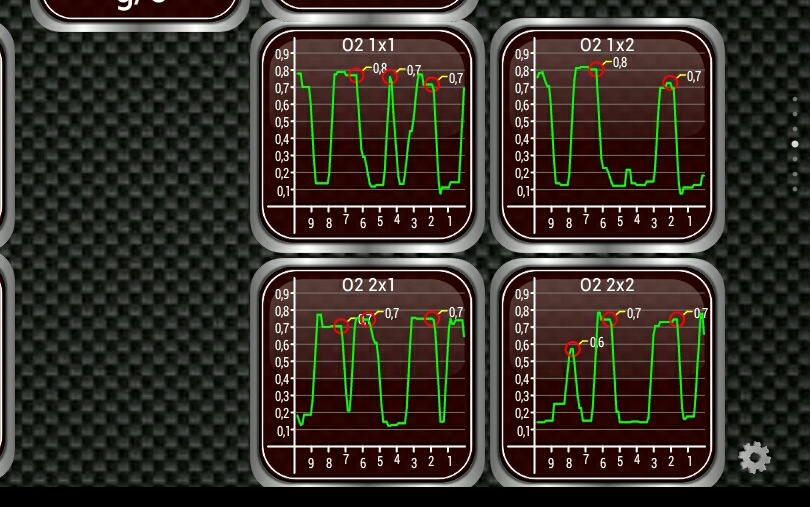

Покрупнее. Не понял в чем измеряется нижняя шкала. На секунды не похоже, на мс тоже.
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Адаптер ELM327 USB OBD II

Сообщение Biz » 10 авг 2015, 15:56

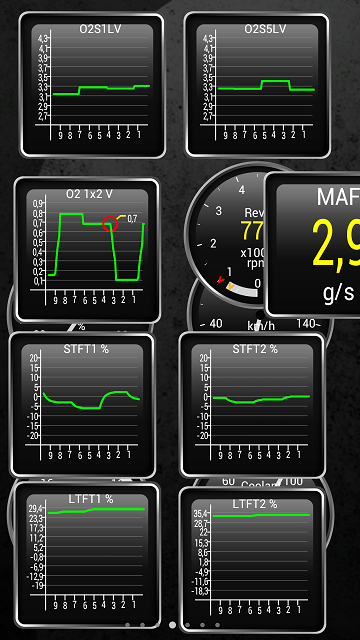

Думаю, что это именно секунды. Вот картинка с моего 300-го. См. О2 1х2V, по х именно секунды.
Вложения
Аватара пользователя
Biz


Сообщения: 3818
Зарегистрирован: 07 мар 2009, 12:53
Откуда: МО Пушкино
Благодарил (а): 44 раз.
Поблагодарили: 161 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2016
Доп. информация: Lexus RX300 2000, Hyundai Grandeur 2006

Re: Адаптер ELM327 USB OBD II

Сообщение Accent-58 » 10 авг 2015, 16:41

может быть, что-то тогда долго срабатывает. Замеры лучше не проводить на холостых оборотах. По рекомендациям нужно на 1500 оборотах.
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150
