Видеосигнал от регистратора на ГУ MTXT900XM (Sorento XM F/L)

СообщениеДобавлено: 09 июн 2013, 21:25
max2020
Всем доброго дня!
Помоги решить проблему.

Установил в машине видео регистратор INTEGO VX-220HD. Все провел скрытно, подключил питание, но тут возникла проблема… как подать видео сигнал с регистратора на ГУ (МТХТ900ХМ, Sorento 2013), что бы провода не торчали?

Что пробовал:
1) Припаяться прямо на плате AUX/USB к контактам видео входа. Не получилось. Сигнал снимается только когда втыкается штекер.
2) Пытался найти видео вход на плате AUX/USB сзади (где колодки подходят). Не нашел нужных проводов ( на колодке 9 проводов)

Доступа к самому ГУ не получил (не могу понять как снять рамку ничего не сломав), смог только разобрать панель внизу (прикуриватель, AUX/USB, 12В)


Что получилось:

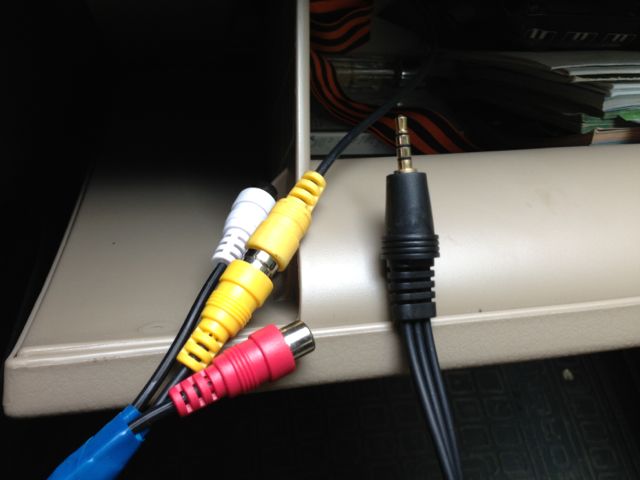

Кабель от регистратора приходит в бардачок (заканчивается тюльпаном), дальше спаял кабель Jack 3,5 – 3xRCA (F)
и когда необходимо посмотреть записи или сделать настройки регистратора соединяю AUX c видео-выходом от регистратора. Все прекрасно работает, но напрягают висящие ПРОВОДА!!!


Подскажите куда можно подключиться!

Посмотреть фото процесса и конечного результата можно здесь:
http://fotki.yandex.ru/users/andrey7524 ... ncrnd=9234

Re: Куда подать видео сигнал от регистратора на ГУ (MTXT900X

СообщениеДобавлено: 13 июн 2013, 10:46
ShineOn
max2020 писал(а):Припаяться прямо на плате AUX/USB к контактам видео входа. Не получилось. Сигнал снимается только когда втыкается штекер.

Найди контакт что-то типа AUX DETECT (не помню сейчас точное название и номер контакта на память, схемы под руками нет). Этот сигнал как раз о том, что в разъём вставлен провод. Аппаратно определение выполнено внутри колодки AUX/USB просто в виде замыкания контакта самим штекером. Выведи этот провод на тумблер (если хочешь включать источник AV-сигнала по требованию) или подключи его на постоянной основе. Если на постоянной основе, то при переключении на источник AUX у тебя сразу будет картинка. Если по тумблеру, то переключение на AUX можно делать просто тумблером, будет восприниматься как включение кабеля и автоматически переходить на этот источник сигнала.

Re: Куда подать видео сигнал от регистратора на ГУ (MTXT900X

СообщениеДобавлено: 13 июн 2013, 11:27
мед
Объясните мне бестолковому.
Если с видеорегистратора видеовыход jack 2,5 пустить через переходник на 3,5 и в aux воткнуть - на нашем ГУ картинка с регистратора будет показывать?

Re: Куда подать видео сигнал от регистратора на ГУ (MTXT900X

СообщениеДобавлено: 13 июн 2013, 11:34
ShineOn
Будет, если разъём AUX на колодке AUX/USB четырёхпиновый. У KIA/HYUNDAI есть два разных вида этой колодки: подешевле с трёхпиновым коннектором AUX (Audio In Left, Audio In Right, Ground) для комплектаций с обычной магнитолой, и подороже с четырёхпиновым коннектором AUX (Video In, Audio In Left, Audio In Right, Ground) для комплектаций с навигацией. Но тут могут быть нюансы российской сборки: например, на моделях 2009MY даже на комплектациях с навигацией ставили более дешёвую колодку с тремя пинами, т.е. без входа видео. Не уверен, на всех ли машинах для российского рынка был такой косяк, но я довольно часто слышал о подобном.

Надеюсь, что на машинах 2013MY будут ставить правильные колодки в зависимости от комплектации. Судя по этой теме, там как раз полноценный четырёхпиновый коннектор.

Re: Куда подать видео сигнал от регистратора на ГУ (MTXT900X

СообщениеДобавлено: 13 июн 2013, 11:43
мед
Игорь, спасибо.

Re: Куда подать видео сигнал от регистратора на ГУ (MTXT900X

СообщениеДобавлено: 13 июн 2013, 17:29
max2020
ShineOn

Спасибо за подсказку.

А возможно подать видео сигнал на разъем с платы (см. 1-е фото). Логика такова: Включение приема видео сигнала происходит автоматически и в итоге сигнал оказывается на выходе платы и идет на ГУ. Мы просто подаем сразу сигнал на ГУ. Только надо знать распиновку разъема :-(

Как-то пару лет назад Артур (в Motrex работал) скидывал распиновку платы AUX/USB, но я файл куда-то задевал. А еще помню был раздел на форуме где лежали электрические схемы, а сейчас его нет :-(
Вот на соседней ветке нашел схему разъема.

Re: Куда подать видео сигнал от регистратора на ГУ (MTXT900X

СообщениеДобавлено: 14 июн 2013, 07:56
ShineOn
max2020 писал(а):А возможно подать видео сигнал на разъем с платы (см. 1-е фото). Логика такова: Включение приема видео сигнала происходит автоматически и в итоге сигнал оказывается на выходе платы и идет на ГУ. Мы просто подаем сразу сигнал на ГУ.
Можно, конечно, я про это и писал выше - врезаться в штатную проводку в сигналы видео, просто дополнительно необходимо сразу формировать AUX DETECT - либо постоянно, либо тумблером.

max2020 писал(а):Только надо знать распиновку разъема
На MTXT900XM распиновка должна быть на верхней крышке самого ГУ. Если не найдёшь - скину со своего домашнего компа, сейчас под рукой нет.

max2020 писал(а):А еще помню был раздел на форуме где лежали электрические схемы, а сейчас его нет
Как нет? А это что?
Тема: Распиновка магнитол и усилителя Нового Sorento, Сообщение #814064, Автор: ShineOn

max2020 писал(а):Вот на соседней ветке нашел схему разъема.
Обрати внимание, это вариант с тремя контактами, без видео. У них распиновка может отличаться.

Re: Куда подать видео сигнал от регистратора на ГУ (MTXT900X

СообщениеДобавлено: 14 июн 2013, 18:23
max2020
ShineOn
Еще раз спасибо за подсказки!

К ГУ я доступ не получил :-( не понял как снять рамку не сломав ее. На старой было проще!
За схему с распиновкой буду крайне признателен.

На счет тумблера подумаю. Все же не хочется что-то дополнительно устанавливать, хотя понимаю что по другому не получится!
Кстати у меня разъем AUX с четырьмя контактами. Видео идет.

А по поводу установки iGO, на новую голову ничего нельзя сделать? На сайте Catman вроде даже программа была типа Shell

Re: Куда подать видео сигнал от регистратора на ГУ (MTXT900X

СообщениеДобавлено: 17 июн 2013, 09:28
мед
max2020 писал(а):Кстати у меня разъем AUX с четырьмя контактами. Видео идет.


У меня пока танцы с бубнами. С регистратора, телефона не кажет. На экране 2 колонки и 2 тюльпана показывает. Шнур специально купил 4 пиновый. Как реально проверить?

Re: Куда подать видео сигнал от регистратора на ГУ (MTXT900X

СообщениеДобавлено: 17 июн 2013, 12:18
ShineOn
max2020 писал(а):К ГУ я доступ не получил, не понял как снять рамку не сломав ее. На старой было проще!

Вот тут коллеги описывают: Тема: Снятие магнитолы на Новом Sorento 2013MY

max2020 писал(а):А по поводу установки iGO, на новую голову ничего нельзя сделать? На сайте Catman вроде даже программа была типа Shell

Это довольные разные модели. На твою голову это не прокатит. iGO я ставил, фотографии в параллельной теме были. Но пока что это только костыли, нет взаимодействия со штатными кнопками и звук работает не во всех режимах.

мед писал(а):Шнур специально купил 4 пиновый. Как реально проверить?

Распиновка кабеля совпадает с распиновкой колодки? Начиная от кабеля: Видео-Земля-Левый-Правый.

Re: Куда подать видео сигнал от регистратора на ГУ (MTXT900X

СообщениеДобавлено: 17 июн 2013, 13:44
мед
Вот это не знаю. Как то можно прозвонить?

Re: Куда подать видео сигнал от регистратора на ГУ (MTXT900X

СообщениеДобавлено: 17 июн 2013, 23:13
max2020
ShineOn писал(а):Распиновка кабеля совпадает с распиновкой колодки? Начиная от кабеля: Видео-Земля-Левый-Правый.


По моему: Земля-Видео-Звук-Звук, т.е. тюльпан на который подается видео должен прозваниваться на 3-й и 4-й контакты (от края) Причем центральная жила - видео сигнал должен приходить на 3-й контакт

Re: Куда подать видео сигнал от регистратора на ГУ (MTXT900X

СообщениеДобавлено: 18 июн 2013, 09:18
ShineOn
max2020 писал(а):По моему: Земля-Видео-Звук-Звук

Да, точно, это я перепутал что-то!

Re: Куда подать видео сигнал от регистратора на ГУ (MTXT900X

СообщениеДобавлено: 21 ноя 2013, 23:05
strobik
Здрасти всем ! Сегодня подключил тв тюнер к ШГУ через AUX всё работает :-)
там на самой голове есть распиновка двух разъёмов .
Спасибо форуму за информацию!!!

Добавлено через 6 минут 21 секунду:
Re: Куда подать видео сигнал от регистратора на ГУ (MTXT900XM)?
Вот фото распиновки :-) там провод AUX DET нужно отрезать чтоб не вставлять джек
В экране один провод Красный - видео
Два провода в экране Серый - звук правый
Коричневый - звук левый
Масса звука и видео любой черный с коричневой полосой:-)

Re: Видеосигнал от регистратора на ГУ MTXT900XM (Sorento XM

СообщениеДобавлено: 26 дек 2017, 22:33
abrams
Народ,как снять полку с юсб,аукс планкой?
