Не работает подогрев сидений

Сообщение eval » 07 окт 2020, 15:43

Не работает подогрев задних сидений. С завода. При нажимании кнопок включения, я так понимаю, должна где-то щелкать релюшка. Не счелкает ничего. Ни в салоне, ни под капотом.
Может кто помнит наизусть, где эта релюха располагается? Может и схемкой кто поделится? Заранее спасибо
eval


Сообщения: 84
Зарегистрирован: 16 июн 2020, 07:35
Откуда: Stupino
Благодарил (а): 33 раз.
Поблагодарили: 1 раз.
Имя: Ilya
Автомобиль: Sorento XM F/L, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2020

Re: Проблемы с электрикой

Сообщение WWL5 » 07 окт 2020, 16:12

eval писал(а):Не работает подогрев задних сидений. С завода.

А гарантия?
Аватара пользователя
WWL5


Сообщения: 5694
Зарегистрирован: 22 янв 2012, 18:04
Откуда: Балашиха
Благодарил (а): 110 раз.
Поблагодарили: 248 раз.
Имя: Вадим
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2013
Доп. информация: Чёрный люкс

Re: Проблемы с электрикой

Сообщение eval » 07 окт 2020, 16:41

WWL5 писал(а):А гарантия?

В ж-пу гарантию. К официалам не поеду. Чего-нибудь еще сломают.
eval


Сообщения: 84
Зарегистрирован: 16 июн 2020, 07:35
Откуда: Stupino
Благодарил (а): 33 раз.
Поблагодарили: 1 раз.
Имя: Ilya
Автомобиль: Sorento XM F/L, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2020

Re: Проблемы с электрикой

Сообщение WWL5 » 07 окт 2020, 16:43

eval писал(а): должна где-то щелкать релюшка.

У меня ничего не щёлкает.
Аватара пользователя
WWL5


Сообщения: 5694
Зарегистрирован: 22 янв 2012, 18:04
Откуда: Балашиха
Благодарил (а): 110 раз.
Поблагодарили: 248 раз.
Имя: Вадим
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2013
Доп. информация: Чёрный люкс

Re: Проблемы с электрикой

Сообщение eval » 07 окт 2020, 17:23

Может и не счелкает. Может не слышно ее, далеко спрятана. Но релюшка там все равно должна быть. Токи то на подогрев приличные идут. Нужно проверить, приходит ли на нее напруга, и срабатывает ли она.
Разъемы под задним сиденьем проверил. На кнопках включения тоже проверил. Кнопку нажимаю - лампочка не загорается, и нагрева тоже нет. Визуально все целое.
Машину забирал из салона в марте. Тогда попогрев уже не нужен был. Не стал заниматься. А сейчас самый раз, скоро зима. Помогайте, камрады.
eval


Сообщения: 84
Зарегистрирован: 16 июн 2020, 07:35
Откуда: Stupino
Благодарил (а): 33 раз.
Поблагодарили: 1 раз.
Имя: Ilya
Автомобиль: Sorento XM F/L, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2020

Re: Проблемы с электрикой

Сообщение Лео » 07 окт 2020, 20:13

eval писал(а):нагрева тоже нет.

Не уверен, но м.б. обогрев работает при наличии пассажира, т.е. под весом. :crazy:
Аватара пользователя
Лео

VIN-шифровальщик

Сообщения: 4049
Зарегистрирован: 09 дек 2010, 14:47
Откуда: Ленинград
Благодарил (а): 27 раз.
Поблагодарили: 258 раз.
Имя: Леонид Николаевич
Автомобиль: Sorento UM, 2.2TD (200 л/с), 4WD, AT, 7 мест
Год выпуска: 2018
Доп. информация: Sorento R 2011г уехала к сыну

Re: Проблемы с электрикой

Сообщение Вован74 » 07 окт 2020, 23:40

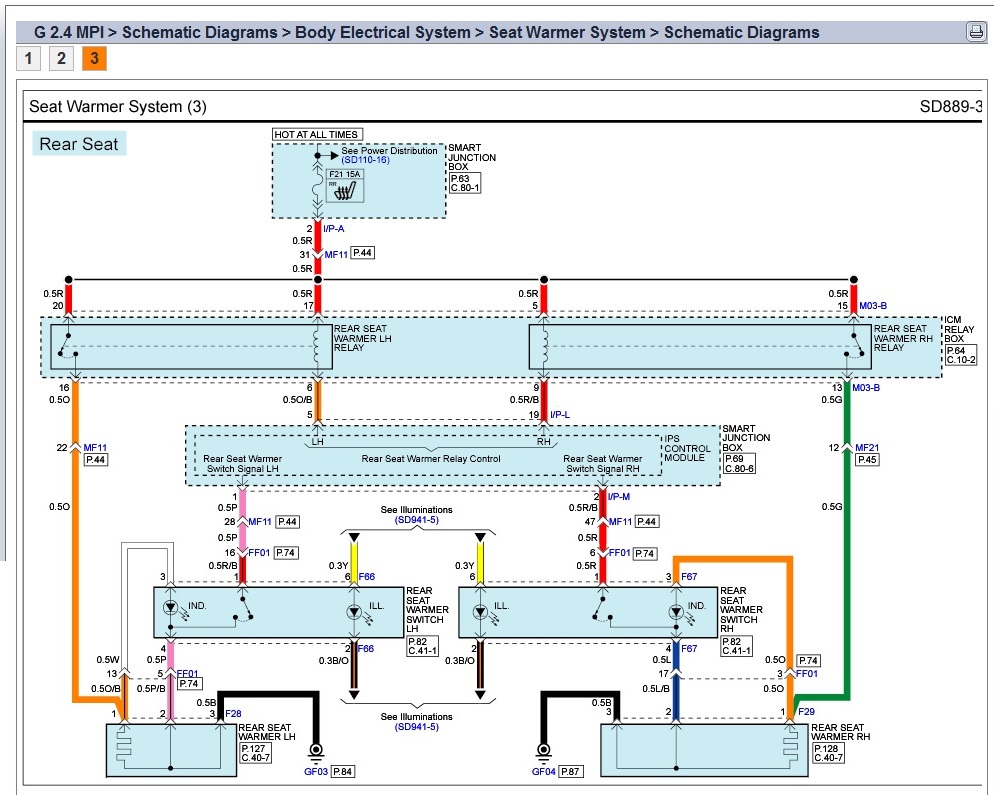

Вот схемка:
задняя попогрелка 1.jpg

По схеме: Напруга идет с предохранителя F21 - 15A в салонном блоке.

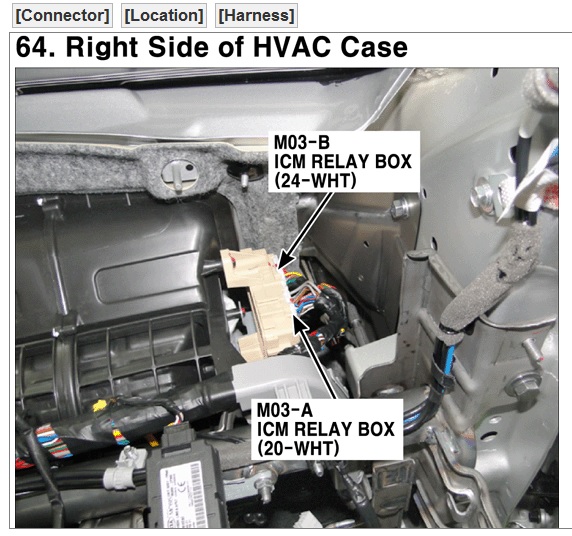

Кнопки включения подогрева подключены к салонному блоку комфорта, он же блок с предохранителями, а уже этот блок управляет релюшками которые живут х.з. где в блоке ICE RELAY BOX, но разьем M03-B находиться справа от вентилятора печки.
задняя попогрелка 2.jpg


Схема в пдф:
Задняя жопогрелка 1.pdf
(142.39 КБ) Скачиваний: 18
Аватара пользователя
Вован74


Сообщения: 391
Зарегистрирован: 18 авг 2013, 21:25
Откуда: М.О. Люберцы
Благодарил (а): 25 раз.
Поблагодарили: 113 раз.
Имя: Владимир
Автомобиль: Sorento XM F/L, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2013

Re: Не работает подогрев сидений

Сообщение eval » 12 окт 2020, 14:47

Вован74
посмотри, пожалуйста, разъем MF-11 где находится и как выглядит? Через него кнопки включения подогрева соединены с салонным блоком комфорта (smart junction box). Спасибо

На выходных долез до блока реле (ice relay box), но снять его не смог. По ходу для этого нужно вынуть вентилятор печки и кусок воздуховода. На этот подвиг я морально не был готов. На вид там все в порядке, клеммы плотно сидят. Прозвонил проводку между кнопками включения подогрева и подогревом - все в норме. Кнопки тоже рабочие. Сопротивление спирали подогрева правой задней сидушки, если кому пригодится, - 4.8 Ом.
eval


Сообщения: 84
Зарегистрирован: 16 июн 2020, 07:35
Откуда: Stupino
Благодарил (а): 33 раз.
Поблагодарили: 1 раз.
Имя: Ilya
Автомобиль: Sorento XM F/L, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2020

Re: Не работает подогрев сидений

Сообщение Вован74 » 12 окт 2020, 18:21

У меня беда с ноутом, система глюкнула, половина приложений не запускается, включая GDS. На неделе попробую восстановить, тогда смогу посмотреть.

Добавлено через 1 день 3 часа 32 минуты 18 секунд:
eval
Вот схемка в качестве получше

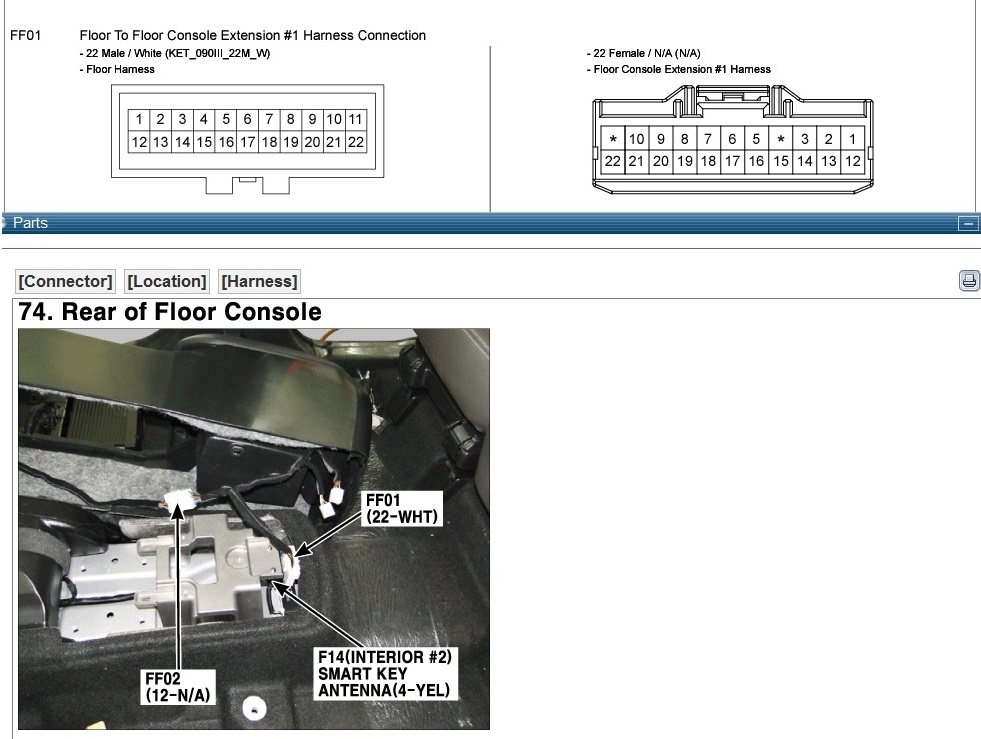

Разъем FF01

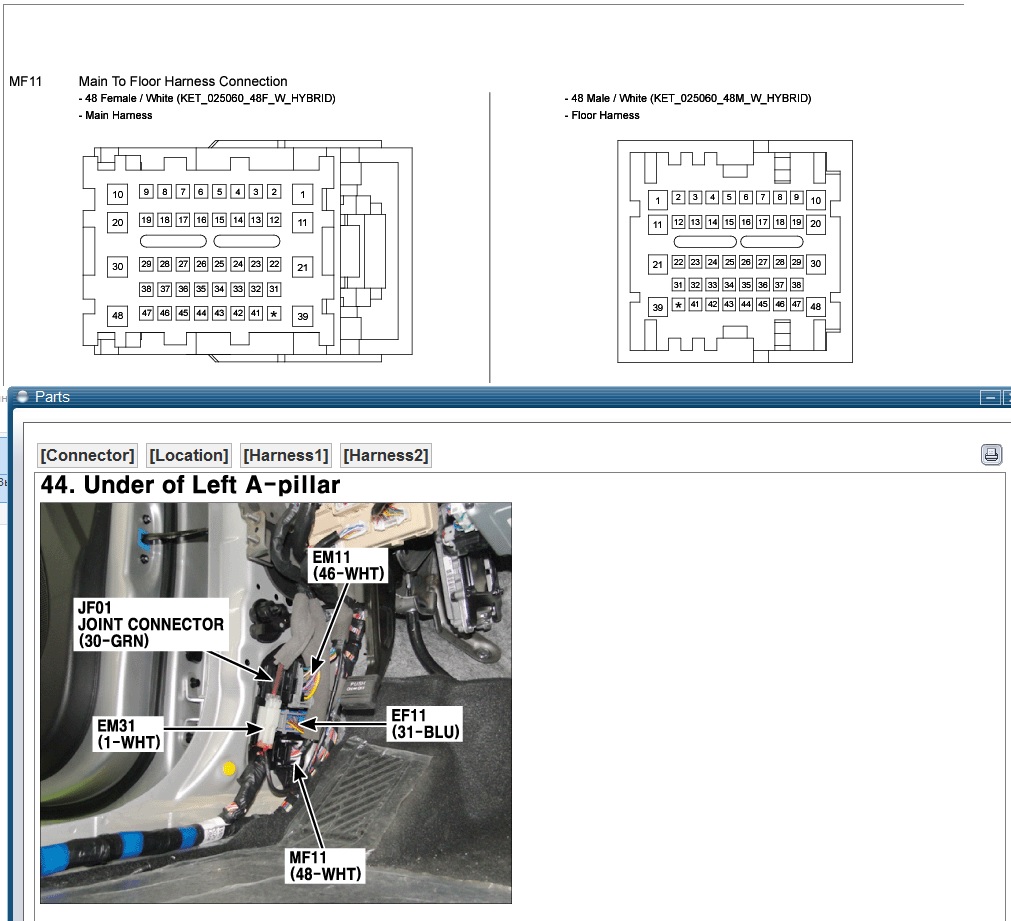

Разъем MF11

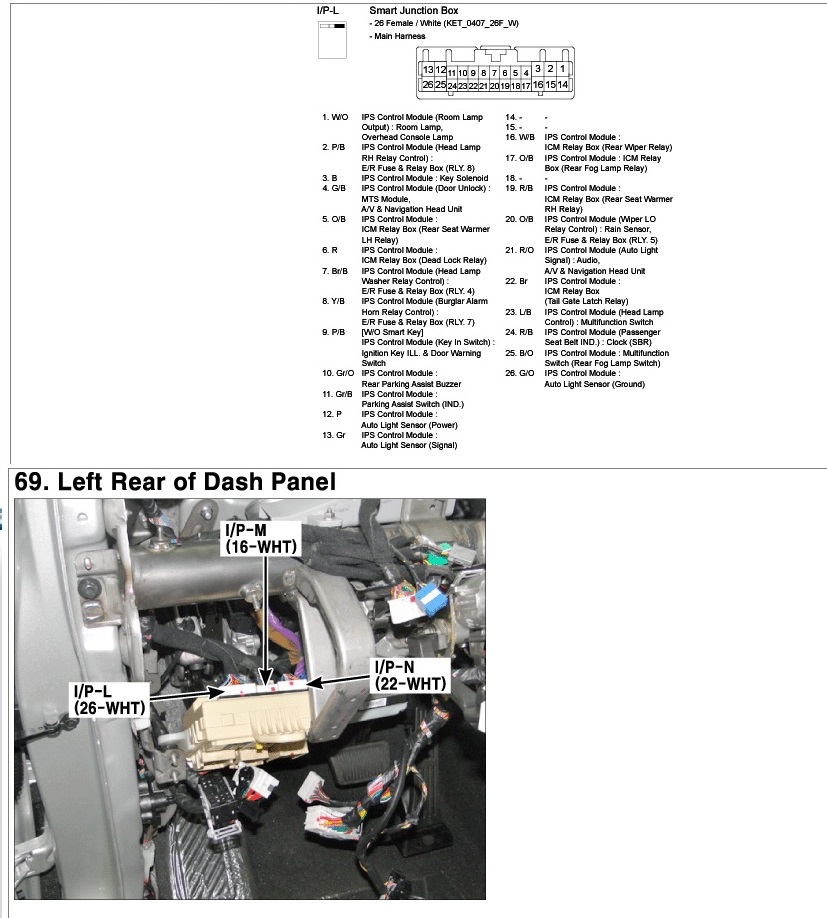

Разъем I/P-L

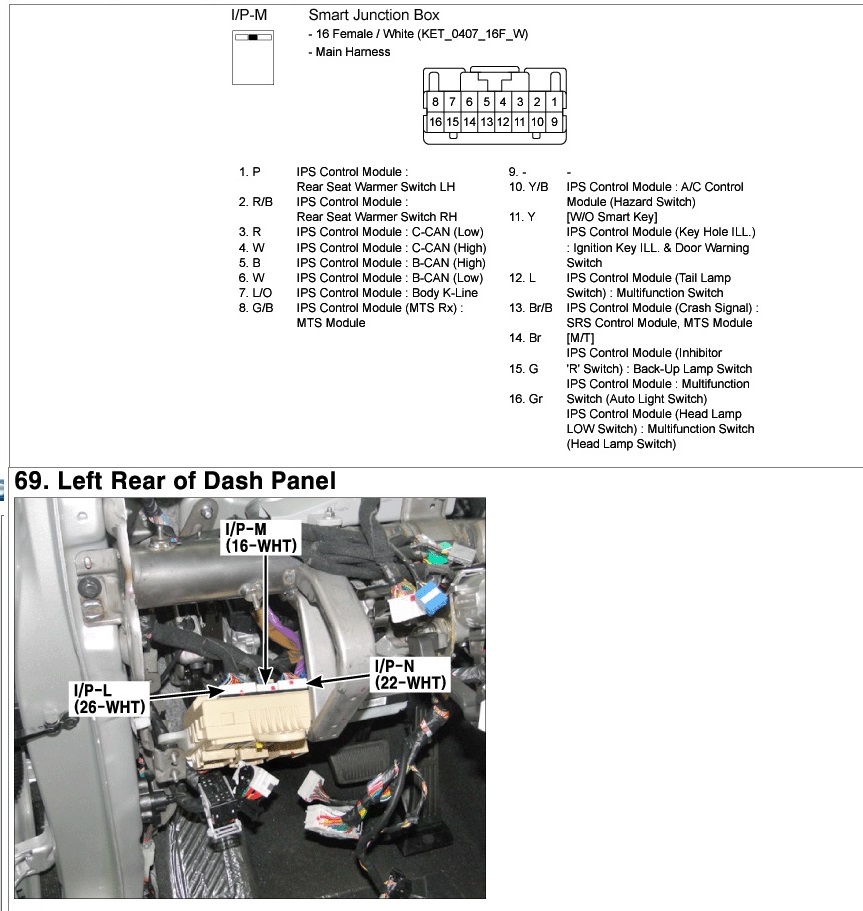

Разъем I/P-M

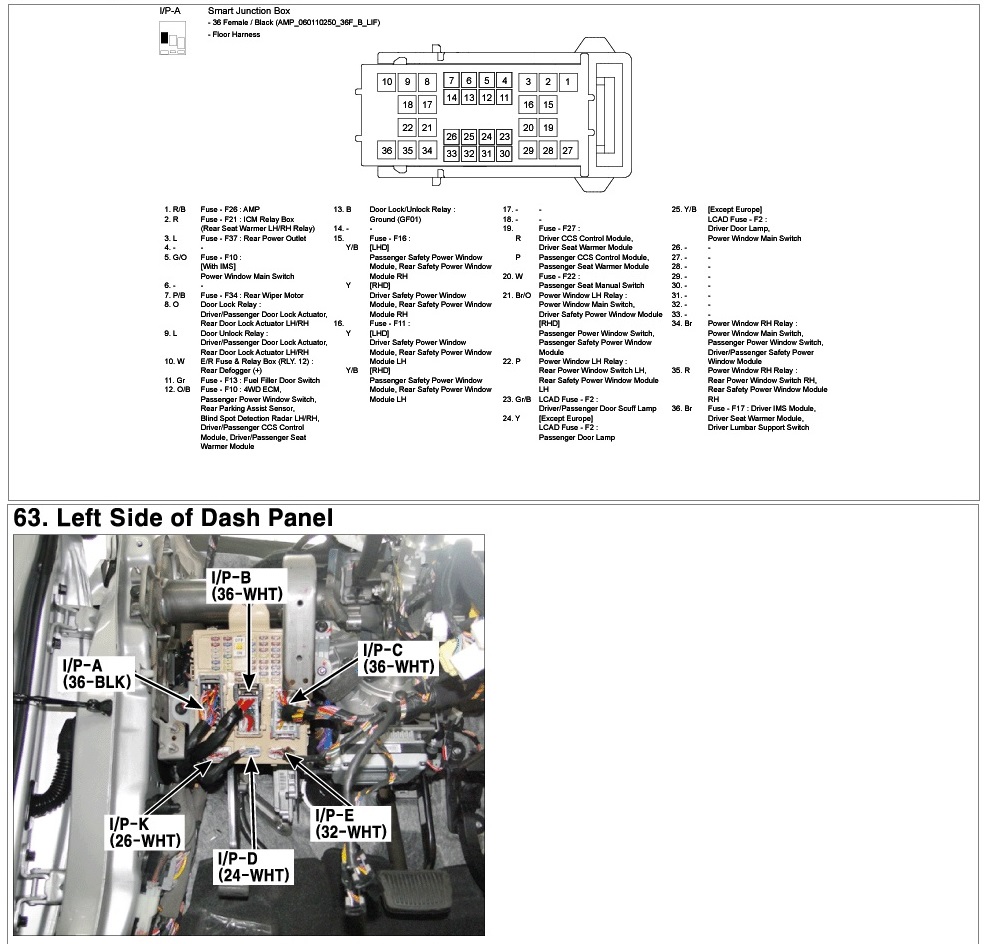

Разъем I/P-A
Аватара пользователя
Вован74


Сообщения: 391
Зарегистрирован: 18 авг 2013, 21:25
Откуда: М.О. Люберцы
Благодарил (а): 25 раз.
Поблагодарили: 113 раз.
Имя: Владимир
Автомобиль: Sorento XM F/L, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2013
