Сообщение Геннадий59 » 11 мар 2013, 13:41

Уж и не знаю столько тем по этому вопросу,вот решил пополнить
Коли настала пора заморозоков,и начинаю вылетать предохранители, особенно косается омывателя лобового и фарного эл. мотора, замерзает жидкость мотор перегружается и вот в итоге сгоревшие преды.Чуток набросал где именно он находится, потому как тема продолжает быть актуальна, заодно и действия остальных.

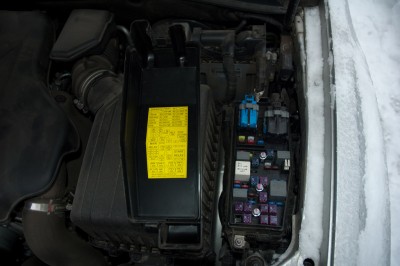

Итак,сам блок предохранителей находится под капотом с правой стороны , если стать прередом при открытия капота.

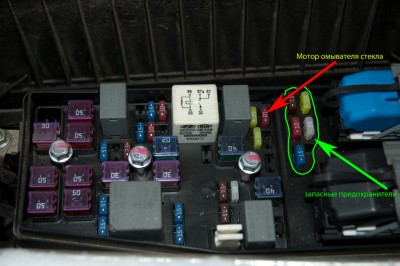

Дальше нажимаем фиксаторы крышки предохранителей и снимаем ее.Для лучшего орентирования где, какие находятся кладем крышку как показано на фото 1,вытаскимаем зажим для снятия предохранителей, и дальше действуем согласно неисправности.
Привожу номера предов и их участия в системе.

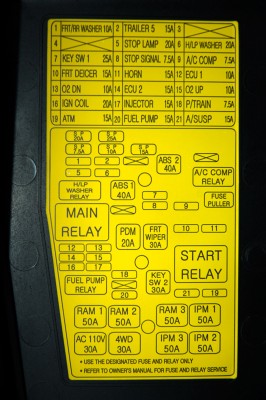

Панель главного предохранителя моторного отсека
1.FRT/RR WASHER 10A Реле электродвигателя переднего/заднего омывателя, электродвигатель омывателя
2.Trailer5-15A на блок согласования розетки прицепа(У кого есть)
3. пустой
4. пустой
5.STOP LAMP 20A Переключатель стоп-сигнала, реле DBC при неисправности преда , не заводится, стартер не крутит
6.H/P washer 20A мотор омывателя фар
7.KEY SW 1 25A Ключ зажигания, блок реле PDM (реле IG1, реле ACC)
8.STOP SIGNAL 7,5A Модуль управления антиблокировочной системы тормозов, модуль управления ESP, ECM,
модуль управления электронным ключом тоже при неисправности преда , не заводится, стартер не крутит
9.A/C COMP 7,5A Реле компрессора системы кондиционирования
10. FRT DEICER 15A Реле переднего оттаивателя
11.HORN 15A Реле звукового сигнала
12.ECU 1 10A ECM, датчик массового расхода воздуха, модуль иммобилайзера, реле компрессора
кондиционера
13.O2 DN 10A Кислородный датчик #3,#4
14.ECU 2 15A Регулирующий масляный клапан, ECM, клапан впускного коллектора переменной длины,продувочный регулирующий электромагнитный клапан,стартер крутит , не заводится
15.O2 UP 10A Кислородный датчик #1,#2,стартер крутит , не заводится
16.IGN COIL 20A Катушка зажигания #1~6, конденсатор #1,#2
17.INJECTOR 15A ECM, форсунка #1~#6
18.P/TRAIN 7,5A ECM, главное реле, блок реле (реле звукового сигнала охранной сигнализации)
19.ATM 15A TCM
20.FUEL PUMP 15A Реле топливного насоса, при неиспрвноси не заводится, стартер крутит
21.A/SUSP 15A Модуль управления пневматической подвеской

Дальше идут тепловые предохранители , которые не менятся, работаю автоматически,уточняем влияние на систему
ABS 2 40A Модуль управления антиблокировочной системы тормозов, модуль управления ESP
ABS 1 40A Модуль управления антиблокировочной системы тормозов, модуль управления ESP
PDM 20A PDM
FRT WIPER 30A Реле включения переднего стеклоочистителя, реле подъема/опускания переднего
стеклоочистителя
KEY SW 2 30A Реле запуска #1, переключатель зажигания, блок реле PDM (реле IG2)
Предохранители 12,13,14,15,16,17 и 19 не в коем случае не выдергивать на заведенной, или при вытащенном преде, не заводить!!!! Иначе получаем ошибку двигателя , которую надо будет удалять только у диллера, или тетрисом, немного от себя, получил ошибку при эксперементах , пропала после 2 го дня, значит не все так мрачно.
Вложения
Аватара пользователя
Геннадий59


Сообщения: 142
Зарегистрирован: 14 янв 2013, 12:25
Откуда: Моск. обл. г.Щелково
Благодарил (а): 0 раз.
Поблагодарили: 21 раз.
Имя: Геннадий
Автомобиль: Mohave HM, 3.0TD (250 л/с), TOD, AT
Год выпуска: 2010
Доп. информация: Mohave 3.0 комплектация максимум

Re: Предохранители

Сообщение Геннадий59 » 11 мар 2013, 13:55

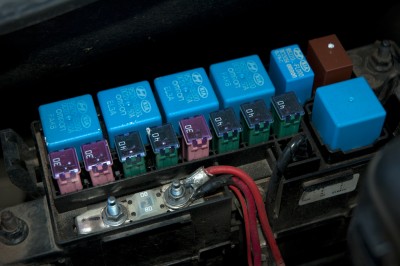

Блок находится справой стороны по ходу автомобиля за АКБ, или слево если стоять спереди у радиатора.

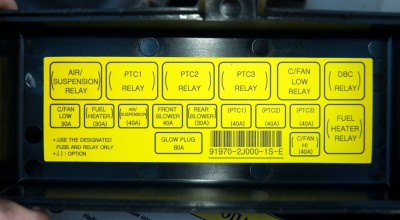

Релюшки верхний ряд слево направо
AIR SUSPENTION- 50a - компрессор подкачки пневмо подушек.
PTC1,PTC2, PTC3- Реле Электро -нагревателя печки салона
C/FAN LOW- реле электровентилятора кондиционера
DBC -Реле комутации
FUEL HEATER - Реле Топливного насоса

Предохранители
C/FAN - 30A- Электровентилятора кондиционера
FUEL HEATER 30А -Топливный насос
AIR SUSPENTION- 40А-Компрессор подкачки пневмо подушек
FRONT BLOWER- 40A-Передний вентилятор
REAR BLOWER - 30A--Задний вентилятор
PTC1,PTC2, PTC3-40A -Электро -нагревателя печки салона
GLOW PLUG 80A - стартер
Вложения
Аватара пользователя
Геннадий59


Сообщения: 142
Зарегистрирован: 14 янв 2013, 12:25
Откуда: Моск. обл. г.Щелково
Благодарил (а): 0 раз.
Поблагодарили: 21 раз.
Имя: Геннадий
Автомобиль: Mohave HM, 3.0TD (250 л/с), TOD, AT
Год выпуска: 2010
Доп. информация: Mohave 3.0 комплектация максимум

Re: Предохранители

Сообщение Геннадий59 » 11 мар 2013, 14:07

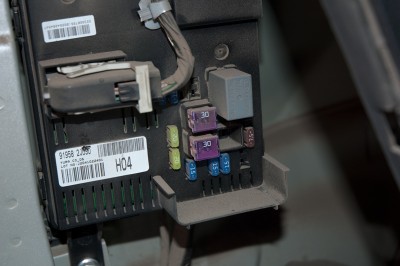

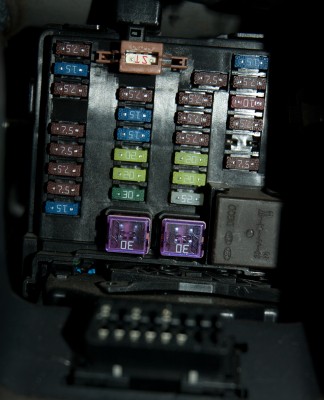

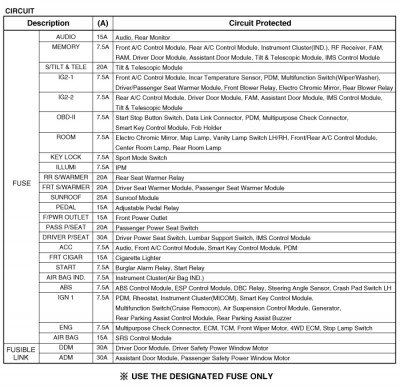

Предохранители которые находятся в салоне автомобиля
1.AUDIO 15A - Головное мультимидийное устройство
2.MEMORY-7.5A - Этот предохранитель связан со многими модулями управления.
3.
(В стадии проверок)
Предлагается английская версия
Вложения
Аватара пользователя
Геннадий59


Сообщения: 142
Зарегистрирован: 14 янв 2013, 12:25
Откуда: Моск. обл. г.Щелково
Благодарил (а): 0 раз.
Поблагодарили: 21 раз.
Имя: Геннадий
Автомобиль: Mohave HM, 3.0TD (250 л/с), TOD, AT
Год выпуска: 2010
Доп. информация: Mohave 3.0 комплектация максимум

Re: Предохранители

Сообщение Геннадий59 » 11 мар 2013, 14:18

Ну и последний блок, который находится в багажном отделении, на левой боковине обшивки

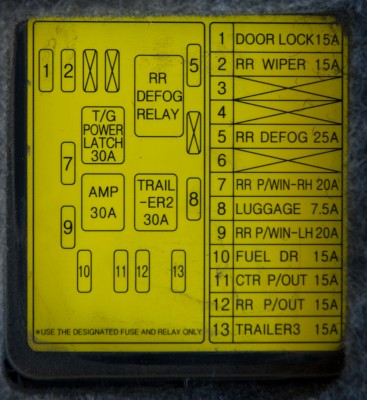

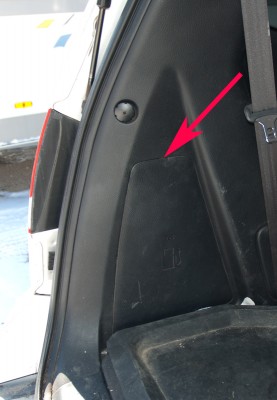

Задний блок: что б снять крышку предохранителей заднего блока надо воспользоваться отверткой, подеть где указана стрелка.
1.DOR LOCK 15A--Задние замки запирания дверей
2.RR WIPER 15A--Мотор заднего стеклоочистителя
3.----
4.----
5.RR DEFOG 25A --Нагреватель заднего стекла
6.---
7.RR P/WIN-RH 20A--Стеклоподьемник задней двери, правый
8.LUGAGE--7.5A--плафон освещения багажного отделения, справо на обшивке, который
9.RR P/WIN LH 20A--Стеклоподьемник задней двери, левый
10.FUEL DR 15A- Соленоид лючка бензобака
11.CTR P/OUT-15A-Розетка 12в Дополнительная, в подлокотнике
12.RR P/OUT 15A--Розетка 12в Дополнительная, в багажнике
13.TRAILER3 15A--на блок управления розетки прицепа
Неменяемые
T/G POWER LATCH 30A--Э. замок запирания задней двери
AMP-30A--усилитель звука
Вложения
Аватара пользователя
Геннадий59


Сообщения: 142
Зарегистрирован: 14 янв 2013, 12:25
Откуда: Моск. обл. г.Щелково
Благодарил (а): 0 раз.
Поблагодарили: 21 раз.
Имя: Геннадий
Автомобиль: Mohave HM, 3.0TD (250 л/с), TOD, AT
Год выпуска: 2010
Доп. информация: Mohave 3.0 комплектация максимум

Re: Предохранители

Сообщение Георгичь » 11 мар 2013, 18:50
