Магнитола выключается и включается сама

Сообщение SmirnoFF.Oleg » 25 ноя 2016, 21:05

Приветствую!
Недавно началась такая проблема. Машина ноября 2012 года. Аккумулятор не менялся.
В процессе поездки магнитола сама выключается и включается... При этом, если нажать кнопку включения, когда она выключилась - она включится и напишет "батарея разряжается, запустите двигатель...".
Делаю вывод, что скорее всего пропадает ACC+.
Разобрал магнитолу. Кондеры в норме. Вроде все в норме. Грешить не на чего.
Завтра в пин разъема, там где ACC+ вставлю тестер и в течении поездки буду смотреть показания тестера на предмет пропадания ACC+.
Ни у кого не случалось подобного?

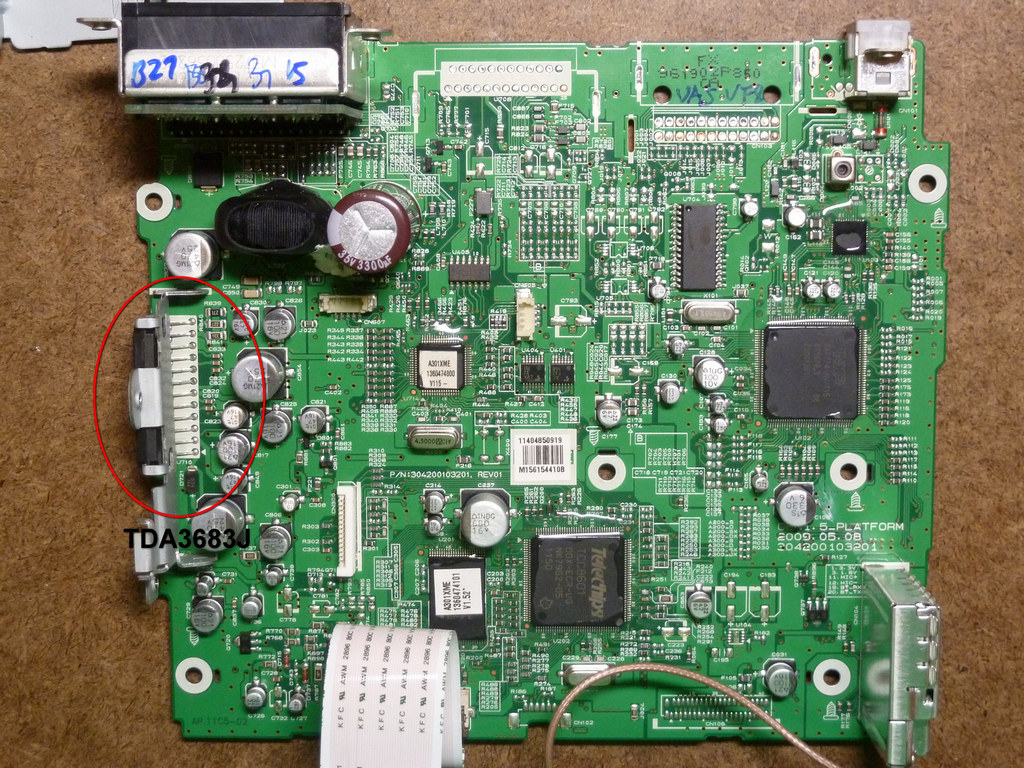

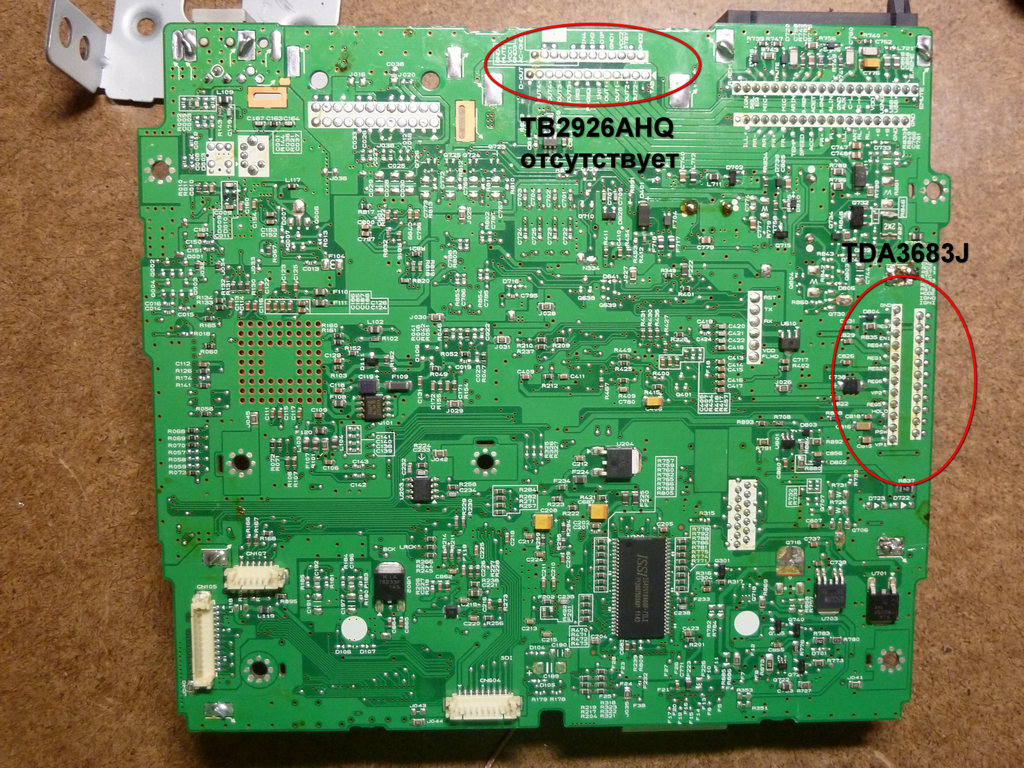

P.S. Кстати, магнитола отличается от тех, которые модифицируют путем замены TB2926AHQ на TDA7560. Тут TB2926AHQ отсутствует, т.к. усилок отдельный под седеньем пассажира. Зато присутствует TDA3683J - множественный регулятор напряжения тока с буфером переключателя и зажигания.

Добавлено через 10 часов 55 минут 27 секунд:

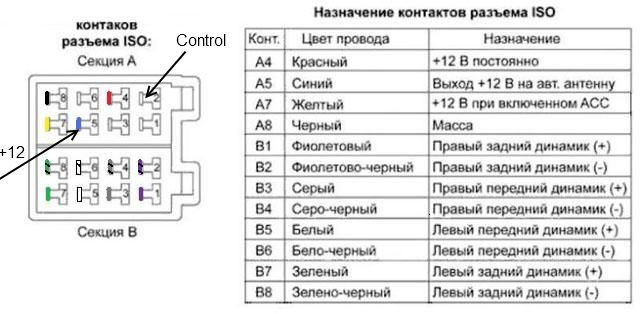

Нашел еще назначение контактов разъема ISO.
Мне нужно найти провод, где появляется +12 при работающем двигателе и пропадает при его выключении (не аксессуары!). Т.к. когда магнитола сама выключается и я ее включаю вручную, то пишет "запустите двигатель", как будто нет +12 с генератора.
Где этот провод? Что-то разные маркировки получаются, если смотреть разные распиновки разъема...
Вложения
Аватара пользователя
SmirnoFF.Oleg


Сообщения: 143
Зарегистрирован: 06 окт 2012, 17:17
Откуда: Москва
Благодарил (а): 4 раз.
Поблагодарили: 0 раз.
Имя: Олег
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2012

Re: Магнитола выключается и включается сама

Сообщение netoka » 26 ноя 2016, 08:22

По ALT-L приходит сигнал от генератора (где-то в темах мелькало), по которому магнитола определяет, заведено авто или нет.
Аватара пользователя
netoka


Сообщения: 2642
Зарегистрирован: 17 сен 2010, 13:34
Откуда: г. Орёл
Благодарил (а): 350 раз.
Поблагодарили: 390 раз.
Имя: Константин
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT, 7 мест
Год выпуска: 2011
Доп. информация: коричневый Premium
был Sorento BL 3,5 EX TOD 2005 серебристый
был белый Cee'd JD 2013

Re: Магнитола выключается и включается сама

Сообщение SmirnoFF.Oleg » 26 ноя 2016, 12:50

...

Добавлено через 7 часов 43 минуты 52 секунды:
Купил на Авито магнитолу. Но с другим парт. номером. У меня была на 6 CD, купил на 1 CD. Думал различие только в этом.
Подключил - все работает, но нет звука!
Оказывается в магнетоле встроен усилитель!

Теперь вопрос: как подключить такую магнитолу к штатному усилителю, который находится под сиденьем?
Аватара пользователя
SmirnoFF.Oleg


Сообщения: 143
Зарегистрирован: 06 окт 2012, 17:17
Откуда: Москва
Благодарил (а): 4 раз.
Поблагодарили: 0 раз.
Имя: Олег
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2012

Re: Магнитола выключается и включается сама

Сообщение ShineOn » 27 ноя 2016, 10:14

SmirnoFF.Oleg писал(а):Что-то разные маркировки получаются, если смотреть разные распиновки разъема...

Верхняя схема от обычной FM/CD-магнитолы со встроенным усилителем, вторая схема от магнитолы с навигацией 100XMCIS (7" сенсорный ЖК-экран, тоже со встроенным усилителем).

SmirnoFF.Oleg писал(а):"батарея разряжается, запустите двигатель..." ... Мне нужно найти провод, где появляется +12 при работающем двигателе и пропадает при его выключении (не аксессуары!). Т.к. когда магнитола сама выключается и я ее включаю вручную, то пишет "запустите двигатель", как будто нет +12 с генератора.

Костя netoka правильно сказал про провод ALT-L, именно он отвечает за этот функционал. На приведённых тобой схемах это либо A7 (на первой схеме), либо C1-3 (на второй схеме).

SmirnoFF.Oleg писал(а):как подключить такую магнитолу к штатному усилителю, который находится под сиденьем?

Только выпаивать с платы линейный выход, затем подавать его на усилок через преобразователь S/P DIF (китайские братья такие преобразователи делают, у Daystar точно есть, да и у других наверное тоже). Т.е. на вход усилителя должен подаваться цифровой сигнал (плюс управляющие сигналы по CAN, преобразователь их более-менее формирует, хотя и не в полном объёме, как штатная магнитола). По-другому никак. Либо вырезать усилок, и наращивать проводку от колонок до магнитолы напрямую на встроенный усилок.
"Главная проблема цитат в Интернете - что все сразу им верят." В.И.Ленин
Аватара пользователя
ShineOn

Модератор

Сообщения: 31561
Зарегистрирован: 06 авг 2007, 12:41
Откуда: Москва
Благодарил (а): 640 раз.
Поблагодарили: 886 раз.
Имя: Игорь
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007
Доп. информация: EX (кожа-люк), цвет серебро, SuperTOD (2Hi-Auto-4Hi), чипован в CHIPIKO.ru, пружинки H&R

Re: Магнитола выключается и включается сама

Сообщение Stoxx2000 » 22 дек 2016, 20:08

У меня такая же беда с магнитолой, 1 в 1! Тоже магнитола с внешним усилком, машина 2012 года.
Еще не занимался, нет времени. Заметил что 100% зависит от вибрации и от температуры (глючит только на холодную). Если по магнитоле постучать, она вырубается и врубается. И также предупреждает о разряде аккумулятора, даже при заведенном двигателе.
Stoxx2000


Сообщения: 11
Зарегистрирован: 27 ноя 2016, 18:08
Откуда: Пермь
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2012

Re: Магнитола выключается и включается сама

Сообщение Танкист » 12 янв 2017, 10:42

Такая фигня началась примерно месяц назад. Пишет как указано выше и вырубает магниотоллу. Причём делает это на заведенном двигателе. Вручную включается, потом как повезёт - может играть дальше, а может снова вырубиться. Аккум заряжал. Грешу на него. Поведение не системное. Может повториться несколько раз за поездку, а может несколько дней работать без проблем. Машинка тоже 2012г. Может болячка какая, до этого проблем не было. Может при делах колхозный ксенон? У ВАС установлен?
Кто-то должен быть при чем!
Аватара пользователя
Танкист


Сообщения: 193
Зарегистрирован: 26 апр 2008, 10:00
Откуда: Карелия
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Имя: Владимир
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2012
Доп. информация: Люкс

Re: Магнитола выключается и включается сама

Сообщение Stoxx2000 » 02 фев 2017, 19:21

У меня ксенона нет. Аккум новый.
Stoxx2000


Сообщения: 11
Зарегистрирован: 27 ноя 2016, 18:08
Откуда: Пермь
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2012

Re: Магнитола выключается и включается сама

Сообщение Танкист » 09 мар 2017, 09:20

Задолбала эта канитель :x . С утра пока еду до работы магнитоллу слушать практически невозможно. Постоянно включается-выключается. Стабильная работа начинается только после того, как прогреется салон (пробег 15-20км.) Стоит что то ковырять или тупо искать такую же магнитоллу. Может у кого есть готов забрать по сходной цене.
Кто-то должен быть при чем!
Аватара пользователя
Танкист


Сообщения: 193
Зарегистрирован: 26 апр 2008, 10:00
Откуда: Карелия
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Имя: Владимир
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2012
Доп. информация: Люкс

Re: Магнитола выключается и включается сама

Сообщение Танкист » 12 апр 2017, 11:46

Потеплело, решил добраться до магнитолы. Разобрал панель, снял магнитолу проверил все разъемы. Визуально все на месте, все защелкнуто, ни чего не болтается. Стал на включенной магнитоле шевелить штекера. Ага тот, который отвечает за питание (самый нижний) - если нажать вниз, то питание пропадает. Причина найдена. Дальше обжал все контакты на "маме", подключил, проверил - не помогло. Разобрал магнитолу, добрался до "папы", пошевелил все до чего смог дотянуться. Собрал, подключил. :Yahoo!: ЗАРАБОТАЛО!!! 3 раза тьфу, чтоб не сглазить! Поездим, посмотрим!
Кто-то должен быть при чем!
Аватара пользователя
Танкист


Сообщения: 193
Зарегистрирован: 26 апр 2008, 10:00
Откуда: Карелия
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Имя: Владимир
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2012
Доп. информация: Люкс

Re: Магнитола выключается и включается сама

Сообщение AAAsnipe » 12 апр 2017, 16:38

вопрос: магнитола не всегда включается. по большей части включается , но вот в зиму приходилось раза 2-3 машину заводить/глушить.....вопрос, из за чего??? контакт плохой?
AAAsnipe


Сообщения: 43
Зарегистрирован: 07 ноя 2016, 00:33
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Игорь
Автомобиль: Sorento XM F/L, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2012

Re: Магнитола выключается и включается сама

Сообщение Танкист » 14 апр 2017, 11:57

Думаю контакт. Я радовался не долго. День поработала и опять начала выключаться :( . Придется снова разбирать. Может контакты с разъема пропаять?
Кто-то должен быть при чем!
Аватара пользователя
Танкист


Сообщения: 193
Зарегистрирован: 26 апр 2008, 10:00
Откуда: Карелия
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Имя: Владимир
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2012
Доп. информация: Люкс

Re: Магнитола выключается и включается сама

Сообщение vladdwa » 23 апр 2017, 09:31

У меня авто июля 2012 года, такая же канитель с магнитолой, началась осенью 2015 года, не морочился, вчера в дороге "зависла" во включенном состоянии, на кнопки не реагировала, но продолжала воспроизводить, останов-запуск мотора и всё, больше она не включилась... :o Мониторю вопрос ковырять эту либо замена :o
Аватара пользователя
vladdwa


Сообщения: 5
Зарегистрирован: 11 сен 2012, 12:21
Откуда: Московская обл
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: vlad
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2012

Re: Магнитола выключается и включается сама

Сообщение SmirnoFF.Oleg » 27 апр 2017, 13:16

Заменил магнитолу на такую же. Нашел на авито за 6000 руб. новую (снятую с купленного авто). Полет нормальный.
Аватара пользователя
SmirnoFF.Oleg


Сообщения: 143
Зарегистрирован: 06 окт 2012, 17:17
Откуда: Москва
Благодарил (а): 4 раз.
Поблагодарили: 0 раз.
Имя: Олег
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2012

Re: Магнитола выключается и включается сама

Сообщение vladdwa » 02 май 2017, 15:41

через "юлу" видел похожее предложение даже за 3500, но запустил свою через отсоединение аккумулятора, на такую же менять не хочу...
Аватара пользователя
vladdwa


Сообщения: 5
Зарегистрирован: 11 сен 2012, 12:21
Откуда: Московская обл
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: vlad
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2012

Re: Магнитола выключается и включается сама

Сообщение Seregabus » 01 окт 2017, 18:02

Всем привет! Есть такая же проблема, выключается и включается штатное ГУ само и переодически появляется надпись о разряде батареи. Поиска в по форумам про Sorento ничего не нашёл. Стал искать на форумах не только KIA но и HYUNDAI, ГУ то одинаковые и нашёл на форуме про Santa-Fe такую же проблему и возможное решение, во ссылочка http://forum.santafe-autoclub.ru/index. ... 6073&st=60 Почитайте, про замену кондера.
Seregabus


Сообщения: 7
Зарегистрирован: 14 сен 2017, 12:23
Откуда: Тула
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
Имя: Сергей
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2012
