Замена штатной камеры заднего вида

Сообщение AAV77 » 16 фев 2015, 14:32

Приветствую всех. Опишу замену штатной камеры заднего вида на KIA Sorento 2011 г. в. корейской сборки. Для того , чтобы добраться до камеры, необходимо снять обшивку двери багажника. Для тех, кто ни разу не снимал её хочу обратить внимание на то, что есть два спрятанных самореза в нижней части заднего стекла. Необходимо снять две небольшие боковушки и под ними будут саморезы, их два один слева. другой справа.
Итак, обшивка снята далее откручиваем четыре гаечки и аккуратно выдёргиваем с улицы весь модуль с камерой, подсветкой номери и кнопкой открывания багажника. Отключаем разъём всего модуля, не забываем, что если дверь закроется то придётся лезть в багажник чтобы её потом открыть. Я положил тряпку в район замка. Питание на этом разъёме отсутствует если у Вас не включены габариты или задняя передача.

Добавлено через 4 минуты 6 секунд:

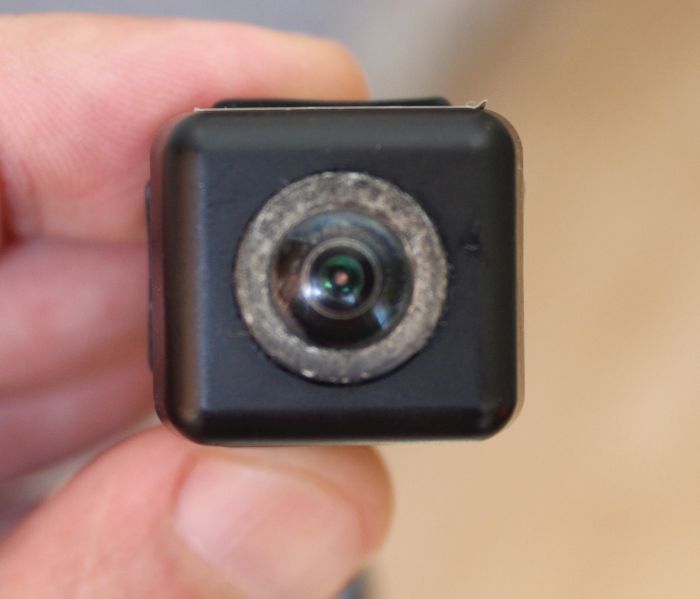

Камера которая была установлена на машине. Меняю по причине замутнения объектива. Не видно ничего. Камера разборная, может можно протереть оптику. Я не стал купил новую.
Вложения
Модель камеры
Первая неожиданность. На планке специальный отлив для установки камеры. Для установки не штатной камеры этот отлив надо срезать или покупать другую планку где не предусмотрена установка камеры. Я срезал и установил не штатную камеру.

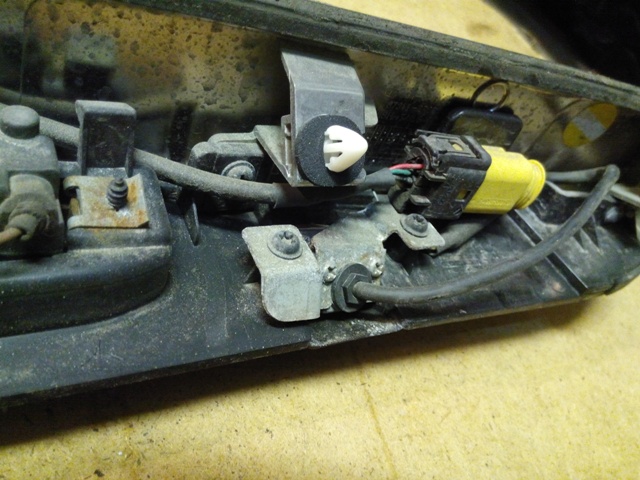

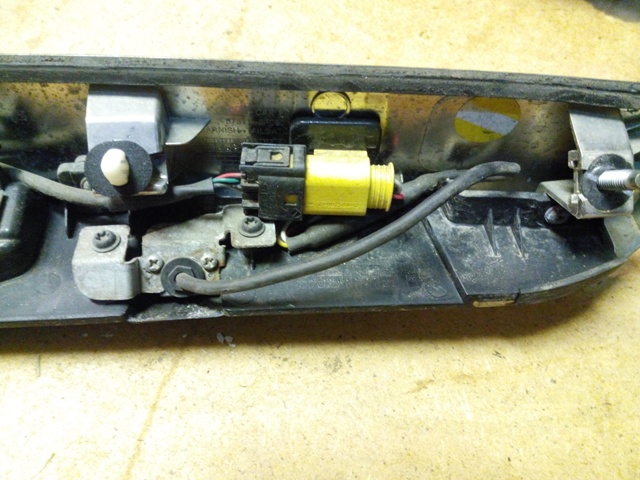

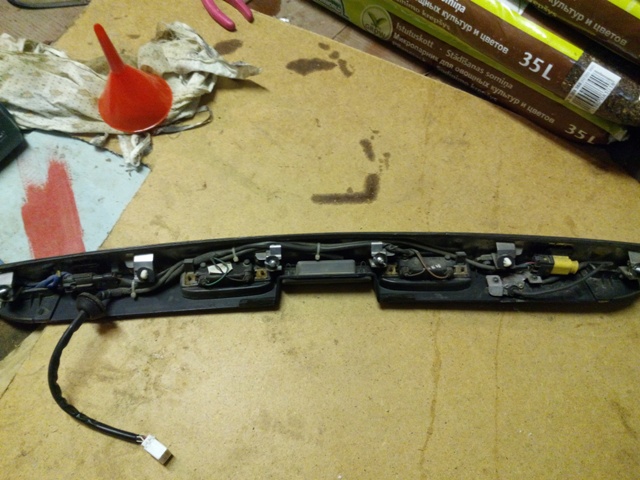

Вид модуля сзади

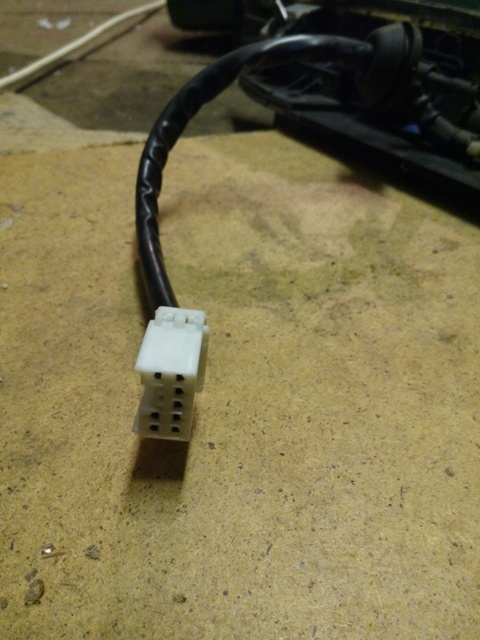

Разъём всего модуля

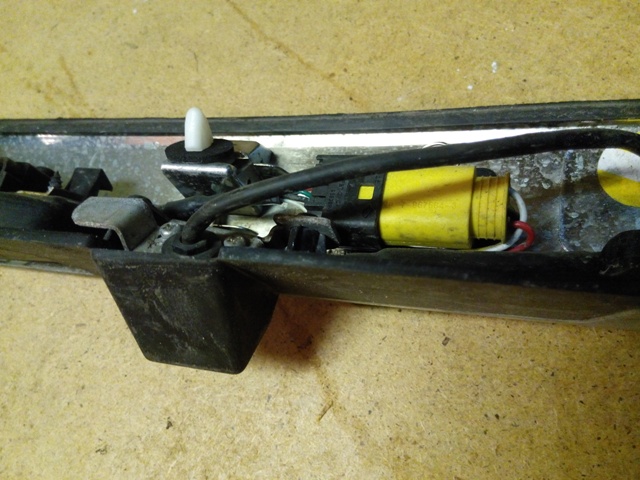

Штатная камера на своём месте.

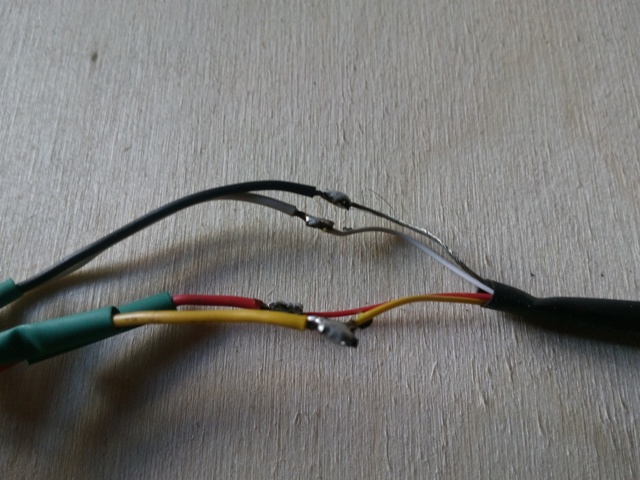

Расцветка проводов совпадает. Красный плюс, чёрный минус, белый экран кабеляпо совместительству минус, жёлтый выход видеосигнала с камеры.

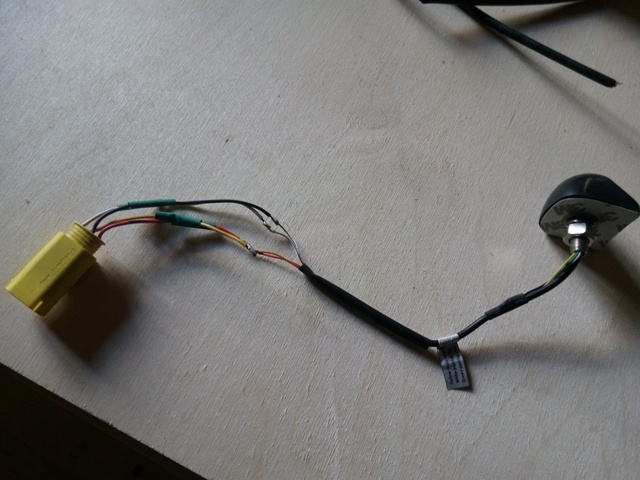

Новая камера со штатным разъёмом
Новая камера
Аватара пользователя
AAV77


Сообщения: 56
Зарегистрирован: 17 ноя 2014, 13:37
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 23 раз.
Имя: Александр
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT, 7 мест
Год выпуска: 2011

Re: Замена штатной камеры заднего вида

Сообщение Fen0meN » 16 фев 2015, 20:29

если не трудно киньте ссылочку на камеру которую купили, ну и опишите как показывает днем\ночью, спасибо
Fen0meN


Сообщения: 97
Зарегистрирован: 09 дек 2013, 22:45
Откуда: Москва, ЗАО, Крылатское
Благодарил (а): 5 раз.
Поблагодарили: 3 раз.
Имя: Николай
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT, 7 мест
Год выпуска: 2010

Re: Замена штатной камеры заднего вида

Сообщение XXX-4 » 17 фев 2015, 01:13

Fen0meN писал(а):если не трудно киньте ссылочку на камеру которую купили, ну и опишите как показывает днем\ночью, спасибо

ТОЖЕ ИНТЕРЕСНО! И скока стоит?
XXX-4


Сообщения: 25
Зарегистрирован: 05 фев 2015, 22:51
Откуда: ТРОИЦК
Благодарил (а): 23 раз.
Поблагодарили: 0 раз.
Имя: Олег
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT, 7 мест
Год выпуска: 2009
Доп. информация: Кореец.Limited. ЖИЗНЬ НАЧИНАЕТСЯ ТАМ,ГДЕ ЗАКАНЧИВАЕТСЯ АСФАЛЬТ !

Re: Замена штатной камеры заднего вида

Сообщение AAV77 » 18 фев 2015, 17:45

Постараюсь сделать видео с разным освещением.

Добавлено через 18 часов 53 минуты 49 секунд:

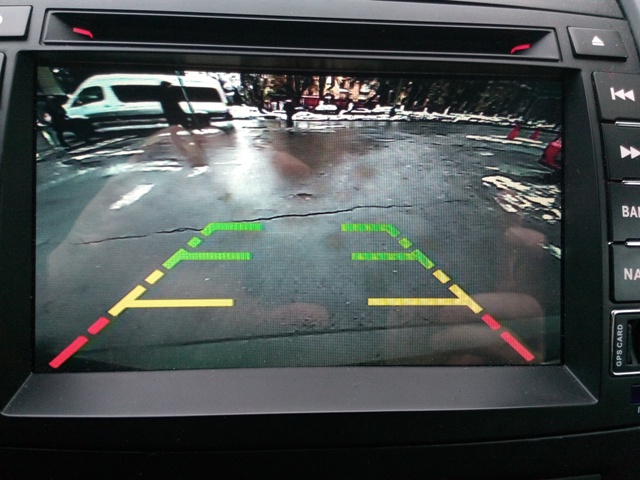

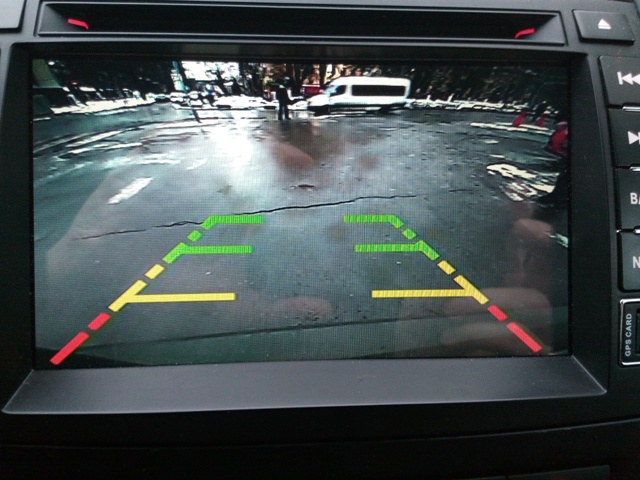

Разные виды работы камеры. Нет вида в солнечную погоду.

Добавлено через 17 минут 8 секунд:
Цветная камера заднего вида PLV-CAM-CZ 4,050 руб. +доставка
Описание:
Возможность установки на горизонтальную и вертикальную поверхность
Возможность включения / отключения зеркальности и парковочных линий
Разрешение: 420 линий
Сенсор OV7950
Система: NTSC
Количество пикселей: 656*492
Минимальное освещение 0.2 LUX
Видимый угол: 170 градусов
Рабочая температура: -40+65 градусов
Рабочее напряжение: 9~15V DC
Пластиковый корпус

Где купить я думаю разберётесь.

Добавлено через 3 часа 18 минут 12 секунд:
Хочу обратить внимание, что у меня задние фонари светодиодные. Как будут работать на простых лампочках я не знаю.
Вложения
Утро 9-00
Нажатая педаль тормоза

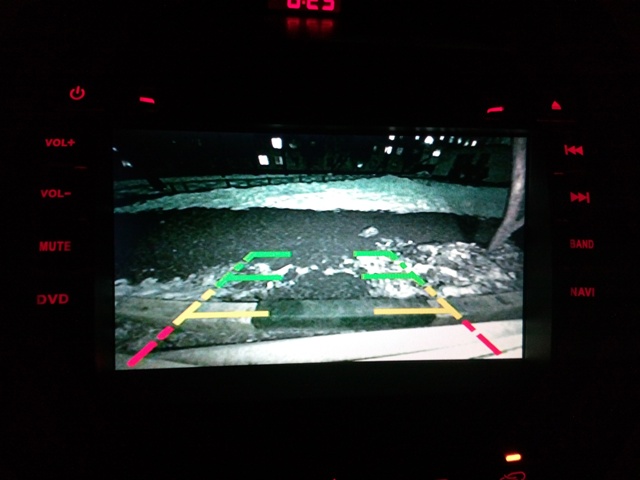

Частично освещённая улица

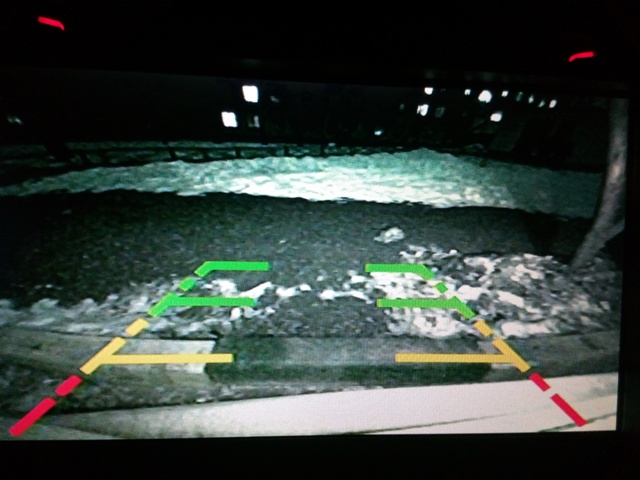

Поближе к экрану

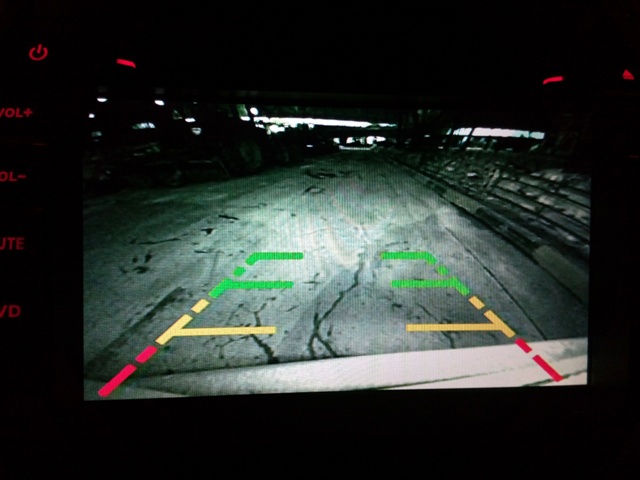

Полная темнота с нажатой педалью тормоза
Полная темнота без нажатой педали тормоза
Аватара пользователя
AAV77


Сообщения: 56
Зарегистрирован: 17 ноя 2014, 13:37
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 23 раз.
Имя: Александр
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT, 7 мест
Год выпуска: 2011

Re: Замена штатной камеры заднего вида

Сообщение Fen0meN » 19 фев 2015, 17:18

Спасибо, информативно.
Fen0meN


Сообщения: 97
Зарегистрирован: 09 дек 2013, 22:45
Откуда: Москва, ЗАО, Крылатское
Благодарил (а): 5 раз.
Поблагодарили: 3 раз.
Имя: Николай
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT, 7 мест
Год выпуска: 2010

Re: Замена штатной камеры заднего вида

Сообщение XXX-4 » 20 фев 2015, 21:33

огромное спасибо!
XXX-4


Сообщения: 25
Зарегистрирован: 05 фев 2015, 22:51
Откуда: ТРОИЦК
Благодарил (а): 23 раз.
Поблагодарили: 0 раз.
Имя: Олег
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT, 7 мест
Год выпуска: 2009
Доп. информация: Кореец.Limited. ЖИЗНЬ НАЧИНАЕТСЯ ТАМ,ГДЕ ЗАКАНЧИВАЕТСЯ АСФАЛЬТ !

Re: Замена штатной камеры заднего вида

Сообщение alex455 » 23 фев 2015, 13:35

Здравствуйте! AAV77 , пож-та, выложите распиновку проводов с нештатной на штатную проводку( к штатному коннектору). Куда какой провод. Спасибо что сообщили что есть замена нашей камере. а то до скачка доллара штатная с заменой стоила под двадцатку рублей ,а то и больше(где то здесь проскакивала инфа). Так же кто то писал что по питанию штатная = 6 вольт, а оказывается 12в ,это радует.

Вот нашел на неё ссылку http://pleervox.ru/instrukcija-po-ustan ... am-cz.html
Аватара пользователя
alex455


Сообщения: 144
Зарегистрирован: 22 сен 2011, 14:16
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Алексей
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2011
Доп. информация: Titanium Silver - Prestige.

Re: Замена штатной камеры заднего вида

Сообщение AAV77 » 24 фев 2015, 09:53

Красный плюс, чёрный минус, белый экран кабеля по совместительству минус, жёлтый выход видеосигнала с камеры. На фото видно и распиновка есть. Про 6 вольт тоже слышал. Штатная камера работала полгода от 12 вольт и до сих пор хорошо себя чувствует. И ещё маленькое дополнение. Штатная камера не умеет показывать парковочные линии, они рисуются магнитолой. В той которую я установил, можно отключать и включать на самой камере.
Аватара пользователя
AAV77


Сообщения: 56
Зарегистрирован: 17 ноя 2014, 13:37
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 23 раз.
Имя: Александр
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT, 7 мест
Год выпуска: 2011

Re: Замена штатной камеры заднего вида

Сообщение alex455 » 25 фев 2015, 14:03

Огромное спасибо за инфу!
Аватара пользователя
alex455


Сообщения: 144
Зарегистрирован: 22 сен 2011, 14:16
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Алексей
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2011
Доп. информация: Titanium Silver - Prestige.

Re: Замена штатной камеры заднего вида

Сообщение Ice_Hook » 13 май 2015, 08:59

AAV77 писал(а):Красный плюс, чёрный минус, белый экран кабеля по совместительству минус, жёлтый выход видеосигнала с камеры. На фото видно и распиновка есть. Про 6 вольт тоже слышал. Штатная камера работала полгода от 12 вольт и до сих пор хорошо себя чувствует. И ещё маленькое дополнение. Штатная камера не умеет показывать парковочные линии, они рисуются магнитолой. В той которую я установил, можно отключать и включать на самой камере.

Спасибо за нужную тему! Если можно, расскажи чуть подробнее про снятие обшивки двери. Желательно фото с указанием мест где крутить. Заранее весьма благодарен!

P.S. Случилась у меня печалька - украли камеру :cry: . Кому она понадобилась?.. Короче предстоит снятие блока с лампами подсветки.

Добавлено через 12 дней 3 часа 42 минуты 15 секунд:
Никакой взаимопомощи в клубе :) пришлось все делать самому.
На самом деле ничего сложного нет. Нужно открутить снаружи все что откручивается, снять ручку и сдернуть с клипс боковые пластиковые детали обшивки. За ними последние винты "большой обшивки". После отвинчивания всех винтов - сдернуть с клипс.
Аватара пользователя
Ice_Hook


Сообщения: 107
Зарегистрирован: 05 сен 2013, 15:53
Откуда: Москва
Благодарил (а): 4 раз.
Поблагодарили: 2 раз.
Имя: Кирилл
Автомобиль: Sorento XM F/L, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2013
Доп. информация: LEDофицирован

Re: Замена штатной камеры заднего вида

Сообщение fatherDima » 26 авг 2015, 16:04

Купил камеру но у неё на выходе три провода , попробую спаять вместе чёрный и белый,
Все спаял , пойду пробовать поставить на машину , 12Вт камера начинает нормально работать уже от 7.5Вт , пробовал подавать разное питание с БП, от 6Вт экран черно белый и присутствует рябь

Добавлено через 19 часов 2 минуты 11 секунд:
Поставил вот такую, только купил на рынке у китайцев за 780руб., а не по этой цене
http://e96.ru/avto/auto_electronics/kamery_zadnego_vida/incar-vdc-005
http://ru.aliexpress.com/item/Car-Rear-View-camera-Waterproof-170-Degree-Wide-Viewing-Angle-Reverse-Backup-CMOS-CCD-Car-Rearview/32280900234.html?spm=2114.03010108.3.100.3bTajx

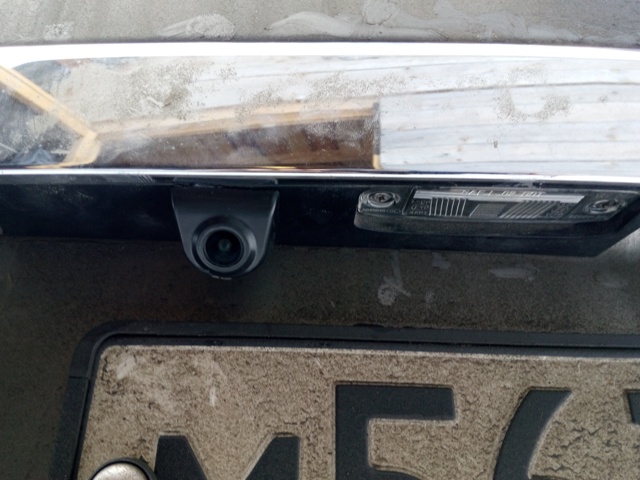

Отломил у неё два крепёжных уха и вставил вместо родной
Аватара пользователя
fatherDima


Сообщения: 206
Зарегистрирован: 22 июн 2014, 21:25
Откуда: Екатеринбург
Благодарил (а): 28 раз.
Поблагодарили: 10 раз.
Имя: Вадим
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT
Год выпуска: 2010
Доп. информация: Бежевый, престиж

Re: Замена штатной камеры заднего вида

Сообщение ANVITOS » 30 авг 2016, 22:37

AAV77 писал(а):Камера разборная, может можно протереть оптику. Я не стал

И правильно сделал.

У меня сдохла уже вторая. Ресурс показали обе примерно одинаковый - 2,5 года
В "Автомире" на Дунайском (Питер),где я менял по гарантии первую, насчитали примерный ценник в 40 тыс. Рука, отдать такую сумму, за такую хрень не разжимается...
Решил туда залезть самостоятельно.
Спасибо большое уважаемому Александру AAV77 за то, что вдохновил на работу.
Порядок снятия обшивки задней двери у меня правда оказался несколько иной.
Два самореза вверху у стекла, один внизу слева, два болта на 10 в ручке и два"пистона" с торца, справа и слева от замка. На планке изнутри четыре гайки и две клиновидных защелки.

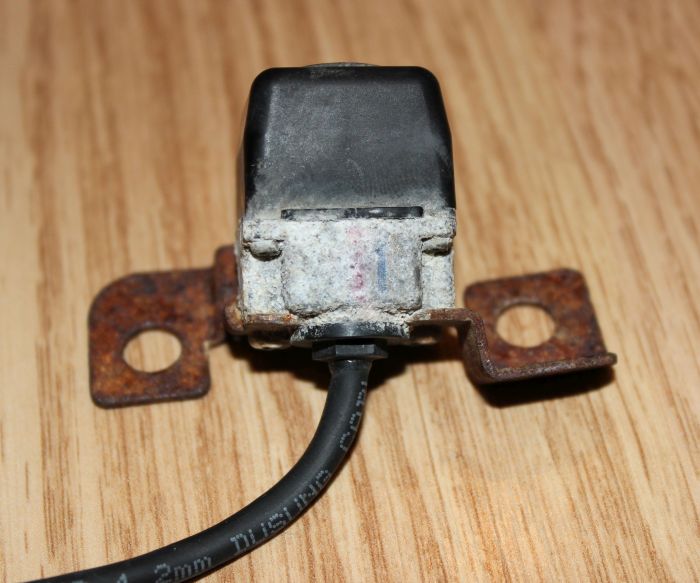

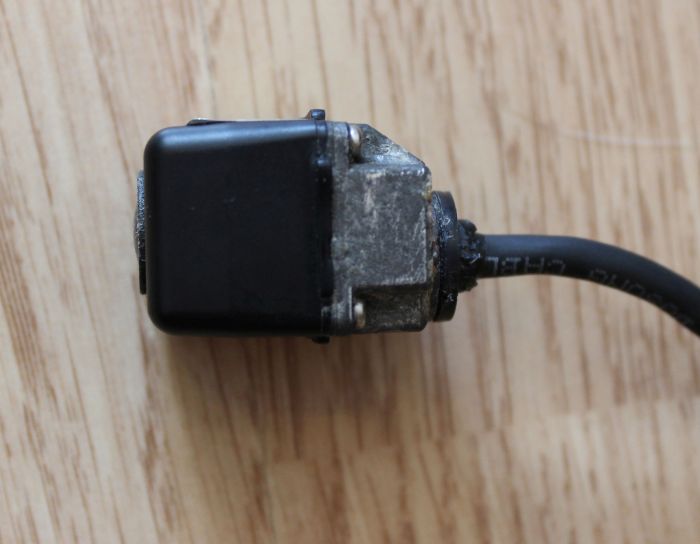

Под планкой грязи, к моему удивлению оказалось не много, но сама камера вся в белом окисле, а кронштейн весь ржавый.


Видимо железка и алюминька составляют между собой электрохимическую пару.
А вот почему объектив с "наростом" по кругу - непонятно...

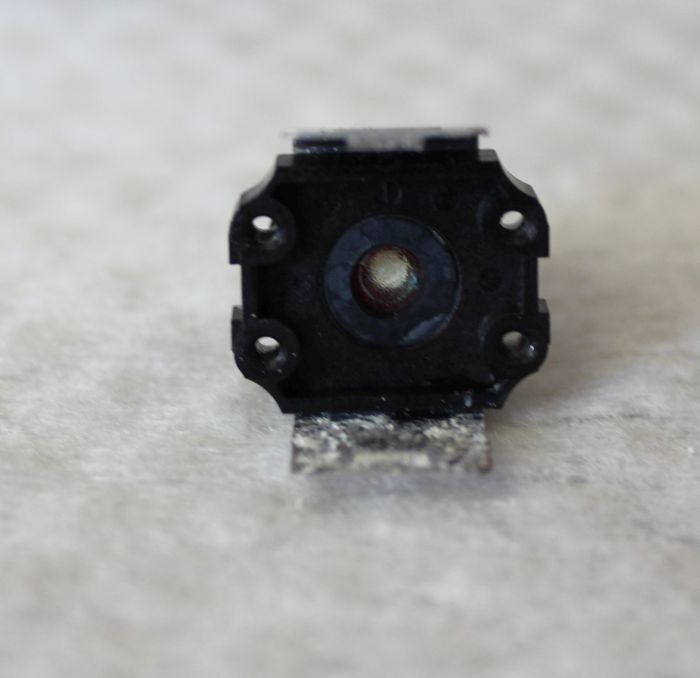

После очистки

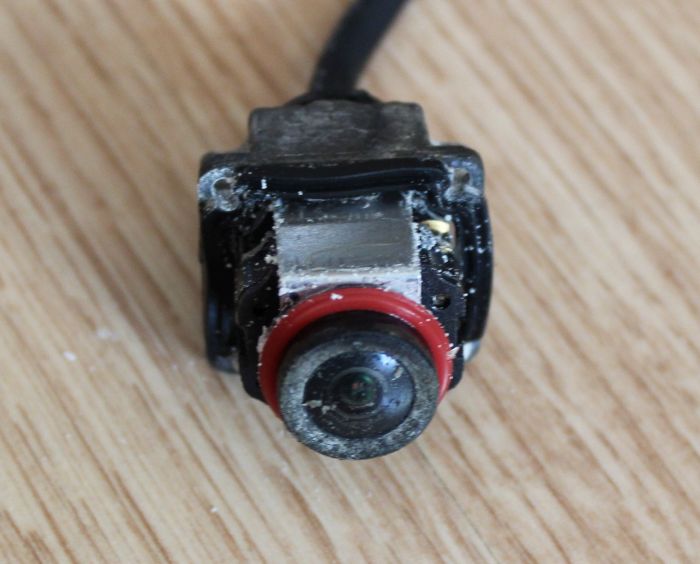

На объективе "хрень" не очищается ничем, можно только спилить механически... :shock:

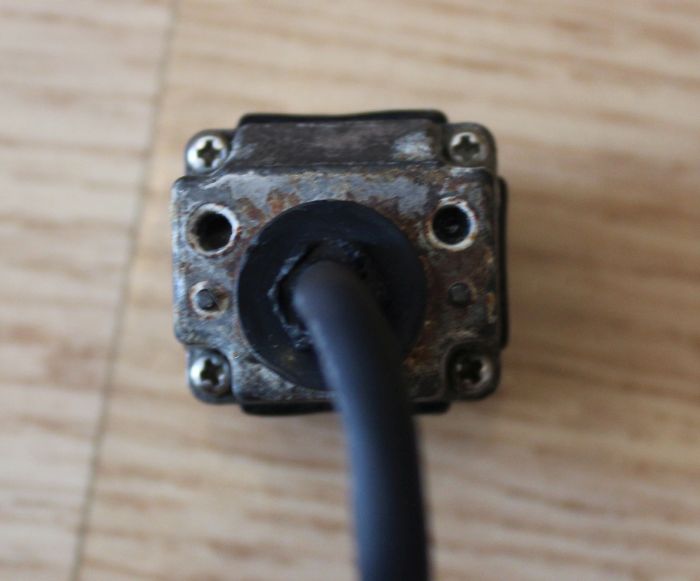

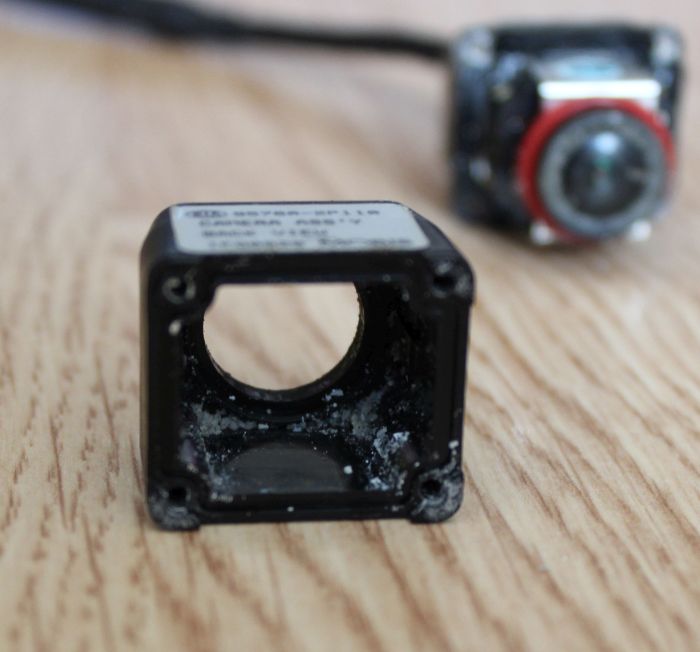

Откручиваем 4 винтика

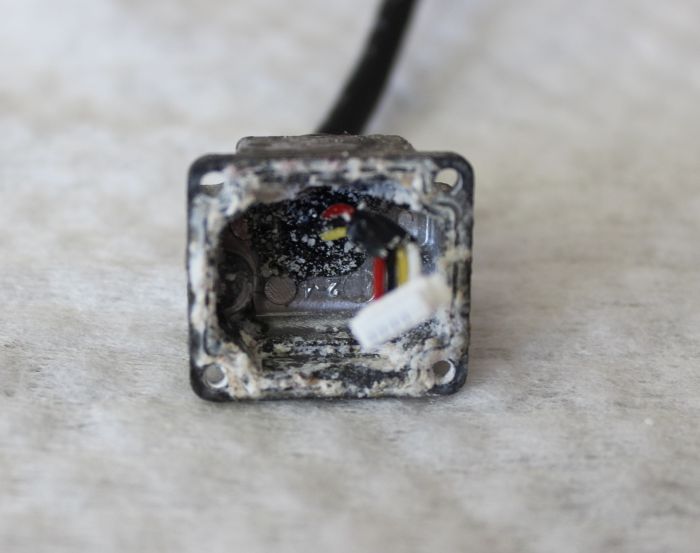

и разбираем. Внутри все в том же белом дерьме





Добавлено через 20 минут 42 секунды:
Задняя алюминиевая часть - видимо источник белого дерьма

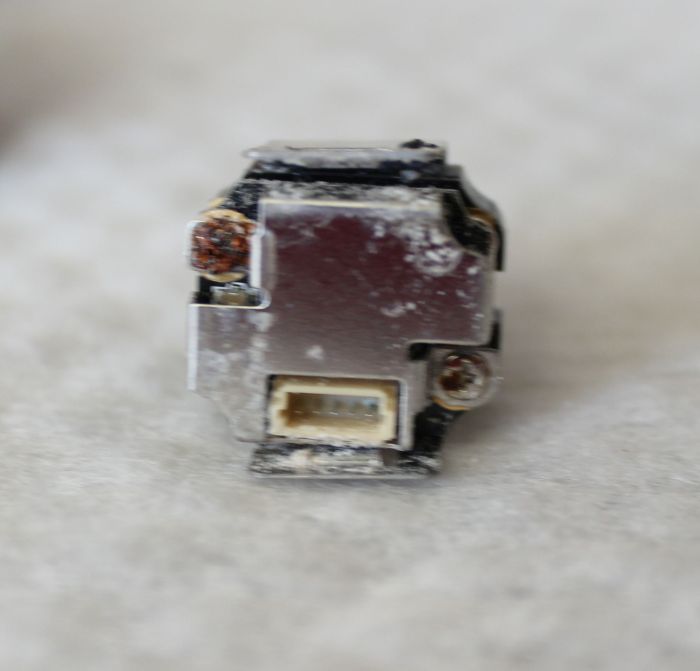

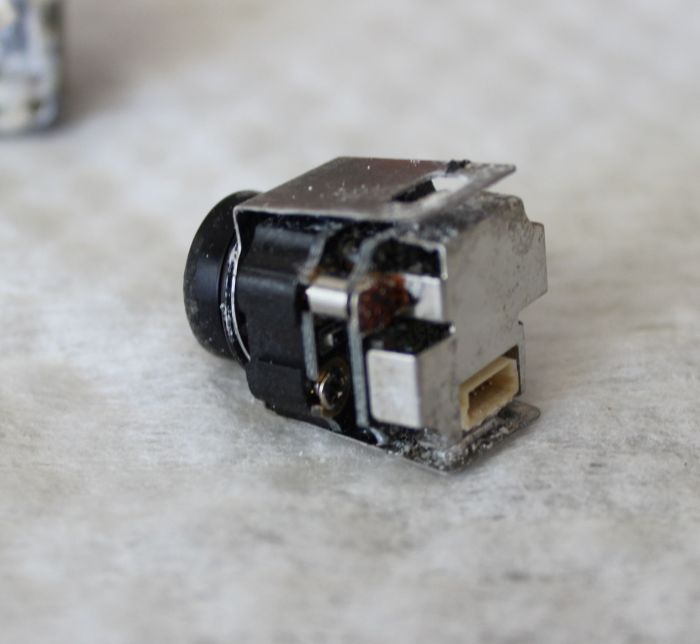

Вся конструкция раскидывается на две платы и объектив

Все промыл и очистил. Объектив не разбирается. Если хорошо присмотреться, то внутри видно замутнение линзы и какие-то белые крапинки.
Там уже ничего промыть и прочистить не представляется возможным... :(


Это видимо и есть причина замутнения изображения, т.к. после сборки и установки на машину ничего ровным счетом не изменилось... :(
Путь есть один - замена
Размеры штатной камеры 28 х 24 х 21 мм. Буду подбирать что-то подобное, чтобы встало в штатную выштамповку на планке с подсветкой


Срезать ее не хочется, т.к. планка потеряет жесткость. Может быть куплю планку без камеры (500 р. в "Кореане" и через месяц) и поставлю как у Александра, только ближе к центру.
Придумаю поделюсь
Аватара пользователя
ANVITOS


Сообщения: 1188
Зарегистрирован: 13 ноя 2011, 16:17
Откуда: Санкт-Петербург
Благодарил (а): 49 раз.
Поблагодарили: 49 раз.
Имя: Андрей
Автомобиль: Sorento XM, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2010
Доп. информация: ПРЕСТИЖ, черный,
IGO от ShineOn,
Пружины от Влада.
Grand Santa Fe, 2018 г. Style, белый, дизель.

Re: Замена штатной камеры заднего вида

Сообщение Сержо » 04 сен 2016, 13:08

День добрый, скажите, как подсоединить провода на каемру, купил как посоветовали, а там три провода, как их спаять спасибо
Сержо


Сообщения: 3
Зарегистрирован: 04 сен 2016, 13:00
Откуда: Апатиты
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Сергей
Автомобиль: Sorento XM F/L, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2010

Re: Замена штатной камеры заднего вида

Сообщение Сержо » 04 сен 2016, 13:21

fatherDima, как провода спаять, на купленной камере их 3. Что к чему паять? Спасибо
Сержо


Сообщения: 3
Зарегистрирован: 04 сен 2016, 13:00
Откуда: Апатиты
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Сергей
Автомобиль: Sorento XM F/L, 2.4 (174 л/с), 4WD, AT
Год выпуска: 2010

Re: Замена штатной камеры заднего вида

Сообщение AAV77 » 06 сен 2016, 17:25

Для работы камеры нужно три провода. Обычно красный плюс, чёрный минус и жёлтый выход видеосигнала. У Вас какие цвета в наличии?
Аватара пользователя
AAV77


Сообщения: 56
Зарегистрирован: 17 ноя 2014, 13:37
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 23 раз.
Имя: Александр
Автомобиль: Sorento XM, 2.2TD (197 л/с), 4WD, AT, 7 мест
Год выпуска: 2011
